超低频交流耐压装置简介 ----Product introduction
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。
HZCDP系列超低频交流耐压装置接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。
超低频交流耐压装置参数 ----Technical parameter
| 型号 | 额定电压 | 带载能力 | 电源 保险管 |
产品结构、重量 |
| 30/1.1 | 30kV （峰值） |
0.1Hz,≤1.1µF | 8A | 控制器：6㎏ 升压器：25㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 40/1.1 | 40kV （峰值 |
0.1Hz,≤1.1µF | 8A | 控制器：6㎏ 升压器：40㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 50/1.1 | 50kV （峰值） |
0.1Hz,≤1.1µF | 10A | 控制器：6㎏ 升压器：45㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 80/0.5 | 80kV （峰值） |
0.1Hz,≤0.5µF | 20A | 控制器：4㎏ 一级升压器（30kV）：40㎏ 二级升压器（50kV）：44㎏ |
超低频交流耐压装置功能 ----Product features
●额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。
●电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
●具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
●具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
●高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
●由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

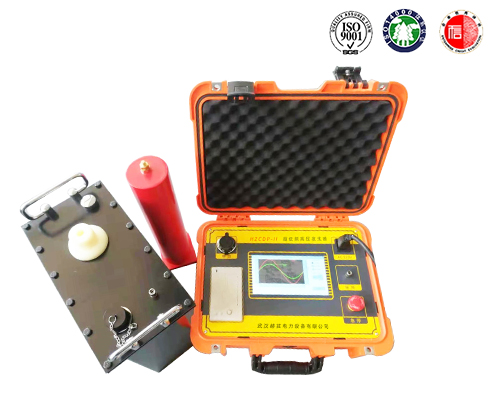

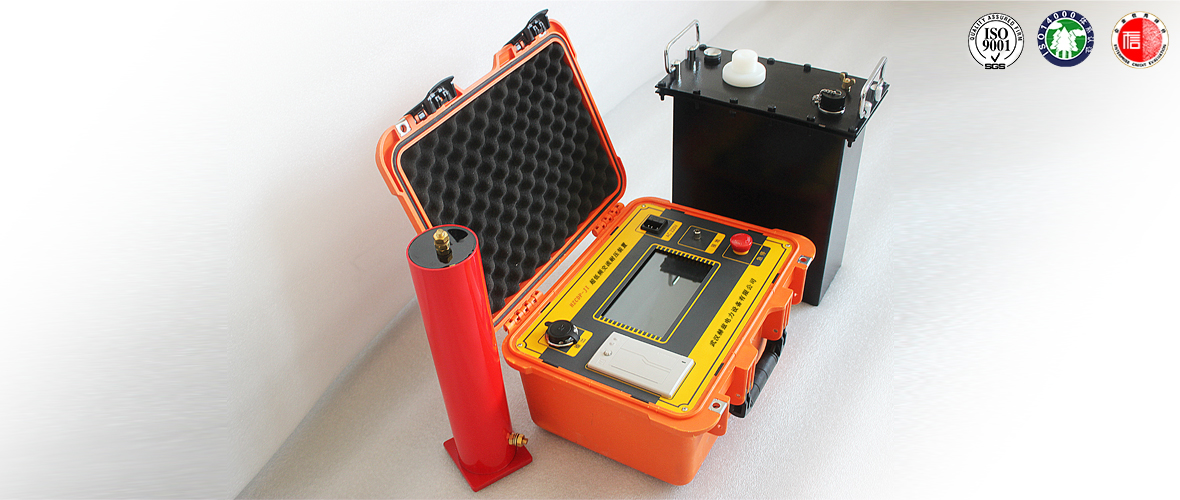

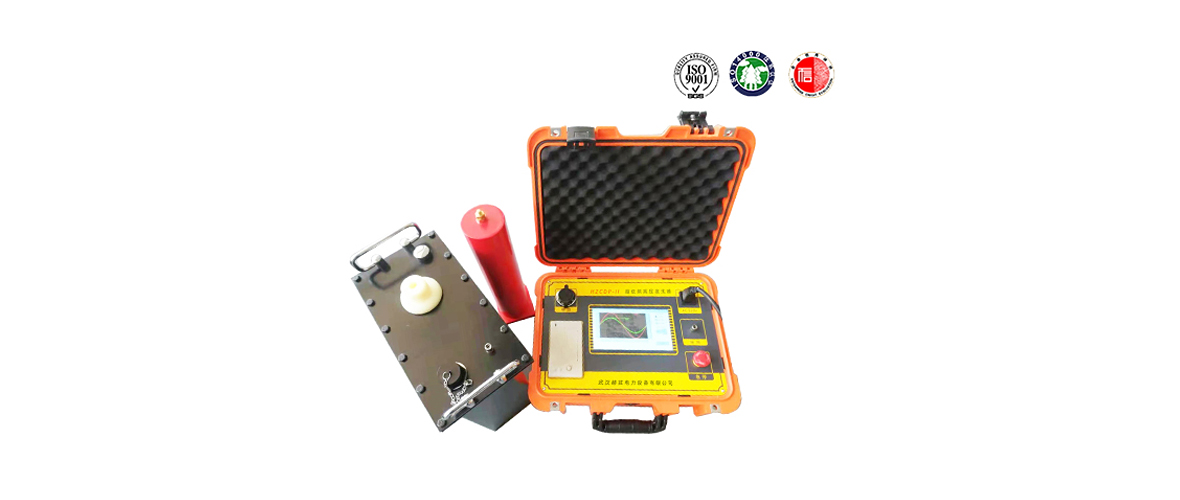

超低频交流耐压装置图片 ----Picture display
超低频交流耐压装置附件配件 --------Accessories
本产品HZCDP超低频交流耐压装置表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知
