多倍频感应耐压测试仪简介 ----Product introduction
互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
DBP系列多倍频感应耐压测试仪是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。
多倍频感应耐压测试仪是一台采用电力电子技术的变频电源，能自动完成感应耐压、空载电流试验。与定制电容分压器联机使用时，能监测设备一次的高压电压，克服了容升效应的影响，并自动完成升压、测量、降压的全过程。
多倍频感应耐压测试仪参数 ----Technical parameter
| 容量 | 技术参数 | 试验对象 | |
| 5kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
10kV电磁式电压互感器感应耐压 |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 7.5kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
10kV、 35kV电磁式电压互感器感应耐压 低压电压0-400V；空载电流≤1.5A，变压器感应耐压试验； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 10kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
35kV电磁式电压互感器感应耐压 低压电压0-400V；空载电流≤2.5A，变压器感应耐压试验； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 15kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
110kV电磁式电压互感器感应耐压 低压电压0-400V；空载电流≤3.5A，变压器感应耐压试验； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 20kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
220kV电磁式电压互感器感应耐压 低压电压0-400V；空载电流≤4.5A，变压器感应耐压试验； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 30kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
330kV、500kV电磁式电压互感器感应耐压 低压电压0-400V；空载电流≤6.5A，变压器感应耐压试验； （另可增加中间变压器满足相应试验） |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；100Hz；150Hz；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
多倍频感应耐压测试仪功能 ----Product features
一、被试品对象及试验要求
1、满足35kV及以下电压等级互感器的感应耐压试验
二、工作环境
1. 环境温度：－100C–50 0C;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤1000米；
三、装置主要技术参数及功能
1.装置容量：5kW。
2.输入电压：AC，三相，380V±10%。
3.电源频率：50Hz。
4.输出电压：0 ～400V
5.输出频率：50Hz，100Hz，150Hz，200Hz（可选）。
6.波形畸变率：<3%。
7.保护功能：对被试品具有过流、过压及试品闪络保护(见变频电源部分)；
四、设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
五、系统配置及其参数
1.多倍频DBP -5kW/380V 1台
a) 额定输出容量：5kW
b) 工作电源：380±10%V（三相），工频
c) 输出电压：0 –400V，单相，
d) 额定输入电流：25A
e) 额定输出电流：25A
f) 噪声水平：≤50dB
g) 可实现以下功能
h) 该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到200组。
i) 采用触摸式操作方式，可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
j) 由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：
1. 体积小、重量轻，便于携带，便于大功率化。
2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
3. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。
k）重 量：约12kg；

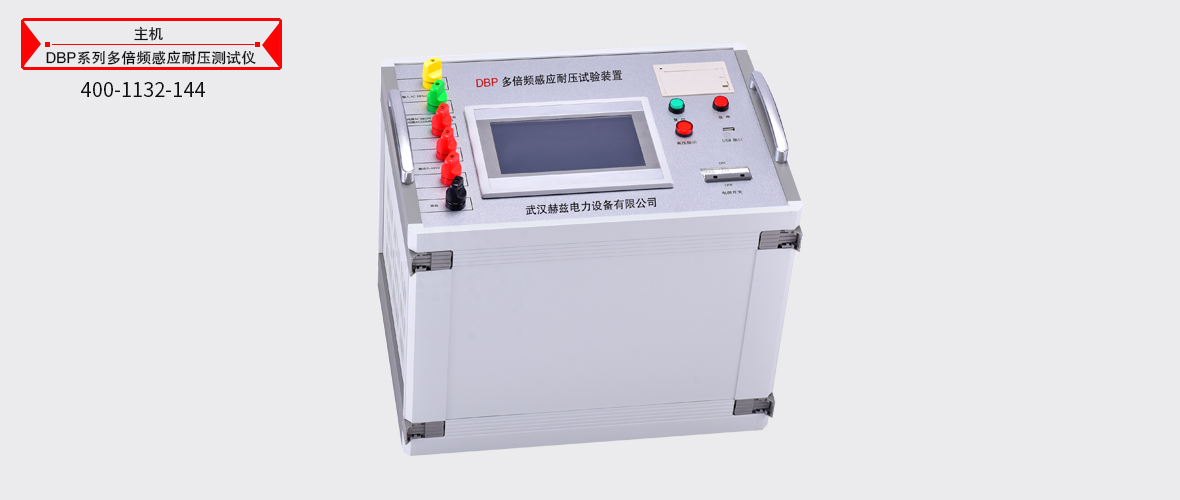

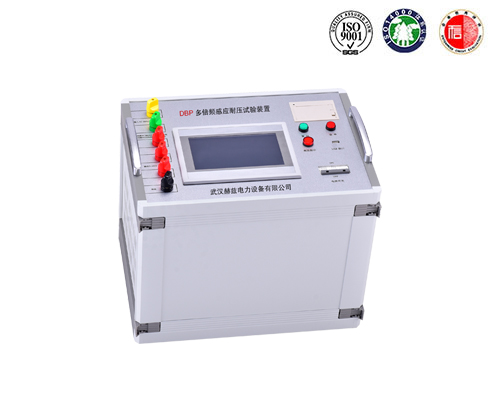

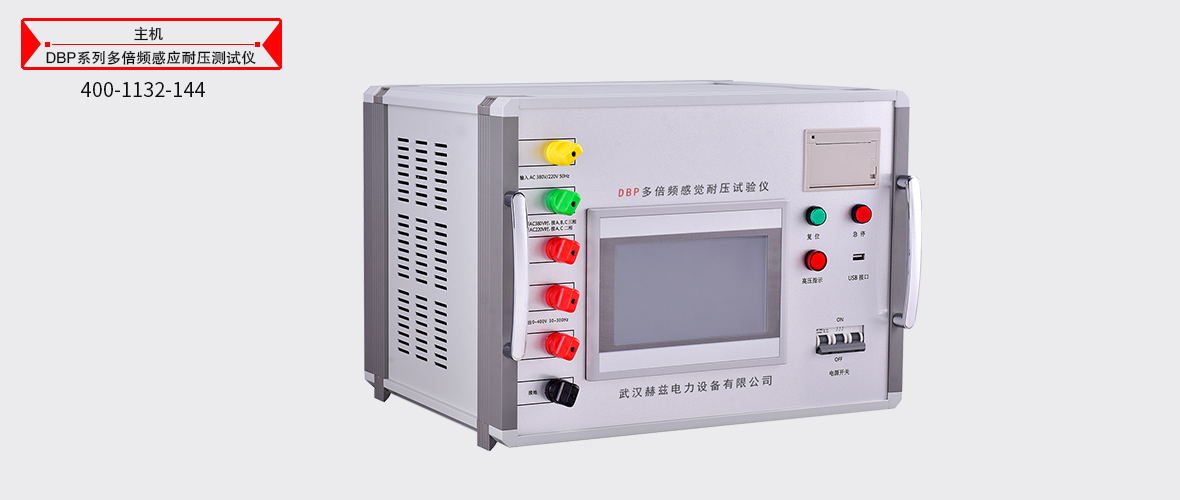

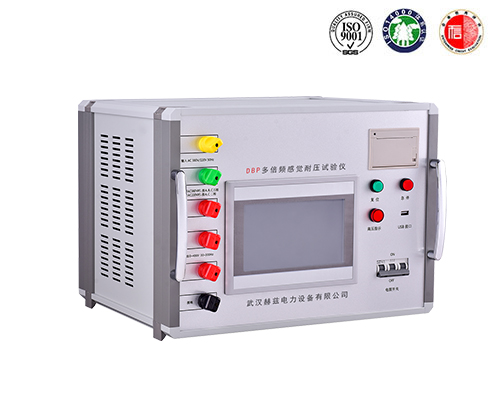

多倍频感应耐压测试仪图片 ----Picture display
多倍频感应耐压测试仪附件配件 --------Accessories
本产品DBP系列多倍频感应耐压测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知
