新产品资讯 | 非线性电阻测试仪--【赫兹电力】
发布时间：2024-02-24 14:30:17人气：
一、产品简介

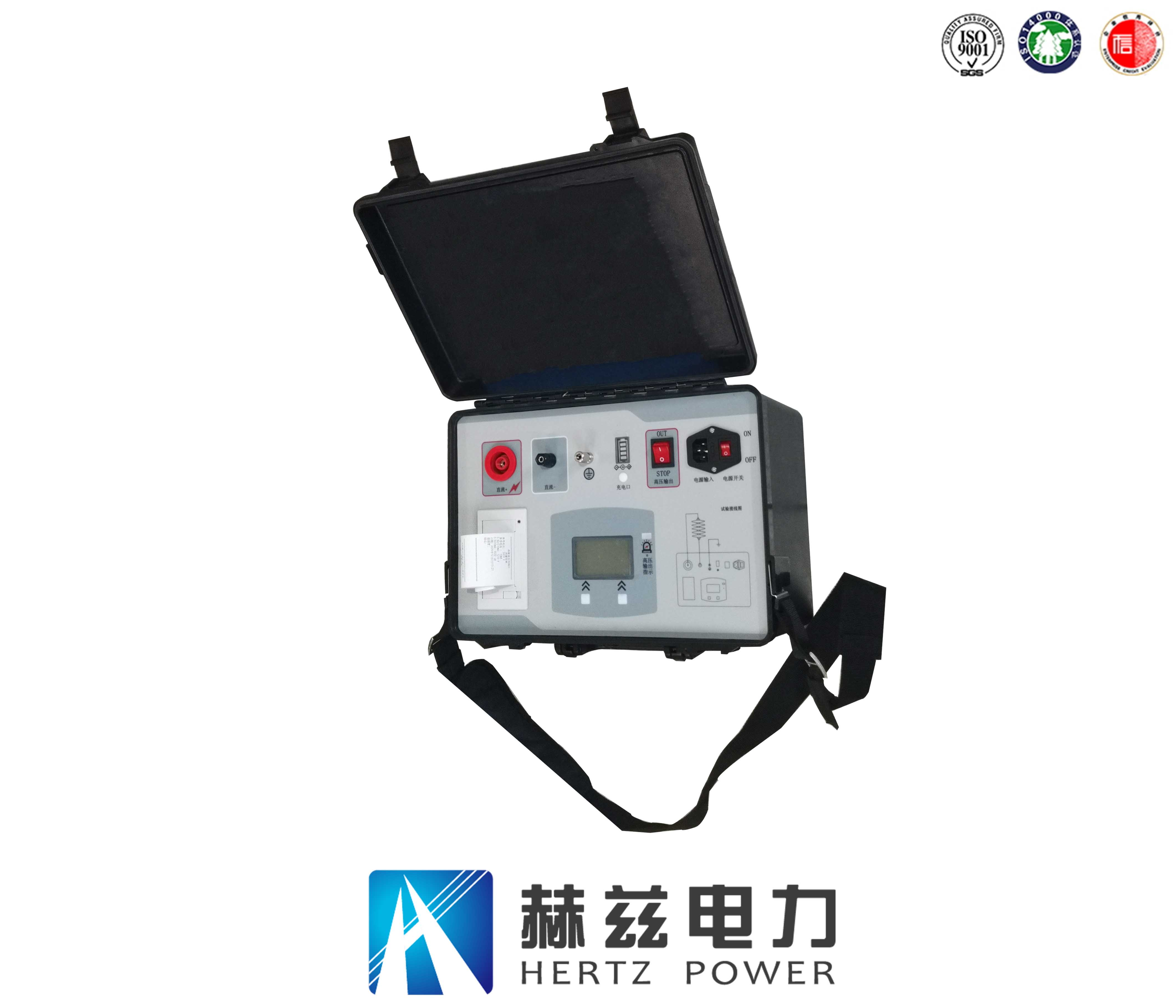

本产品是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器及大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10mA的V-A特性试验，测量无间隙氧化锌避雷器(U1mA和0.75 U1mA下直流泄漏电流)或氧化锌非线性电阻ZnO阀片（U10mA和0.5U10mA下的泄漏电流）的专用仪器。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。
二、特点及主要功能
1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。
2.仪器内置大容量可充电高能锂电池组供电，可连续使用8小时以上，能满足各类试验现场。
3.周到的安全设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。
4.仪器主机内置32位高速处理器，具有强大的数据处理能力，高速热敏打印机可即时打印测试报告。
5.全中文液晶显示，人机界面良好，操作简单直观。
三、技术指标
1、直流1mA参考电压试验
⑴ 额定输出(DC)：电压0.0～30.0kV 电流0～1000μA
⑵ 测量范围：电流0～1000μA 电压：0.0～30.0kV
⑶ 分辨率：电流1uA 电压：0.1kV
⑷ 测量准确度：±1.5%
2、直流10mA参考电压试验
⑴ 额定输出(DC)：电压0.01～5kV或6KV 电流0～50mA或30mA
⑵ 测量范围：电流0～50000μA 电压：0.0～5000V
⑶ 分辨率：电流0.1uA 电压：0.01kV
⑷ 测量准确度：±1.5%
3、其他参数
⑴ 具有残压自动泄放功能
⑵ 具有打印功能
⑶ 电源供电方式：免维护高能锂电池组
⑷ 环境温度：-10℃～+50℃ 相对湿度：RH ≤80％ 海拔高度：＜1000米
⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg
