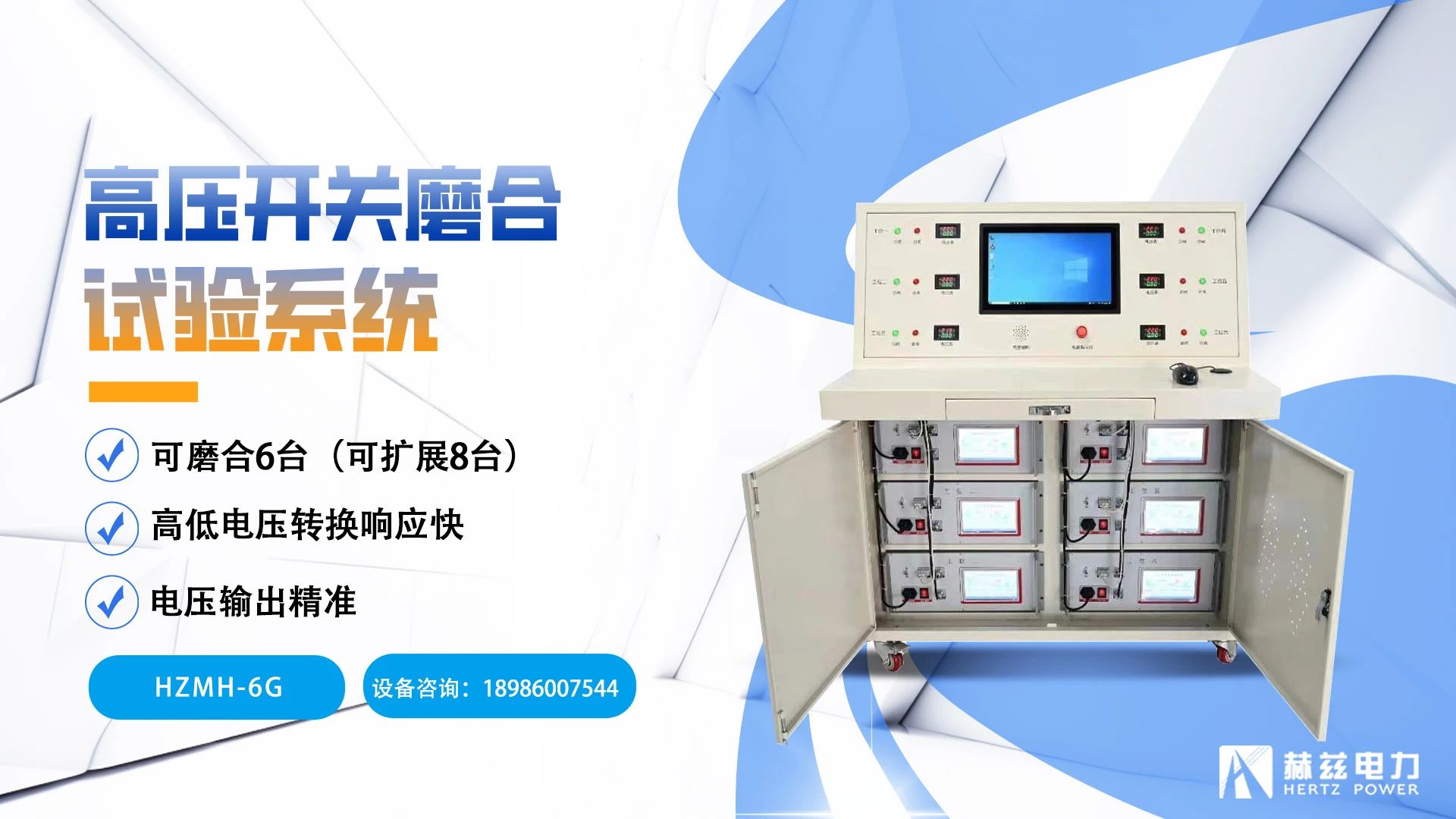

新产品来啦~高压开关磨合试验系统--【赫兹电力】
发布时间:2024-02-28 15:35:08人气:
一、产品简介

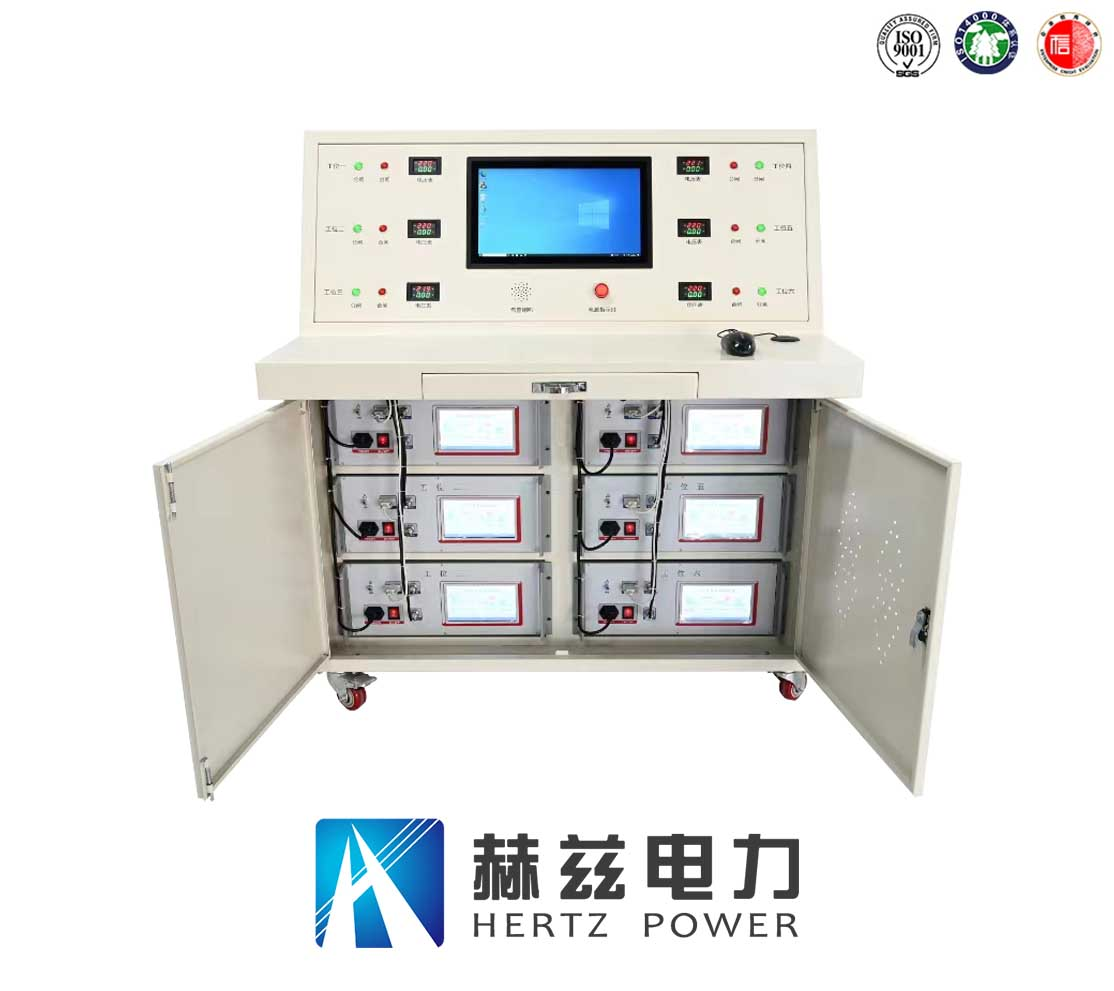

HZMH-6G高压开关磨合试验系统针对断路器(高压开关)、接触器(只有合闸线圈)的磨合测试而设计。该系统采用成熟的工业电脑,windows10专业版软件,500G硬盘,数据海量存储,15寸触摸屏,配备鼠标和键盘操作,界面人性化设计,参数设定直观,操作简便。模块化集成设计,同时可以磨合6台(可扩展8台),不通过上位机每台也可以独立操作。采用了新研发的开关电源,重量轻,进口大功率IGBT控制,高低电压转换响应快,电压输出精准,工作效率得到极大提高。克服了以往使用时间继电器进行磨合,控制能力较差,易使分、合闸线圈烧毁的缺点,有效的保护了高压开关的完好性,克服了使用工频调压器笨重,不同电压输出时调压慢,电压误差大,在低电压时功率不足无法合分的问题。
二、特点及主要功能
1、操作功能:可以按预设的参数进行单分、单合、合分、分合、分合分等老化试验。
2、具有记忆功能,当开关老化次数未达到设定次数,因意外断电等故障中断时,下次试验可以选择上次断点位置继续试验,也可以选择重新试验(复位清零)。
3、分、合间隔时间可设定,整定范围:1-999秒。
4、分、合间输出时间可设定,整定范围:10-1000毫秒。
5、每个工位操作电源独立,可设置三种不同的电压同时进行合闸、分闸、储能磨合(低电压老化)。
6、拒合、拒分声音报警,停止动作,可设置允许错误次数再停止。
三、技术参数
1、电源输入:AC220V±15%,50Hz,功率:15KW;
2、单台仪器内部触点最大承受瞬时电流30A;
3、分闸电源:AC/DC6~270V/15A (AC为选配);
4、合闸电源:AC/DC6~270V/15A (AC为选配);
5、储能电源:AC/DC6~270V/15A (AC为选配);
6、工位数:6个相互独立;
7、磨合次数:1~10000次(可根据要求定制更多次数的磨合)。
四、主要配置
1、合闸控制红色线 1根
2、分闸控制绿色线 1根
3、公共控制黑色线 1根
4、储能控制红色和黑色线各 1根
5、断口信号线 1套
6、断口短接线 1套
HZMH-6G高压开关磨合试验系统针对断路器(高压开关)、接触器(只有合闸线圈)的磨合测试而设计。该系统采用成熟的工业电脑,windows10专业版软件,500G硬盘,数据海量存储,15寸触摸屏,配备鼠标和键盘操作,界面人性化设计,参数设定直观,操作简便。模块化集成设计,同时可以磨合6台(可扩展8台),不通过上位机每台也可以独立操作。采用了新研发的开关电源,重量轻,进口大功率IGBT控制,高低电压转换响应快,电压输出精准,工作效率得到极大提高。克服了以往使用时间继电器进行磨合,控制能力较差,易使分、合闸线圈烧毁的缺点,有效的保护了高压开关的完好性,克服了使用工频调压器笨重,不同电压输出时调压慢,电压误差大,在低电压时功率不足无法合分的问题。
二、特点及主要功能
1、操作功能:可以按预设的参数进行单分、单合、合分、分合、分合分等老化试验。
2、具有记忆功能,当开关老化次数未达到设定次数,因意外断电等故障中断时,下次试验可以选择上次断点位置继续试验,也可以选择重新试验(复位清零)。
3、分、合间隔时间可设定,整定范围:1-999秒。
4、分、合间输出时间可设定,整定范围:10-1000毫秒。
5、每个工位操作电源独立,可设置三种不同的电压同时进行合闸、分闸、储能磨合(低电压老化)。
6、拒合、拒分声音报警,停止动作,可设置允许错误次数再停止。
三、技术参数
1、电源输入:AC220V±15%,50Hz,功率:15KW;
2、单台仪器内部触点最大承受瞬时电流30A;
3、分闸电源:AC/DC6~270V/15A (AC为选配);
4、合闸电源:AC/DC6~270V/15A (AC为选配);
5、储能电源:AC/DC6~270V/15A (AC为选配);
6、工位数:6个相互独立;
7、磨合次数:1~10000次(可根据要求定制更多次数的磨合)。
四、主要配置
1、合闸控制红色线 1根
2、分闸控制绿色线 1根
3、公共控制黑色线 1根
4、储能控制红色和黑色线各 1根
5、断口信号线 1套
6、断口短接线 1套
