新产品资讯 | HZJDZ958支柱绝缘子超声波探伤仪--【赫兹电力】

发布时间:2024-03-20 14:29:51人气:

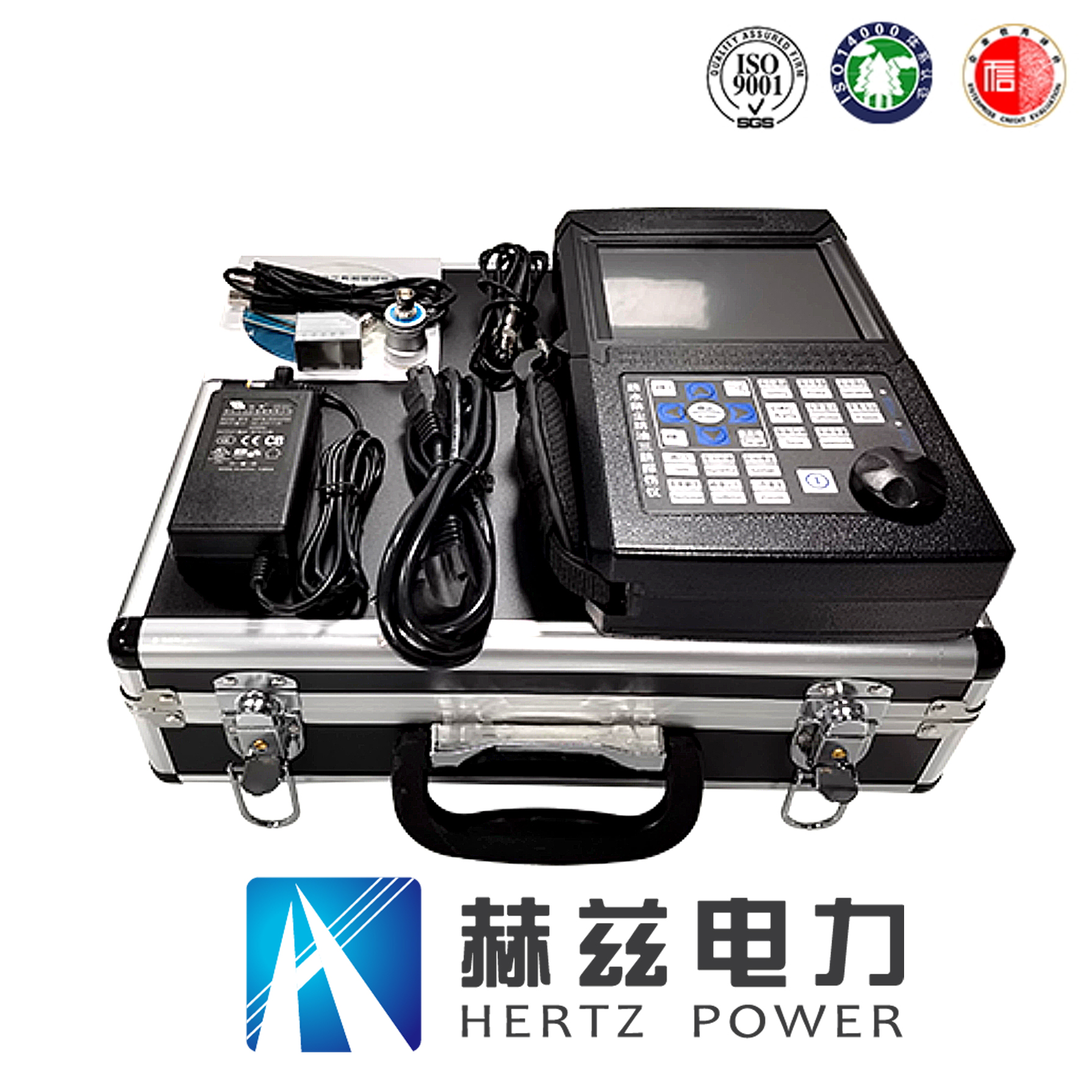

一、产品简介
       HZJDZ958支柱绝缘子超声波探伤仪能够快速便捷、无损伤、精确地对瓷瓶、瓷柱、瓷套、绝缘子等工件内部中多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断,为电力行业瓷瓶、瓷柱、瓷套、绝缘子等设计的一款便携式数字超声波探伤仪。


二、特点及主要功能
高精良定量、定位,适合较近和较远距离探伤的要求;

●近场盲区小,适合小管径、薄壁管探伤的要求;
●自动校准:一键式自动校准,操作便捷,自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”;
●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
●自由切换三种标尺(深度d、水平p、距离s);
●自动增益、回波包络、峰值记忆功能提高了探伤效率;
●φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值,大平底自动计算;
●100个单独探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;
●可自由存储、回放500幅A扫波形及数据;
●DAC、AVG自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;
●13个内置探伤标准可调出;
●可以自由输入任意行业标准;
●发射脉冲宽度和强度可调;
●与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告;
●IP65标准铝镁合金外壳,坚固磨损低,防水防尘,抗干扰能力好;
●26万色真彩屏超高亮显示,亮度可调,适合强光、弱光的工作环境;
●性能安全环保锂电池供电,可连续工作10小时。
●实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
●掉电保护,存储数据不丢失;
●探伤参数可自动测试或预置;
●数字抑制,不影响增益和线性;
●增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正。

真正的三防设计,可以保障用户在复杂的现场和野外不受雨水、油污、粉尘等的侵蚀,让探伤仪的使用寿命大大延长


三、技术参数


技术数据

扫描范围(mm)

扫描范围(mm):0~6000

脉冲移位(ms)

脉冲移位(ms):-20~+3400

探头零点(ms)

探头零点:0.0~99.99

调节步距:0.01

材料声速(m/s)

材料声速:1000~15000

工作方式

单探头(收、发),双探头(一收一发),透射(透射探头)

频率范围(MHz)

宽带 0.5–15

增益调节(dB)

0~110

线性抑制

屏高的0%~80%,步距:1%

垂直线性误差

垂直线性误差不大于4%

水平线性误差

在扫描范围内,不大于0.2%

探伤灵敏度余量

³60dB

动态范围

³32dB

报警

进波报警、失波报警

显示屏

显示屏:

高亮度彩色平板显示器

A-Scan显示区域

全屏或局部

A-Scan显示冻结和解冻  A-Scan填充

探伤通道

100个

数据存储

500幅 A-Scan图形

与PC机通讯接口标准

USB

测量单位

Mm/inch

电源适配器

输入100V~240V/50Hz~60Hz

输出9V/1.5A

电池

锂(Li)电池4×3.6V  4800mAh

工作温度(℃)

-10~50

工作湿度(RH)

20%~90%

接口类型

BNC

外型尺寸(mm)

260×140×50

重量(kg)

1.0

选配

探头、标准试块、笔记本电脑、PC通讯软件、BNC电缆


四、主要配置

主机
1台
直探头
1个
斜探头
1个
电源适配器
1个
探头连接线
1个
使用说明书
1本
产品包装箱
1个
合格证、装箱卡、保修卡
1套
