产品推荐 | HZPBS-Ⅰ 电力设备局放检测屏蔽室 -- 赫兹电力
发布时间：2024-10-21 14:34:54人气：
一、前言
HZPBS-Ⅰ钢板拼装式电磁屏蔽室是为适应用户不同需求而开发生产的电磁屏蔽室，它主要适用于屏蔽效能要求较高的电子产品测试、计量检修、信息保密系统与设备间防止电磁干扰等领域。
注 ：此屏蔽房用于高压电柜及充气电柜测试。
二、设计依据及工作原理
（一）设计依据：
三、屏蔽室屏蔽效能
模拟干扰源置于室外时，屏蔽室由安放前后的电场强度，磁场强度或功率之比。试验大厅和控制室屏蔽（静电屏蔽.磁屏蔽.电磁屏蔽）指标：
四、HZPBS-Ⅰ屏蔽室结构及工艺安排
1、拼装式屏蔽室屏蔽壳体采用足1.5mm(经喷涂后约1.7mm)优质镀锌钢板,经冲压加工制作成单元模块板.单元模块钢板相邻的接触面冲有许多有规则的安装孔,屏蔽壳体安装时夹入具有弹性和抗电化腐蚀的导电衬后,有M8(4.8级镀彩锌)镀锌螺栓附腰型垫片,栓紧固定。
2、屏蔽壳体钢板外层为矩型钢管支撑龙骨,增强屏蔽壳体的钢性和抗震性,为确保屏蔽体的平整度,支撑龙骨和单元模块还需校准平整度,打磨并清理焊渣油腻为喷塑准备工作。
3、预留波导窗.滤波器.中央空调风口及其它需要穿越屏蔽壳体线缆或设备的安装口。
4、检查各个单元模块四角的焊接点(焊接采用二氧化碳保护焊)，确定无泄露后镀锌。单元模块屏蔽体镀锌后包装搬运过程中,注意不能划伤或重力冲击。
5、镀锌工艺完成后,所有屏蔽体单元模块钢板外层进行喷涂处理,饰面为(电镀白)色。
五、屏蔽室制作工艺
屏蔽壳体技术方案：
因屏蔽室地面内部外基本持平基础要求，所以内部地坪故采用拖拉进出方案，便于将测试产品能够运输到屏蔽室内进行测试。
滤波器须采用散热好,绝缘性能高的高插入损耗的专用级滤波器，以避免因滤波器质量问题引起的爆炸、鼓泡造成的事故，屏蔽大厅不接地严禁通电进行任何测试实验。
系统内的所有电气设备，包括辅助设备，外壳均应接地。因为电子设备的电源线绝缘层破坏和偶然接触时，设备的外壳可能带电，极易造成人身和设备事故，必须将外壳接地，以使外壳上积聚的电荷迅速排放到大地。
电磁屏蔽室的接地电阻一般是越小越好，但是过小的接地电阻会造成机房的建设投资大幅度提高，为此SJ31470(国家屏蔽机房施工规范)提出，屏蔽大厅的接地电阻为小于0.5欧姆。
H.地面制作要求
地面屏蔽结构
屏蔽室顶部照明灯具做在室内吊顶装饰板上方，嵌入式安装，照明开关在大厅侧墙控制。照明采用LED平板灯具，无噪音、无干扰。
六、屏蔽结构
屏蔽顶部：
顶部δ=1.5mm镀锌钢板外喷塑剪板折弯制成50mm厚屏蔽模块，经过校正、焊接、打磨；
墙壁屏蔽内装饰：
七、室内电器系统
八、机房配电箱
十、施工程序及供需方分工
HZPBS-Ⅰ钢板拼装式电磁屏蔽室是为适应用户不同需求而开发生产的电磁屏蔽室，它主要适用于屏蔽效能要求较高的电子产品测试、计量检修、信息保密系统与设备间防止电磁干扰等领域。
注 ：此屏蔽房用于高压电柜及充气电柜测试。
二、设计依据及工作原理
（一）设计依据：
GB/T30842-2014——《高压试验室电磁屏蔽效能要求与测量方法》
GB/T50719-2011——《电磁屏蔽室工程技术规范》
GB12190-2006——《电磁屏蔽室屏蔽效能的测量方法》
SJT31470-2002——《电磁屏蔽室工程施工及验收规范》
GB/T50076-2013——《室内混响时间测量规范》
GB12348-2008——《工业企业厂界环境噪声排放标准》
GB3096-2008——《声环境质量标准》
GB12523-2011——《建筑施工场界环境噪声排放标准》
GB50222-2001——《建筑内部装修设计规范》
GB12349-2008——《社会生活环境噪声排放标准》
（二）屏蔽室工作原理：
GB/T50719-2011——《电磁屏蔽室工程技术规范》
GB12190-2006——《电磁屏蔽室屏蔽效能的测量方法》
SJT31470-2002——《电磁屏蔽室工程施工及验收规范》
GB/T50076-2013——《室内混响时间测量规范》
GB12348-2008——《工业企业厂界环境噪声排放标准》
GB3096-2008——《声环境质量标准》
GB12523-2011——《建筑施工场界环境噪声排放标准》
GB50222-2001——《建筑内部装修设计规范》
GB12349-2008——《社会生活环境噪声排放标准》
电波在传输过程中，交替产生变交的磁场和电场，在其试图通过具有良好接地的铁磁材料制作成的导电性能较好的屏蔽壳体时，其电场能量将通过具有接地导体而衰减，磁场能量在通过磁场物资中产生涡流而损耗，因此其强度将受到较大的衰耗（约3000倍至100000倍），从而起到将电磁波屏蔽（隔离）的作用。
三、屏蔽室屏蔽效能
模拟干扰源置于室外时，屏蔽室由安放前后的电场强度，磁场强度或功率之比。试验大厅和控制室屏蔽（静电屏蔽.磁屏蔽.电磁屏蔽）指标：
1、0.16MHz～2MHz≥60 dB；
2、变压器通电启动时，局放仪背景干扰≤1pc。
屏蔽室配置：
2、变压器通电启动时，局放仪背景干扰≤1pc。
屏蔽室的外尺寸为：6.0m（长）×4m（宽）×3.5m（高）
屏蔽大门结构：
1、手动双开屏蔽移门(W2.0m×H2.5m) 一扇
2、安全屏蔽小门结构(W0.9m×H1.9m) 一扇
3、试验电源滤波器三相 380V/63A 一台(试验使用)
4、市电电源滤波器220V/16A 一台(室内配电箱和照明使用)
5、信号滤波器HZXL-K2 二台（电气连锁、警灯用）
6、室内电控箱:1只，内设空气开关、熔断器、指示灯
7、通风波导窗:法兰式,配消音隧道,数量2只
8、室内隔音吸音装饰:内墙面采用T50冲孔岩棉彩钢板,顶部微孔板
9、室内电器：数量按用户需要配置
2、安全屏蔽小门结构(W0.9m×H1.9m) 一扇
3、试验电源滤波器三相 380V/63A 一台(试验使用)
4、市电电源滤波器220V/16A 一台(室内配电箱和照明使用)
5、信号滤波器HZXL-K2 二台（电气连锁、警灯用）
6、室内电控箱:1只，内设空气开关、熔断器、指示灯
7、通风波导窗:法兰式,配消音隧道,数量2只
8、室内隔音吸音装饰:内墙面采用T50冲孔岩棉彩钢板,顶部微孔板
9、室内电器：数量按用户需要配置
四、HZPBS-Ⅰ屏蔽室结构及工艺安排
1、拼装式屏蔽室屏蔽壳体采用足1.5mm(经喷涂后约1.7mm)优质镀锌钢板,经冲压加工制作成单元模块板.单元模块钢板相邻的接触面冲有许多有规则的安装孔,屏蔽壳体安装时夹入具有弹性和抗电化腐蚀的导电衬后,有M8(4.8级镀彩锌)镀锌螺栓附腰型垫片,栓紧固定。
2、屏蔽壳体钢板外层为矩型钢管支撑龙骨,增强屏蔽壳体的钢性和抗震性,为确保屏蔽体的平整度,支撑龙骨和单元模块还需校准平整度,打磨并清理焊渣油腻为喷塑准备工作。
3、预留波导窗.滤波器.中央空调风口及其它需要穿越屏蔽壳体线缆或设备的安装口。
4、检查各个单元模块四角的焊接点(焊接采用二氧化碳保护焊)，确定无泄露后镀锌。单元模块屏蔽体镀锌后包装搬运过程中,注意不能划伤或重力冲击。
5、镀锌工艺完成后,所有屏蔽体单元模块钢板外层进行喷涂处理,饰面为(电镀白)色。
五、屏蔽室制作工艺
屏蔽壳体技术方案：
主要采用数控冲孔折弯成型模块,在厂内加工运输到施工现场.采用重叠.插扣工艺进行连接,形成密封缝隙,可以使用隐藏式的插扣或表面有柳钉的接口:表面有没有尖锐物,再看尖锐物到高压放电点的距离,如果超出安全距离是不会放电的,只要空间安全距离足够不用担心尖锐物会放电,但在工艺当中我们要遵循不使用尖锐突出物。
A.手动屏蔽平推门
1、采用手动平推方式，配斜坡供产品进出。
2、大门顶部安装限位开关；
3、门扇内表面屏蔽板与大厅屏蔽板相同，外表面为无孔屏蔽板装饰。
B.电气控制安全系统（电气连锁）
2、大门顶部安装限位开关；
3、门扇内表面屏蔽板与大厅屏蔽板相同，外表面为无孔屏蔽板装饰。
1、高压屏蔽试验室的大门安装有限位开关；
2、安全回路连接大门限位开关和试验回路，在有误开门的情况下，它会自动切断所加的高压；
3、在门外安装警灯（绿灯和红灯）及工作指示灯，并和开关柜相连，红灯表示高压已加上，绿灯表示可以进入试验室；
4、大门额外加装红外安全保护装置（光幕，选配），当人员进出和产品进出时大门停止关闭避免夹人事故。
C.屏蔽结构2、安全回路连接大门限位开关和试验回路，在有误开门的情况下，它会自动切断所加的高压；
3、在门外安装警灯（绿灯和红灯）及工作指示灯，并和开关柜相连，红灯表示高压已加上，绿灯表示可以进入试验室；
4、大门额外加装红外安全保护装置（光幕，选配），当人员进出和产品进出时大门停止关闭避免夹人事故。
因屏蔽室地面内部外基本持平基础要求，所以内部地坪故采用拖拉进出方案，便于将测试产品能够运输到屏蔽室内进行测试。
1、手动双开屏蔽门: 一扇 门幅尺寸: H2.5米×W2.0米
2、手动单开屏蔽门: 一扇 门幅尺寸: H1.9米×W0.9米
3、高强度加厚簧片,在无数次开关以后保持良好的弹性,使屏蔽效能保持不变(10年寿命设计,2年免费维保，2年免费提供材料（铍铜片）)；
4、铰链设计(单门不少于2个不锈钢铰链),关闭自如,平稳轻巧；
5、室内外同时设置按钮，便于人员操作门框设有固定装置，门的工作牢固，可靠。
D.屏蔽室通风系统
2、手动单开屏蔽门: 一扇 门幅尺寸: H1.9米×W0.9米
3、高强度加厚簧片,在无数次开关以后保持良好的弹性,使屏蔽效能保持不变(10年寿命设计,2年免费维保，2年免费提供材料（铍铜片）)；
4、铰链设计(单门不少于2个不锈钢铰链),关闭自如,平稳轻巧；
5、室内外同时设置按钮，便于人员操作门框设有固定装置，门的工作牢固，可靠。
1、屏蔽室通风系统采用屏蔽室专用通风波导管，它是由小波导组成的波导束，其截面形状设计制作为六角形，在同等插入衰减能力条件下，六角形波导的通道的面积大于方形波导，扩大了通风面积，减少换气阻力；
2、屏蔽室进出风采用换气机通过截止波导窗实现通风目的，首先在屏蔽壳体预定部位预留安装通风截止波导管的孔口，波导窗与壳体焊接，同时并制作与换气机相符的法式装饰框，室内风口部位采用铝合金百页窗装饰，波导规格定制；
3、全焊接式波导窗的连接强度远远高于浸锡式波导窗，运输装配过程不会影响其质量，确保在各频段中的屏蔽效果；
4、全焊接式波导窗中蜂窝芯不会因为焊接的热影响而熔化开焊；
5、全焊接式波导窗不存在浸锡式波导窗因要保证浸锡效果而存在过多焊锡，其重量远远小于浸锡式；6、全焊接式蜂窝波导窗采用高技术焊接法，所属以确保即使在很小的蜂窝芯情况下也不会堵塞蜂窝孔；
7、全焊接式蜂窝波导窗采用的焊接材料为高导电和导磁性的材料，故屏蔽极好；
8、全焊接式蜂窝波导窗在所有形式的波导窗中重量最轻，风阻最小，屏蔽效果最好。
E.屏蔽室配电系统
2、屏蔽室进出风采用换气机通过截止波导窗实现通风目的，首先在屏蔽壳体预定部位预留安装通风截止波导管的孔口，波导窗与壳体焊接，同时并制作与换气机相符的法式装饰框，室内风口部位采用铝合金百页窗装饰，波导规格定制；
3、全焊接式波导窗的连接强度远远高于浸锡式波导窗，运输装配过程不会影响其质量，确保在各频段中的屏蔽效果；
4、全焊接式波导窗中蜂窝芯不会因为焊接的热影响而熔化开焊；
5、全焊接式波导窗不存在浸锡式波导窗因要保证浸锡效果而存在过多焊锡，其重量远远小于浸锡式；6、全焊接式蜂窝波导窗采用高技术焊接法，所属以确保即使在很小的蜂窝芯情况下也不会堵塞蜂窝孔；
7、全焊接式蜂窝波导窗采用的焊接材料为高导电和导磁性的材料，故屏蔽极好；
8、全焊接式蜂窝波导窗在所有形式的波导窗中重量最轻，风阻最小，屏蔽效果最好。
1、根据设备用电负荷的大小，选用合适线径的供电电缆和不同容量的电源滤波器；
2、电源滤波器测试标准符合:MIL---STD---100:
3、屏蔽室的强电部分采用专用滤波器；
4、室内电缆或管线走线，按要求位置配置电源插座。(按现场环境和用户要求分布)；
5、所有电源滤波器应集中安装,滤波器前端不能有过流保护装置但可设置过载装置(屏蔽房使用的电源前端应保证没有带变频器的设备)；
F.电源滤波器2、电源滤波器测试标准符合:MIL---STD---100:
3、屏蔽室的强电部分采用专用滤波器；
4、室内电缆或管线走线，按要求位置配置电源插座。(按现场环境和用户要求分布)；
5、所有电源滤波器应集中安装,滤波器前端不能有过流保护装置但可设置过载装置(屏蔽房使用的电源前端应保证没有带变频器的设备)；
滤波器须采用散热好,绝缘性能高的高插入损耗的专用级滤波器，以避免因滤波器质量问题引起的爆炸、鼓泡造成的事故，屏蔽大厅不接地严禁通电进行任何测试实验。
1、本滤波器为双线制滤波器,为了消除沿电源线传播的高频电流的非对称分量,原则上每对配电线应接入一台滤波，即单相交流电路一台。
2、滤波器一般安装在屏蔽室的顶部，若滤波器安装在屏蔽室侧壁时则滤波器必须由托架支撑。
3、为了隔绝滤波器输入端与输出端的耦合作用，输出线应引入屏蔽室内，而滤波器应置于屏蔽室外。
4、为了保证滤波器的衰减性能，滤波器外壳与屏蔽室金属壁应有可靠的接触。
5、为了安全，屏蔽室必须接地，建议在安装滤波器处的附近一点接地。滤波器必须安装在干燥通风之处。
6、在屏蔽室安装滤波器处预先钻孔，孔径为a24-b25。
7、将波导连接器穿过洞孔引向室内，然后在室内将螺母盘与屏蔽壁(铜网或钢板)压牢。
8、室外电源进线接在滤波器的连线上，室内电源即从波导连接器内引引出连线相接。
G.屏蔽壳体接地(接地网需方自备)2、滤波器一般安装在屏蔽室的顶部，若滤波器安装在屏蔽室侧壁时则滤波器必须由托架支撑。
3、为了隔绝滤波器输入端与输出端的耦合作用，输出线应引入屏蔽室内，而滤波器应置于屏蔽室外。
4、为了保证滤波器的衰减性能，滤波器外壳与屏蔽室金属壁应有可靠的接触。
5、为了安全，屏蔽室必须接地，建议在安装滤波器处的附近一点接地。滤波器必须安装在干燥通风之处。
6、在屏蔽室安装滤波器处预先钻孔，孔径为a24-b25。
7、将波导连接器穿过洞孔引向室内，然后在室内将螺母盘与屏蔽壁(铜网或钢板)压牢。
8、室外电源进线接在滤波器的连线上，室内电源即从波导连接器内引引出连线相接。
系统内的所有电气设备，包括辅助设备，外壳均应接地。因为电子设备的电源线绝缘层破坏和偶然接触时，设备的外壳可能带电，极易造成人身和设备事故，必须将外壳接地，以使外壳上积聚的电荷迅速排放到大地。
电磁屏蔽室的接地电阻一般是越小越好，但是过小的接地电阻会造成机房的建设投资大幅度提高，为此SJ31470(国家屏蔽机房施工规范)提出，屏蔽大厅的接地电阻为小于0.5欧姆。
H.地面制作要求
地面屏蔽结构
1、在地面铺设3mm绝缘层电磁屏蔽层采用铺设3mm花纹板焊连接。
2、地面电磁屏蔽层与墙体屏蔽板的连接采用M8拼装，焊接处防腐处理；
3、接地极穿过地面电磁屏蔽层时，应有3处以上用导线与试验接地网满焊，以保证整体电磁屏蔽性能及可靠的电气连接；
I.照明要求2、地面电磁屏蔽层与墙体屏蔽板的连接采用M8拼装，焊接处防腐处理；
3、接地极穿过地面电磁屏蔽层时，应有3处以上用导线与试验接地网满焊，以保证整体电磁屏蔽性能及可靠的电气连接；
屏蔽室顶部照明灯具做在室内吊顶装饰板上方，嵌入式安装，照明开关在大厅侧墙控制。照明采用LED平板灯具，无噪音、无干扰。
六、屏蔽结构
屏蔽顶部：
顶部δ=1.5mm镀锌钢板外喷塑剪板折弯制成50mm厚屏蔽模块，经过校正、焊接、打磨；
墙壁屏蔽内装饰：
1、墙壁模块δ=1.5mm镀锌钢板外喷塑剪板折弯制成50mm厚屏蔽单元模块，经过校正、焊接、打磨；
2、大厅内四周隔音吸音装饰材料采用(防火阻然,满足消防验收要求)T50岩棉彩钢板；
3、内壁采用烤漆工艺喷涂，整个内饰美观大方，开口虚位少，做工精致，达到隔美观大方效果。
2、大厅内四周隔音吸音装饰材料采用(防火阻然,满足消防验收要求)T50岩棉彩钢板；
3、内壁采用烤漆工艺喷涂，整个内饰美观大方，开口虚位少，做工精致，达到隔美观大方效果。
七、室内电器系统
1、屏蔽室内配置开关插座，合理安排灯具开关，插座，数量及位置，以确保照度达到要求；
2、屏蔽室内所有电缆管线都应用波导管下面放线，室内强弱电线缆不可合并扎捆，安线缆类别分开铺设。
2、屏蔽室内所有电缆管线都应用波导管下面放线，室内强弱电线缆不可合并扎捆，安线缆类别分开铺设。
八、机房配电箱
1、为保障各种设备的用电安全,屏蔽室外制作一个电控箱作该机房的电源总控，内设空气开关，熔断器，指示灯，接地线柱等。
2、信号类传输装置(设备)单独制作控制箱，根据设备外形尺寸在电控箱内制作桥架。
九、局放屏蔽室施工方案
2、信号类传输装置(设备)单独制作控制箱，根据设备外形尺寸在电控箱内制作桥架。
1、施工准备
9.1.1. 技术准备
• 熟悉屏蔽室设计图纸，明确施工要求和技术标准。
• 制定施工组织设计，确定施工流程和施工方法。
• 对施工人员进行技术交底，确保施工人员了解施工工艺和质量要求。
• 制定施工组织设计，确定施工流程和施工方法。
• 对施工人员进行技术交底，确保施工人员了解施工工艺和质量要求。
9.1.2. 材料准备
• 根据设计要求，采购屏蔽室所需的各种材料，如屏蔽材料、龙骨、装饰材料等。
• 对采购的材料进行检验，确保材料质量符合要求。
• 对采购的材料进行检验，确保材料质量符合要求。
9.1.3. 场地准备
• 清理施工场地，确保场地平整、干净。
• 按照设计要求，对场地进行测量放线，确定屏蔽室的位置和尺寸。
• 按照设计要求，对场地进行测量放线，确定屏蔽室的位置和尺寸。
2、屏蔽室主体施工
9.2.1. 屏蔽壳体安装
• 安装屏蔽壳体龙骨，确保龙骨安装牢固、平整。
• 铺设屏蔽材料，如铜箔、钢板等，确保屏蔽材料铺设严密、无漏洞。
• 对屏蔽壳体进行焊接和密封处理，确保屏蔽壳体的密封性和屏蔽效能。
• 铺设屏蔽材料，如铜箔、钢板等，确保屏蔽材料铺设严密、无漏洞。
• 对屏蔽壳体进行焊接和密封处理，确保屏蔽壳体的密封性和屏蔽效能。
9.2.2. 门、窗安装
• 安装屏蔽门和屏蔽窗，确保门、窗安装牢固、密封良好。
• 对门、窗进行调试，确保门、窗开启灵活、关闭严密。
• 对门、窗进行调试，确保门、窗开启灵活、关闭严密。
3、电气系统施工
9.3.1. 接地系统安装
• 按照设计要求，安装屏蔽室接地系统，确保接地电阻符合要求。
• 对接地系统进行测试，确保接地系统的可靠性。
• 对接地系统进行测试，确保接地系统的可靠性。
9.3.2. 电源系统安装
• 安装屏蔽室电源滤波器，确保电源系统的电磁兼容性。
• 铺设电源线路，确保电源线路安装牢固、整齐。
• 铺设电源线路，确保电源线路安装牢固、整齐。
4、装饰工程施工
9.4.1. 墙面、顶面装饰
• 安装墙面和顶面装饰材料，如吸音板、防火板等，确保装饰材料安装牢固、美观。
• 对装饰材料进行表面处理，如涂刷涂料等，确保装饰材料的表面质量。
• 对装饰材料进行表面处理，如涂刷涂料等，确保装饰材料的表面质量。
9.4.2. 地面装饰
• 安装地面装饰材料，如防静电地板等，确保地面装饰材料安装牢固、平整。
• 对地面装饰材料进行接地处理，确保地面的静电防护性能。
• 对地面装饰材料进行接地处理，确保地面的静电防护性能。
5、调试与验收
9.5.1. 屏蔽效能测试
• 采用专业的测试设备，对屏蔽室的屏蔽效能进行测试，确保屏蔽效能符合设计要求。
9.5.2. 电气系统测试
• 对屏蔽室的电气系统进行测试，确保电气系统的可靠性和安全性。
9.5.3. 验收
• 组织相关人员对屏蔽室进行验收，确保屏蔽室的施工质量符合要求。
十、施工程序及供需方分工
| 类 别 | 序 号 | 工 名 |
程 称 |
局 放 试 验 室 工 程 进 度 表 | ||
| 实用天数 | 负责人 | 工 程 配 套 图 | ||||
| 绝缘 缘 地 坪 制 作 |
1 | 平面布置图确认 | 1 | 双方 | A1-平面布置图，接地位置确认 | |
| 2 | 接地桩施工 | 1 | 需方 | 由需方提供方案及原材料和指导检测，需方负责施工. | ||
| 3 | 绝缘地坪焊接 | 3 | 我方 | 绝源地坪图（测量绝缘电阻） | ||
| 4 | 屏蔽 室底面钢板焊接 | 3 | 我方 | （完成测量绝缘电阻） | ||
| 屏 蔽 室 建 造 | 5 | 屏蔽体制作 | 5 | 我方 | A1-1 屏蔽室平面布置图 | |
| 6 | 手动屏蔽门制作 | 3 | 我方 | |||
| 7 | 电动控制箱安装 | 1 | 我方 | B11-手动门、接驳导轨 | ||
| 8 | 屏蔽室接地焊接 | 1 | 需方 | B12-接地铜螺杆图 | ||
| 9 | 穿线线槽敷设 | 1 | 需方 | 线槽敷设位置图 | ||
| 10 | 屏蔽室性能检测 | 1 | 双方 | 屏蔽性能检查，验收检测报告 | ||
| 11 | 屏蔽室外装潢 | 5 | 我方 | |||
| 12 | 屏蔽室室内喷漆 | 2 | 我方 | |||
| 13 | 控制室建造 | 2 | 我方 | A1-2 控制室平面布置图 | ||
| 14 | 照明动力线安装 | 2 | 我方 | B19-照明电气图 | ||
| 15 | 控制室木地板铺装 | 1 | 我方 | |||
| 地坪 | 16 | 环氧地坪漆 | 3 | 需方 | ||
| 共计天数：30 天左右 | ||||||
十一、屏蔽室主材说明单
十二、主要施工管理人员表
| 序号 | 材料名称 | 规格 | 数量 | 备注 |
| 1 | 全屏蔽试验室 | 6.0 米 ×4米×3.5米 | 1 | 外尺寸 |
| 1、五面屏蔽体 1.5 毫米镀锌板 2、墙板加强筋 1.5 毫米镀锌板 3、墙体加强方钢等 4×40×40 4、屏蔽室地面 1.5 毫米钢板 5、门框及附件（含滚轮、传动机构等） 3 × 150×150 （上述四项材料加工费开料、折边、开孔、粗加工等）+ （CO2 焊丝、电焊条、氧气、油漆等杂项） 6、绝缘地坪 采用 5mm 厚 PP 板 约 50m²+（焊条、焊剂等杂项） 7、四面装潢 （含顶部铝塑板、托架等） 夹芯岩棉板约 60m² 8、屏蔽房内屏蔽照明灯具、电线、穿管、电气控制箱等杂项 |
||||
| 2 | 手动动屏蔽大门 | 2.0米×2.5 米 | 1 扇 | |
| 3 | 手动屏蔽小门 | 0.9米 × 1.9 米 | 1 扇 | |
| 含框架、屏蔽机构、铍青铜、锁紧机构等 | ||||
| 4 | 控制室小门 | 0.9 米 × 1.9 米 | 1 扇 | |
| 5 | 通风波导窗 | 1.5米×0.8米 | 2 个（装在控制室内） | |
| 6 | 电源滤波器 | AC380V/50HZ×63A | 1 个（主回路滤波器） | |
| 7 | 电源滤波器 | AC220V/50HZ×16A | 1 个（插座滤波器） | |
| 8 | 屏蔽控制室 | 2.2 米×6.0 米×4.0 米 | 1 套 | |
| 9 | 1.5 匹空调 | 含空调及安装费及滤波器 | 1 台（选配） | |
| 10 | 控制室地板 | 优质复合地板 | 约 10 平方 | |
| 11 | 控制室观察窗 | 1.8 米 × 1.0 米 | 1 套 | |
| 12 | 警灯 | 安装在屏蔽大门上方 | 1 套 | |
| 13 | 电气控制联锁开 关 | 安装在大门、小门等 | 1 套 | |
| 14 | 屏蔽室照明 | 屏蔽室 LED 灯 4 个，控制室 LED 灯 2 个，应急指示灯 1 个 | 1 套 | |
主要施工管理人员表
劳动力计划表
十三、施工中的注意事项
2、电源系统安装
3、其他注意事项

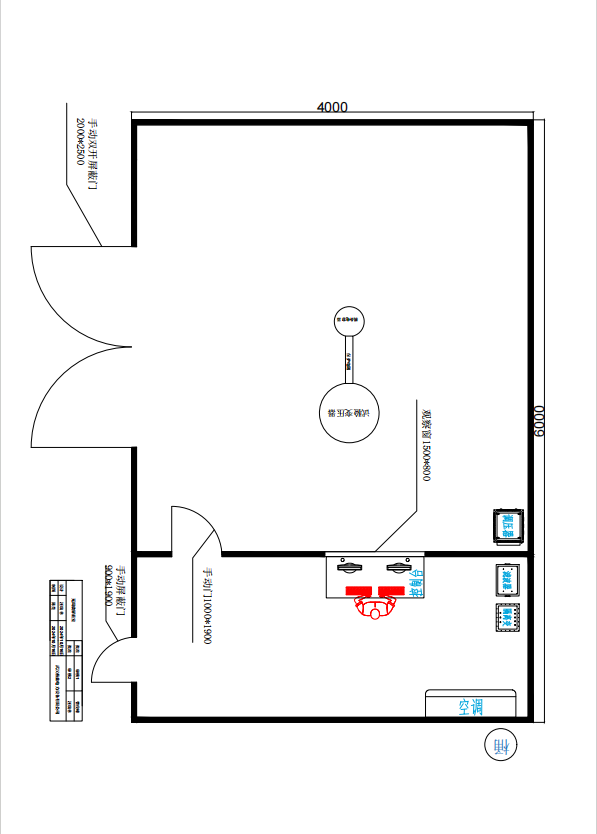

十四、设计平面图

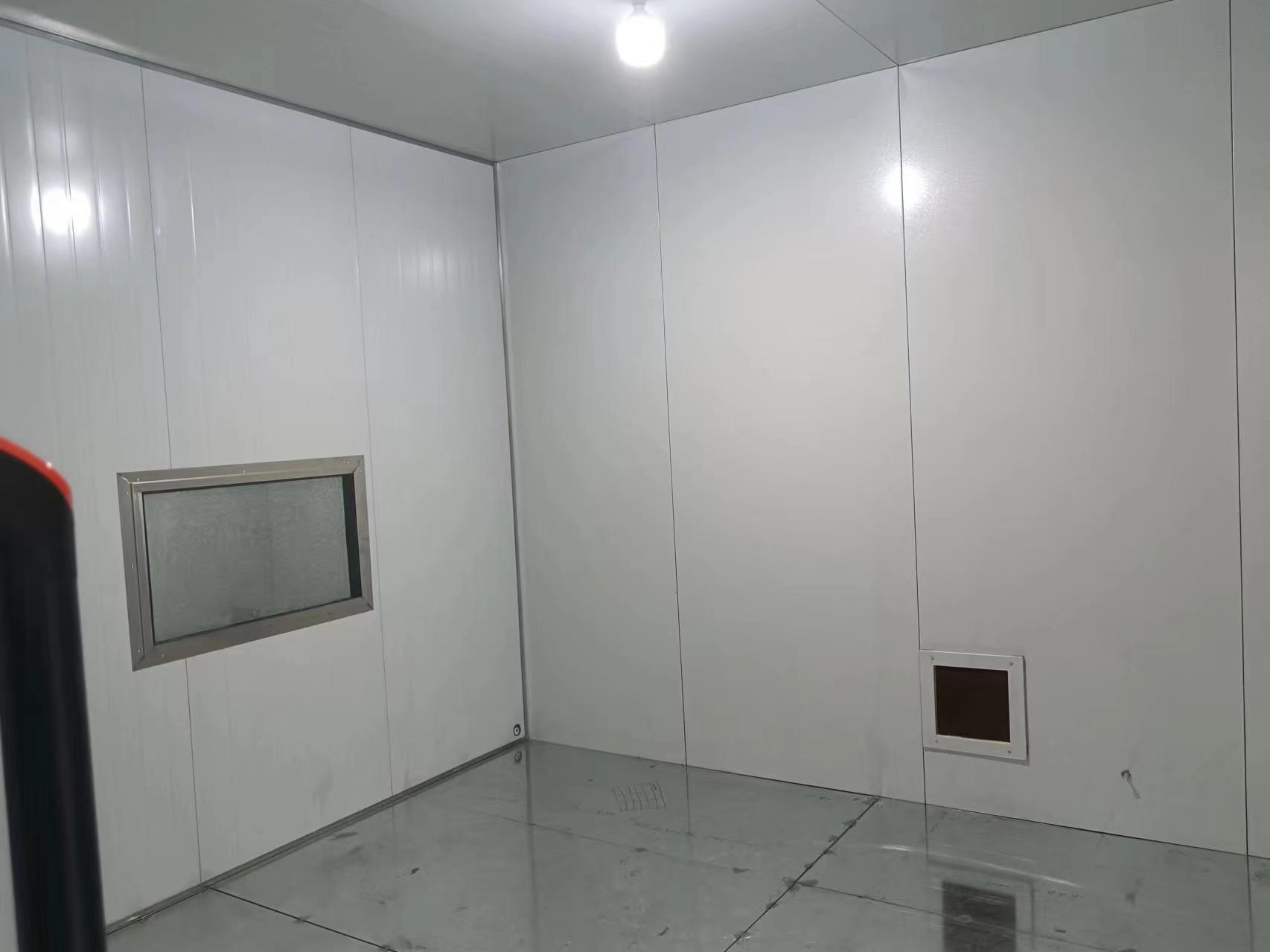

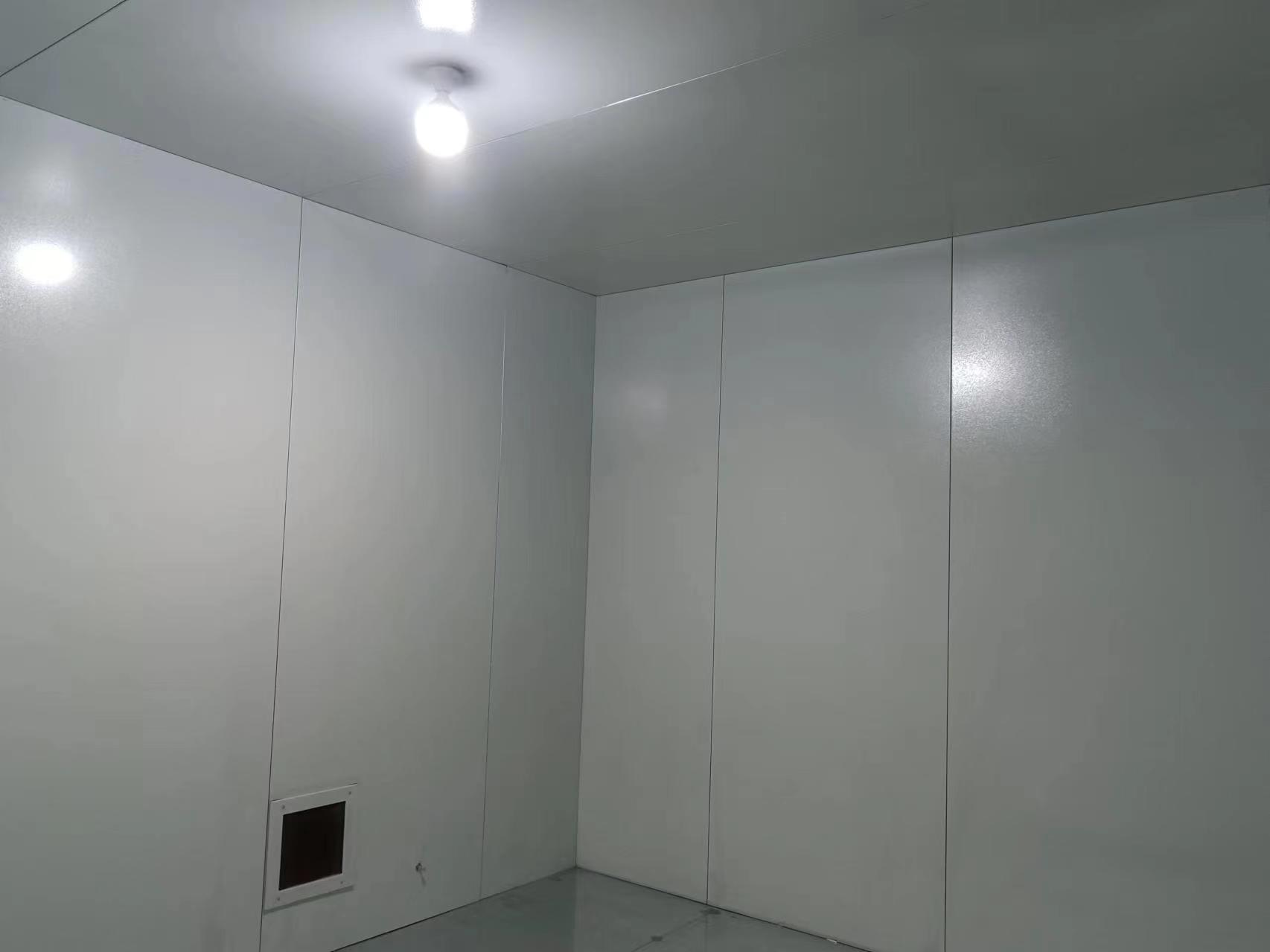

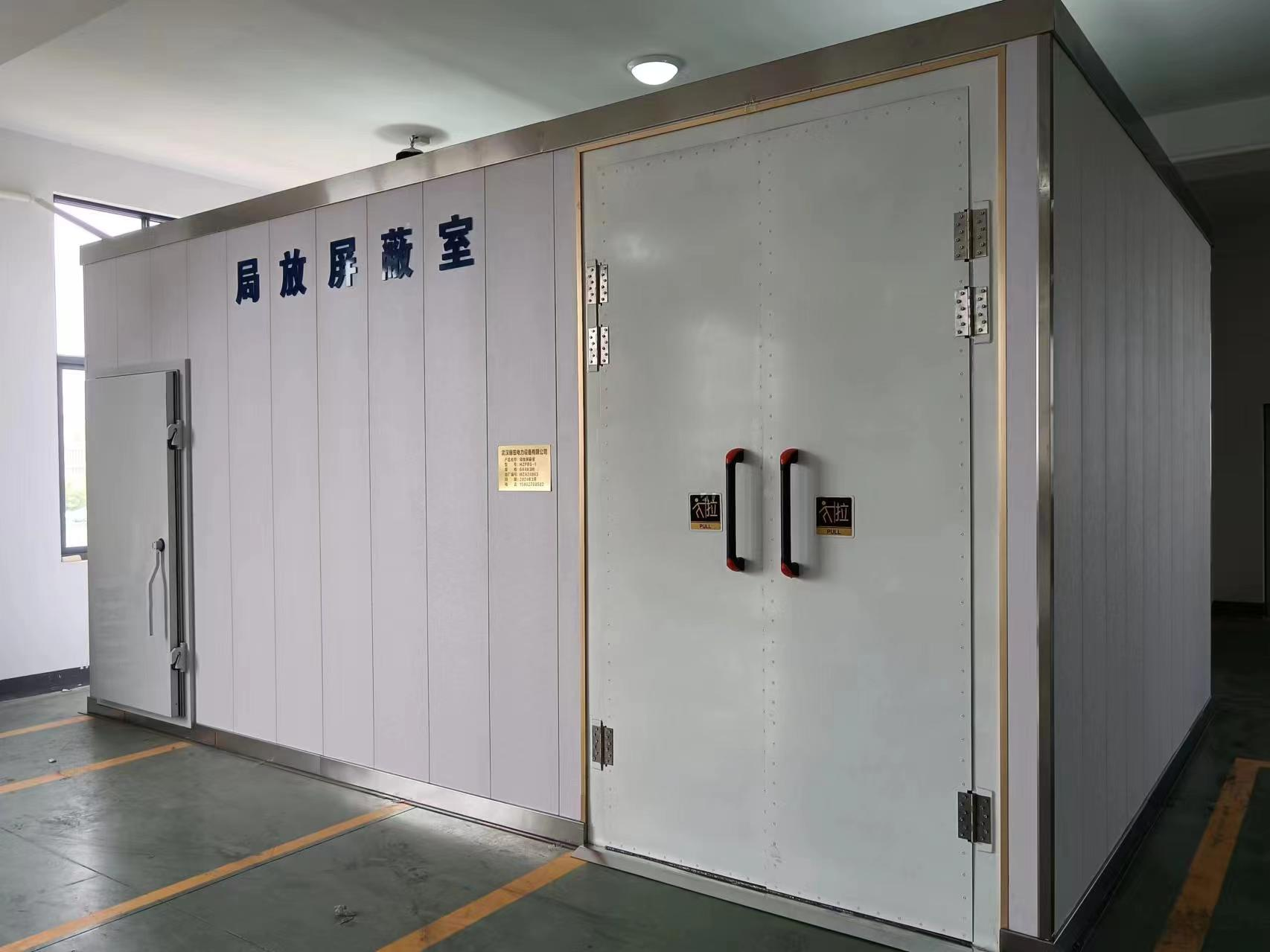

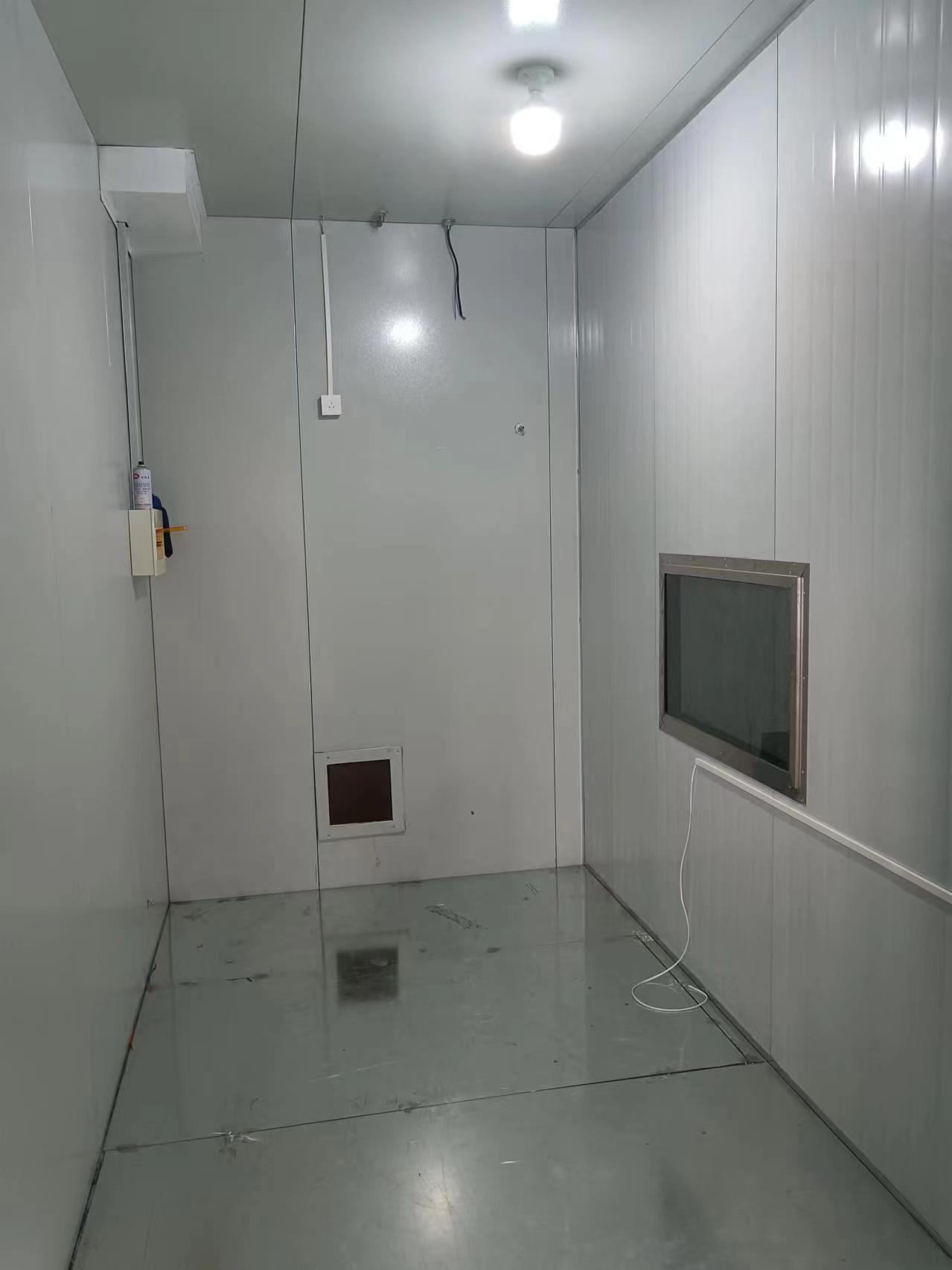

十五、交付图片案例
十六、技术服务、包括培训、安装指导等
16.3培训和设备检验
| 名称 | 姓名 | 职务 | 职称 | 主要资历、经验及承担过的项目 |
| 项目经理 | 汪瑞林 | 项目经理 | 工程师 | 该团队是我公司施工团队的王牌，曾经参与过大连北方高压屏 蔽试验室的设计、施工。施工过 的屏蔽室大大小小超过 100 套， 具有丰富的施工经验。 |
| 技术负责人 | 曹俊峰 | 技术总监 | 工程师 | |
| 施工员 | 张云 | 施工部长 | ||
| 质量员 | 潘红忠 | 质检部长 | ||
| 安全员 | 王胜伟施工 | 安全部长 |
劳动力计划表
工种、 级 别 |
按工程施工阶段投入劳动力情况（8小时/天） | |||||||
| 接地施工阶段 | 地面屏 蔽施工 阶段 |
檩条及屏 蔽框架施 工阶段 |
屏蔽板 安装阶 段 |
大门、小门、 波导窗及附属设施安装阶段 | 滤波器、配 电等设施安装阶段 | 外部装饰施工阶段 | 地坪施工阶段 | |
| 打接 地工 |
3 | |||||||
| 安装工 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 电焊工 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 安全员 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
十三、施工中的注意事项
1、接地系统安装
13.1.1. 贵司严格按照设计要求选择接地材料和接地方式。确保接地电阻符合规定标准，一般要求接地电阻小于特定数值，以保证良好的接地效果。
13.1.2. 接地连接必须牢固可靠。进行焊接时，要保证焊接质量，避免出现虚焊、漏焊等情况。使用螺栓连接时，要确保螺栓紧固，防止松动。
13.1.3. 接地系统的布线要合理规划，避免与其他电气线路产生干扰。尽量缩短接地线路的长度，以减少接地电阻。
12.1.4. 对接地系统进行测试时，我司使用专业的测试设备，并按照正确的测试方法进行操作。确保测试结果准确可靠，如有问题及时进行整改。
13.1.2. 接地连接必须牢固可靠。进行焊接时，要保证焊接质量，避免出现虚焊、漏焊等情况。使用螺栓连接时，要确保螺栓紧固，防止松动。
13.1.3. 接地系统的布线要合理规划，避免与其他电气线路产生干扰。尽量缩短接地线路的长度，以减少接地电阻。
12.1.4. 对接地系统进行测试时，我司使用专业的测试设备，并按照正确的测试方法进行操作。确保测试结果准确可靠，如有问题及时进行整改。
2、电源系统安装
13.2.1. 电源滤波器的选择要符合屏蔽室的电磁兼容性要求。确保滤波器能够有效滤除电源中的干扰信号，提高电源的质量。
13.2.2. 安装电源滤波器时，要注意滤波器的安装位置和方向。一般来说，滤波器应安装在靠近电源入口处，并按照说明书正确连接。
13.2.3. 电源线路的铺设要符合电气安全规范。使用合格的电线电缆，并确保线路的绝缘良好，避免发生漏电、短路等安全事故。
13.2.4. 对电源系统进行调试时，要检查电源的电压、频率等参数是否符合要求。同时，要测试电源滤波器的滤波效果，确保电源系统的稳定性和可靠性。
13.2.2. 安装电源滤波器时，要注意滤波器的安装位置和方向。一般来说，滤波器应安装在靠近电源入口处，并按照说明书正确连接。
13.2.3. 电源线路的铺设要符合电气安全规范。使用合格的电线电缆，并确保线路的绝缘良好，避免发生漏电、短路等安全事故。
13.2.4. 对电源系统进行调试时，要检查电源的电压、频率等参数是否符合要求。同时，要测试电源滤波器的滤波效果，确保电源系统的稳定性和可靠性。
3、其他注意事项
13.3.1. 施工过程中，要注意保护电气设备和线路。避免在施工过程中对电气设备和线路造成损坏，如有必要，可以采取防护措施。
13.3.2. 电气系统的施工要与屏蔽室的其他施工环节相互配合。确保电气系统的安装不会影响屏蔽室的屏蔽效能和整体结构。
13.3.3. 施工过程中，要注意安全，做好防护措施，确保施工人员的人身安全。施工人员要具备专业的电气知识和技能。严格按照施工规范进行操作，确保施工质量和安全。电气系统的安装要符合电气安全规范，接地系统要可靠。
13.3.4. 在施工完成后，要对电气系统进行全面的检查和测试。确保电气系统的各项功能正常，如有问题及时进行修复。
13.3.5. 屏蔽材料的铺设要严密、无漏洞，焊接和密封处理要牢固、可靠。装饰工程的施工要注意美观和实用性，同时要保证装饰材料的环保性。
13.3.2. 电气系统的施工要与屏蔽室的其他施工环节相互配合。确保电气系统的安装不会影响屏蔽室的屏蔽效能和整体结构。
13.3.3. 施工过程中，要注意安全，做好防护措施，确保施工人员的人身安全。施工人员要具备专业的电气知识和技能。严格按照施工规范进行操作，确保施工质量和安全。电气系统的安装要符合电气安全规范，接地系统要可靠。
13.3.4. 在施工完成后，要对电气系统进行全面的检查和测试。确保电气系统的各项功能正常，如有问题及时进行修复。
13.3.5. 屏蔽材料的铺设要严密、无漏洞，焊接和密封处理要牢固、可靠。装饰工程的施工要注意美观和实用性，同时要保证装饰材料的环保性。
十四、设计平面图
十五、交付图片案例
十六、技术服务、包括培训、安装指导等
16.1技术服务宗旨
坚持“客户至上”原则
在此次项目的技术支持与服务中，始终坚持我们公司一贯的质量管理方针，坚持“用户第一，优质、可靠、适用”的服务原则，保证为用户提供完善周到的售后服务和技术支持。
始终以“快速响应、达到满意、超过期望”为我司的服务宗旨。
我司有着非常完善的技术服务团队，有专门的技术人员负责对客户进行全方位的技术支持和服务，从电话咨询、传真、邮件，直到用户现场服务，我们一贯秉承以最快的速度响应客户需求。
坚持“客户至上”原则
在此次项目的技术支持与服务中，始终坚持我们公司一贯的质量管理方针，坚持“用户第一，优质、可靠、适用”的服务原则，保证为用户提供完善周到的售后服务和技术支持。
始终以“快速响应、达到满意、超过期望”为我司的服务宗旨。
我司有着非常完善的技术服务团队，有专门的技术人员负责对客户进行全方位的技术支持和服务，从电话咨询、传真、邮件，直到用户现场服务，我们一贯秉承以最快的速度响应客户需求。
16.2服务计划
16.2.1售前技术服务：
1.设立专业的咨询团队，为客户提供详细的技术解答，针对产品我们将会为用户进行产品展示活动和线上演示，让客户直观了解产品性能和特点。
2.为用户提供相关产品的资料，当好用户的参谋，根据客户需求，提供个性化的解决方案和建议。
2.为用户提供相关产品的资料，当好用户的参谋，根据客户需求，提供个性化的解决方案和建议。
16.2.2售中技术服务：
1.保持与客户的密切沟通，及时反馈订单进度和相关信息。
2.安排专业人员跟进项目实施，提供现场技术服务，使所供设备安全、正常投运，派出合格的现场服务人员，不称职无条件更换。保障产品安装、调试等工作的顺利进行。
2.安排专业人员跟进项目实施，提供现场技术服务，使所供设备安全、正常投运，派出合格的现场服务人员，不称职无条件更换。保障产品安装、调试等工作的顺利进行。
16.2.3售后技术服务：
1.提供定期的回访服务，了解客户使用产品的情况和满意度。
2.设立专门的售后服务热线和在线平台，确保客户能及时反馈问题。
3.参加现场开箱验收，若发现问题及时解决，快速响应客户的售后需求，及时安排维修、更换等服务。
4.配合安装单位对设备的落位，并列，安装等进行现场指导，以及后续为客户提供产品升级和维护的相关信息和建议。
5.对主要元件进行抽测。
6.配合初次试验。
2.设立专门的售后服务热线和在线平台，确保客户能及时反馈问题。
3.参加现场开箱验收，若发现问题及时解决，快速响应客户的售后需求，及时安排维修、更换等服务。
4.配合安装单位对设备的落位，并列，安装等进行现场指导，以及后续为客户提供产品升级和维护的相关信息和建议。
5.对主要元件进行抽测。
6.配合初次试验。
16.3培训和设备检验
16.3.1贵公司会议室理论培训：
我公司会派遣技术精湛的技术人员前往贵公司，对贵公司技术人员展开技术指导与培训工作，技术指导分为理论培训和实操，我们会准备详细的PPT进行理论讲解，促使需方技术人员能够获取关于操作、调试以及维修等全面的知识。在培训或指导操作的过程中，我公司会向客户使用人员提供必要的检验仪器、工具以及技术资料。
贵公司会议室理论培训计划表
| 序号 | 技术服务内容 | 计划人数 | 派出人员构成 | 地点 | |
| 职称 | 人数 | ||||
| 1 | 理论培训 | 不定人数 | 工程师 | 1人 | 厂内会议室 |
| 2 | 操作 | 不定人数 | 工程师 | 1人 | 厂内会议室 |
| 3 | 日常维护保养 | 不定人数 | 工程师 | 1人 | 厂内会议室 |
| 4 | 维修及分析 | 不定人数 | 工程师 | 1人 | 厂内会议室 |
16.6.2贵公司车间现场实操培训：
我公司会派遣技术精湛、称职的技术人员前往贵公司现场，进行指导安装以及调试（涵盖性能和验收试验）、操作、维护等技术服务。我公司的现场技术人员会详细地阐释技术资料、图纸、工艺流程、操作步骤、设备性能以及维修方法，同时帮助解决需方的相关技术问题。此外，我公司现场技术人员还会指导或协助培训需方人员进行安装、调试、操作、维修、分析以及检验等工作。
贵公司车间现场实操培训计划表
| 序号 | 技术服务内容 | 计划人数 | 派出人员构成 | 地点 | |
| 职称 | 人数 | ||||
| 1 | 现场培训 | 不定人数 | 工程师 | 1人 | 厂内现场 |
| 2 | 指导安装 | 不定人数 | 工程师 | 1人 | 厂内现场 |
| 3 | 调试 | 不定人数 | 工程师 | 1人 | 厂内现场 |
| 4 | 操作 | 不定人数 | 工程师 | 1人 | 厂内现场 |
| 5 | 日常维护保养 | 不定人数 | 工程师 | 1人 | 厂内现场 |
| 6 | 维修及分析 | 不定人数 | 工程师 | 1人 | 厂内现场 |
