电缆串联谐振及电缆交流耐压试验几种方法

电缆串联谐振及电缆交流耐压试验方法具体包括电缆试验超低频法、电缆试验振荡电压法、电缆试验谐振耐压法、电缆试验调感式谐振耐压、电缆试验串联谐振法、电缆试验并联谐振法六种方法。以下赫兹电力详细介绍电缆交流耐压试验的几种方法，提供技术仅供参考。

常用的是0.1Hz耐压试验。由于电缆的电容量很大，进行工频试验时所需的试验变压器的容量很大，而且需要现场提供相当大的试验电源，为电缆提供无功功率，导致这种方法不适用于现场，因此采用超低频作为试验电源，可以使试验变压器的容量大大降低，0.1Hz下理论容量为工频的1/500，在现场实施起来较容易。但采用这种方法对检出XLPE等挤包绝缘电缆主绝缘和附件绝缘缺陷的效果不佳，目前这种方法已在中低压电缆试验中应用。

对电缆进行直流充电，达到一定的电压后通过间隙对电阻电感放电，从而得到一个阻尼振荡电压，用以检查电缆主绝缘和附件的缺陷。这种方法比直流耐压试验有效，但仍存在一定的问题，一是振荡电压存在衰减，难以满足长电缆的需要，二是较高频率的电压对电缆有较大伤害。

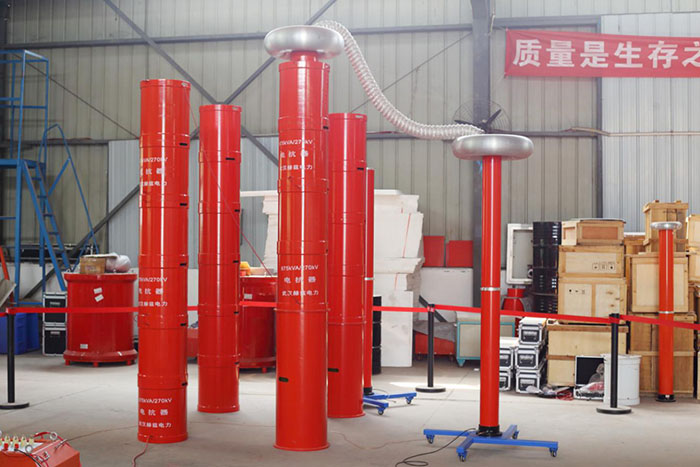

谐振耐压试验方法是通过改变试验回路中的电感、频率，使回路处于谐振状态，采用这种方法能满足高电压、大电流的试验要求。谐振耐压法按调节方式分为调感式和调频式;按谐振方式分为串联谐振和并联谐振。 1、电缆调感式谐振耐压。

通过调节回路电抗器的电感量使电抗器与电缆的电容在工频(50Hz)下产生谐振，从而达到试验要求。

2、电缆调频式谐振耐压。

通过改变试验电源的输出频率使回路中固定电感量的电抗器与试品产生谐振以达到试验要求。

3、电缆串联谐振法。

当试验变压器的电流满足试验要求而电压达不到试验电压时，采用电抗器与试品串联的方式进行试验，当回路处于谐振状态时，试品上可以产生Q倍(Q为回路品质因数)的变压器输出电压，电源供给的能量仅仅是回路中消耗的有功功率。

4、电缆并联谐振法。

当试验变压器的电压满足试验要求而电流达不到要求时，采用电抗器与试品并联的方式使回路参数满足谐振要求进行试验，此时电抗器的感性电流补偿试品的容性电流。
