推荐产品 | 全自动220kV安全工器具及带电作业工器具成套测试设备 -- 赫兹电力
发布时间：2024-11-25 09:33:06人气：
一、 概述
随着电力事业的发展，我国已经建成了世界上规模最大的电力输配电系统。电力系统安全、稳定运行成为电力系统的核心需求。
安全工器具及带电作业工器具是电力系统日常操作的安保工具，它的可靠性和安全性直接关系到操作人员的生命安全。因此对于安全工器具及带电作业工器具的检测和管理成为电力系统亟待加强的工作内容。
为了进一步健全安全工器具检测试验机构内部资质评审制度，严格规范各级检测中心资质授权与认定工作，全面推行达标授牌管理。国网公司鼓励企业内有条件的单位依托电科院、产业单位等平台，结合本单位物资质量检测中心、设备检测机构等，统筹建设安全工器具检测中心，提升检测试验能力。国网公司总部制定检测中心内部资质评审规范和试验检测中心建设规范，明确检验中心资质评审和试验能力分级、典型建设标准及配置等要求。各省公司级单位制定实施细则，明确本单位试验检测内部资质评审认定、复审、评价、摘牌等工作流程，推进本单位检验中心建设和资质认证工作。
按照要求各地市级单位需要建设C级安全工器具试验室，以满足电力公司地市级安全工器具预防性试验需要。按照Q/GDW 12154—2021《电力安全工器具试验检测中心规范》标准，C级安全工器具试验中心需要具备220kV及以下电压等级安全工器具基本绝缘工器具、绝缘安全工器具、辅助绝缘安全工器具、个体防护装备、登高工器具的电气及机械试验。
Q/GDW12154—2021《电力安全工器具试验检测中心规范》标准还对试验项目、试验标准、试验环境、试验管理等多方面提出具体要求。
本试验室建设方案立足于Q/GDW 12154—2021《电力安全工器具试验检测中心规范》C级试验室标准，同时兼顾带电作业工器具试验，结合地市级电力公司具体实际，对试验室试验项目、设备选取、试验场地布置、试验环境控制、试验管理等多方面进行了具体设计，已达到标准、实用、高效的效果。

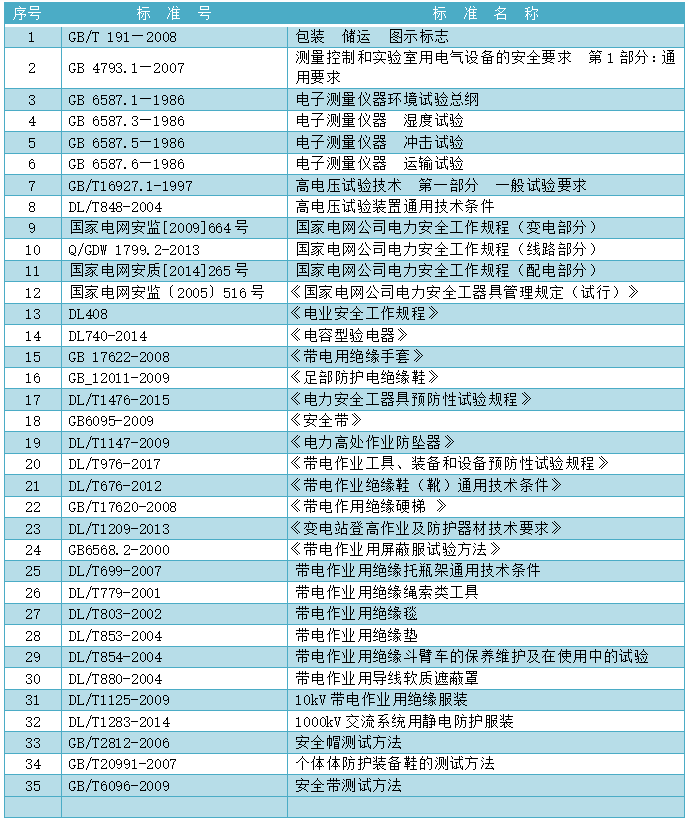

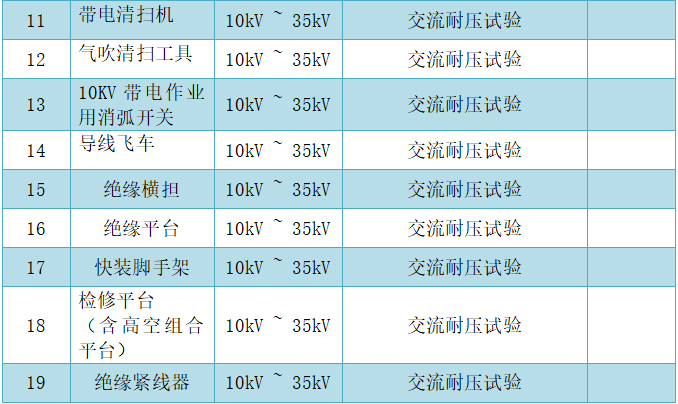

二、安全工器具试验依据标准

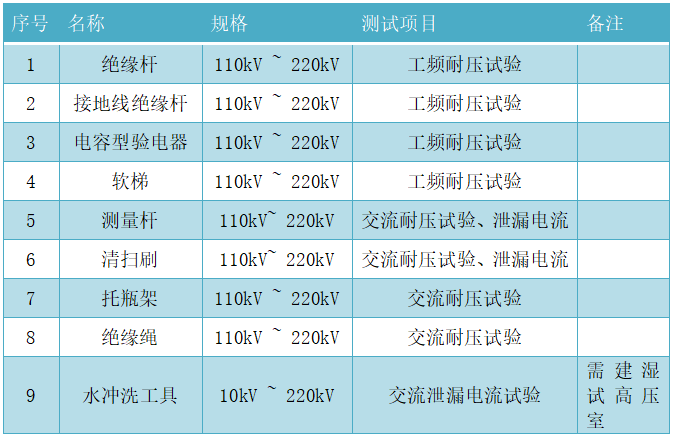

三、安全工器具试验室系统配置及测试项目
安全工器具测试主要有电气试验系统、力学试验系统、参数测量系统及试品测试管理系统组成。
（一）电气试验系统
主要用于10kV-220kV及以下工具电气试验，包括工频耐压试验装置，测量控制系统，试验平台，直流试验装置及其配套附件，具备自动控制功能。电气试验系统包含两部分：
（二）力学试验系统
有以下专用力学试验机组成：
（三）电气参数测量仪器
通过接地线导通电阻测试仪、屏蔽效率测试仪、导电鞋电阻测试仪等电气参数测量仪器，测试个人安全接地线电阻、屏蔽服效率、表面电阻等参数，保证电气性能达标。
四、电气试验系统设备参数
（一）HZYG-450kV圆形整段绝缘杆耐压测试平台
本圆形高压试验平台主要用于10kV~220kV绝缘杆等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放式试验变压器，分压器，金属保护电阻等升压设备，和圆形升降高压试验平台组成。
绝缘杆耐压支架采用圆形结构，节省空间，一次可以进行8只绝缘杆的测试。上部均压环可以上下电动移动调节试验长度。
3）托瓶架硬梯、蜈蚣梯耐压试验工装
为了达到最佳试验电压配合、提高工作效率，HZ多功能安全工器具成套测试平台分为两个工位，
工位1：120kV安全工器具试验工位。配置10kVA/120kV升压系统，用于绝缘杆、核相仪、绝缘绳等较高试验电压试品测试。
工位2：50kV安全及带电作业工器具试验工位。配置10kVA/50kV升压系统,用于绝缘靴、绝缘靴、绝缘手套、35kV以下验电器、绝缘服、斗臂车等设备的工频耐压及泄漏电流测量。本工位试验电流可以达到200mA可用于斗臂车内斗泄漏电流测量。
如果试验室较小，斗臂车测试场地设置在院内临时场地，还可以配置一套10kVA/50kV移动升压系统，满足室外测试要求。
通过以上工位配置，各工位可以同时开展测试工作，大大提高了工作效率。同时通过不同电压的配置，使绝缘手套耐压、验电器启动电压试验等测试项目，电压配合更加合理、测试精度及稳定性更好。
我公司生产的成套安全工器具检测设备具有多项专利，使测试更加方便、准确，而且确保了试验人员的人身安全。
主要技术参数
HZYD-B
HZYD-B型验电器启动电压测试支架试品更换状态
主要技术参数：
（2）、测试项目及参数

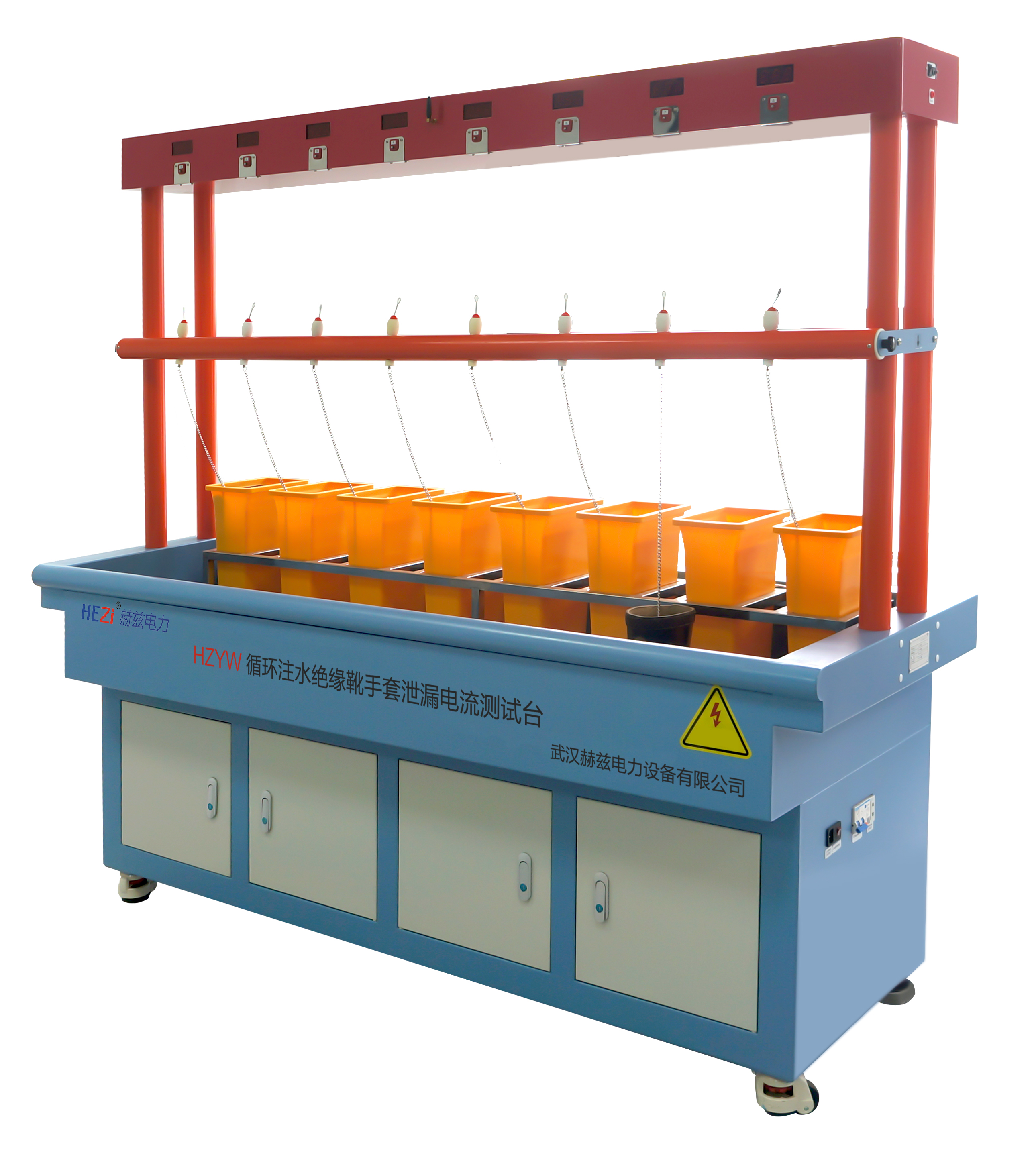

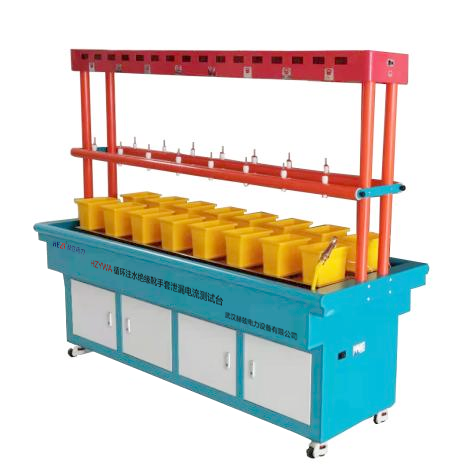

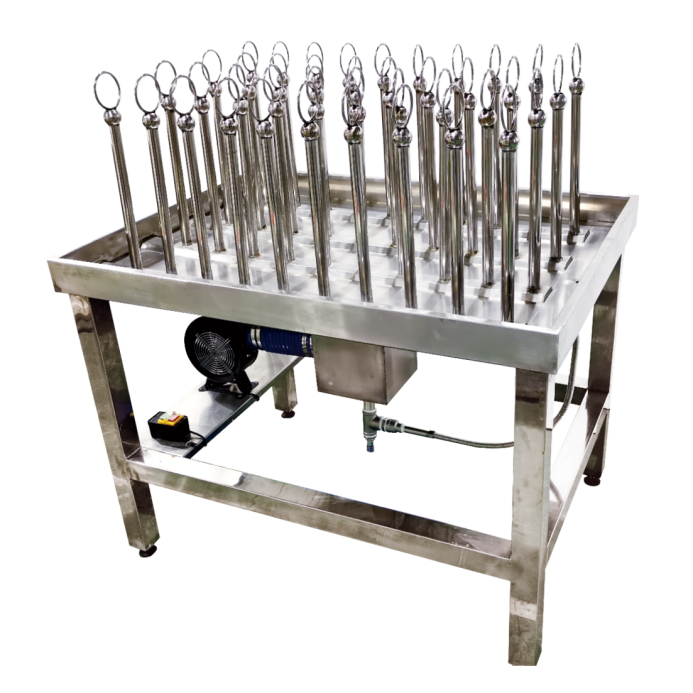

（3-2）HZYWA循环注水绝缘靴手套泄漏电流测试台
为了提高工作效率，还有一种16路循环注水绝缘靴手套耐压泄漏电流测试台可供选择，试品配置采用双面排列，充分利用空间进行试验，占地面积小、工作效率高。
主要技术参数：
（三）HZKG-40 绝缘手套快干装置
手套快速晾干装置整体采用304不锈钢制作，在潮湿环境使用不会生锈。快速晾干架采用鼓风吹干方式快速风干手套，每只手套内部具有一个出风口，通过大风量鼓风机向每只手套内部鼓风，实现快速风干的效果。手套快速晾干装置未采用加热方式烘干，避免了温度过高对手套产生的伤害。
主要技术参数：

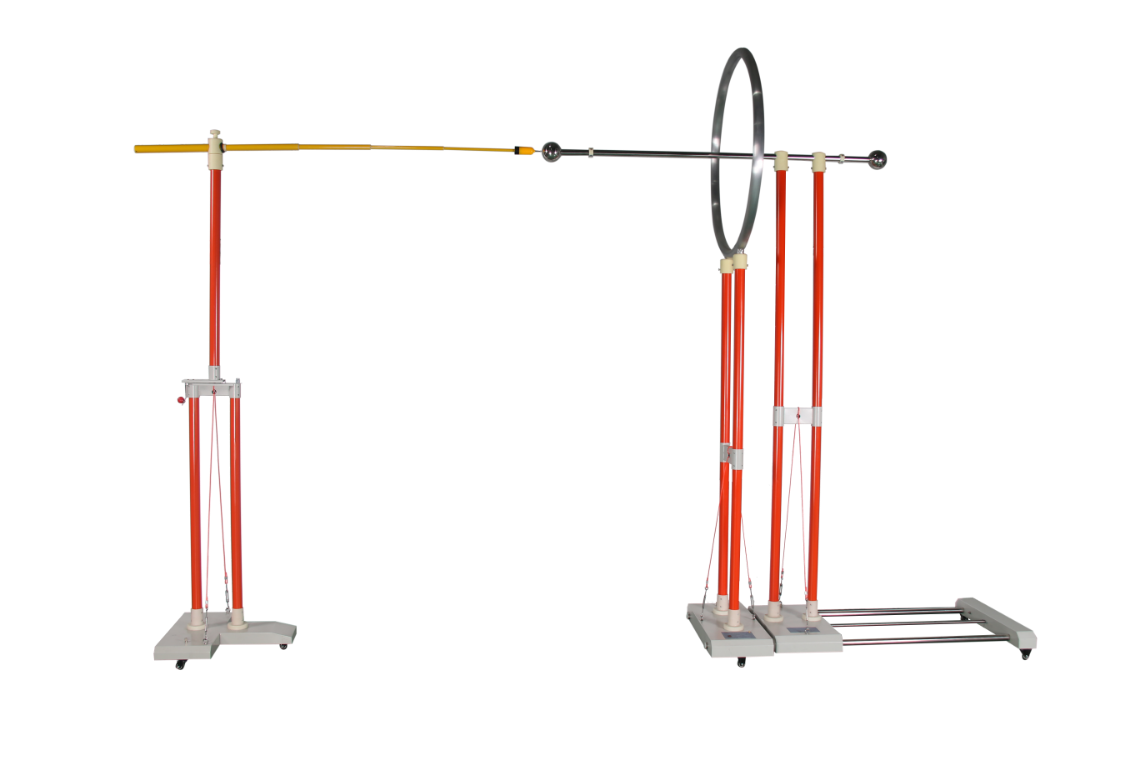

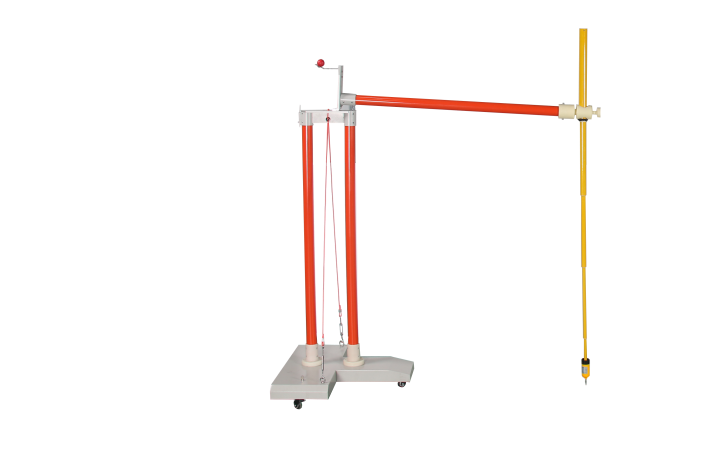

（四）HZYD-A遥控电动验电器测试支架
为了准确测量验电器的启动电压，必须建立一个均匀电场。根据电力行业标准DL740《电容型验电器》设计开发了遥控电动验电器测试支架。
功能特点：
主要技术参数

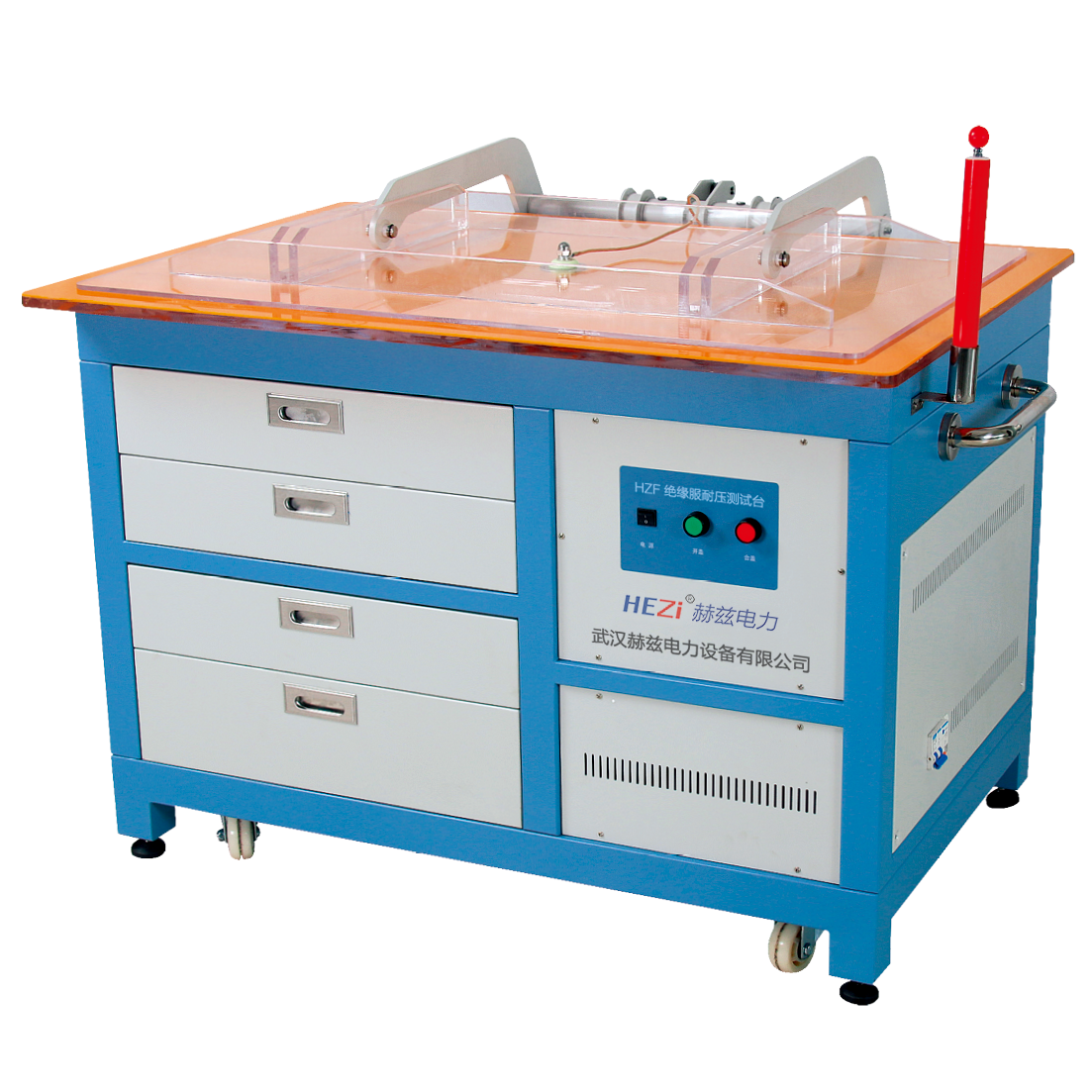

（五）HZF 绝缘服耐压测试台
带电检测和带电检修是电力系统近年来重点推行的发展方向，10~35kV系统带电作业采用绝缘隔避方式进行，所采用的安全防护器具主要有绝缘衣、绝缘裤、绝缘披肩、绝缘套袖等个人穿戴绝缘防护用品以及绝缘毯、遮蔽罩等绝缘隔离用品。这些防护用品是否有效直接威胁到操作人员的生命安全保障，因此对安全防护器具的检测显得尤为重要。我公司研发的绝缘服测试台可以自动完成绝缘服的检测，适用于电科院、电力系统带电作业班等单位使用。
主要功能特点：
主要技术参数

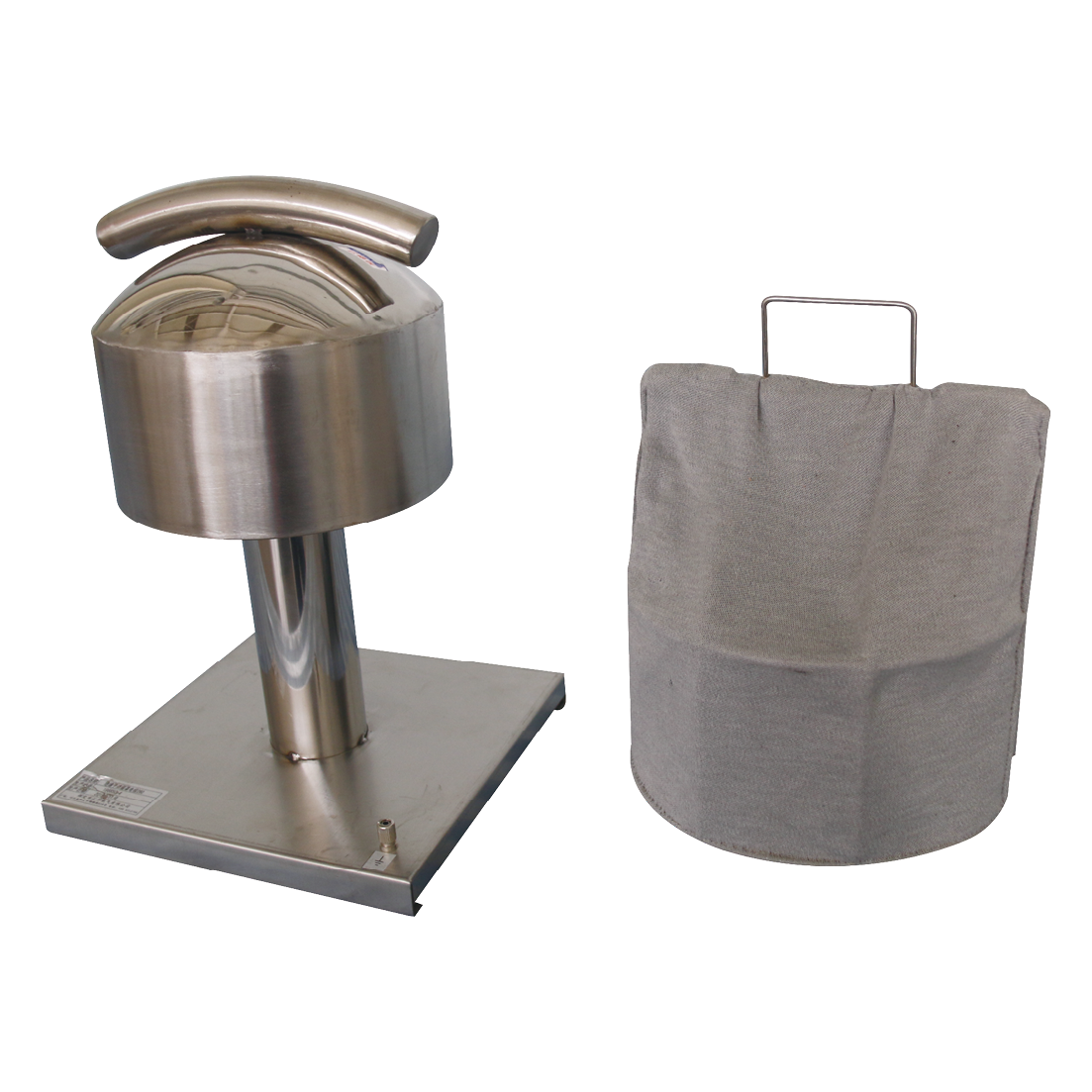

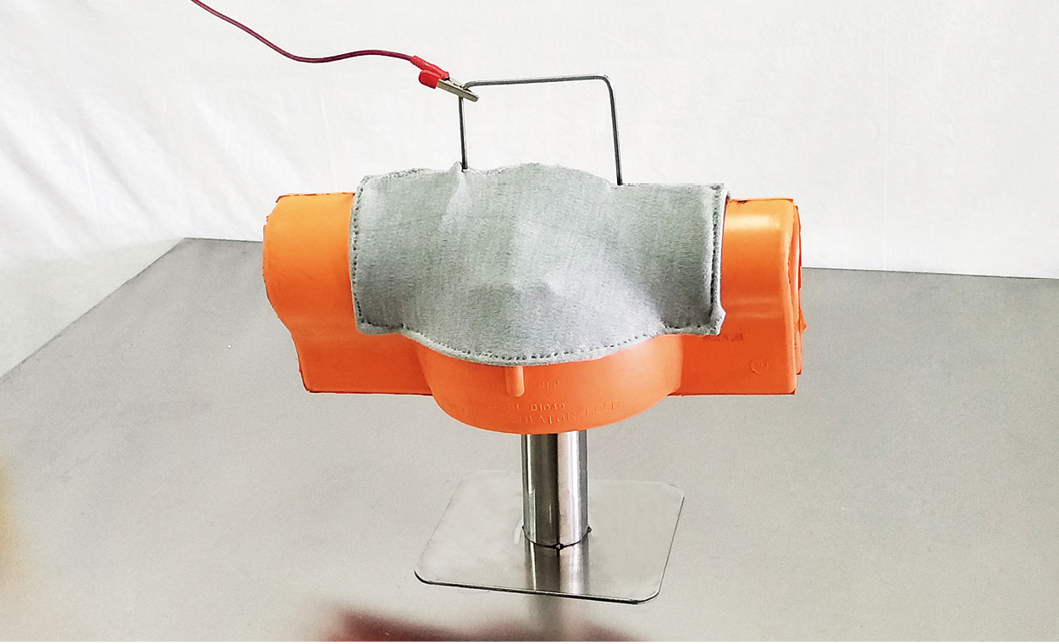

（六）HZYZ 系列遮蔽罩测试平台
带电作业遮蔽罩多种结构形式，耐压试验需要根据遮蔽罩结构制作贴合度高的内外电极。传统方式采用金属铝进行加工制作，但由于铝制品尽管进行了表面氧化处理，也会随着使用时间的加长出现磨损。一旦磨损在使用过程中就会有铝粉及氧化铝脱落到遮蔽罩上，通过测试以后，遮蔽罩表面上会携带导电粉末使遮蔽罩绝缘性能下降，绝缘性能的下降将会直接威胁到带电作业人员的人身安全。
我公司研发的遮蔽罩电极采用SU304不锈钢结合优质导电布材料制成，解决了金属粉末脱落的问题，同时采用导电布直接与遮蔽罩接触，避免了金属直接与遮蔽罩接触可能造成的划伤损坏。
主要技术参数

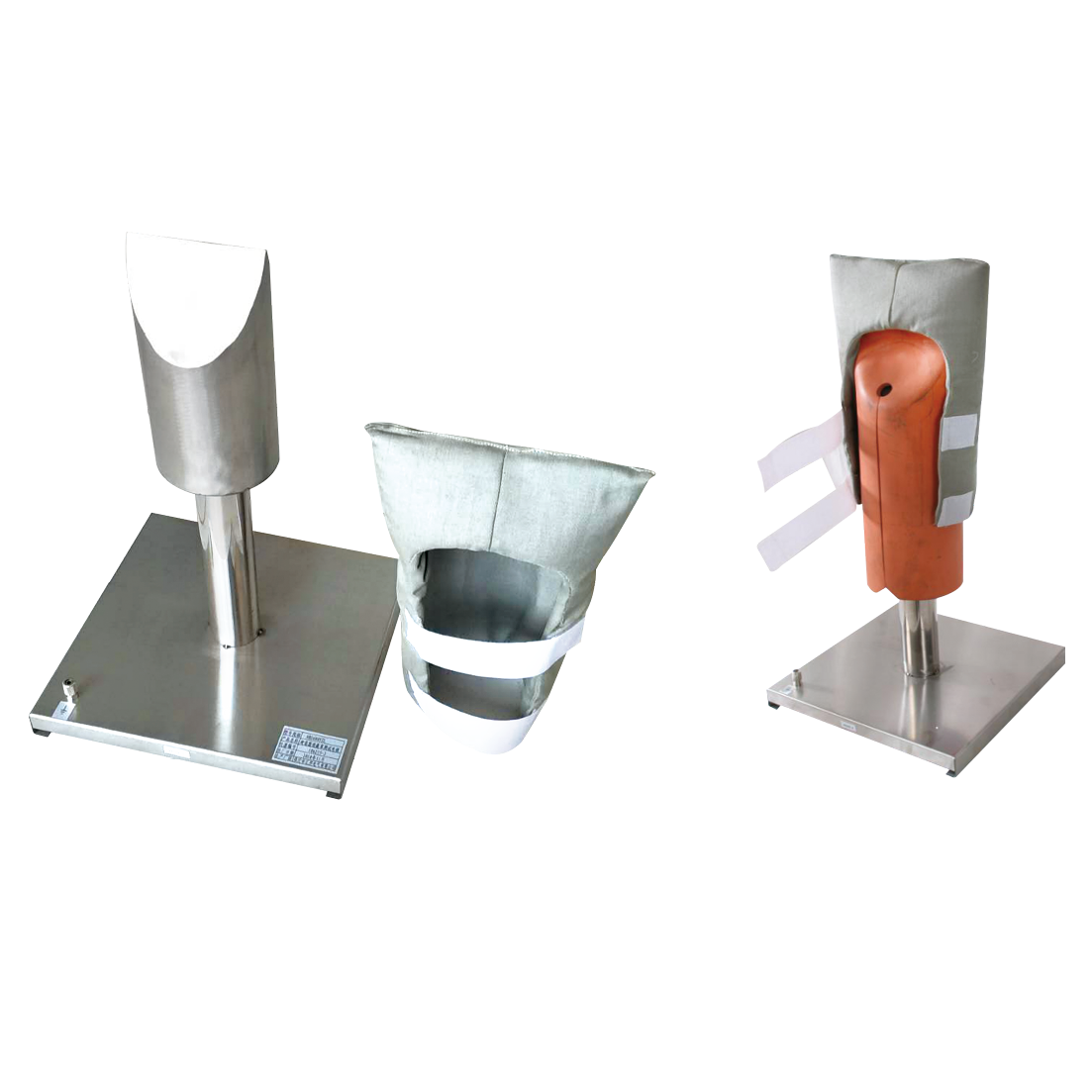

2、各型遮蔽罩电极

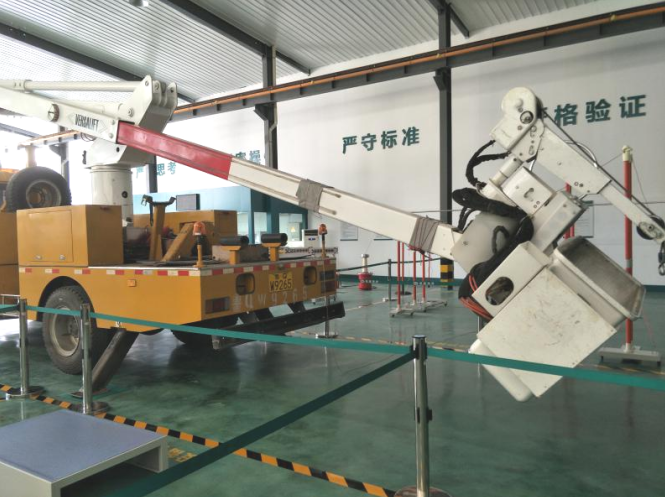

（7）HZ-DBC绝缘斗臂车试验系统
绝缘斗臂车在带电作业过程中是频繁使用的机械设备，带电作业人员乘坐在斗臂车绝缘斗内进行带电作业，斗臂车的绝缘性能对带电作业人员的安全具有至关重要的作用。DLT 976-2017 《带电作业工具、装置和设备预防性试验规程》对绝缘斗臂车的电气试验具有严格规定，试验周期12个月，同时要进行绝缘上臂、绝缘下臂、绝缘外都、绝缘内衬、绝缘吊臂进行工频耐压试验。试验过程中应无闪络、无击穿、无明显发热。绝缘上臂还要求泄漏电流不大于400微安。

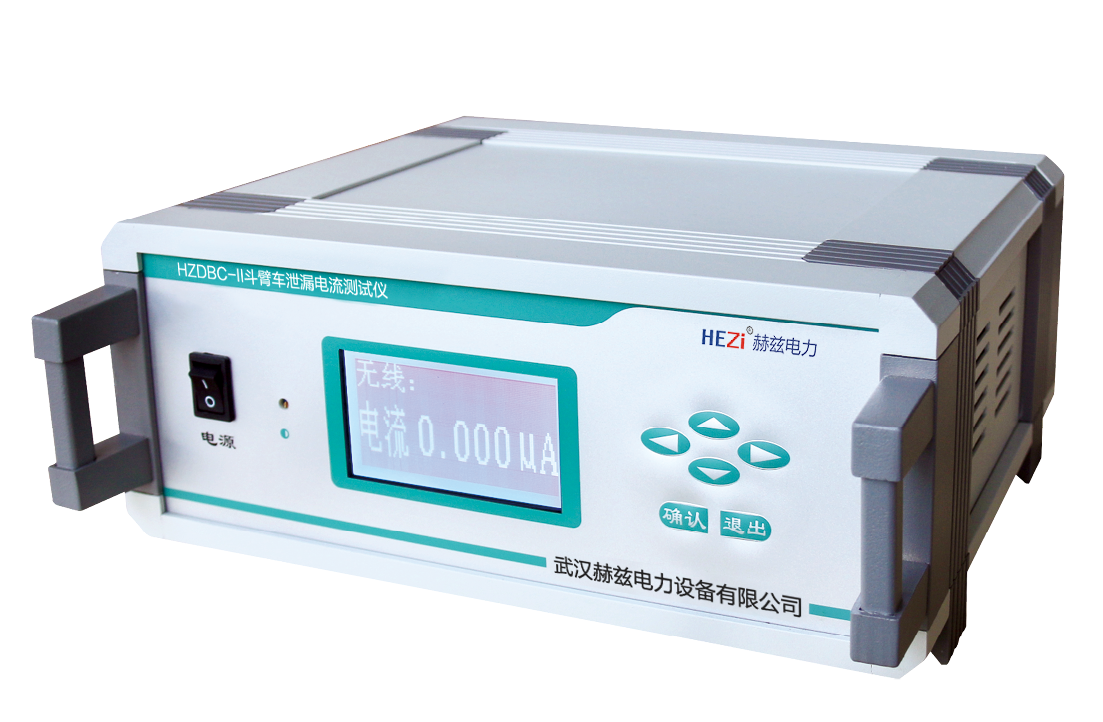

HZDBC绝缘斗臂车试验系统由斗臂车测试水槽、高压电极、绝缘臂电极、无线微安表等设备构成。
五、力学试验系统配置及技术参数

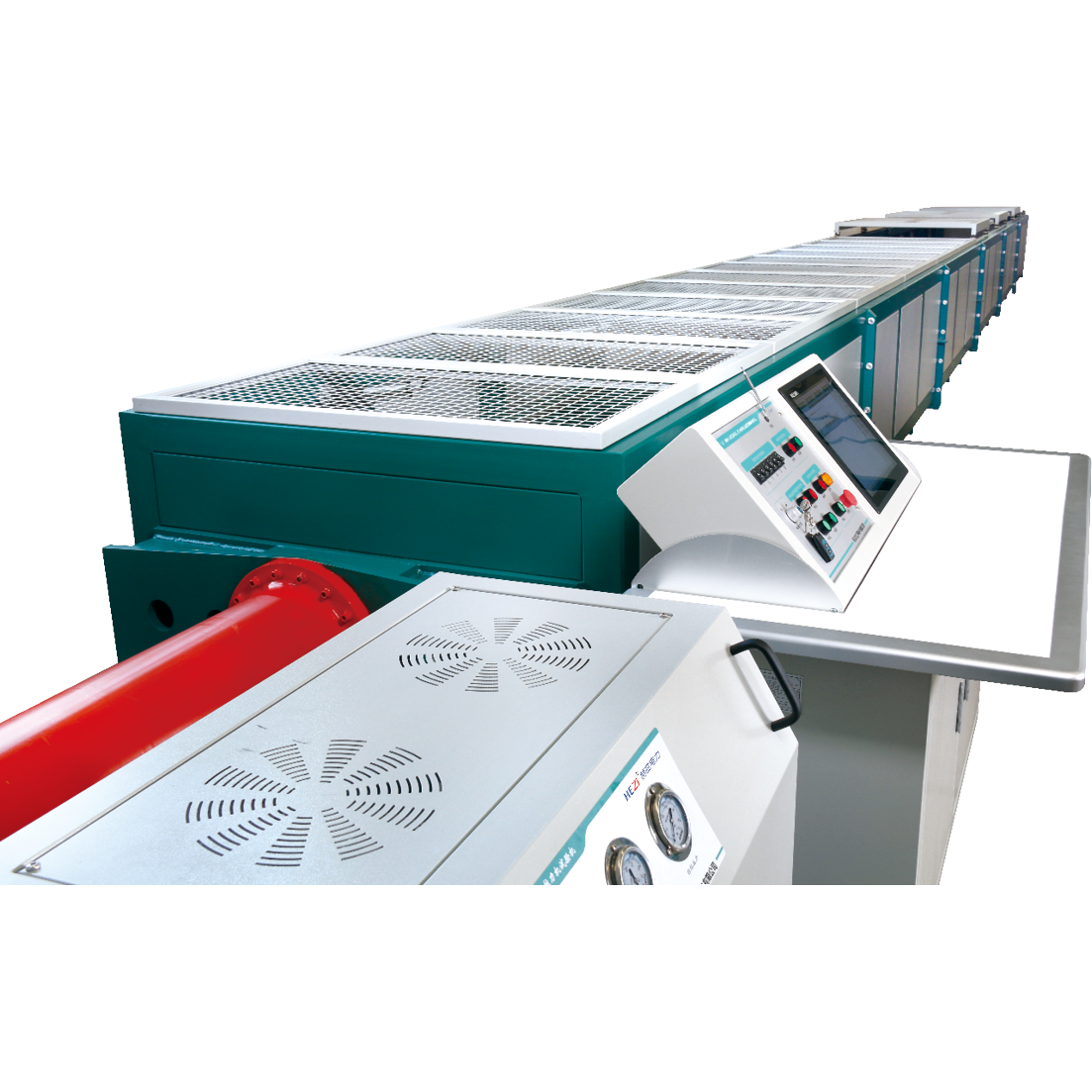

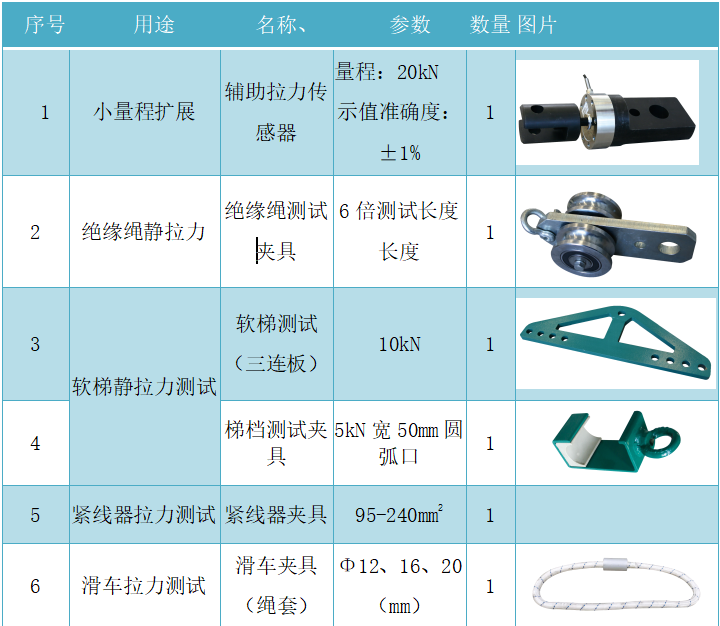

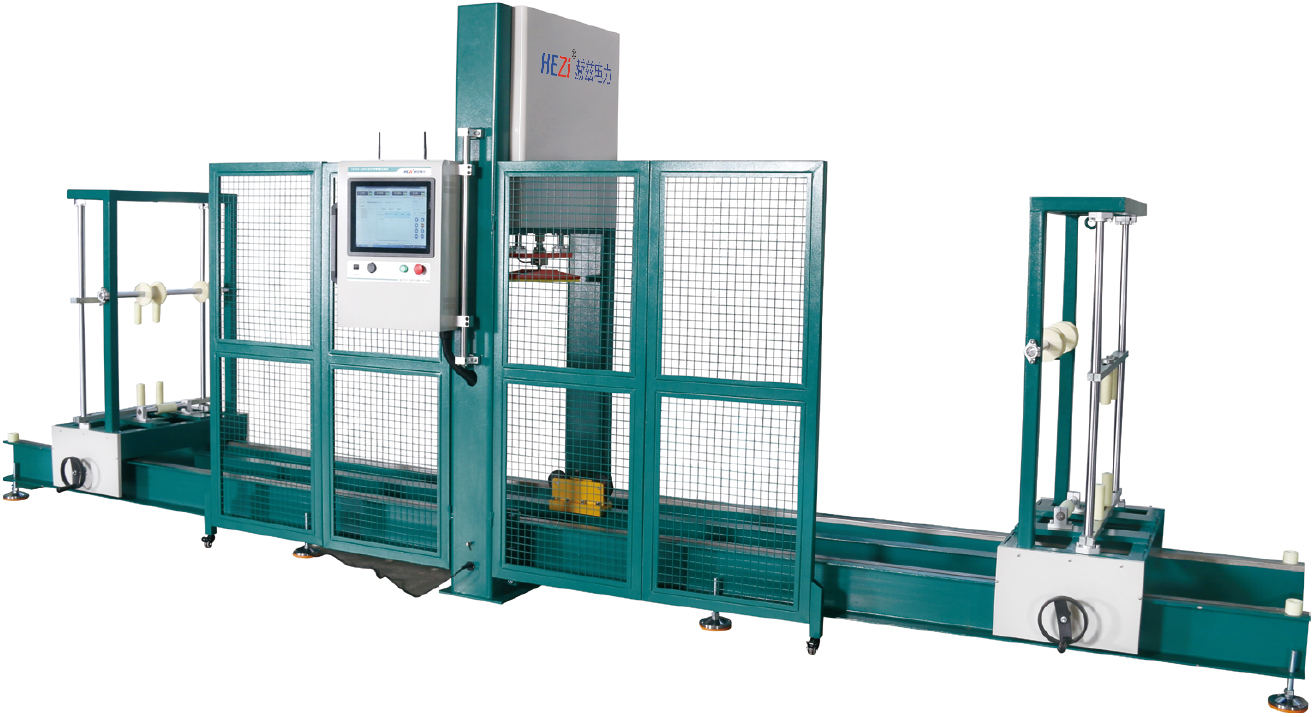

（一）HZWC-II（100-1000KN）卧式拉力机试验机
用途和特点：
主要技术参数：

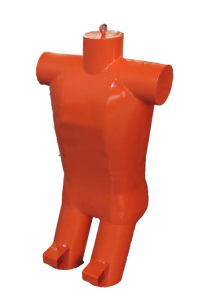

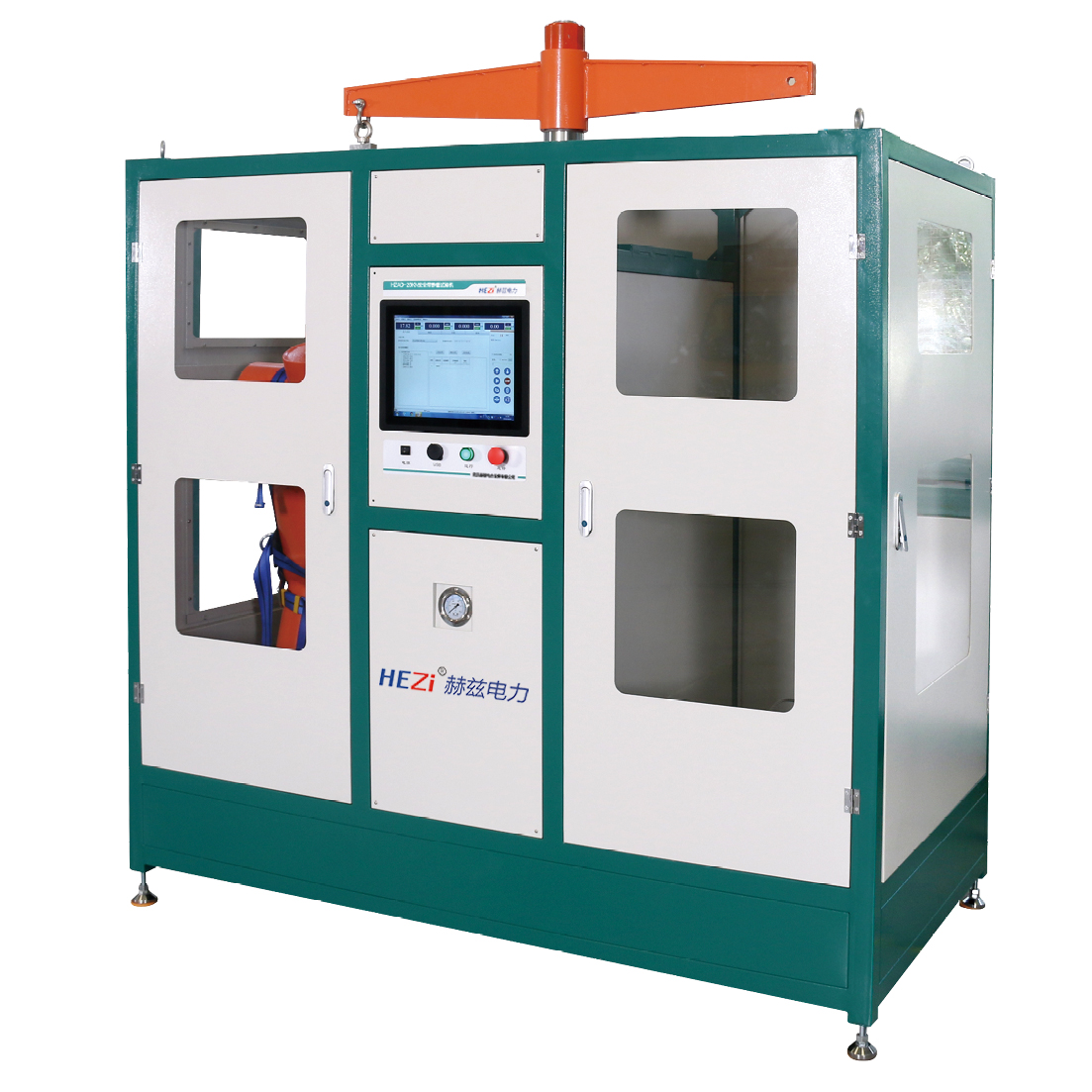

（三）HZMR-30标准模拟人
用途和特点：
主要技术参数：

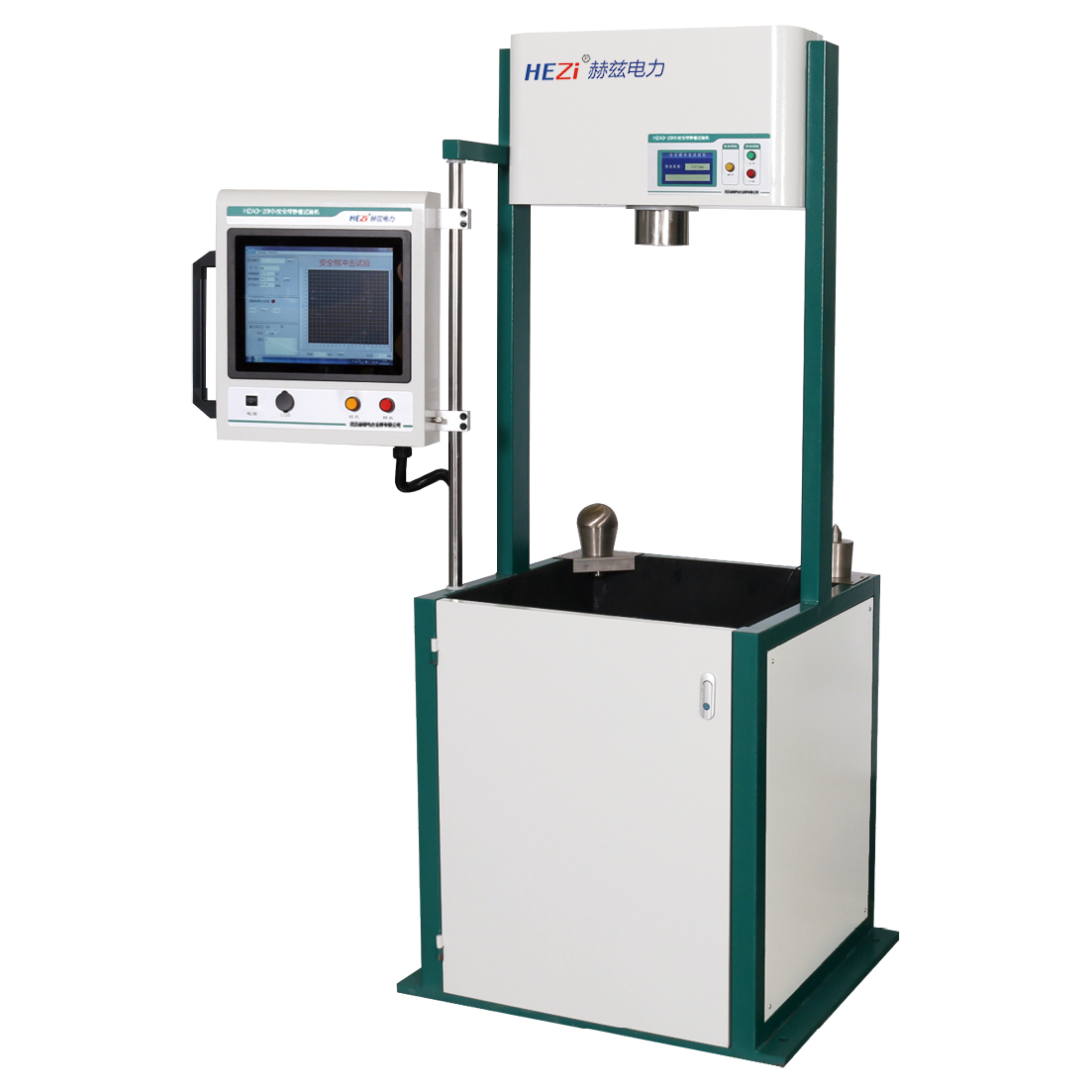

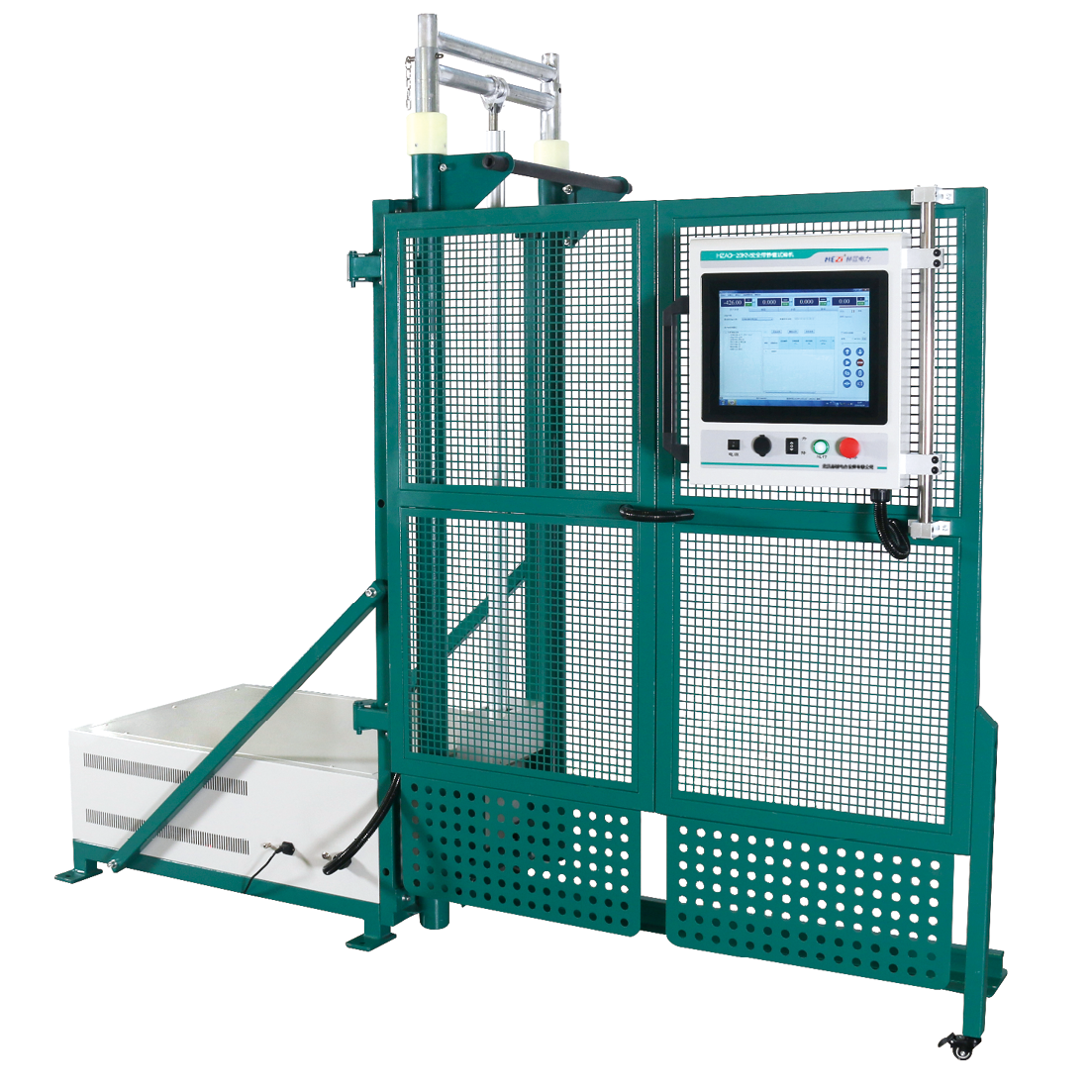

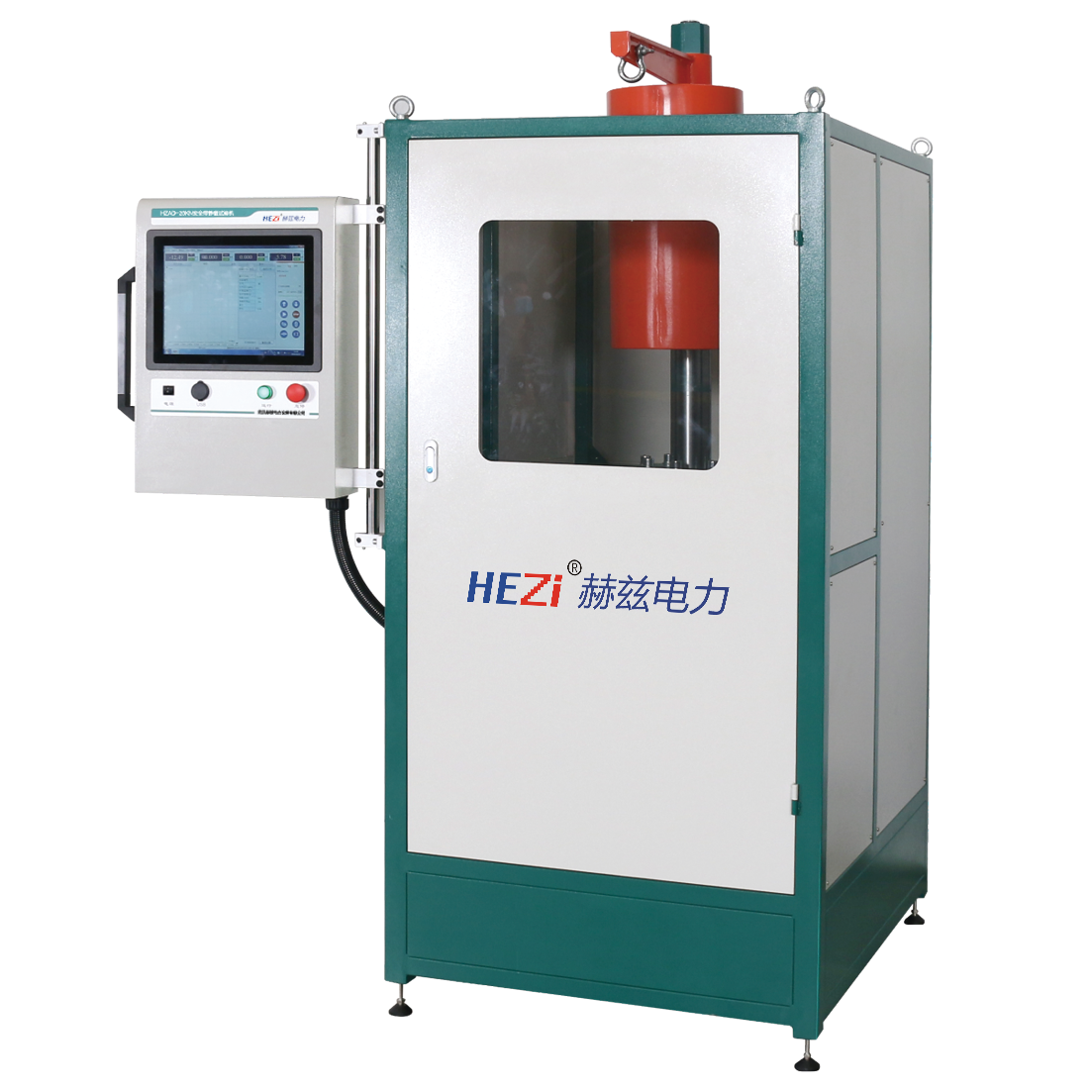

（四）HZAM-200安全帽冲击试验机
用途和特点：
主要技术参数：
（五）HZTJ-5000梯具静载试验机
用途和特点：
主要技术参数：
（六）HZJD-5000脚扣登高板静载试验机
用途和特点：
主要技术参数：
（七）HZKW绝缘杆抗弯动静负荷试验机
用途和特点：
主要技术参数

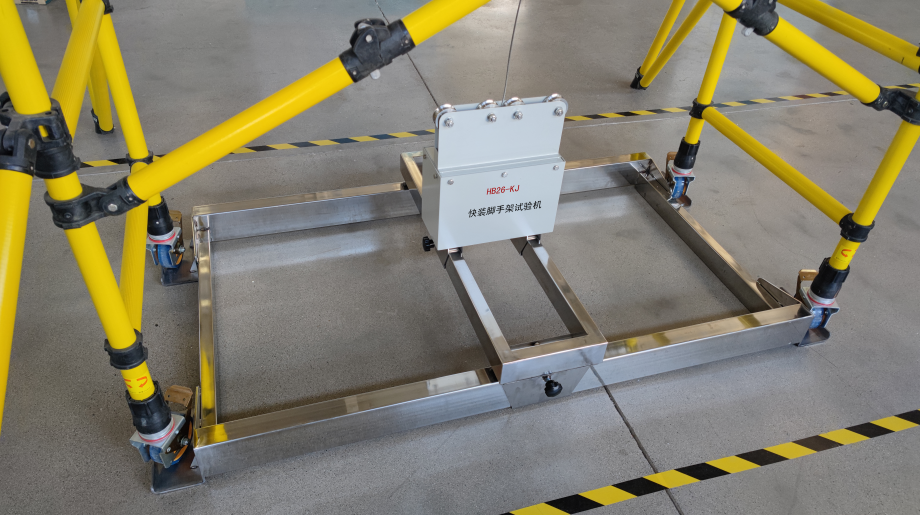

（八）HZKJ-26快装脚手架试验机
用途和特点：
主要技术参数：

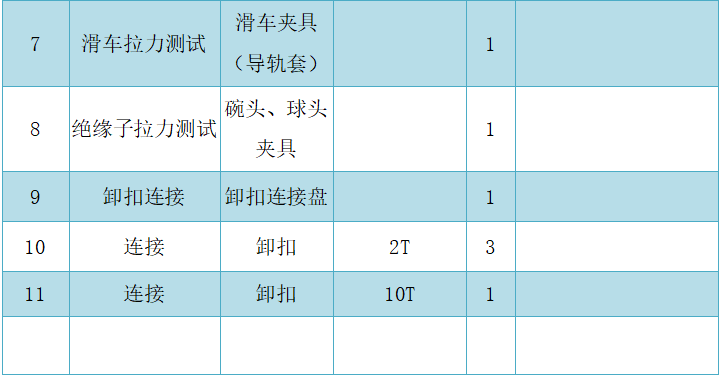

附件：

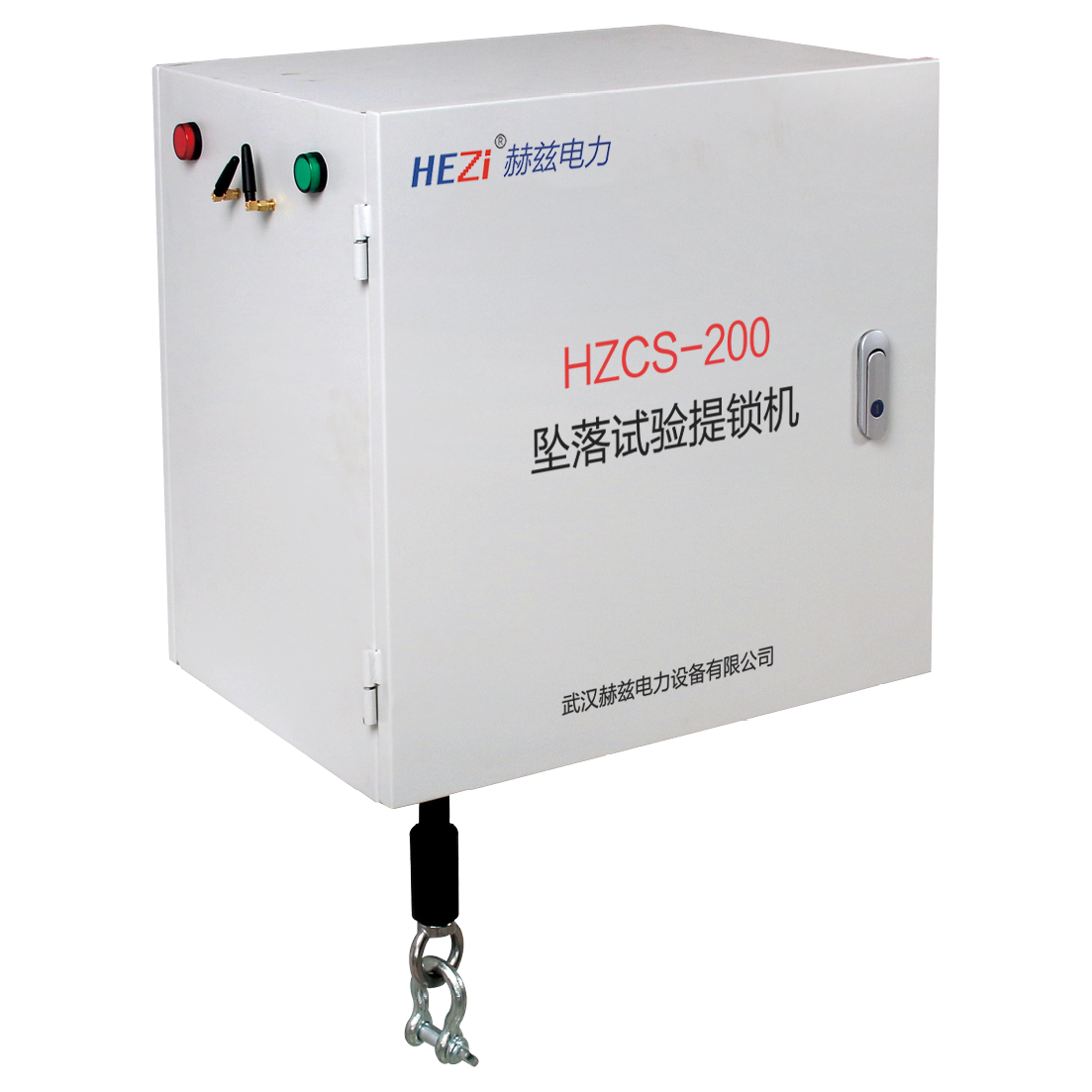

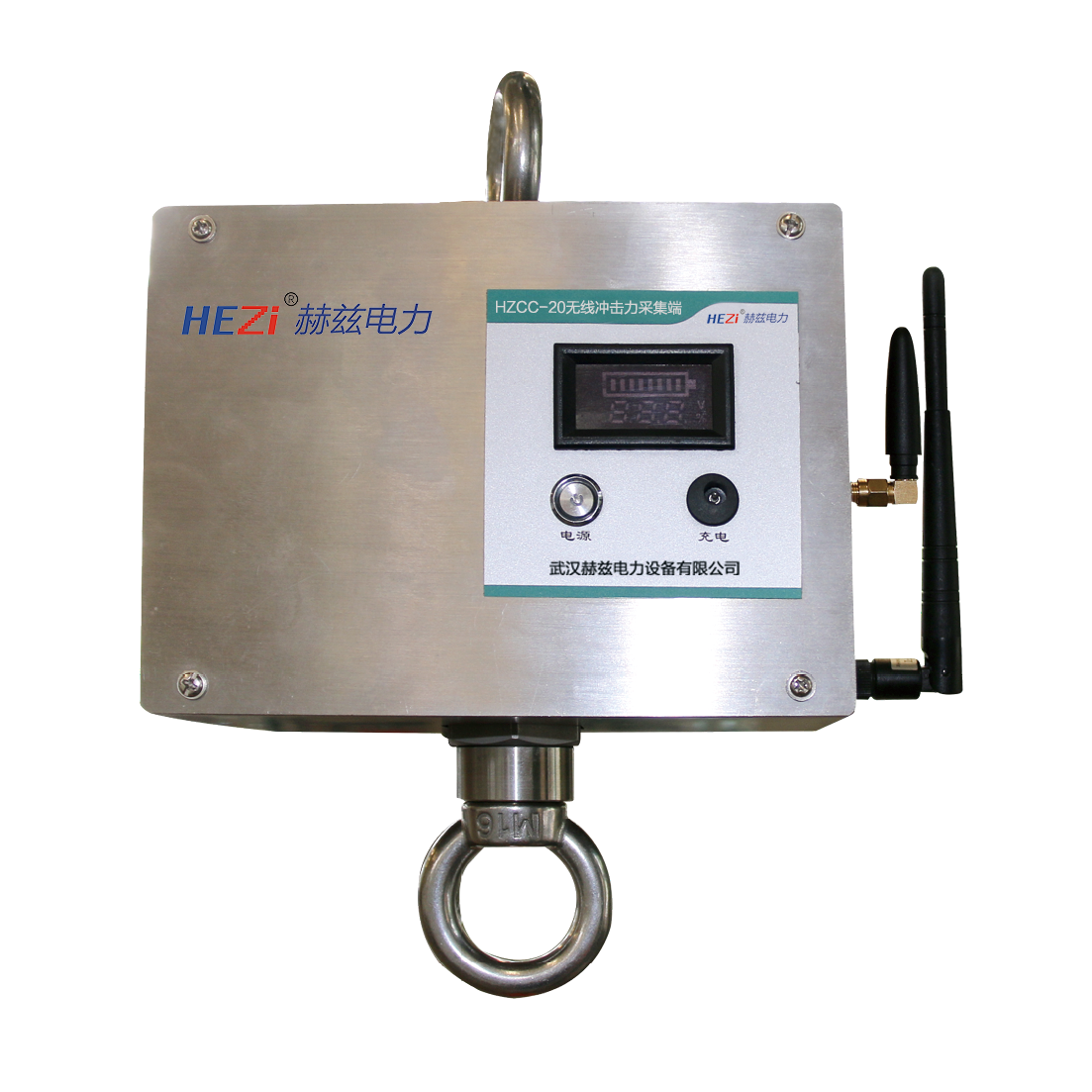

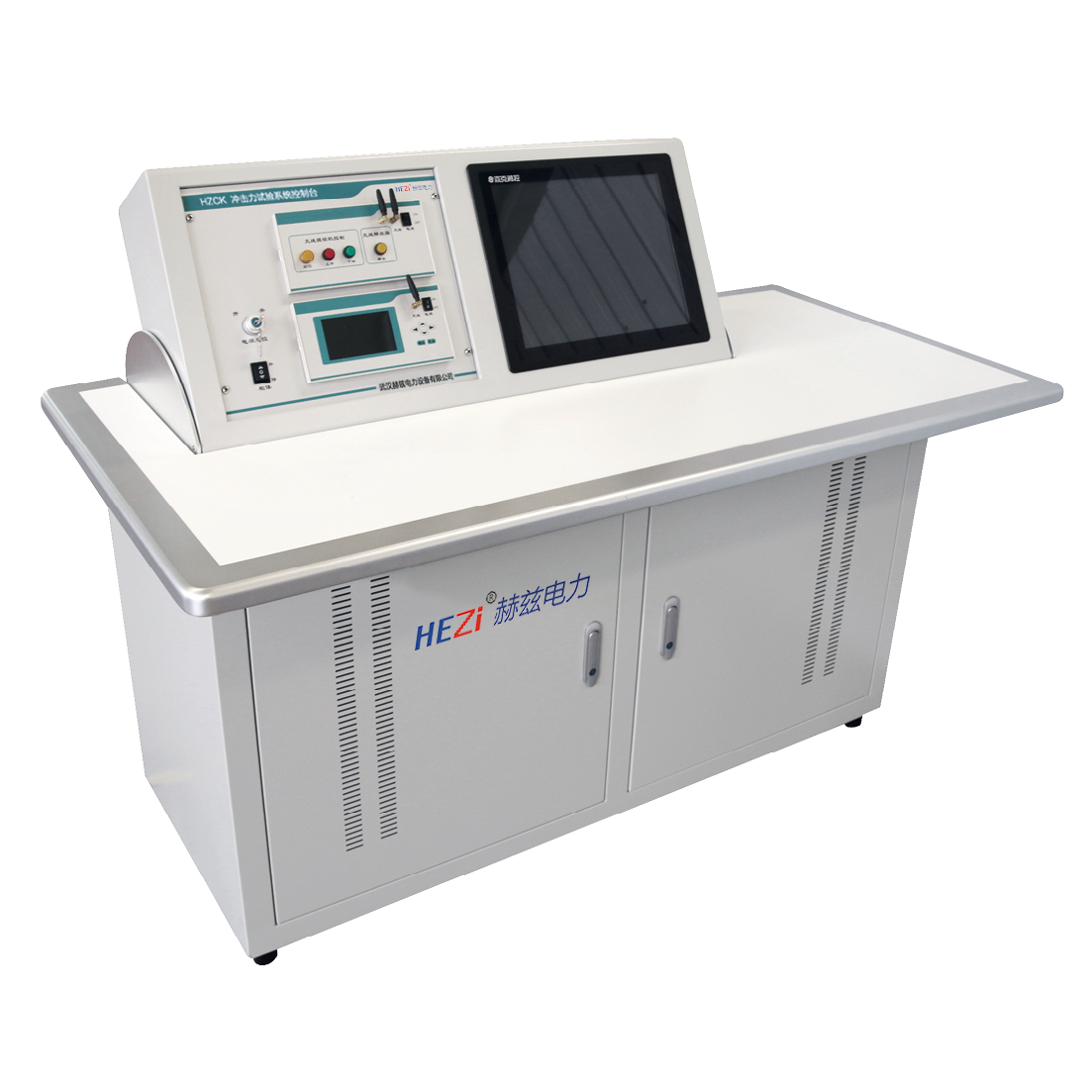

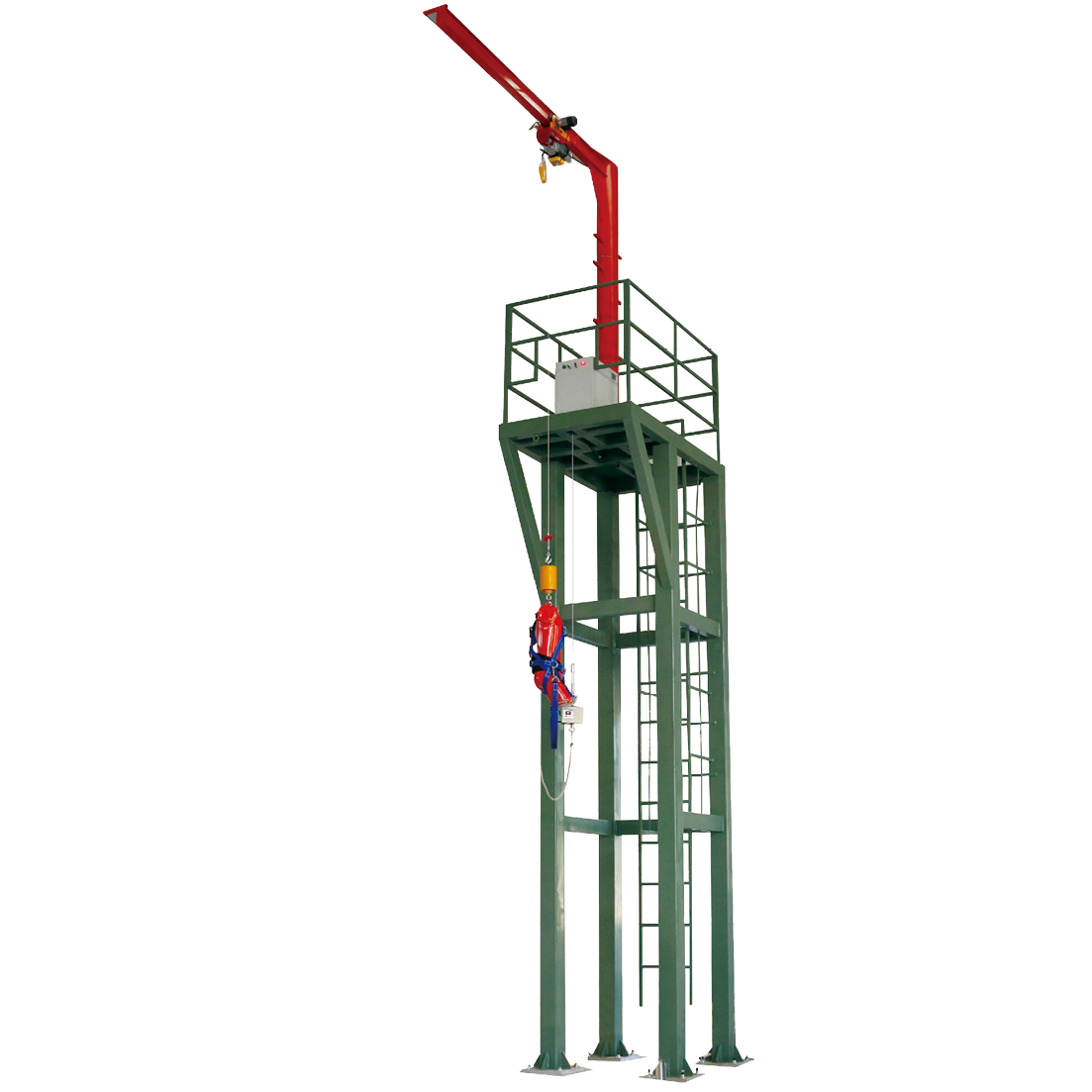

（九）HZC高空坠落冲击试验装置

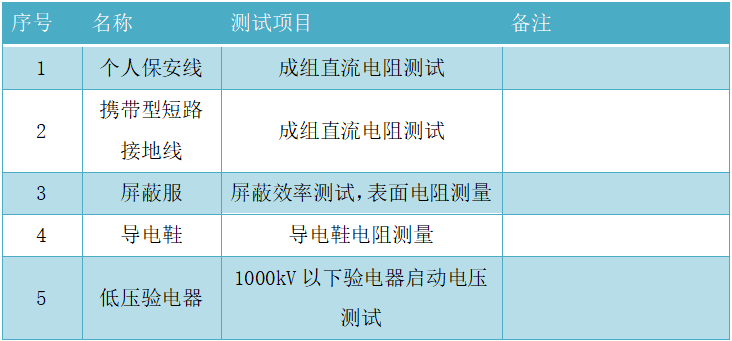

六、电气参数测量

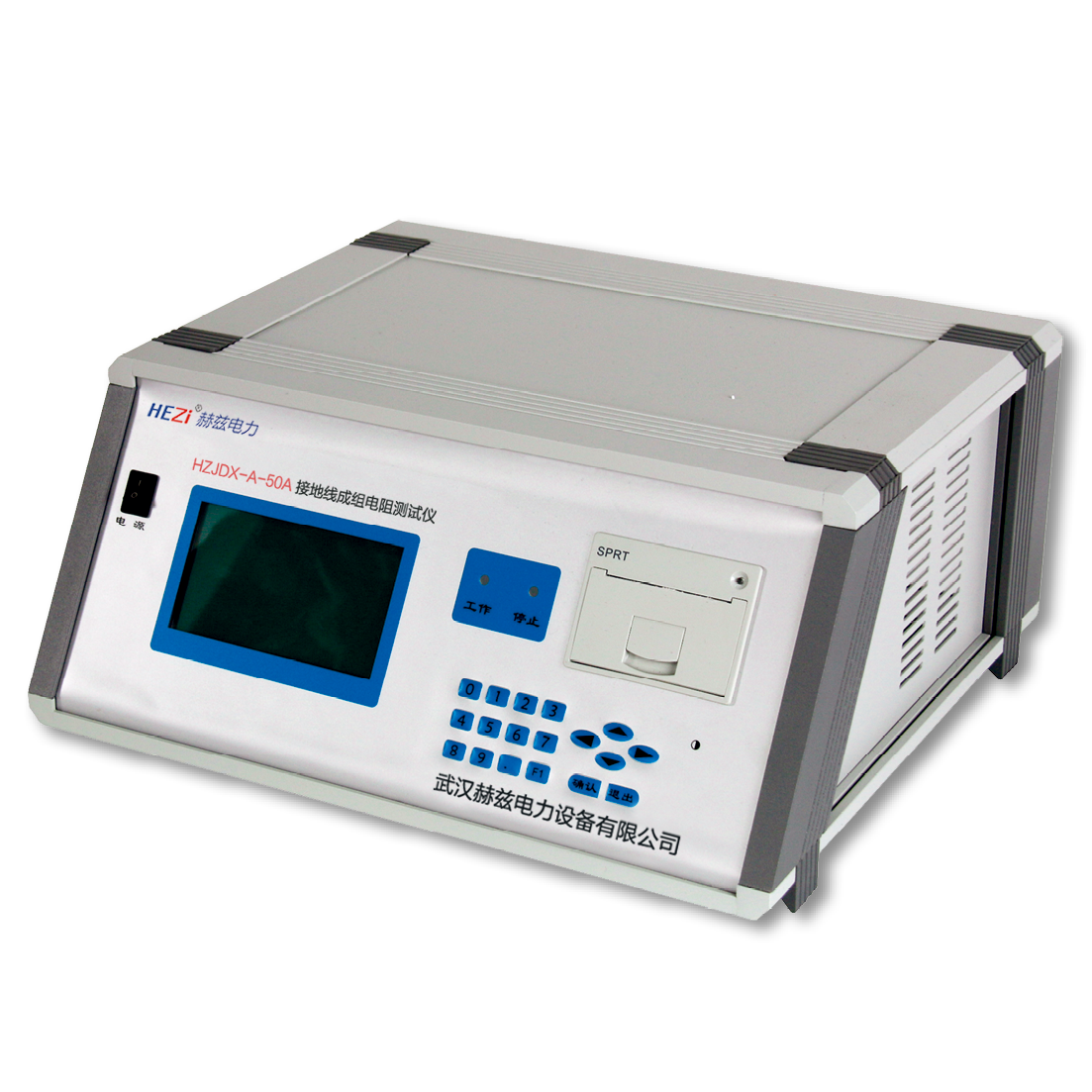

（一）HZJDX-A-50A 接地线成组电阻测试仪
功能特点
技术参数

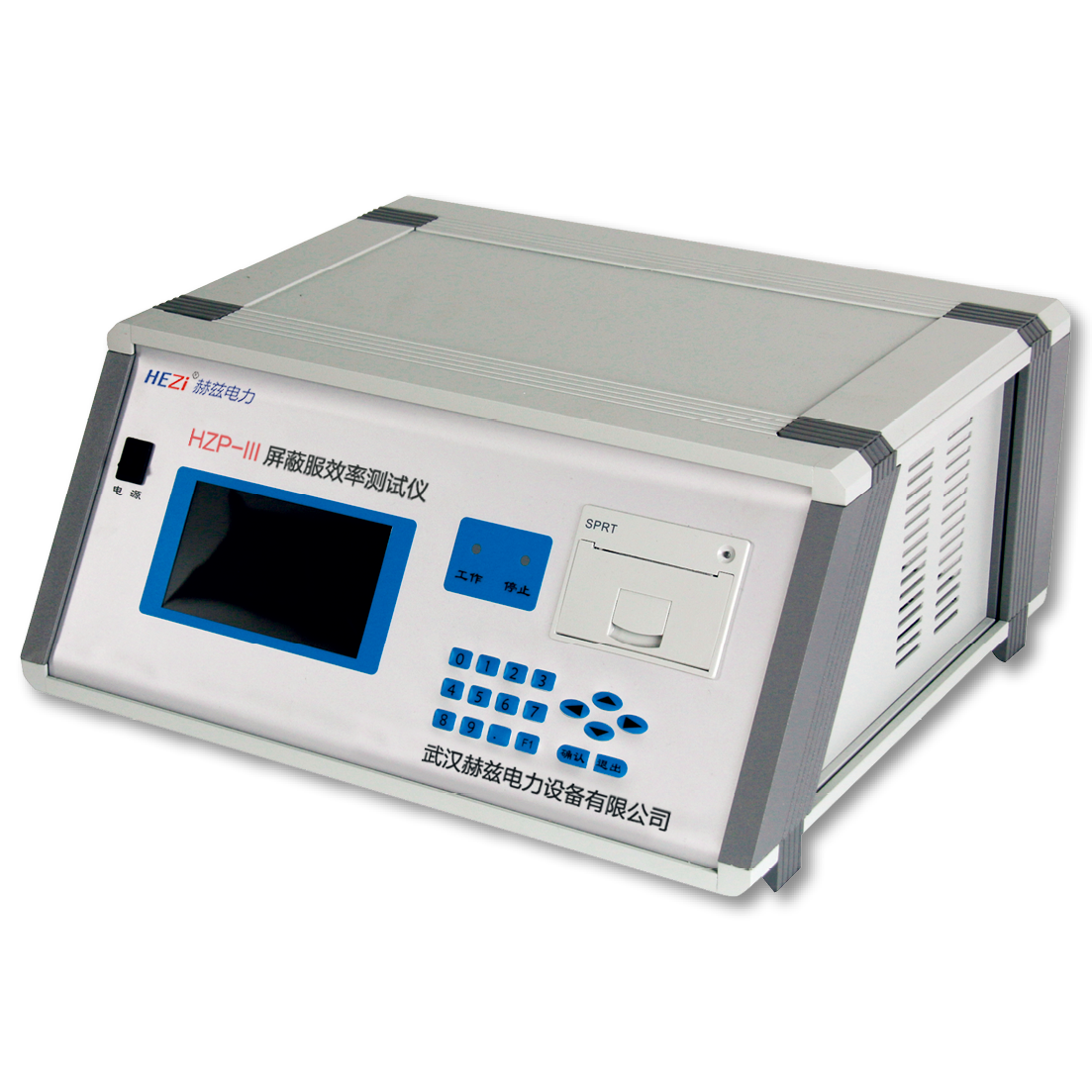

（二）HZP-III屏蔽服效率测试仪
功能及特点
技术参数

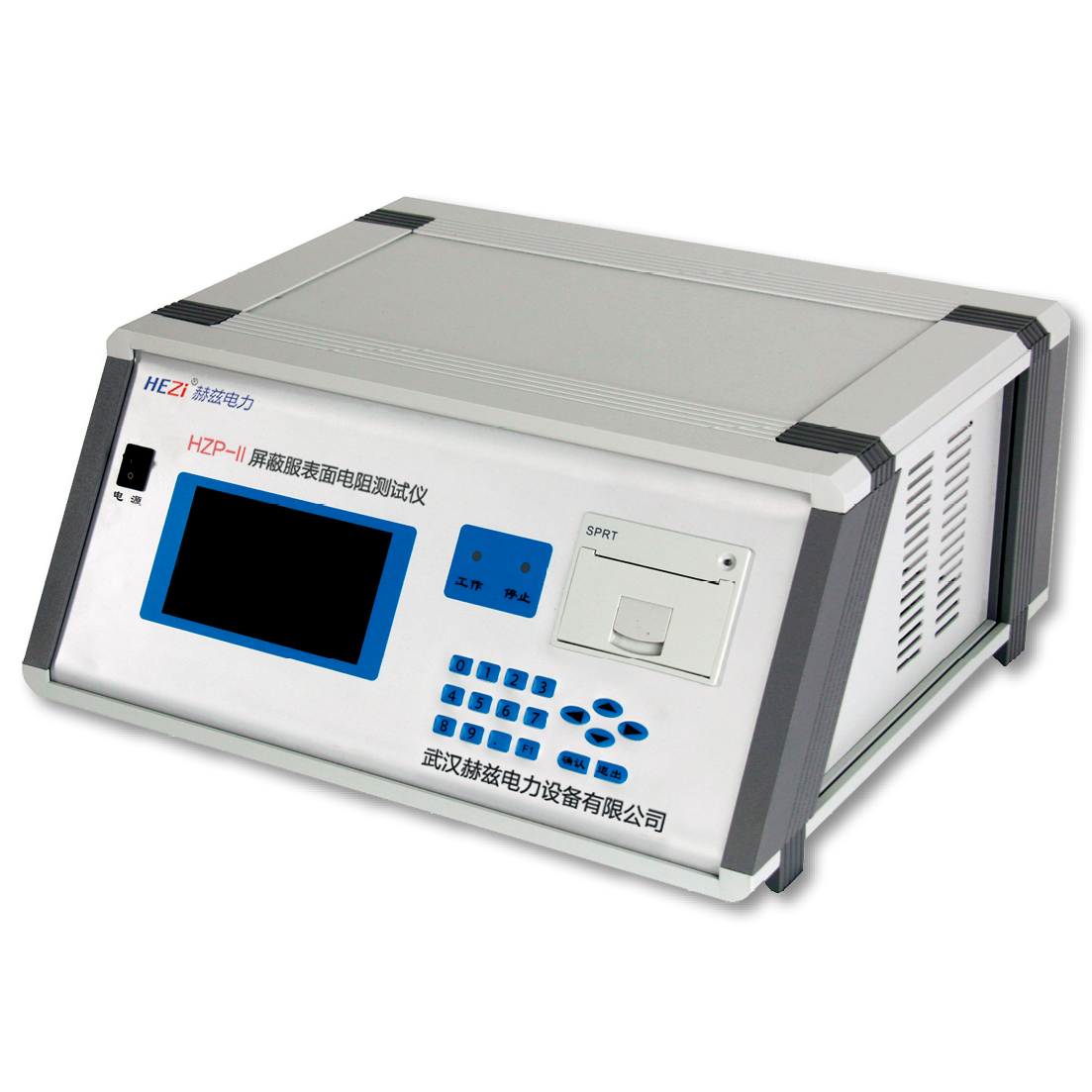

（三）HZP-II屏蔽服表面电阻测试仪
功能特点

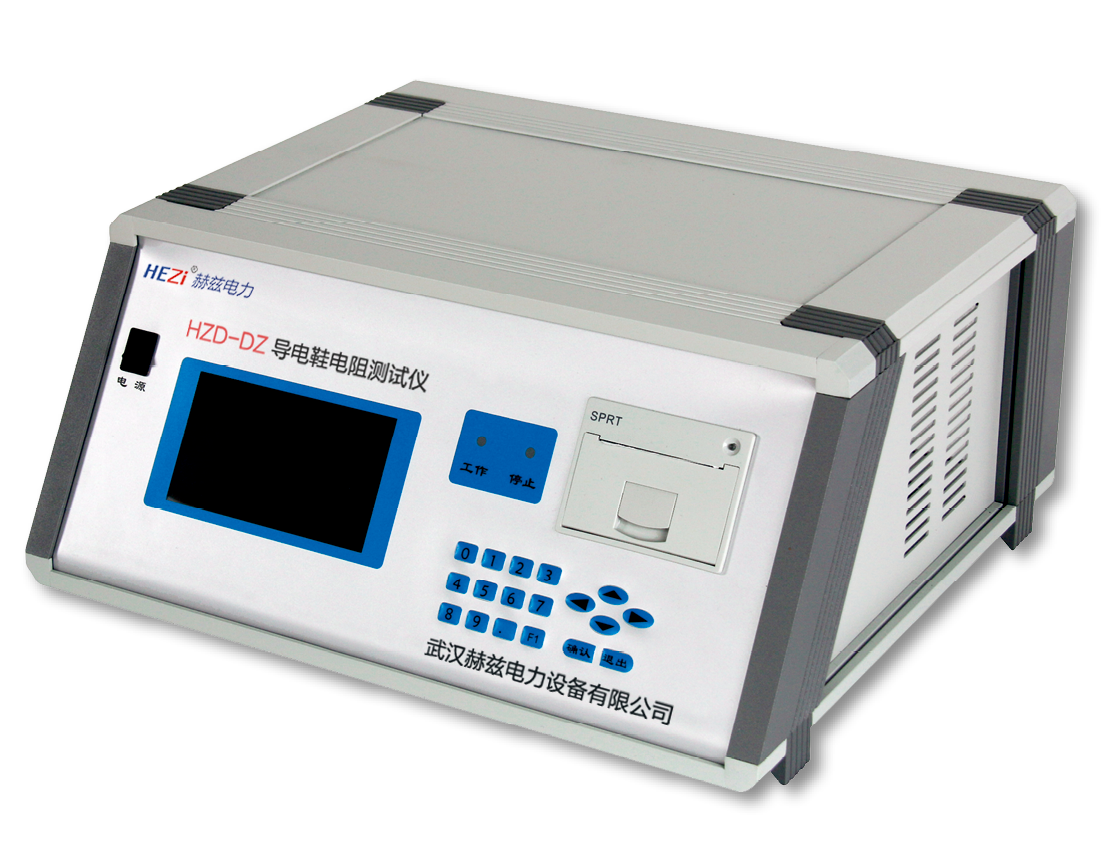

（四）HZD-DZ导电鞋电阻测试仪
功能特点：

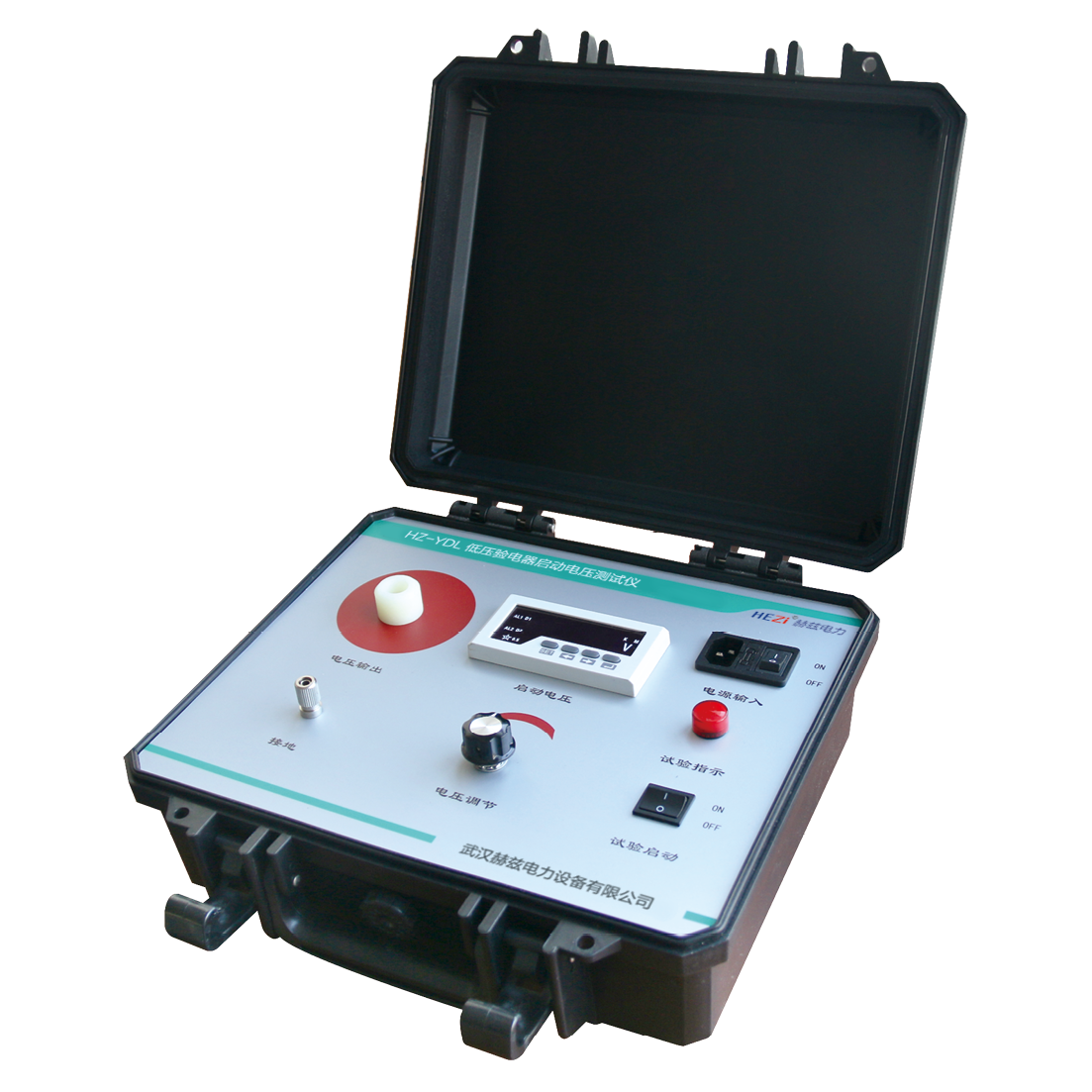

（五）HZ-YDL低压验电器启动电压测试仪
验电器的启动电压合格范围在额定电压的10%-45%之间，低压验电器采用直接上电测试法进行测量。单独搭设试验环境较为繁琐且有安全隐患，本设备将试验所需的电压调节、电压监测、电压输出功能集成于一体，可以方便、准确的对验电器启动电压进行测试。
七、库房环境监控系统
1、概述
安全工器具及带电作业工器具试验室所受理的试品，在试验室存放过程中应妥善保管，保存条件应满足DL/T974_2005《带电作业工具库房》工器具保存环境温湿度要求，避免试品在检测过程中出现损坏或性能降低。
2、工器具库房技术参数要求
试验室工器具应设置待检库、已检合格库及不合格品库。待检库、已检合格库根据试品种类，一般硬质工器具保存温度范围5℃~40℃内，带电作业绝缘遮蔽用具绝缘防护用具保存温度范围10℃~21℃之间。库房内湿度应不大于60%。同时需要对库房温湿度参数进行记录并需要良好通风。不合格品库无参数要求，但需要严格隔离，同时应对不合格品进行破坏处理。
3、工器具库房设备配置
库房为满足库房环境要求，需要建立封闭保温安全工器具及带电作业工器具库房，库房安装专用环境监控系统，包含空调、加热器、除湿机、排风扇、温湿度传感器、烟雾超温传感器及环境监控装置。
4、设备参数
八、环境检测系统
安全工器具检测对于环境参数具有严格的要求。检测过程中需要如实记录试验环境的温度、湿度、气压等参数。由于安全工器具实验室检测项目多、面积大，分为不同试验室及试验区，考虑到各检测区域参数的差异，要求各个工位都具有温湿度测试单元进行温湿度测量。通常情况下采用人工记录温湿度，填写到试验报告中。这种方式会为检测增加较多的工作量降低了工作效率。
随着安全工器具云平台管理系统的应用、环境监测需要达到自动化无纸化办公的要求，我公司研发了物联环境监测系统，可以将环境测试终端布置在试验室中各检测工位。通过互联网把所有测试单元的数据实时采集到数据中心，然后在检测的过程中，各部位检测设备随时读取该位置检测单元的数据,即可得到环境的实时测量参数。采用本方案，不仅可以减少测试人员的工作量，同时还可以避免环境参数记录人为产生的差错。
物联环境检测系统由云平台系统检测软件、系统录像机及分布式摄像头、HZ6303物联环境监测端组成。摄像头及HZ6303物联环境监测端采集各工位图像视频信息及环境参数，记录在云平台上，供系统试验工位读取，同时留档保存。
2、系统录像机
3、数字摄像机
主要技术参数:
4、监控显示器

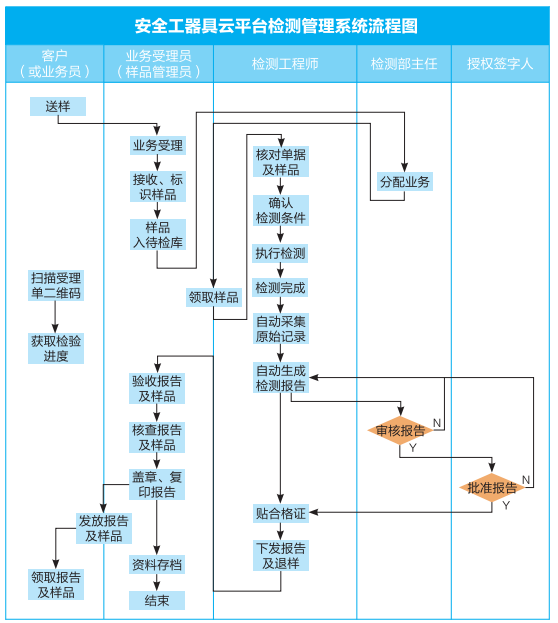

九、云平台试验管理系统
（一）系统简介

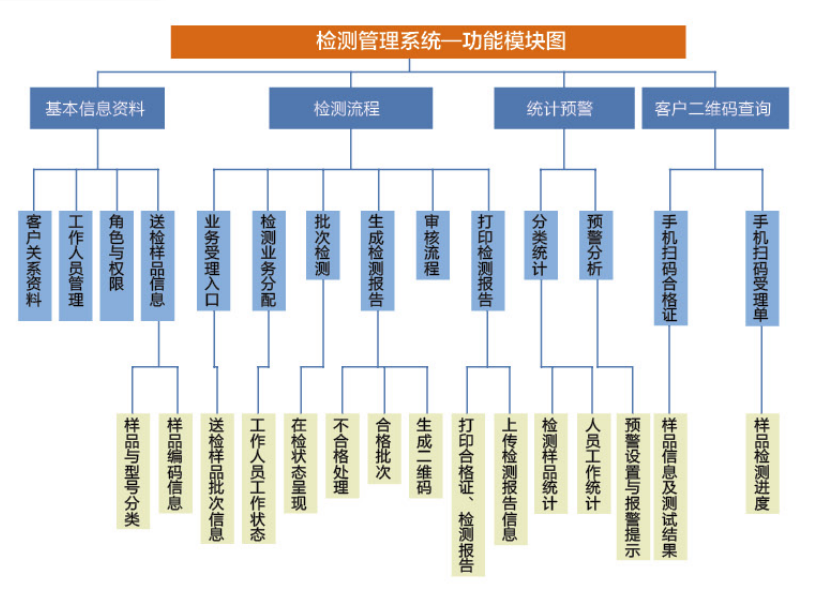

HZCTMS云平台试验管理系统（以下简称系统）针对安全工器具检测机构的整套检测流程而设计，是实现检测机构人（人员）、机（仪器）、料（样品、材料）、法（方法、质量）、环（环境、通讯）全面资源管理的计算机应用系统，通过云平台数据及流程管理软件应用形成一套完整的检验综合管理和检验质量监控体系，满足日常管理及监控要求，保证检测结果的准确可靠。它能全面优化检验管理，显著提高检测机构的数据可靠性和工作效率，提高质量控制水平。
（二）应用效果
（四）数据库自动备份
数据库可设置按规定时间自动备份，并且保证在服务器操作系统崩溃的情况下，修复后数据库仍能正常使用并不存在数据丢失、数据被破坏等情况。
（五）配套设备
技术参数：
主要技术参数

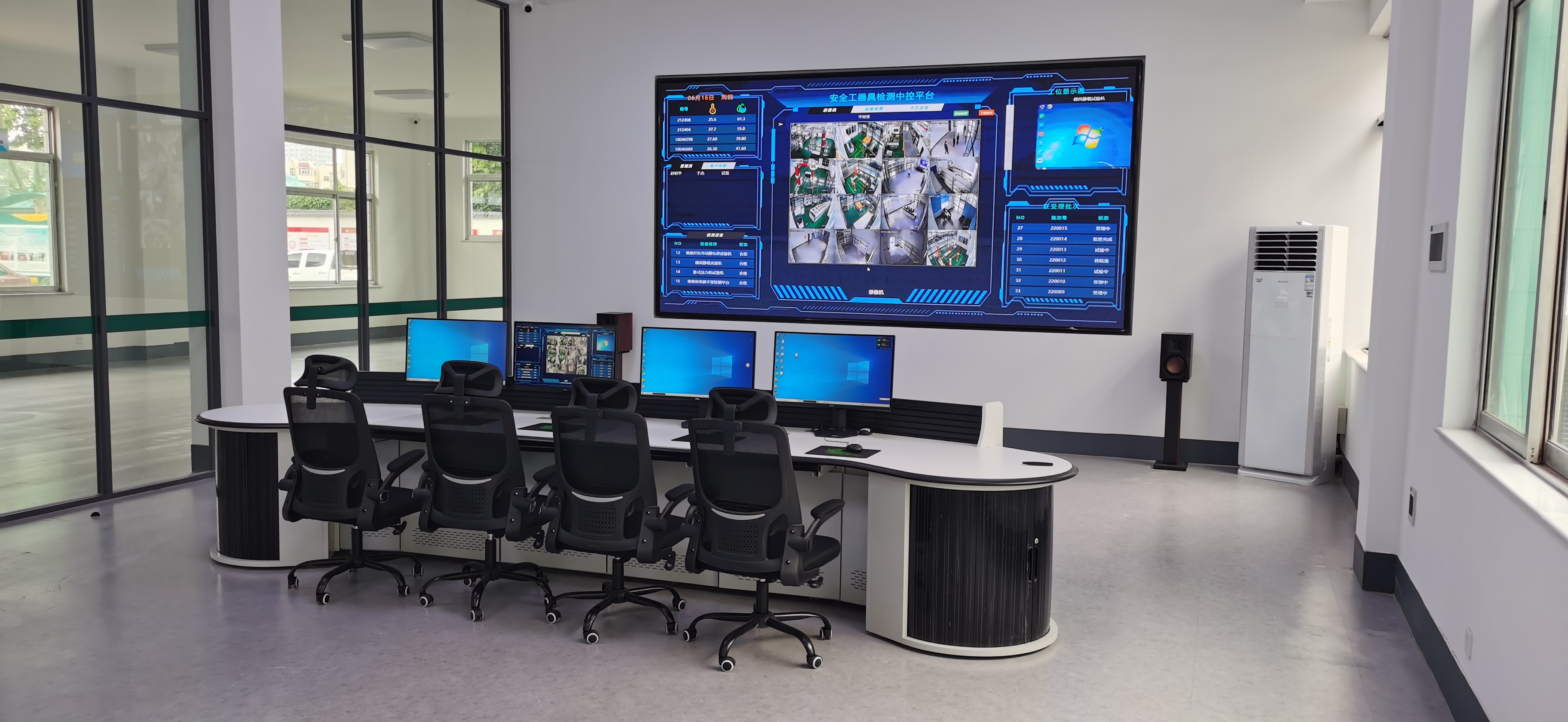

十、中控室
中控室配置4工位中控台及大屏幕LED显示器，与试验室云平台管理系统连接，根据要求实时显示试验室全方位数据及参数，通过设定可以进行不同选择，展示试验室各方面数据。
十一、安全保障措施
（二）设备安全
（三）信息安全
十二、用户需提供的试验室安装条件
2、环境条件
温度：5～35℃
湿度：≤80%
大气压力：（0.84～1.09标准大气压）
使用环境：户内
无导电尘埃。
无腐蚀金属和绝缘的气体存在。
3、搬运条件
不同电压等级高压试验室要求有所不同，220kV试验系统可以提供搬运不小于尺寸3m(宽)×3m（高）、重量1吨的道路条件；其他要求不小于1.2m(宽)×2.2m（高）、重量0.5吨的搬运条件。
4、防盗安全条件
试验室要求封闭，禁止无关人员随意出入。
5、供电、接地及通信网络条件
6、给排水条件
对于50kV工频试验工位，试验室要求有自来水供水管，水管不宜靠近电源。有排水管道及接入口。宜设置洗手池。
7、消防条件
试验室要求设置烟雾超温报警系统并且配备灭火设施或足够的灭火器材。
8、安装调试配合
设备安装布置图需双方研究确定，用户需在系统安装调试期间、安排专人参加并配合安装调试工作。
十三、 试验室人员配置及培训
安全工器具及带电作业工器具检测试验室完成工器具检测工作，需要配备管理人员、技术人员、试验人员以及物流人员互相配合才能顺利完成检测工作。
(一）人员配置
（二）技术培训
本试验大厅涉及多种安全工器具及带电作业工器具检测试品，试验项目同时涉及电学、力学等多学科技术。因此培训内容较多。但是成套试验设备为智能化、一体化试验设备，设备自身具备了检测自动化、数据上传自动化等多项智能功能，因此掌握起来就会较为容易。
培训计划如下：
随着电力事业的发展，我国已经建成了世界上规模最大的电力输配电系统。电力系统安全、稳定运行成为电力系统的核心需求。
安全工器具及带电作业工器具是电力系统日常操作的安保工具，它的可靠性和安全性直接关系到操作人员的生命安全。因此对于安全工器具及带电作业工器具的检测和管理成为电力系统亟待加强的工作内容。
为了进一步健全安全工器具检测试验机构内部资质评审制度，严格规范各级检测中心资质授权与认定工作，全面推行达标授牌管理。国网公司鼓励企业内有条件的单位依托电科院、产业单位等平台，结合本单位物资质量检测中心、设备检测机构等，统筹建设安全工器具检测中心，提升检测试验能力。国网公司总部制定检测中心内部资质评审规范和试验检测中心建设规范，明确检验中心资质评审和试验能力分级、典型建设标准及配置等要求。各省公司级单位制定实施细则，明确本单位试验检测内部资质评审认定、复审、评价、摘牌等工作流程，推进本单位检验中心建设和资质认证工作。
按照要求各地市级单位需要建设C级安全工器具试验室，以满足电力公司地市级安全工器具预防性试验需要。按照Q/GDW 12154—2021《电力安全工器具试验检测中心规范》标准，C级安全工器具试验中心需要具备220kV及以下电压等级安全工器具基本绝缘工器具、绝缘安全工器具、辅助绝缘安全工器具、个体防护装备、登高工器具的电气及机械试验。
Q/GDW12154—2021《电力安全工器具试验检测中心规范》标准还对试验项目、试验标准、试验环境、试验管理等多方面提出具体要求。
本试验室建设方案立足于Q/GDW 12154—2021《电力安全工器具试验检测中心规范》C级试验室标准，同时兼顾带电作业工器具试验，结合地市级电力公司具体实际，对试验室试验项目、设备选取、试验场地布置、试验环境控制、试验管理等多方面进行了具体设计，已达到标准、实用、高效的效果。
二、安全工器具试验依据标准
三、安全工器具试验室系统配置及测试项目
安全工器具测试主要有电气试验系统、力学试验系统、参数测量系统及试品测试管理系统组成。
（一）电气试验系统
主要用于10kV-220kV及以下工具电气试验，包括工频耐压试验装置，测量控制系统，试验平台，直流试验装置及其配套附件，具备自动控制功能。电气试验系统包含两部分：
1、HZYG-450kV圆形绝缘杆耐压测试平台
本高压试验平台可以进行220kV及以下绝缘杆等绝缘工具进行整段工频耐压试验，同时可以测量每个试品泄漏电流。
本高压试验平台可以进行220kV及以下绝缘杆等绝缘工具进行整段工频耐压试验，同时可以测量每个试品泄漏电流。
2、HZ多功能安全工器具成套测试平台
1）150kV安全工器具试验工位
本工位主要进行绝缘杆、110~220kV验电器、核相仪、绝缘绳、绝缘梯等多种安全防护用具工频耐压试验及泄漏电流的测量。
本工位主要进行绝缘杆、110~220kV验电器、核相仪、绝缘绳、绝缘梯等多种安全防护用具工频耐压试验及泄漏电流的测量。

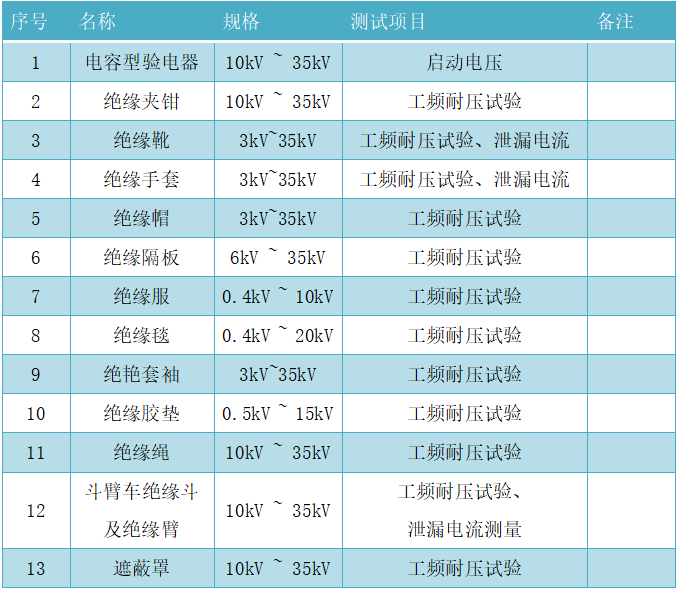

2）50kV安全工器具及带电作业工器具试验工位
本工位主要进行绝缘靴、绝缘手套、10~35kV验电器、绝缘服、绝缘毯、绝缘绳、遮蔽罩、斗臂车多种安全工器具及带电作业工器具的工频耐压试验及泄漏电流的测量。
本工位主要进行绝缘靴、绝缘手套、10~35kV验电器、绝缘服、绝缘毯、绝缘绳、遮蔽罩、斗臂车多种安全工器具及带电作业工器具的工频耐压试验及泄漏电流的测量。

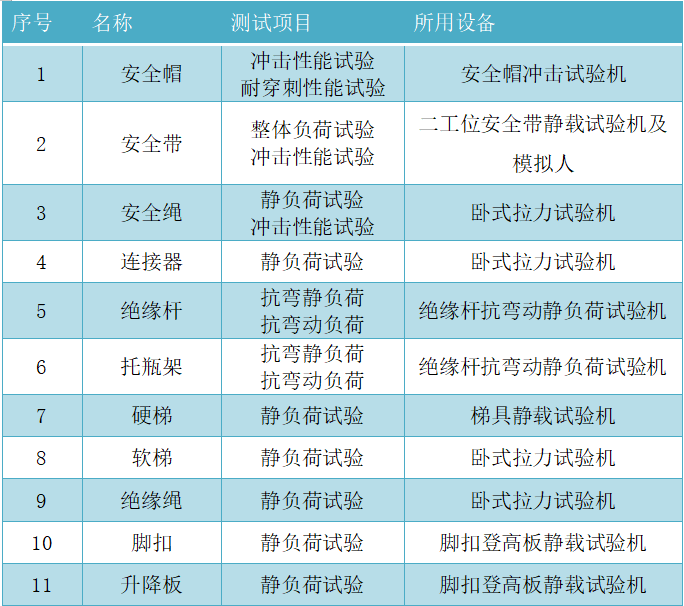

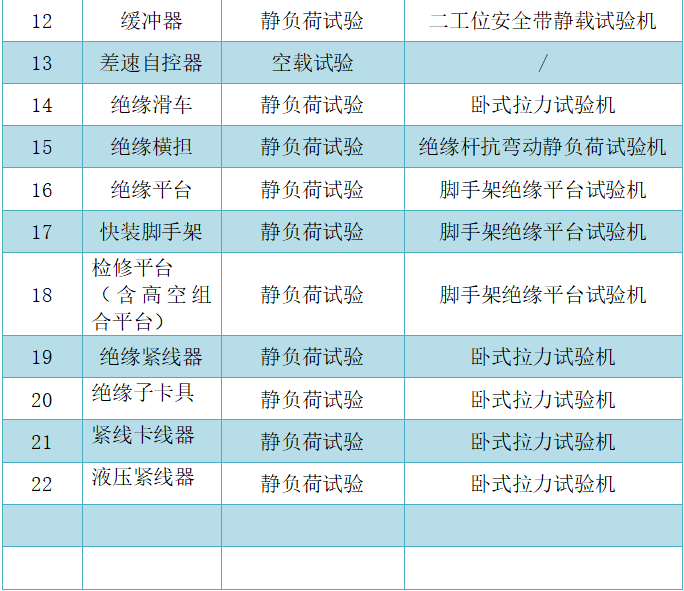

（二）力学试验系统
有以下专用力学试验机组成：
1.50T卧式拉力试验机
2.二工位安全带静载试验机及模拟人
3.梯具静载试验机
4.脚扣登高板静载试验机
5.安全帽冲击试验机
6.绝缘杆抗弯动静负荷试验机
可完成对脚扣、安全带、安全帽、脚踏板、腰绳、竹（木）梯等工器具的力学性试验及冲击试验。
2.二工位安全带静载试验机及模拟人
3.梯具静载试验机
4.脚扣登高板静载试验机
5.安全帽冲击试验机
6.绝缘杆抗弯动静负荷试验机
可完成对脚扣、安全带、安全帽、脚踏板、腰绳、竹（木）梯等工器具的力学性试验及冲击试验。
（三）电气参数测量仪器
通过接地线导通电阻测试仪、屏蔽效率测试仪、导电鞋电阻测试仪等电气参数测量仪器，测试个人安全接地线电阻、屏蔽服效率、表面电阻等参数，保证电气性能达标。
四、电气试验系统设备参数
（一）HZYG-450kV圆形整段绝缘杆耐压测试平台
本圆形高压试验平台主要用于10kV~220kV绝缘杆等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放式试验变压器，分压器，金属保护电阻等升压设备，和圆形升降高压试验平台组成。
绝缘杆耐压支架采用圆形结构，节省空间，一次可以进行8只绝缘杆的测试。上部均压环可以上下电动移动调节试验长度。
1、功能特点
1）试验支架总高度3.8米，耐压长度0.4~2.2米，可以进行整段10kV~220kV绝缘杆测试。
2）升降平台中部具有环氧管支柱，顶部具有一个直径800mm的固定均压保护环，直径1.7米的主均压环可以在中心支柱上升降，调节耐压长度。
3）均压环上具有8个工位，带电作业绝缘杆间距不小于0.5米一次可以悬挂8只绝缘杆。（多工位可定制）
4）绝缘杆下部具有接地电极环，宽度50mm，方便试品接地。
5）试验长度通过按钮或遥控器控制，具有快速和慢速两档速度，便于准确调节耐压长度。
6）具有耐压长度刻度显示。
7）升降平台具有脚轮，方便移动，脚轮具有锁紧机构。
2）升降平台中部具有环氧管支柱，顶部具有一个直径800mm的固定均压保护环，直径1.7米的主均压环可以在中心支柱上升降，调节耐压长度。
3）均压环上具有8个工位，带电作业绝缘杆间距不小于0.5米一次可以悬挂8只绝缘杆。（多工位可定制）
4）绝缘杆下部具有接地电极环，宽度50mm，方便试品接地。
5）试验长度通过按钮或遥控器控制，具有快速和慢速两档速度，便于准确调节耐压长度。
6）具有耐压长度刻度显示。
7）升降平台具有脚轮，方便移动，脚轮具有锁紧机构。
2、技术参数
1）额定电压：450kV
2）工位数：8
3）总高度：3.8米
4）耐压长度：0.4~2.2米
5）外形尺寸：1740×1740×3800（mm）
6）重量：280kg
2）工位数：8
3）总高度：3.8米
4）耐压长度：0.4~2.2米
5）外形尺寸：1740×1740×3800（mm）
6）重量：280kg
3、设备配置
1）HZKS安全工器具智能试验台
① 试验台采用手自一体化设计，可以手动控制试验过程，也可以由计算机自动完成所有控制功能。
② 试验方法符合DL/T1476-2015《电力安全工器具预防性试验规程》的要求。
③ 试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
④ 设备具有过流、过压、击穿保护功能。
⑤ 试验设备具有高压危险警示灯显示。
⑥ 采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
⑦ 试验台与高压试验平台通讯，可以采集8绝缘杆泄漏电流。
⑧ 高压试验平台与试验台采用红外通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。
② 试验方法符合DL/T1476-2015《电力安全工器具预防性试验规程》的要求。
③ 试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
④ 设备具有过流、过压、击穿保护功能。
⑤ 试验设备具有高压危险警示灯显示。
⑥ 采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
⑦ 试验台与高压试验平台通讯，可以采集8绝缘杆泄漏电流。
⑧ 高压试验平台与试验台采用红外通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。

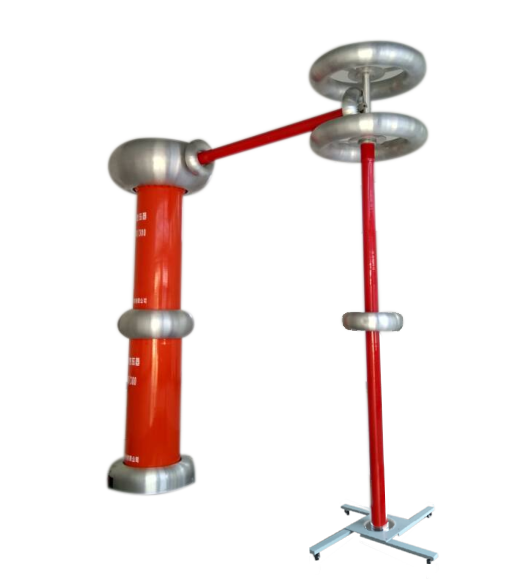

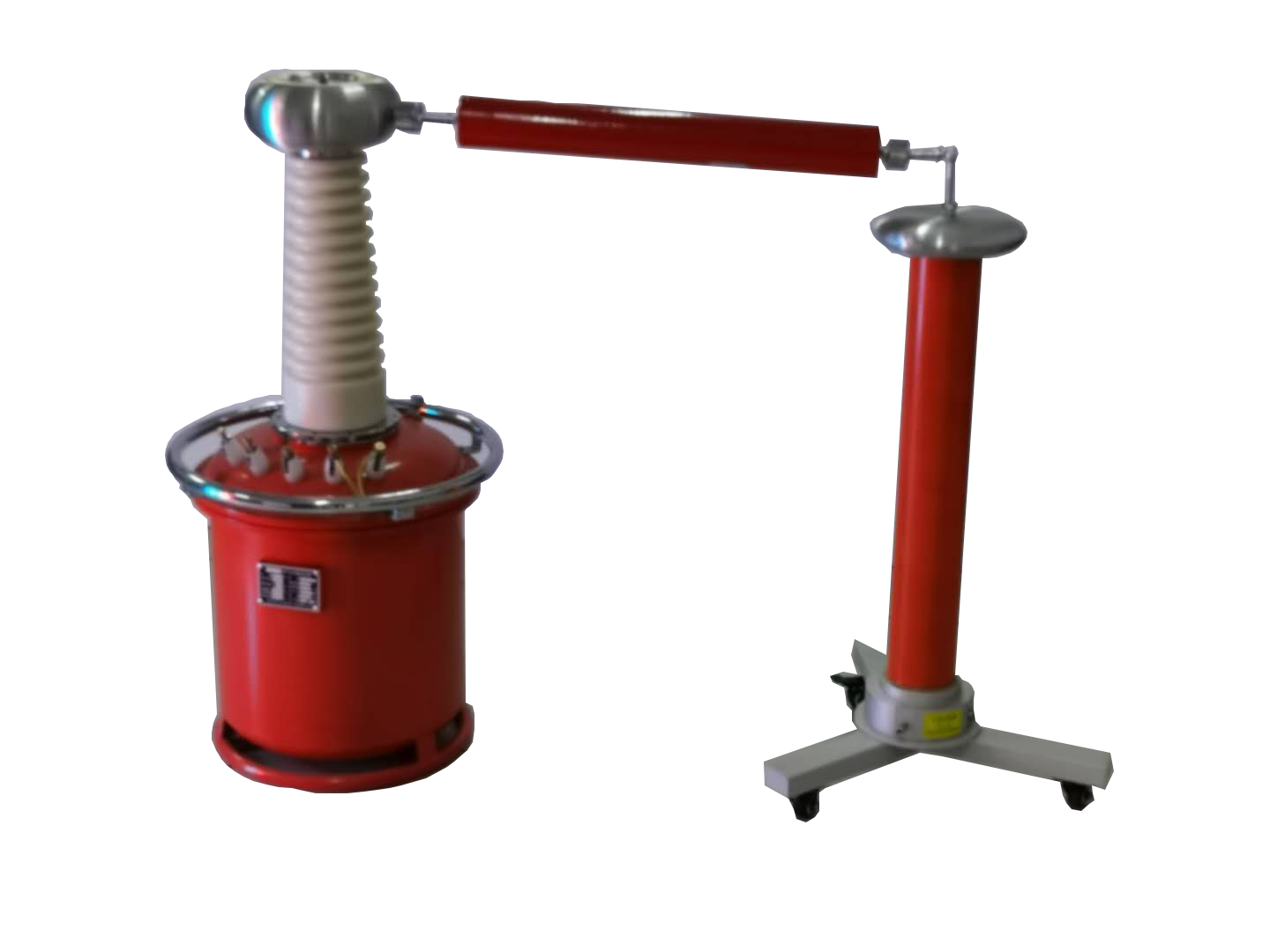

2）YDTW-100/500无局放工频试验变压器
型 号：YDTW-100/500
相 数：单相
频 率：50Hz
额定容量：100KVA
额定输入电压：400V
额定输出电压：500KV
额定输出电流：0.2A
阻抗电压：4-12%
空载电流：4-7%
波形畸变率：≤5%
外形尺寸：Φ1550×4100(mm)
局部放电量：100%额定电压下＜5PC，80%电压下＜3Pc
绝缘水平：高压绕组：110%额定自感应耐压5分钟
低压绕组：3Kv 1分钟
过流能力：在120％In额定电流持续时间3min工况情况下，过电流对试验变压器绕组均不造成热损坏和绕组变形。
过压能力：在110％UH时间5min下过电压，不造成试验变压器任何绝缘损坏，此时波形畸变率≤5%.
相 数：单相
频 率：50Hz
额定容量：100KVA
额定输入电压：400V
额定输出电压：500KV
额定输出电流：0.2A
阻抗电压：4-12%
空载电流：4-7%
波形畸变率：≤5%
外形尺寸：Φ1550×4100(mm)
局部放电量：100%额定电压下＜5PC，80%电压下＜3Pc
绝缘水平：高压绕组：110%额定自感应耐压5分钟
低压绕组：3Kv 1分钟
过流能力：在120％In额定电流持续时间3min工况情况下，过电流对试验变压器绕组均不造成热损坏和绕组变形。
过压能力：在110％UH时间5min下过电压，不造成试验变压器任何绝缘损坏，此时波形畸变率≤5%.
3）TYDZ-100/420单相调压器
型 号：TYDZ-100/420
相 数：单相
频 率：50Hz
额定容量：100kVA
额定输入电压：380V
额定输出电压：0－420V
波形畸变率：≤3%
允许运行时间：运行时间：100%UH，100%IH连续运行
外形尺寸：820×550×1350（mm）
4）工频电容分压器
型 号：GWC-200/500
额定频率：50Hz
标称电容量：200PF±10％
额定电压：500KV
标称分压比：5000:1
介质损耗: ＜0.5%
测量精度:1.5％
允许运行时间：同变压器
外形尺寸：Φ1200×4100（mm）
5）GR-0.2/500工频保护电阻
额定频率：50Hz
额定电压：500KV
电阻值：50KΩ
额定电流：0.2A
允许运行时间：在100%额定电流下连续运行
外形尺寸：Φ260×2000（mm）
6）控制柜
高压试验系统配置控制柜一台，对调压器试验变等设备进行控制。
型 号：TYDZ-100/420
相 数：单相
频 率：50Hz
额定容量：100kVA
额定输入电压：380V
额定输出电压：0－420V
波形畸变率：≤3%
允许运行时间：运行时间：100%UH，100%IH连续运行
外形尺寸：820×550×1350（mm）
4）工频电容分压器
型 号：GWC-200/500
额定频率：50Hz
标称电容量：200PF±10％
额定电压：500KV
标称分压比：5000:1
介质损耗: ＜0.5%
测量精度:1.5％
允许运行时间：同变压器
外形尺寸：Φ1200×4100（mm）
5）GR-0.2/500工频保护电阻
额定频率：50Hz
额定电压：500KV
电阻值：50KΩ
额定电流：0.2A
允许运行时间：在100%额定电流下连续运行
外形尺寸：Φ260×2000（mm）
6）控制柜
高压试验系统配置控制柜一台，对调压器试验变等设备进行控制。
4、工装配置
1）软梯耐压试验工装
（1）耐压试验工装适合于110~200kV软梯耐压试验。
（2）一次可以测试可以进行28段软梯的耐压试验
（3）试验工装采用不锈钢制成导电性能好不生锈便于维护
（4）试验长度可以通过激光标尺设定
（2）一次可以测试可以进行28段软梯的耐压试验
（3）试验工装采用不锈钢制成导电性能好不生锈便于维护
（4）试验长度可以通过激光标尺设定

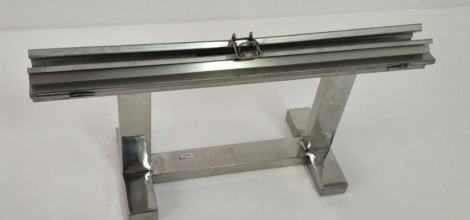

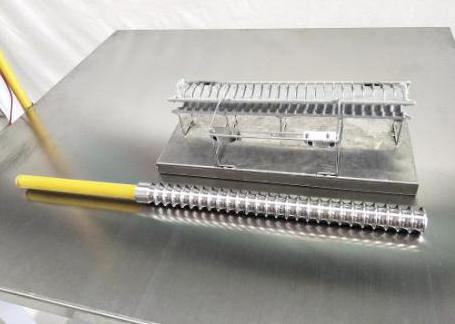

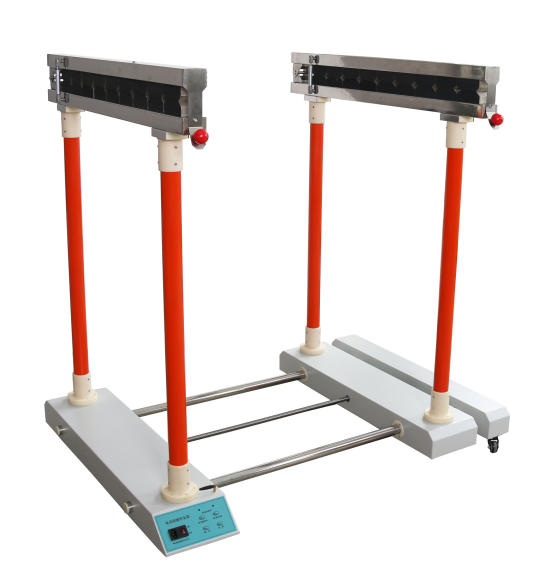

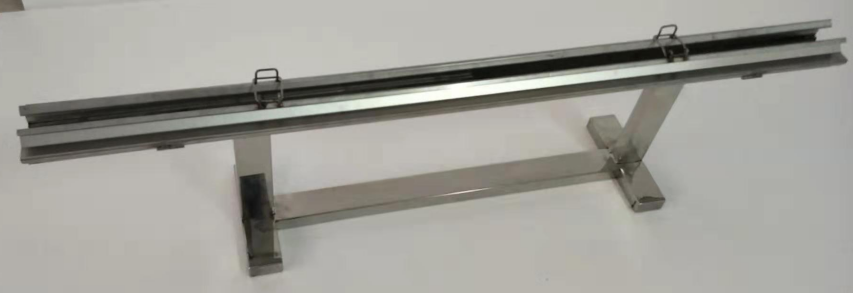

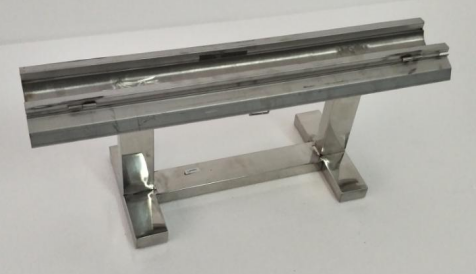

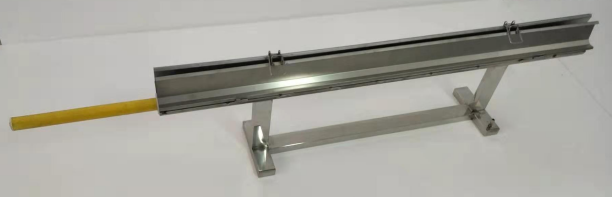

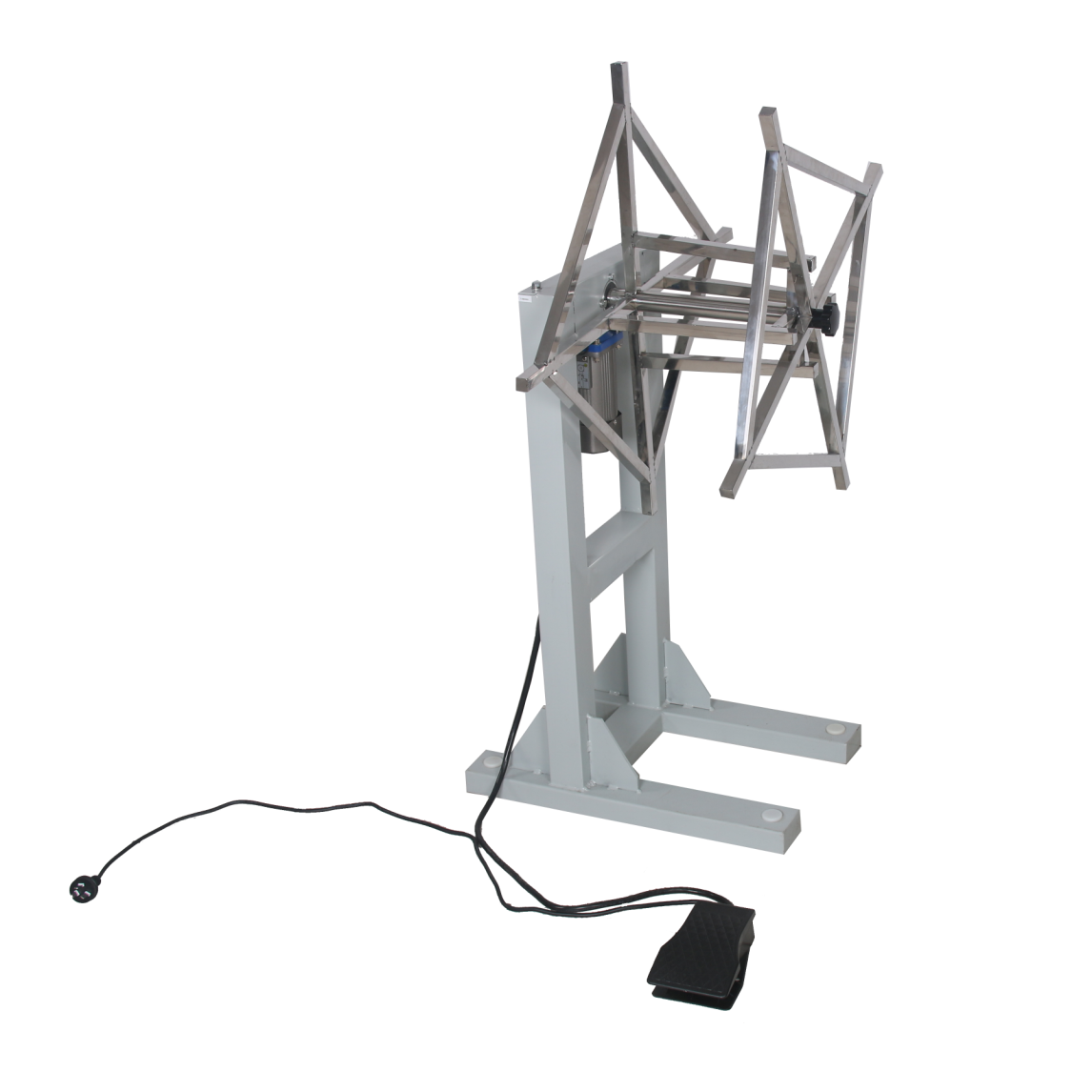

2）绝缘绳耐压试验工装
（1）本工装适合于110-200kV绝缘绳耐压试验，试验长度可以按标准设定。
（2）测试电极采用304不锈钢挤压成型具有分隔槽，便于均匀缠绕绝缘绳。
（3）试验工装具有专用支架，便于缠绕操作。
（4）一次可以进行大于50段绝缘绳耐压试验。
（2）测试电极采用304不锈钢挤压成型具有分隔槽，便于均匀缠绕绝缘绳。
（3）试验工装具有专用支架，便于缠绕操作。
（4）一次可以进行大于50段绝缘绳耐压试验。
3）托瓶架硬梯、蜈蚣梯耐压试验工装
（1）本装置适合于110-200kV托瓶架耐压试验。
（2）试验工装具备不锈钢高压电极和接地电极。
（3）一次可以进行2台托瓶架或2架硬梯或4支蜈蚣梯耐压试验。
（2）试验工装具备不锈钢高压电极和接地电极。
（3）一次可以进行2台托瓶架或2架硬梯或4支蜈蚣梯耐压试验。
（二）HZ多功能安全工器具成套测试平台
为了达到最佳试验电压配合、提高工作效率，HZ多功能安全工器具成套测试平台分为两个工位，
工位1：120kV安全工器具试验工位。配置10kVA/120kV升压系统，用于绝缘杆、核相仪、绝缘绳等较高试验电压试品测试。
工位2：50kV安全及带电作业工器具试验工位。配置10kVA/50kV升压系统,用于绝缘靴、绝缘靴、绝缘手套、35kV以下验电器、绝缘服、斗臂车等设备的工频耐压及泄漏电流测量。本工位试验电流可以达到200mA可用于斗臂车内斗泄漏电流测量。
如果试验室较小，斗臂车测试场地设置在院内临时场地，还可以配置一套10kVA/50kV移动升压系统，满足室外测试要求。
通过以上工位配置，各工位可以同时开展测试工作，大大提高了工作效率。同时通过不同电压的配置，使绝缘手套耐压、验电器启动电压试验等测试项目，电压配合更加合理、测试精度及稳定性更好。
我公司生产的成套安全工器具检测设备具有多项专利，使测试更加方便、准确，而且确保了试验人员的人身安全。
1、120kV安全工器具试验工位
本测试工位以HZKS安全工器具智能试验台为核心，配置10kVA、120kV试验变压器、分压器及金属保护电阻，结合以下配套设备即可完成相关检测项目
本测试工位以HZKS安全工器具智能试验台为核心，配置10kVA、120kV试验变压器、分压器及金属保护电阻，结合以下配套设备即可完成相关检测项目
HZYG遥控电动绝缘杆测试支架、
HZYD-B遥控电动验电器测试支架、
HZYS 电动绝缘绳测试支架、

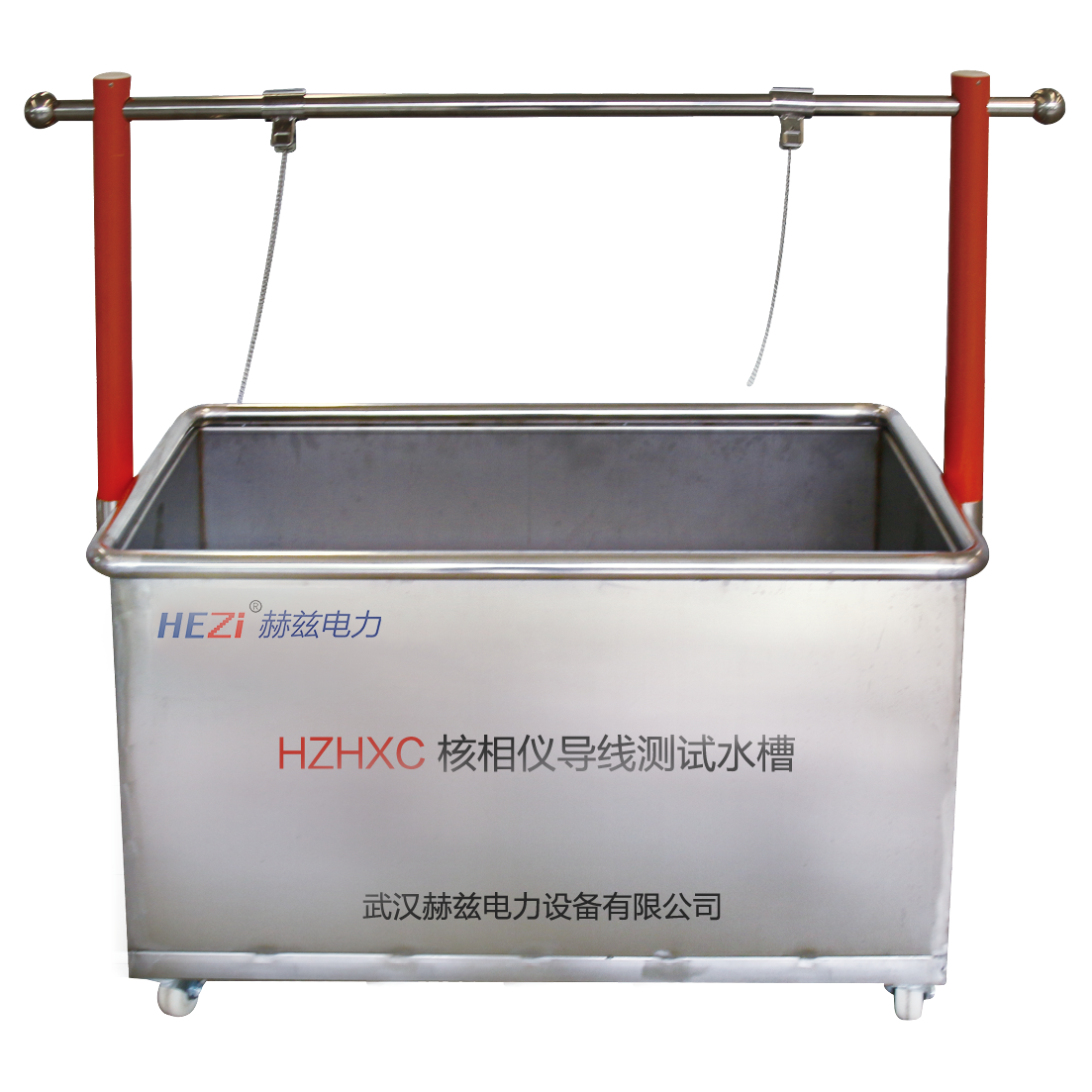

HZHXC核相仪导线测试水槽
HZYD-B遥控电动验电器测试支架、
HZYS 电动绝缘绳测试支架、
HZHXC核相仪导线测试水槽

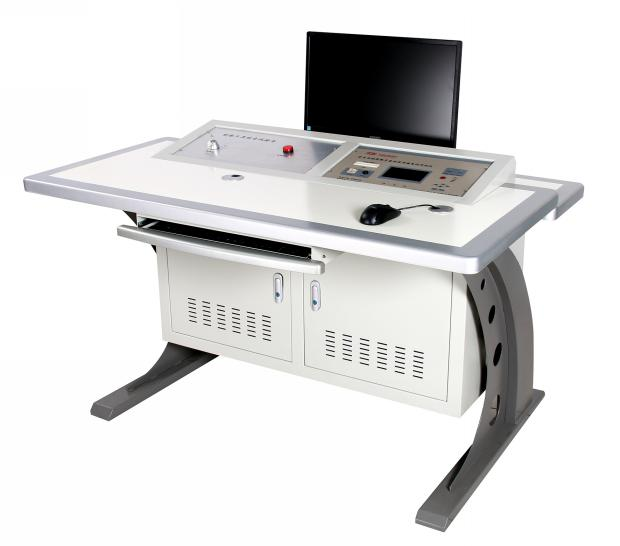

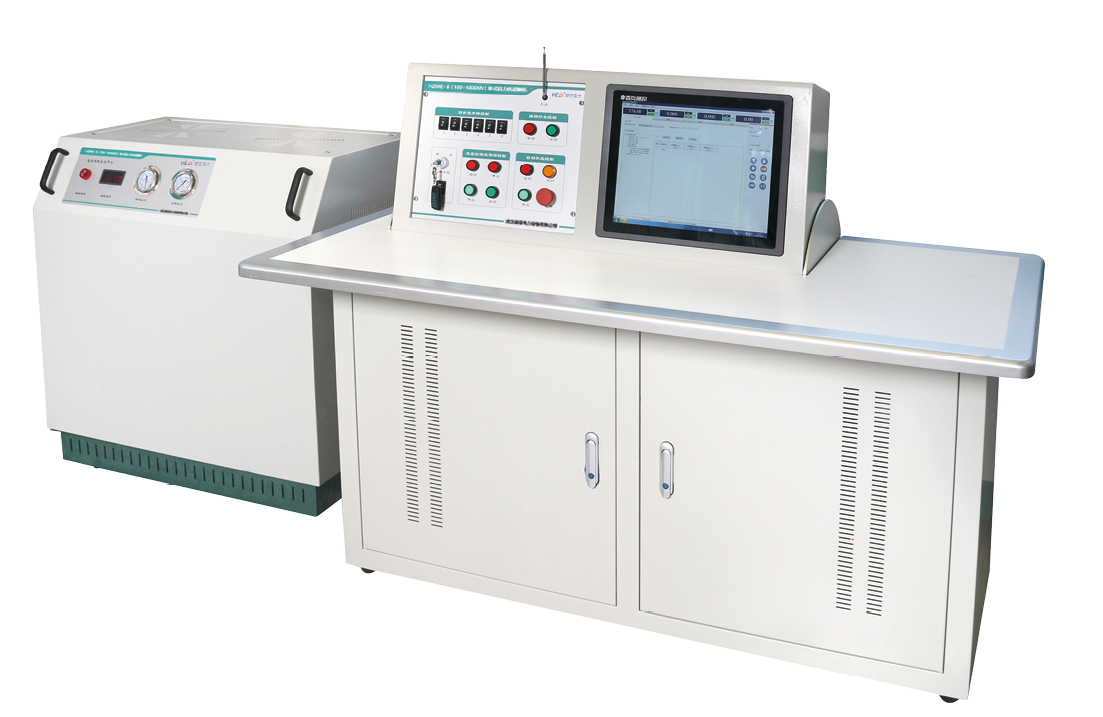

（1）HZKS安全工器具智能试验台
1）主要功能：
① 仪器试验方法符合DL/T1476《电力安全工器具预防性试验规程》的要求。
② 试验台采用手自一体化设计，可以由计算机完成所有自动控制功能。关闭计算机采用试验台也可以完成自动测试的功能。
② 试验台采用手自一体化设计，可以由计算机完成所有自动控制功能。关闭计算机采用试验台也可以完成自动测试的功能。
③ 采用计算机控制时可以实时显示试验电压及8路泄漏电流曲线。
④ 试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
④ 试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
⑤ 设备具有过流、过压、击穿保护。
⑥ 试验设备具有高压危险警示灯显示。
⑦ 仪器采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
⑧ 配备无线遥控电动绝缘杆试验支架，可以进行35kV绝缘杆整体耐压试验，及500kV绝缘杆分段试验。
⑨ 配备无线遥控B型电动验电器试验支架，可以进行63~220kV验电器启动电压检测。
⑩ 试验台备有微型打印机，可以随时打印测试结果。

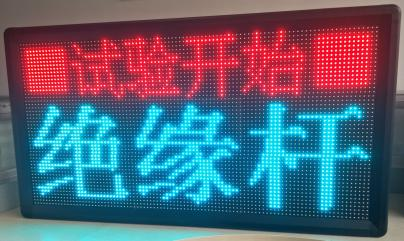

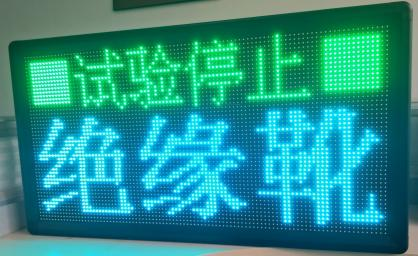

⑪ 安装LED汉字安全保护显示屏，显示试验状态及试验项目。
⑫ 试验区安装红外对射警戒线，当试验进行时，有人闯入试验区，试验电压将即刻切断。
⑥ 试验设备具有高压危险警示灯显示。
⑦ 仪器采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
⑧ 配备无线遥控电动绝缘杆试验支架，可以进行35kV绝缘杆整体耐压试验，及500kV绝缘杆分段试验。
⑨ 配备无线遥控B型电动验电器试验支架，可以进行63~220kV验电器启动电压检测。
⑩ 试验台备有微型打印机，可以随时打印测试结果。
⑪ 安装LED汉字安全保护显示屏，显示试验状态及试验项目。
⑫ 试验区安装红外对射警戒线，当试验进行时，有人闯入试验区，试验电压将即刻切断。

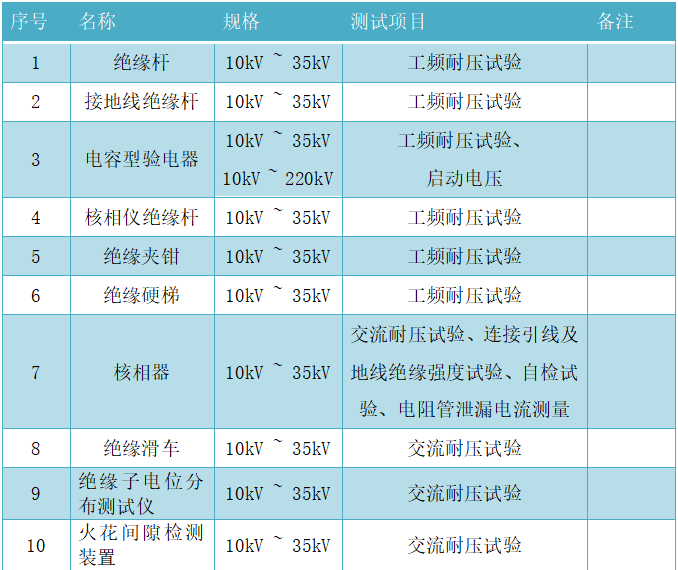

2）测试项目及参数
① 绝缘杆耐压试验：35kV及以下
② 验电器耐压试验：35kV及以下
③ 验电器启动电压测量：220kV及以下
④ 绝缘绳耐压试验：35kV及以下
② 验电器耐压试验：35kV及以下
③ 验电器启动电压测量：220kV及以下
④ 绝缘绳耐压试验：35kV及以下
3）主要技术参数：
① 输出电压量程： 250V（150kV）
② 电压测量误差： ≤1.0%示值+0.1%量程
③ 输入电流量程： 0 ~ 50.0 A
④ 电流测量误差： ≤0.5%示值+0.05%量程
⑤ 数显计时： 10 ~ 990 S
⑥ 额定输出电压： 150 kV
⑦ 额定输出容量： 10 kVA
⑧ 绝缘靴泄漏电流量程： 25.0mA
⑨ 泄漏电流测量误差： ＜1 %±1个字
⑩ 泄漏电流分辨率： 0.01 mA
⑪ 外形尺寸：1300×940×860（mm）
⑫ 重量：100kg
② 电压测量误差： ≤1.0%示值+0.1%量程
③ 输入电流量程： 0 ~ 50.0 A
④ 电流测量误差： ≤0.5%示值+0.05%量程
⑤ 数显计时： 10 ~ 990 S
⑥ 额定输出电压： 150 kV
⑦ 额定输出容量： 10 kVA
⑧ 绝缘靴泄漏电流量程： 25.0mA
⑨ 泄漏电流测量误差： ＜1 %±1个字
⑩ 泄漏电流分辨率： 0.01 mA
⑪ 外形尺寸：1300×940×860（mm）
⑫ 重量：100kg
4）主要配套设备
（1）试验变压器
试验系统配置充气式120kV试验变压器，为精确测量试验电压配置了电容分压器，配置金属保护电阻保证试品在击穿时限制试验变压器短路电流。
试验系统配置充气式120kV试验变压器，为精确测量试验电压配置了电容分压器，配置金属保护电阻保证试品在击穿时限制试验变压器短路电流。
1）试验变压器
型号：YDQ-10/150
额定容量：10kVA
额定输出电压：150kV
额定输入电压：0.22kV
测量线圈电压：100V
外形尺寸：500×500×1500（mm）
2）分压器
型号：RF-120
分压器额定电压：150kV
分压器额定变比：1000/1
测量精度：1%
外形尺寸：Φ200×1400（mm）
3）金属保护电阻
型号：RB-5/120
金属保护电阻：5kΩ
保护电阻额定电压：120kV
保护电阻额定电流：200mA
外形尺寸：Φ65×1000（mm）
型号：YDQ-10/150
额定容量：10kVA
额定输出电压：150kV
额定输入电压：0.22kV
测量线圈电压：100V
外形尺寸：500×500×1500（mm）
2）分压器
型号：RF-120
分压器额定电压：150kV
分压器额定变比：1000/1
测量精度：1%
外形尺寸：Φ200×1400（mm）
3）金属保护电阻
型号：RB-5/120
金属保护电阻：5kΩ
保护电阻额定电压：120kV
保护电阻额定电流：200mA
外形尺寸：Φ65×1000（mm）
（2）HZYG-III 遥控电动绝缘杆测试支架
为了满足标准要求，降低劳动强度，公司开发了带刻度的绝缘杆测试支架。绝缘杆支架通过手动调节电极距离，同时具有刻度标尺，量化分段长度。电极采用组合导电泡绵，可以达到包围被试绝缘杆的效果，满足试验标准要求。
为了满足标准要求，降低劳动强度，公司开发了带刻度的绝缘杆测试支架。绝缘杆支架通过手动调节电极距离，同时具有刻度标尺，量化分段长度。电极采用组合导电泡绵，可以达到包围被试绝缘杆的效果，满足试验标准要求。
设备功能特点
1）绝缘杆支架适用于10 ~ 35kV绝缘杆、绝缘梯整体耐压试验。
2）耐压支架设计为手动调节方式，具有刻度，距离调节准确。
3）支架采用整体钢板，滚珠丝杠设计，结构牢固稳定性好。
4）电极采用梯形导电泡绵，可以完全达到环抱接触效果。自锁开合结构便于装卸试品提高工作效率。
5）测试支架之间距离随意调节，具有定位装置，使用方便。
2）耐压支架设计为手动调节方式，具有刻度，距离调节准确。
3）支架采用整体钢板，滚珠丝杠设计，结构牢固稳定性好。
4）电极采用梯形导电泡绵，可以完全达到环抱接触效果。自锁开合结构便于装卸试品提高工作效率。
5）测试支架之间距离随意调节，具有定位装置，使用方便。
主要技术参数：
试验电压：150kV
测试工位： 10
调节范围：300 ~ 900 （mm）
外形尺寸：1210×1000×1300（mm）
重量：65kg
试验电压：150kV
测试工位： 10
调节范围：300 ~ 900 （mm）
外形尺寸：1210×1000×1300（mm）
重量：65kg
（3）HZYD-A 遥控电动验电器测试支架
为了准确测量验电器的启动电压，必须建立一个均匀电场。根据电力行业标准DL740《电容型验电器》设计开发了遥控电动验电器测试支架。
为了准确测量验电器的启动电压，必须建立一个均匀电场。根据电力行业标准DL740《电容型验电器》设计开发了遥控电动验电器测试支架。
1）高压电极为球形，接地电极为环形结构。
2）接地电极固定、高压电极可以电动驱动向左右移动。
3）电动机构采用按键和无线遥控两种方式控制，同时还有微调控制，便于精确调整距离。
4）测试支架具有标尺刻度，调节距离直观准确。
5）验电器高压电极设计了验电器自动对准装置，便于自动对准并接触电极中心。
6）63-500kV验电器测试支架电极高度2.5米，不便于更换试品，验电器支架设计了旋转机构可以旋转90度，便于拆装试品。
2）接地电极固定、高压电极可以电动驱动向左右移动。
3）电动机构采用按键和无线遥控两种方式控制，同时还有微调控制，便于精确调整距离。
4）测试支架具有标尺刻度，调节距离直观准确。
5）验电器高压电极设计了验电器自动对准装置，便于自动对准并接触电极中心。
6）63-500kV验电器测试支架电极高度2.5米，不便于更换试品，验电器支架设计了旋转机构可以旋转90度，便于拆装试品。
主要技术参数
1）额定电压：B型 250kV 适合于63~500kV验电器试验
2）试验根数： 1 根
3）工作电压： AC 220V
4）移动速度： 快速 5mm/S
慢速 2mm/S
5）外形尺寸：1650×1100×3050（mm）
6）重量：46kg
2）试验根数： 1 根
3）工作电压： AC 220V
4）移动速度： 快速 5mm/S
慢速 2mm/S
5）外形尺寸：1650×1100×3050（mm）
6）重量：46kg
HZYD-B
HZYD-B型验电器启动电压测试支架试品更换状态
（4）HZYS-100kV电动绝缘绳测试支架
电动绝缘绳耐压支架专用于绝缘绳类试品工频耐压试验，支架绝缘强度高结构稳定易于操作，可以大大提高试验工作效率。
主要功能：
电动绝缘绳耐压支架专用于绝缘绳类试品工频耐压试验，支架绝缘强度高结构稳定易于操作，可以大大提高试验工作效率。
主要功能：
1）绝缘绳测试支架用于绝缘绳类试品工频耐压试验。
2）耐压长度可调400、500、600mm适用于10~35kV绝缘绳耐压试验。
3）试验电极采用SUS304不锈钢材质，挤压抛光成型，表面光亮不损坏试品。
4）测试支架采用电动驱动绕绳，转速无级可调，操作方便。
5）采用脚踏开关，具有正反控制，节省人力。
6）具有离合器，试验完成可以自由拆卸绝缘绳。
7）绝缘绳轮盘具有自锁功能，保证工作位置准确。
8）支架配有脚轮，便于移动。
9）为方便拆卸绝缘绳，可以另行配备电动绕绳器一台。
2）耐压长度可调400、500、600mm适用于10~35kV绝缘绳耐压试验。
3）试验电极采用SUS304不锈钢材质，挤压抛光成型，表面光亮不损坏试品。
4）测试支架采用电动驱动绕绳，转速无级可调，操作方便。
5）采用脚踏开关，具有正反控制，节省人力。
6）具有离合器，试验完成可以自由拆卸绝缘绳。
7）绝缘绳轮盘具有自锁功能，保证工作位置准确。
8）支架配有脚轮，便于移动。
9）为方便拆卸绝缘绳，可以另行配备电动绕绳器一台。
主要技术参数：
1）最大试验电压：100kV
2）试验长度：400、500、600（mm）
3）试品长度：40、50、60（m）
4）转速：5~30转/分钟可调
5）工作电压：AC220V
6）支架总高：1.43米
7）外形尺寸：1170×860×1430（mm）
8）重量：60kg
2）试验长度：400、500、600（mm）
3）试品长度：40、50、60（m）
4）转速：5~30转/分钟可调
5）工作电压：AC220V
6）支架总高：1.43米
7）外形尺寸：1170×860×1430（mm）
8）重量：60kg
（5）HZSS电动绕绳器
为提高工作效率，方便绝缘绳试验后拆下并盘成盘，绝缘绳测试台配备了电动绕绳器。绕绳器采用脚踏无级调速方式，便于控制。
为提高工作效率，方便绝缘绳试验后拆下并盘成盘，绝缘绳测试台配备了电动绕绳器。绕绳器采用脚踏无级调速方式，便于控制。
主要技术参数
1）额定工作电压：220V
2）额定功率：140W
3）调速范围：5~50转/分钟
4）高度：1.06米
5）外形尺寸：715×715×1060（mm）
6）重量：30kg
2）额定功率：140W
3）调速范围：5~50转/分钟
4）高度：1.06米
5）外形尺寸：715×715×1060（mm）
6）重量：30kg
（6）HZDBC-II斗臂车泄漏电流测试仪
核相仪需要进行泄漏电流测量，采用精密泄漏电流测试仪进行测量，测试仪采用单片机设计，真有效值采样测量，测试数据稳定准确。
核相仪需要进行泄漏电流测量，采用精密泄漏电流测试仪进行测量，测试仪采用单片机设计，真有效值采样测量，测试数据稳定准确。
功能特点
1）主机采用中文菜单提示，操作简单方便。
2）微安表采用金属全屏蔽设计，避免高压对微安表测试的干扰。
3）测试仪采用大屏幕数字显示，美观清晰。
4）测试仪具有两种工作模式，直接测量和接收无线微安表测试数据。可以通过无线方式与无线交流微安表通讯，实时读取微安表数据。
2）微安表采用金属全屏蔽设计，避免高压对微安表测试的干扰。
3）测试仪采用大屏幕数字显示，美观清晰。
4）测试仪具有两种工作模式，直接测量和接收无线微安表测试数据。可以通过无线方式与无线交流微安表通讯，实时读取微安表数据。
主要技术参数：
工作电源 AC220V±20%
电源频率 50±5Hz
显 示： 大屏幕液晶
外形尺寸 160(宽)×70（高）×200（深）(mm)
仪器重量 3kg
电流范围：10uA～5mA
泄漏电流测量误差：≤0.5%示值+0.05%量程
（6）HZHXC核相仪导线测试水槽
核相仪导线测试水槽主要用于核相仪连接导线耐压强度测试，还可以应用于其他试品的临时测试。
工作电源 AC220V±20%
电源频率 50±5Hz
显 示： 大屏幕液晶
外形尺寸 160(宽)×70（高）×200（深）(mm)
仪器重量 3kg
电流范围：10uA～5mA
泄漏电流测量误差：≤0.5%示值+0.05%量程
（6）HZHXC核相仪导线测试水槽
核相仪导线测试水槽主要用于核相仪连接导线耐压强度测试，还可以应用于其他试品的临时测试。
1)外电极采用304不锈钢水槽，永不生锈。
2)水槽配有重型脚轮便于移动。
3)内电极高压具有专用绝缘支撑。
技术参数：
测试水槽最高耐受电压：50kV（AC）
水槽材质：SUS304
水槽内尺寸：1000(W)×500(D)×500(H) (mm)
2)水槽配有重型脚轮便于移动。
3)内电极高压具有专用绝缘支撑。
技术参数：
测试水槽最高耐受电压：50kV（AC）
水槽材质：SUS304
水槽内尺寸：1000(W)×500(D)×500(H) (mm)
2、50kV安全工器具试验工位
本测试工位以HZKS安全工器具智能试验台为核心，配置10kVA、50kV试验变压器、分压器及金属保护电阻，结合以下配套设备即可完成相关检测项目
HZYW循环注水绝缘靴手套泄漏电流测试台、
HZYD-A遥控电动验电器测试支架、
HZYF 绝缘服耐压测试台、
HZYZ 系列遮蔽罩测试平台
HZDBC绝缘斗臂车试验系统
本测试工位以HZKS安全工器具智能试验台为核心，配置10kVA、50kV试验变压器、分压器及金属保护电阻，结合以下配套设备即可完成相关检测项目
HZYW循环注水绝缘靴手套泄漏电流测试台、
HZYD-A遥控电动验电器测试支架、
HZYF 绝缘服耐压测试台、
HZYZ 系列遮蔽罩测试平台
HZDBC绝缘斗臂车试验系统
（1）、HZKS安全工器具智能试验台
主要功能：
主要功能：
（1）仪器试验方法符合DL/T1476《电力安全工器具预防性试验规程》的要求。
（2）试验台采用手自一体化设计，可以由计算机完成所有自动控制功能。关闭计算机采用试验台也可以完成自动测试的功能。
（3）采用计算机控制时可以实时显示试验电压及8路泄漏电流曲线。
（4）试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
（5）设备具有过流、过压、击穿保护功能。
（6）试验设备具有高压危险警示灯显示。
（7）仪器采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
（8）配备绝缘靴手套耐压台同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。
（9）绝缘靴手套耐压台采用红外通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。
（10）绝缘靴手套耐压台具有专用接地容器，便于操作。
（11）绝缘靴手套耐压台每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行
（12）配备无线遥控A型电动验电器试验支架，可以进行35kV以下验电器启动电源检测。
（13）试验台备有微型打印机，可以随时打印测试结果。
（14）安装LED汉字安全保护显示屏，显示试验状态及试验项目。
（15）试验区安装红外对射警戒线，当试验进行时，有人闯入试验区，试验电压将即刻切断。
（2）试验台采用手自一体化设计，可以由计算机完成所有自动控制功能。关闭计算机采用试验台也可以完成自动测试的功能。
（3）采用计算机控制时可以实时显示试验电压及8路泄漏电流曲线。
（4）试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
（5）设备具有过流、过压、击穿保护功能。
（6）试验设备具有高压危险警示灯显示。
（7）仪器采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
（8）配备绝缘靴手套耐压台同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。
（9）绝缘靴手套耐压台采用红外通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。
（10）绝缘靴手套耐压台具有专用接地容器，便于操作。
（11）绝缘靴手套耐压台每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行
（12）配备无线遥控A型电动验电器试验支架，可以进行35kV以下验电器启动电源检测。
（13）试验台备有微型打印机，可以随时打印测试结果。
（14）安装LED汉字安全保护显示屏，显示试验状态及试验项目。
（15）试验区安装红外对射警戒线，当试验进行时，有人闯入试验区，试验电压将即刻切断。
（2）、测试项目及参数
（1）绝缘靴耐压泄漏电流测试：35kV及以下
（2）绝缘手套耐压泄漏电流测试：35kV及以下
（3）验电器启动电压测量：35kV及以下
（4）绝缘服耐压测试：35kV及以下
（5）绝缘垫耐压测试：35kV及以下
（6）斗臂车绝缘斗耐压：35kV及以下
（7）斗臂车绝缘臂泄漏电流测量：35kV及以下
（2）绝缘手套耐压泄漏电流测试：35kV及以下
（3）验电器启动电压测量：35kV及以下
（4）绝缘服耐压测试：35kV及以下
（5）绝缘垫耐压测试：35kV及以下
（6）斗臂车绝缘斗耐压：35kV及以下
（7）斗臂车绝缘臂泄漏电流测量：35kV及以下
（3）、主要技术参数：
（1）输出电压量程：250V（50kV）
（2）电压测量误差：≤1.0%示值+0.1%量程
（3）输入电流量程： 0 ~ 50.0 A
（4）电流测量误差：≤0.5%示值+0.05%量程
（5）数显计时： 10 ~ 990 S
（6）额定输出电压： 50 kV
（7）额定输出容量： 10 kVA
（8）绝缘靴泄漏电流量程： 25.0mA
（9）泄漏电流测量误差： ＜1 %±1个字
（10）泄漏电流分辨率： 0.01 mA
（11）外形尺寸：1300×940×860（mm）
（12）重量：100kg
（2）电压测量误差：≤1.0%示值+0.1%量程
（3）输入电流量程： 0 ~ 50.0 A
（4）电流测量误差：≤0.5%示值+0.05%量程
（5）数显计时： 10 ~ 990 S
（6）额定输出电压： 50 kV
（7）额定输出容量： 10 kVA
（8）绝缘靴泄漏电流量程： 25.0mA
（9）泄漏电流测量误差： ＜1 %±1个字
（10）泄漏电流分辨率： 0.01 mA
（11）外形尺寸：1300×940×860（mm）
（12）重量：100kg
（4）、主要配套设备
1）试验变压器
试验系统配置充气式50kV试验变压器，为精确测量试验电压配置了电容分压器，配置金属保护电阻保证试品在击穿时限制试验变压器短路电流。
试验系统配置充气式50kV试验变压器，为精确测量试验电压配置了电容分压器，配置金属保护电阻保证试品在击穿时限制试验变压器短路电流。
1、试验变压器
额定容量：10kVA
额定输出电压：50kV
额定输入电压：0.22kV
测量线圈电压：100V
外形尺寸：310×310×700(mm)
2、分压器
分压器额定电压：50kV
分压器额定变比：1000/1
测量精度：1%
外形尺寸：Φ150×390(mm)
3、金属保护电阻
金属保护电阻：5kΩ
保护电阻额定电压：50kV
保护电阻额定电流：200mA
外形尺寸：Φ65×500(mm)
额定容量：10kVA
额定输出电压：50kV
额定输入电压：0.22kV
测量线圈电压：100V
外形尺寸：310×310×700(mm)
2、分压器
分压器额定电压：50kV
分压器额定变比：1000/1
测量精度：1%
外形尺寸：Φ150×390(mm)
3、金属保护电阻
金属保护电阻：5kΩ
保护电阻额定电压：50kV
保护电阻额定电流：200mA
外形尺寸：Φ65×500(mm)
2）HZYW 绝缘靴手套测试设备
绝缘靴手套测试设备具有三种选择：
绝缘靴手套测试设备具有三种选择：
3-1、HZYW为基本型，可以满足绝缘靴手套测试要求，一次进行8只试品测试循环注水方式。
3-2、HZYWA为多工位型，一次进行16只试品测试，循环注水方式。
3-3、HZYWD为自动注水型，具备绝缘手套自动注水功能，一次进行8只试品测试。
3-2、HZYWA为多工位型，一次进行16只试品测试，循环注水方式。
3-3、HZYWD为自动注水型，具备绝缘手套自动注水功能，一次进行8只试品测试。
（3-1）HZYW循环注水绝缘靴手套泄漏电流测试台
性能特点：
性能特点：
1)同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。
2)每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
3)HZYW绝缘靴手套耐压泄漏电流测试台专为绝缘工器具试验室成套设备研发，测试台采用台式结构，8个试品单列排放，适合靠墙放置。测试台绝缘靴及绝缘手套放置在测试台面上，操作方便不需要弯腰减轻了劳动强度。

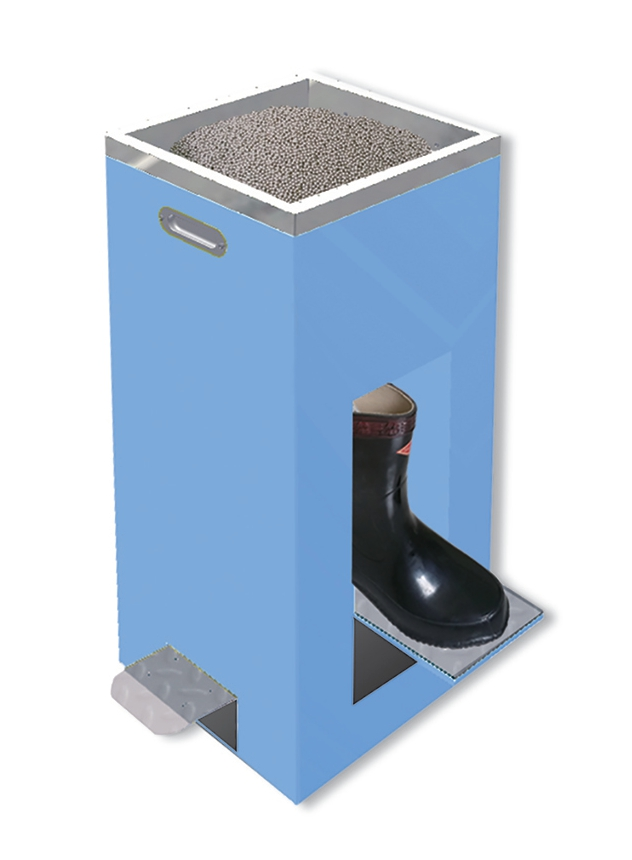

4)测试台具有干试和湿试两种工作模式，测试台装有电动注水水枪，便于试品注水操作，干试时，备有钢珠可以作为绝缘靴的高压电极。
5)测试台采用多路高压泄流测量专利技术和红外数据通讯技术，实现了安全测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
6)具有过流保护功能。
2)每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
3)HZYW绝缘靴手套耐压泄漏电流测试台专为绝缘工器具试验室成套设备研发，测试台采用台式结构，8个试品单列排放，适合靠墙放置。测试台绝缘靴及绝缘手套放置在测试台面上，操作方便不需要弯腰减轻了劳动强度。
4)测试台具有干试和湿试两种工作模式，测试台装有电动注水水枪，便于试品注水操作，干试时，备有钢珠可以作为绝缘靴的高压电极。
5)测试台采用多路高压泄流测量专利技术和红外数据通讯技术，实现了安全测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
6)具有过流保护功能。
主要技术参数：
（1）测试工位： 8
（2）泄漏电流量程： 30.0mA
（3）泄漏电流测量误差：≤1.0%示值+0.1%量程
（4）泄漏电流分辨率： 0.01 mA
（5）工作电压：AC220V
（6）外形尺寸：1820×2×1720（mm）
（7）重量：130kg
（2）泄漏电流量程： 30.0mA
（3）泄漏电流测量误差：≤1.0%示值+0.1%量程
（4）泄漏电流分辨率： 0.01 mA
（5）工作电压：AC220V
（6）外形尺寸：1820×2×1720（mm）
（7）重量：130kg
（3-2）HZYWA循环注水绝缘靴手套泄漏电流测试台
为了提高工作效率，还有一种16路循环注水绝缘靴手套耐压泄漏电流测试台可供选择，试品配置采用双面排列，充分利用空间进行试验，占地面积小、工作效率高。
技术参数：
1．测试工位 16
2．泄漏电流量程 30.0mA
3．泄漏电流测量误差 ＜1 %±1个字
4．泄漏电流分辨率 0.01 mA
5．工作电压 AC220V 16路
2．泄漏电流量程 30.0mA
3．泄漏电流测量误差 ＜1 %±1个字
4．泄漏电流分辨率 0.01 mA
5．工作电压 AC220V 16路
（3-3）HZYWD全自动注水绝缘靴手套耐压泄漏电流测试台
主要功能特点：
1.自动注水试验平台可以进行绝缘靴、绝缘手套、绝缘帽的耐压试验。
2.试验平台可以同时进行8只绝缘靴、绝缘手套或6只绝缘帽的耐压试验。
3.绝缘靴采用干试测试，加注钢珠作为内电极，外电极设浸水海绵。绝缘手套内外采用水作为电极，自动加注。
4.绝缘手套固定釆用高分子绝缘材质“汇邦天鹅嘴”专利技术。将手套两侧衔于天鹅嘴内锁紧精确定位，以便自动注水。夹紧机构无导电部件，达到绝缘要求。测试完毕轻拔天鹅嘴方便取下绝缘手套。
5.注水管自动进入手套内部注水，避免水喷溅到手套内壁，降低手套表面爬电距离。注水完成，旋转至后部保证绝缘距离。
6.具有绝缘帽测试放置槽，测试时固定试品即可进行试验。
7.高压测控单元每路试品均具备快速高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
8.测试台高压测控单元采用8路AD转换器测量泄漏电流，通过红外通讯技术，传送到主试验台控制系统进行数据显示、处理和保存。
9.高压测控单元采用锂电池供电，在试品注水时，高压测控单元升到顶端自动接地并与充电电极接通，自动充电。
10.在测试过程中试验台采用LED数码管显示8路试品泄漏电流等参数。
11.试验平台采用7吋彩色液晶触摸屏操作，通过试品及参数选择，实现全自动运行。
12.试验平台具有水槽水位检测、试品位置检测、试品高度检测等多项检测功能，保证注水的顺利进行。
13.试验平台软件可以设定不同试品参数，依据参数，试验平台按标准自动设定手套袖口到水面的距离，同时保证内外水面一致。
14.可以进行绝缘帽测试，自动注水，水量可以自由设定。
15.试验台具有连锁保护功能。
2.试验平台可以同时进行8只绝缘靴、绝缘手套或6只绝缘帽的耐压试验。
3.绝缘靴采用干试测试，加注钢珠作为内电极，外电极设浸水海绵。绝缘手套内外采用水作为电极，自动加注。
4.绝缘手套固定釆用高分子绝缘材质“汇邦天鹅嘴”专利技术。将手套两侧衔于天鹅嘴内锁紧精确定位，以便自动注水。夹紧机构无导电部件，达到绝缘要求。测试完毕轻拔天鹅嘴方便取下绝缘手套。
5.注水管自动进入手套内部注水，避免水喷溅到手套内壁，降低手套表面爬电距离。注水完成，旋转至后部保证绝缘距离。
6.具有绝缘帽测试放置槽，测试时固定试品即可进行试验。
7.高压测控单元每路试品均具备快速高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
8.测试台高压测控单元采用8路AD转换器测量泄漏电流，通过红外通讯技术，传送到主试验台控制系统进行数据显示、处理和保存。
9.高压测控单元采用锂电池供电，在试品注水时，高压测控单元升到顶端自动接地并与充电电极接通，自动充电。
10.在测试过程中试验台采用LED数码管显示8路试品泄漏电流等参数。
11.试验平台采用7吋彩色液晶触摸屏操作，通过试品及参数选择，实现全自动运行。
12.试验平台具有水槽水位检测、试品位置检测、试品高度检测等多项检测功能，保证注水的顺利进行。
13.试验平台软件可以设定不同试品参数，依据参数，试验平台按标准自动设定手套袖口到水面的距离，同时保证内外水面一致。
14.可以进行绝缘帽测试，自动注水，水量可以自由设定。
15.试验台具有连锁保护功能。
主要技术参数：
1.额定电压： 50kV
2.泄漏电流量程： 30.0mA
3.泄漏电流测量误差：＜0.5 %∣±2个字
4.泄漏电流分辨率： 0.01 mA
2.泄漏电流量程： 30.0mA
3.泄漏电流测量误差：＜0.5 %∣±2个字
4.泄漏电流分辨率： 0.01 mA
3、HZJZ 钢珠加注箱
依据GB_12011-2009《足部防护电绝缘鞋》国家标准要求，绝缘靴耐压试验可以采用钢珠作为内电极。由于钢珠较重，加注钢珠是重体力劳动。本钢珠加注装置的应用，可大大降低试验人员劳动强度，有效提高工作效率。
加注箱采用脚踏机构，可以定量加注钢珠，操作简便，加注数量准确速度快，是绝缘靴干试理想的配套设备。
依据GB_12011-2009《足部防护电绝缘鞋》国家标准要求，绝缘靴耐压试验可以采用钢珠作为内电极。由于钢珠较重，加注钢珠是重体力劳动。本钢珠加注装置的应用，可大大降低试验人员劳动强度，有效提高工作效率。
加注箱采用脚踏机构，可以定量加注钢珠，操作简便，加注数量准确速度快，是绝缘靴干试理想的配套设备。
技术参数：
1）钢珠存储量：＞20kg
2）钢珠加注量：2kg
外形尺寸：340*340*860（mm）
1）钢珠存储量：＞20kg
2）钢珠加注量：2kg
外形尺寸：340*340*860（mm）
（三）HZKG-40 绝缘手套快干装置
手套快速晾干装置整体采用304不锈钢制作，在潮湿环境使用不会生锈。快速晾干架采用鼓风吹干方式快速风干手套，每只手套内部具有一个出风口，通过大风量鼓风机向每只手套内部鼓风，实现快速风干的效果。手套快速晾干装置未采用加热方式烘干，避免了温度过高对手套产生的伤害。
一次晾干数量：40只
额定电压：220V
额定功率：120
鼓风流量：30m3/h
最大风压：5.5kP
外形尺寸：1200*1000*1300（mm）
额定电压：220V
额定功率：120
鼓风流量：30m3/h
最大风压：5.5kP
外形尺寸：1200*1000*1300（mm）
（四）HZYD-A遥控电动验电器测试支架
为了准确测量验电器的启动电压，必须建立一个均匀电场。根据电力行业标准DL740《电容型验电器》设计开发了遥控电动验电器测试支架。
1）高压电极为球形，接地电极为环形结构。
2）接地电极固定、高压电极可以电动驱动向左右移动。
3）电动机构采用按键和无线遥控两种方式控制，同时还有微调控制，便于精确调整距离。
4）测试支架具有标尺刻度，调节距离直观准确。
2）接地电极固定、高压电极可以电动驱动向左右移动。
3）电动机构采用按键和无线遥控两种方式控制，同时还有微调控制，便于精确调整距离。
4）测试支架具有标尺刻度，调节距离直观准确。
主要技术参数
1）额定电压： A型 100kV 适合于35kV及以下验电器试验
2）试验根数： 1 根
3）工作电压： AC 220V
4）移动速度： 快速 5mm/S
慢速 2mm/S
5）外形尺寸：1205×600×1700（mm）
6）重量：24kg
2）试验根数： 1 根
3）工作电压： AC 220V
4）移动速度： 快速 5mm/S
慢速 2mm/S
5）外形尺寸：1205×600×1700（mm）
6）重量：24kg

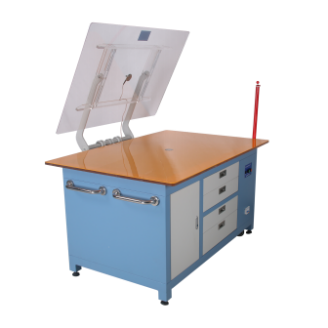

（五）HZF 绝缘服耐压测试台
带电检测和带电检修是电力系统近年来重点推行的发展方向，10~35kV系统带电作业采用绝缘隔避方式进行，所采用的安全防护器具主要有绝缘衣、绝缘裤、绝缘披肩、绝缘套袖等个人穿戴绝缘防护用品以及绝缘毯、遮蔽罩等绝缘隔离用品。这些防护用品是否有效直接威胁到操作人员的生命安全保障，因此对安全防护器具的检测显得尤为重要。我公司研发的绝缘服测试台可以自动完成绝缘服的检测，适用于电科院、电力系统带电作业班等单位使用。
1）试验台台面为绝缘结构，较金属台面具有更好的安全性，可以测试到试品更大面积。
2）测试台上部具有透明绝缘电动压板，可以保证绝缘服与电极的良好接触。
3）试验台配备多种规格电极，可以进行绝缘衣、绝缘裤、绝缘披肩、绝缘套袖、绝缘毯等多种防护用具的测试。
4）测试电极采用导电纤维布料内填阻燃海绵制成。
2）测试台上部具有透明绝缘电动压板，可以保证绝缘服与电极的良好接触。
3）试验台配备多种规格电极，可以进行绝缘衣、绝缘裤、绝缘披肩、绝缘套袖、绝缘毯等多种防护用具的测试。
4）测试电极采用导电纤维布料内填阻燃海绵制成。
1）额定电压： 50kV
2）试验台面积： 1200×800 ( mm )
3）工作电压： AC 220V
4）额定功率： 200W
5）外形尺寸：1240×970×920( mm )
6）重量：130kg
2）试验台面积： 1200×800 ( mm )
3）工作电压： AC 220V
4）额定功率： 200W
5）外形尺寸：1240×970×920( mm )
6）重量：130kg
（六）HZYZ 系列遮蔽罩测试平台
带电作业遮蔽罩多种结构形式，耐压试验需要根据遮蔽罩结构制作贴合度高的内外电极。传统方式采用金属铝进行加工制作，但由于铝制品尽管进行了表面氧化处理，也会随着使用时间的加长出现磨损。一旦磨损在使用过程中就会有铝粉及氧化铝脱落到遮蔽罩上，通过测试以后，遮蔽罩表面上会携带导电粉末使遮蔽罩绝缘性能下降，绝缘性能的下降将会直接威胁到带电作业人员的人身安全。
我公司研发的遮蔽罩电极采用SU304不锈钢结合优质导电布材料制成，解决了金属粉末脱落的问题，同时采用导电布直接与遮蔽罩接触，避免了金属直接与遮蔽罩接触可能造成的划伤损坏。

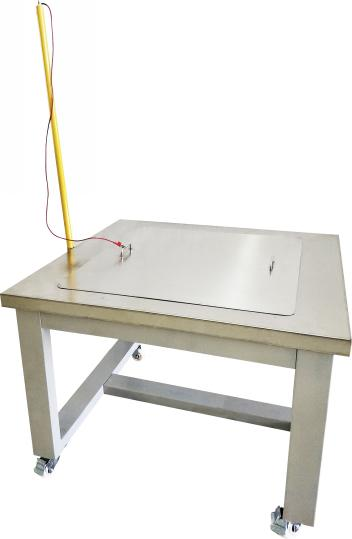

1、遮蔽罩测试平台
主要功能特点：
主要功能特点：
1）试验台台面为SUS304不锈钢金属台面具有耐磨及安全的优点。
2）试验台配备SUS304不锈钢质电极，可以进行绝缘垫的测试。
3）配有脚轮便于移动。
4）试验台可以作为其他多种遮蔽罩试验平台使用。
2）试验台配备SUS304不锈钢质电极，可以进行绝缘垫的测试。
3）配有脚轮便于移动。
4）试验台可以作为其他多种遮蔽罩试验平台使用。
主要技术参数
额定电压： 50kV
试验台面积：1100×1000 ( mm）
电极面积： 600×600（mm）
外形尺寸：1100×1000×800（mm）
试验台面积：1100×1000 ( mm）
电极面积： 600×600（mm）
外形尺寸：1100×1000×800（mm）
2、各型遮蔽罩电极
1）HZYZ-T 跳线管遮蔽罩电极
内电极为SUS304不锈钢仿形加工。
外电极采用SUS304不锈钢金属丝仿形编制，内附导电纤维织物，形成导电接地极。
模具开合采用钕铁硼磁钢吸合，方便安装紧固试品。
高压电极与高压线标准插接。
内电极为SUS304不锈钢仿形加工。
外电极采用SUS304不锈钢金属丝仿形编制，内附导电纤维织物，形成导电接地极。
模具开合采用钕铁硼磁钢吸合，方便安装紧固试品。
高压电极与高压线标准插接。
2）HZYZD-1/2/3导线遮蔽罩电极
导线遮蔽罩电极适用于橡胶导线遮蔽罩和操作杆式高分子导线遮蔽罩。
外电极采用304不锈钢制作，不锈钢支架将外电极支撑并与接地极连接。
内电极为不锈钢管，并设有绝缘端部高压线保护，高压线引出为标准插接件。
导线遮蔽罩电极适用于橡胶导线遮蔽罩和操作杆式高分子导线遮蔽罩。
外电极采用304不锈钢制作，不锈钢支架将外电极支撑并与接地极连接。
内电极为不锈钢管，并设有绝缘端部高压线保护，高压线引出为标准插接件。
3）HZYZD-4硬质导线遮蔽罩电极
外电极采用304不锈钢制作，不锈钢支架将外电极支撑并与接地极连接。
内电极为不锈钢管，并设有绝缘端部高压线保护，高压线引出为标准插接件。
外电极采用304不锈钢制作，不锈钢支架将外电极支撑并与接地极连接。
内电极为不锈钢管，并设有绝缘端部高压线保护，高压线引出为标准插接件。
4）HZ-YZJ 瓷瓶遮蔽罩电极
内电极为不锈钢空心球仿形加工。
外电极采用SUS304不锈钢金属丝仿形编制，内附导电纤维织物，形成导电接地极。
高压电极与高压线采用导电夹连接。
内电极为不锈钢空心球仿形加工。
外电极采用SUS304不锈钢金属丝仿形编制，内附导电纤维织物，形成导电接地极。
高压电极与高压线采用导电夹连接。
5）HZ-YZH横担遮蔽罩电极
内电极为不锈钢平板下部安装导电布内衬阻燃海绵，导电布直接与试品接触。
外电极采用SUS304不锈钢底座，焊装仿形不锈钢电极，上部安装内衬导电纤维织物，形成导电接地极。
高压电极与高压线采用导电夹连接。
内电极为不锈钢平板下部安装导电布内衬阻燃海绵，导电布直接与试品接触。
外电极采用SUS304不锈钢底座，焊装仿形不锈钢电极，上部安装内衬导电纤维织物，形成导电接地极。
高压电极与高压线采用导电夹连接。
6）HZ-YZBL避雷器遮蔽罩电极
7）HZ-YZGD杆顶遮蔽罩电极
8）HZ-YZJ绝缘子遮蔽罩电极
（7）HZ-DBC绝缘斗臂车试验系统
绝缘斗臂车在带电作业过程中是频繁使用的机械设备，带电作业人员乘坐在斗臂车绝缘斗内进行带电作业，斗臂车的绝缘性能对带电作业人员的安全具有至关重要的作用。DLT 976-2017 《带电作业工具、装置和设备预防性试验规程》对绝缘斗臂车的电气试验具有严格规定，试验周期12个月，同时要进行绝缘上臂、绝缘下臂、绝缘外都、绝缘内衬、绝缘吊臂进行工频耐压试验。试验过程中应无闪络、无击穿、无明显发热。绝缘上臂还要求泄漏电流不大于400微安。
HZDBC绝缘斗臂车试验系统由斗臂车测试水槽、高压电极、绝缘臂电极、无线微安表等设备构成。
1）、HZDBC绝缘斗臂车绝缘斗试验水槽
1）外电极采用304不锈钢水槽，永不生锈。
2）水槽配有重型脚轮便于移动。
3）水槽配置大流量水泵，可以快速降水注入绝缘斗，测试完毕可以快速将水抽出，一次操作不超过10分钟。
4）抽水及放水水管配有304不锈钢底阀，便于操作。
5）具备手摇起重装置便于将绝缘内斗放入水槽，电极高压具有专用绝缘支撑。
2）水槽配有重型脚轮便于移动。
3）水槽配置大流量水泵，可以快速降水注入绝缘斗，测试完毕可以快速将水抽出，一次操作不超过10分钟。
4）抽水及放水水管配有304不锈钢底阀，便于操作。
5）具备手摇起重装置便于将绝缘内斗放入水槽，电极高压具有专用绝缘支撑。
技术参数：
水槽耐受电压：50kV（AC）；
水槽内尺寸：1400(W)×1000(D)×1000(H) mm
水泵工作电压：220V，50Hz
起吊重量：50kg
水槽内尺寸：1400(W)×1000(D)×1000(H) mm
水泵工作电压：220V，50Hz
起吊重量：50kg
2)、HZDBC-II斗臂车泄漏电流测试仪
斗臂车耐压试验需要进行泄漏电流测量，传统方式采用交流微安表进行测试，由于试验电压高直接读取微安表数据具有触电危险。
为了解决以上问题我公司采用无线数据传输的方式较好的解决了以上问题。测试仪采用高压微安表，可以准确测量泄漏电流，通过无线通讯的方式与测试仪通讯，测试结果实时显示在测试仪上。不仅进一步提高了工作效率，同时大大降低了安全风险。
斗臂车耐压试验需要进行泄漏电流测量，传统方式采用交流微安表进行测试，由于试验电压高直接读取微安表数据具有触电危险。
为了解决以上问题我公司采用无线数据传输的方式较好的解决了以上问题。测试仪采用高压微安表，可以准确测量泄漏电流，通过无线通讯的方式与测试仪通讯，测试结果实时显示在测试仪上。不仅进一步提高了工作效率，同时大大降低了安全风险。
功能特点
1）主机采用中文菜单提示，操作简单方便。
2）主机可以直接测量泄漏电流，也可以通过无线方式与交流微安表通讯，实时读取微安表数据。
3）主机在测试过程中还可以显示高压微安表内部电池电量。
4）无线微安表采用金属全屏蔽设计，避免高压对微安表测试的干扰。
5）无线微安表采用高能锂离子电池，一次充电可以测试 8小时以上。
6）绝缘臂测试电极采用导电布制作，具有自粘连接扣，导电性能好对绝缘臂无机械损伤。
2）主机可以直接测量泄漏电流，也可以通过无线方式与交流微安表通讯，实时读取微安表数据。
3）主机在测试过程中还可以显示高压微安表内部电池电量。
4）无线微安表采用金属全屏蔽设计，避免高压对微安表测试的干扰。
5）无线微安表采用高能锂离子电池，一次充电可以测试 8小时以上。
6）绝缘臂测试电极采用导电布制作，具有自粘连接扣，导电性能好对绝缘臂无机械损伤。
技术参数：
1）HZDBC-II斗臂车泄漏电流测试仪技术参数：
电流范围：10uA～5mA；
泄漏电流测量误差：≤0.5%示值+0.05%量程
工作电源： AC220V±20%
电源频率： 50±5Hz
显示： 大屏幕液晶
外形尺寸： 160(宽)×70（高）×200（深）(mm)
仪器重量： 3kg
电流范围：10uA～5mA；
泄漏电流测量误差：≤0.5%示值+0.05%量程
工作电源： AC220V±20%
电源频率： 50±5Hz
显示： 大屏幕液晶
外形尺寸： 160(宽)×70（高）×200（深）(mm)
仪器重量： 3kg
2）HZ-5000 无线微安表技术参数：
电流范围：10uA～5mA；
泄漏电流测量误差：≤0.5%示值+0.05%量程
充电电源: AC220V±20%
电池容量：600mAh
外形尺寸：直径110×40（mm）
重量：0.5kg
电流范围：10uA～5mA；
泄漏电流测量误差：≤0.5%示值+0.05%量程
充电电源: AC220V±20%
电池容量：600mAh
外形尺寸：直径110×40（mm）
重量：0.5kg
3)绝缘臂电极技术参数
电极材质：导电布
电极外形尺寸：50×1400（mm）
高压线引出：φ4棒弹插头
电极材质：导电布
电极外形尺寸：50×1400（mm）
高压线引出：φ4棒弹插头
五、力学试验系统配置及技术参数
（一）HZWC-II（100-1000KN）卧式拉力机试验机
用途和特点：
1．试验机适用于各种试样试验，特别适合于长度长的试样。常见试验类型：绝缘绳、钢丝绳、链条、吊装带、电力电缆、导地线、安全绳及电力金具的拉力和破坏试验。
2．本试验机为船体型卧式拉力机，全密封结构安全可靠。
3．试验机采用计算机控制、电液伺服加载，手动快进调节模式，操作灵活，控制精准稳定。
4．试验机采用全方位安全防护，安全可靠，具有电动防护盖和手动双层滑动防护盖可选。拉力机移动端电动或手动驱动，柱销定位，结构紧凑、操作简单。
5．采用液压伺服调节技术，低功耗、低噪音、低发热，具有软限位保护、过载保护功能，具备了高效试验性能。
6．本机采用计算机控制，电液伺服驱动，液压缸加载，精密负荷传感器信号测量力值，精密位移传感器测量位移。具有加载平稳、测量准确，控制响应迅速快，可实现负荷控制和位移（速度）控制。
7．主机采用15英吋彩色液晶显示，触控屏具有友好人机界面，试验方案参数随意编程设定，能方便、准确地实现负荷、位移等数字标定和检定，具有满载保护及位置保护，试验数据能任意存取并可实现数据和曲线的再分析，测试方法可编程，并能存储或读取，并打印出试验报告和曲线。
8．设备具备试品扫码功能，及试验人员登录功能。
9．试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。
10．主控台显示主机具有视角调节功能，满足不同环境条件需求。
11、配置附加20kN拉力传感器，精确测量低量程试品。
2．本试验机为船体型卧式拉力机，全密封结构安全可靠。
3．试验机采用计算机控制、电液伺服加载，手动快进调节模式，操作灵活，控制精准稳定。
4．试验机采用全方位安全防护，安全可靠，具有电动防护盖和手动双层滑动防护盖可选。拉力机移动端电动或手动驱动，柱销定位，结构紧凑、操作简单。
5．采用液压伺服调节技术，低功耗、低噪音、低发热，具有软限位保护、过载保护功能，具备了高效试验性能。
6．本机采用计算机控制，电液伺服驱动，液压缸加载，精密负荷传感器信号测量力值，精密位移传感器测量位移。具有加载平稳、测量准确，控制响应迅速快，可实现负荷控制和位移（速度）控制。
7．主机采用15英吋彩色液晶显示，触控屏具有友好人机界面，试验方案参数随意编程设定，能方便、准确地实现负荷、位移等数字标定和检定，具有满载保护及位置保护，试验数据能任意存取并可实现数据和曲线的再分析，测试方法可编程，并能存储或读取，并打印出试验报告和曲线。
8．设备具备试品扫码功能，及试验人员登录功能。
9．试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。
10．主控台显示主机具有视角调节功能，满足不同环境条件需求。
11、配置附加20kN拉力传感器，精确测量低量程试品。
主要技术性能指标
型 号 ：HZWC-II（100-1000KN）
主机结构形式： 船体式
准确度等级： 1级
最大试验力： 500kN
传感器量程：500kN
附加传感器量程：20kN
试验力测量范围：1%～100%F.S.
试验力示值准确度：±1%
调整间距： 300mm
锁定方式 ：手动穿销
移动梁移动方式：手动（电动）
加载行程范围：1500mm
加载方式 ：液压伺服控制加载
最大有效试验长度：16.5m
试验机中心距机体底面高 ：0.45m
工作电源 ：AC380V、 3kW
外形尺寸：20040×1480×1200（mm）
主机重量：5000kg
主机结构形式： 船体式
准确度等级： 1级
最大试验力： 500kN
传感器量程：500kN
附加传感器量程：20kN
试验力测量范围：1%～100%F.S.
试验力示值准确度：±1%
调整间距： 300mm
锁定方式 ：手动穿销
移动梁移动方式：手动（电动）
加载行程范围：1500mm
加载方式 ：液压伺服控制加载
最大有效试验长度：16.5m
试验机中心距机体底面高 ：0.45m
工作电源 ：AC380V、 3kW
外形尺寸：20040×1480×1200（mm）
主机重量：5000kg
（二）HZAD-20KN安全带静载试验机（二工位）
用途和特点：
1.用于各种安全带及安全带配件的静载荷试验。如：防坠安全带、安全绳、围杆安全带、区域限制安全带等。
2.试验机采用一体化设计，控制主机为嵌入式结构，方便操作，同时取消控制台节省试验室空间。
3.试验机采用计算机控制、电液伺服控制系统加载，加载平稳准确，操作灵活，控制精准稳定，功耗低、噪音低，效率高。
4.主机采用15英吋彩色液晶显示，触控屏具有友好人机界面，参数随意设定、试验过程曲线动画显示，便于对试验状态及时掌握。
5.试验机为分二工位：1：防坠安全带试验工位、2：围杆（区域限制）安全带试验工位。
6.试验机四周采用全密闭结构，装有安全防护玻璃，能可靠的保护试验人员的安全。
7.全功能数字控制系统，具有负荷闭环控制功能，试验软件功能强大，界面清清晰，布局合理，操作简单。
8.设备具备试品扫码功能，及试验人员登录功能。
9.试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。
10.配套HZ26MR-30标准模拟人进行防坠安全带测试。
2.试验机采用一体化设计，控制主机为嵌入式结构，方便操作，同时取消控制台节省试验室空间。
3.试验机采用计算机控制、电液伺服控制系统加载，加载平稳准确，操作灵活，控制精准稳定，功耗低、噪音低，效率高。
4.主机采用15英吋彩色液晶显示，触控屏具有友好人机界面，参数随意设定、试验过程曲线动画显示，便于对试验状态及时掌握。
5.试验机为分二工位：1：防坠安全带试验工位、2：围杆（区域限制）安全带试验工位。
6.试验机四周采用全密闭结构，装有安全防护玻璃，能可靠的保护试验人员的安全。
7.全功能数字控制系统，具有负荷闭环控制功能，试验软件功能强大，界面清清晰，布局合理，操作简单。
8.设备具备试品扫码功能，及试验人员登录功能。
9.试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。
10.配套HZ26MR-30标准模拟人进行防坠安全带测试。
1、试验力： 20kN
2、力分辨率：±500000码
3、力示值准确度：±1%
4、位移行程：1200mm
5、位移速度：0~500mm/min
6、电源：AC220V、800W
7、主机尺寸：1900×1000×2100（mm）
8、主机重量：650kg
2、力分辨率：±500000码
3、力示值准确度：±1%
4、位移行程：1200mm
5、位移速度：0~500mm/min
6、电源：AC220V、800W
7、主机尺寸：1900×1000×2100（mm）
8、主机重量：650kg
（三）HZMR-30标准模拟人
用途和特点：
1、符合安全带标准GB/T 6096-2009附录A的尺寸要求。
2、用于各类高处作业器具的静载试验。如：安全带、防坠器、安全绳、缓冲包等产品。
3、外表面采用高强度钢板制作而成，内部嵌入钢架，整体结实可靠。
2、用于各类高处作业器具的静载试验。如：安全带、防坠器、安全绳、缓冲包等产品。
3、外表面采用高强度钢板制作而成，内部嵌入钢架，整体结实可靠。
1、重量：30kg±5kg (其它重量可定制)
2、材质：表面钢板。
3、外观尺寸：100×485×250（mm）
2、材质：表面钢板。
3、外观尺寸：100×485×250（mm）
（四）HZAM-200安全帽冲击试验机
用途和特点：
1、试验机主要用于安全帽冲击试验、安全帽穿刺试验。
2、试验机采用一体化设计，控制操作箱为悬臂结构，方便操作，同时取消控制台节省试验室空间。
3、试验系统采用计算机控制，软件可实时采集曲线并显示最大冲击力和加速度。
4、符合GB/T 2812要求，试验操作简单，360度安全防护，位移数字显示。
5、自动激光高度定位，可以设定高度自动调节冲击距离。
6、冲击力测量采用IEPE动态力传感器，与电荷型相比，精度更高，线性更好，更加稳定可靠。
7、试验机为整体钢质基座，配备1#、2#标准铝质头模。
8、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
9、配备网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。并可通过手机扫码查询数据。
2、试验机采用一体化设计，控制操作箱为悬臂结构，方便操作，同时取消控制台节省试验室空间。
3、试验系统采用计算机控制，软件可实时采集曲线并显示最大冲击力和加速度。
4、符合GB/T 2812要求，试验操作简单，360度安全防护，位移数字显示。
5、自动激光高度定位，可以设定高度自动调节冲击距离。
6、冲击力测量采用IEPE动态力传感器，与电荷型相比，精度更高，线性更好，更加稳定可靠。
7、试验机为整体钢质基座，配备1#、2#标准铝质头模。
8、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
9、配备网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。并可通过手机扫码查询数据。
1、冲击力测量：0~20000N
2、冲击力测量精度：1.0~5.0(级)
3、冲击力测量频率：100kHz
4、冲击力分辨率：1N
5、激光高度调节范围：1000~1100mm(相对头模)
6、电源：AC220V
7、重量：200kg
8、外观尺寸：730×730×1945（mm）
2、冲击力测量精度：1.0~5.0(级)
3、冲击力测量频率：100kHz
4、冲击力分辨率：1N
5、激光高度调节范围：1000~1100mm(相对头模)
6、电源：AC220V
7、重量：200kg
8、外观尺寸：730×730×1945（mm）
（五）HZTJ-5000梯具静载试验机
用途和特点：
1、本试验机适用于各种硬梯静载试验及软梯头的静载试验。
2、试验系统采用伺服电机控制和钢丝绳加载方式进行测试，具有加载准确、控制稳定可靠等优点。
3、主机操作台采用15英吋彩色液晶显示，触摸屏控制具有友好人机界面，参数随意设定、试验过程曲线动画显示，便于对试验状态及时掌握。
4、试验机结构一体化设计，操作台固定于设备本体侧翼，并可相对本体可任意旋转。
5、梯具支撑架可以电动调节高度，适合1.5-5米梯具测试。
6、试验机具有防护隔栏，保证试验人员的安全。
7、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
8、试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。
2、试验系统采用伺服电机控制和钢丝绳加载方式进行测试，具有加载准确、控制稳定可靠等优点。
3、主机操作台采用15英吋彩色液晶显示，触摸屏控制具有友好人机界面，参数随意设定、试验过程曲线动画显示，便于对试验状态及时掌握。
4、试验机结构一体化设计，操作台固定于设备本体侧翼，并可相对本体可任意旋转。
5、梯具支撑架可以电动调节高度，适合1.5-5米梯具测试。
6、试验机具有防护隔栏，保证试验人员的安全。
7、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
8、试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。
1、试验力：5000N
2、试验速率：0~300mm/min
3、有效加载行程：0.5m
4、力示值准确度：±1%
5、梯子高度：1.5~5m
6、电源：AC220V
7、功率：800W
8、重量：200kg
9、外形尺寸：1100×2600×2650（mm）
2、试验速率：0~300mm/min
3、有效加载行程：0.5m
4、力示值准确度：±1%
5、梯子高度：1.5~5m
6、电源：AC220V
7、功率：800W
8、重量：200kg
9、外形尺寸：1100×2600×2650（mm）
（六）HZJD-5000脚扣登高板静载试验机
用途和特点：
1、试验机适用于安全防护器材脚扣及登高板的静载荷试验。
2、试验机采用计算机控制、电液伺服控制系统加载，加载平稳准确，操作灵活，控制精准稳定，功耗低、噪音低，效率高。
3、试验机采用一体化设计，控制操作箱为悬臂结构，方便操作，同时取消控制台节省试验室空间。
4、主机采用15英吋彩色液晶显示，触控屏具有友好人机界面，参数随意设定、试验过程曲线动画显示，便于对试验状态及时掌握。
5、试验机四周采用全密闭结构，装有安全防护玻璃，能可靠的保护试验人员的安全。
6、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
7、试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。并可通过手机扫码查询数据。
2、试验机采用计算机控制、电液伺服控制系统加载，加载平稳准确，操作灵活，控制精准稳定，功耗低、噪音低，效率高。
3、试验机采用一体化设计，控制操作箱为悬臂结构，方便操作，同时取消控制台节省试验室空间。
4、主机采用15英吋彩色液晶显示，触控屏具有友好人机界面，参数随意设定、试验过程曲线动画显示，便于对试验状态及时掌握。
5、试验机四周采用全密闭结构，装有安全防护玻璃，能可靠的保护试验人员的安全。
6、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
7、试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。并可通过手机扫码查询数据。
1、测试精度：符合静荷拉力试验机1级标准
2、试验力：5kN
3、力分辨率：±500000码
4、力示值准确度：±1%
5、有效加载行程：600mm
6、试验速率：0~500mm/min
7、电源：AC220V,800W
8、外形尺寸：1500×1100×1960（mm）
9、主机重量：470kg
2、试验力：5kN
3、力分辨率：±500000码
4、力示值准确度：±1%
5、有效加载行程：600mm
6、试验速率：0~500mm/min
7、电源：AC220V,800W
8、外形尺寸：1500×1100×1960（mm）
9、主机重量：470kg
（七）HZKW绝缘杆抗弯动静负荷试验机
用途和特点：
1、设备主要应用于绝缘杆、托瓶架、绝缘管材料、管型复合材料、梯具等多种材料及产品的动态和静态弯曲试验。
2、试验机采用一体化设计，控制操作箱为悬臂结构，方便操作，同时取消控制台节省试验室空间。
3、试验系统采用计算机控制，软件可实时显示测试曲线。
4、试验方案可编程，具有多阶段、多功能、多方式控制方式。
5、位移量自动控制测量系统，可自动测量材料及产品弯曲扰度。
6、可调试验架，根据不同产品实现试验长度500-5500mm调节，梯具可以平放也可以侧立放置进行测试。
7、试验机配备1~4点拉力均衡装置，可以进行110kV以上托瓶架的测试。
8、试品夹具采用尼龙材料制成，不会对试品造成损伤。
9、试验机具有防护隔栏，保证试验人员的安全。
10、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
11、试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
2、试验机采用一体化设计，控制操作箱为悬臂结构，方便操作，同时取消控制台节省试验室空间。
3、试验系统采用计算机控制，软件可实时显示测试曲线。
4、试验方案可编程，具有多阶段、多功能、多方式控制方式。
5、位移量自动控制测量系统，可自动测量材料及产品弯曲扰度。
6、可调试验架，根据不同产品实现试验长度500-5500mm调节，梯具可以平放也可以侧立放置进行测试。
7、试验机配备1~4点拉力均衡装置，可以进行110kV以上托瓶架的测试。
8、试品夹具采用尼龙材料制成，不会对试品造成损伤。
9、试验机具有防护隔栏，保证试验人员的安全。
10、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
11、试验机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
1、试验力：10kN
2、示值准确度：1.0 %
3、横梁移动范围：0 ~ 500（mm）
4、位移速度：0 ~ 500 （mm/min）
5、二端可调距离：500~5500（mm）
6、试验宽度：580mm
7、负荷点数： 1 ~ 4
8、电源：AC220V、 800W
9、外观尺寸：6000×1000×2300 （mm）
10、主机重量：1050kg
2、示值准确度：1.0 %
3、横梁移动范围：0 ~ 500（mm）
4、位移速度：0 ~ 500 （mm/min）
5、二端可调距离：500~5500（mm）
6、试验宽度：580mm
7、负荷点数： 1 ~ 4
8、电源：AC220V、 800W
9、外观尺寸：6000×1000×2300 （mm）
10、主机重量：1050kg
（八）HZKJ-26快装脚手架试验机
用途和特点：
1、试验机适用于快装脚手架及检修平台的静载荷试验。
2、试验机采用微型拉力试验机产生静拉力，替代沙袋对快装脚手架及检修平台进行静载荷试验，测试方便、省力、安全，避免装载沙袋带来的安全隐患。
3、试验机采用计算机控制、伺服控制系统，钢丝绳加载，加载平稳准确，操作灵活，控制精准稳定，功耗低、噪音低，效率高。
4、试验机采用滑台结构设计，可以对脚手架任意部位进行测试。
5、主机采用15英吋彩色液晶显示，触控屏具有友好人机界面，参数随意设定、试验过程曲线动画显示，便于对试验状态及时掌握。
6、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
7、试验机具有无线网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。并可通过手机扫码查询数据。
8、需要配置室外8*5米混凝土硬化场地，并安装水泥杆。
2、试验机采用微型拉力试验机产生静拉力，替代沙袋对快装脚手架及检修平台进行静载荷试验，测试方便、省力、安全，避免装载沙袋带来的安全隐患。
3、试验机采用计算机控制、伺服控制系统，钢丝绳加载，加载平稳准确，操作灵活，控制精准稳定，功耗低、噪音低，效率高。
4、试验机采用滑台结构设计，可以对脚手架任意部位进行测试。
5、主机采用15英吋彩色液晶显示，触控屏具有友好人机界面，参数随意设定、试验过程曲线动画显示，便于对试验状态及时掌握。
6、设备具有扫码功能，读取试品编号，具有试验人员登录功能。
7、试验机具有无线网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯。并可通过手机扫码查询数据。
8、需要配置室外8*5米混凝土硬化场地，并安装水泥杆。
1、测试精度：1.0级
2、试验力：5kN
3、力分辨率：±500000码
4、加载行程：600mm
6、试验速率：0~500mm/min
7、电源：AC220V,500W
8、主机外形尺寸：420×320×230（mm）
2、试验力：5kN
3、力分辨率：±500000码
4、加载行程：600mm
6、试验速率：0~500mm/min
7、电源：AC220V,500W
8、主机外形尺寸：420×320×230（mm）
附件：
1、检修平台专用试验架
2、检修平台用锥形模拟杆
2、检修平台用锥形模拟杆
（九）HZC高空坠落冲击试验装置
一）概述
高空坠落冲击力试验系统适用于登高防护器具的坠落和冲击试验，主要应用于安全带、安全绳、缓冲器、安全扣、防坠器、连接扣、安全网等多种工器具的冲击试验。
高空坠落冲击力试验系统适用于登高防护器具的坠落和冲击试验，主要应用于安全带、安全绳、缓冲器、安全扣、防坠器、连接扣、安全网等多种工器具的冲击试验。
试验系统主要有以下设备组成：
1、HZCP坠落冲击试验平台
2、HZCK冲击力试验系统控制台
3、HZCS-200坠落试验提锁机
4、HZCF-100无线遥控释放器
5、HZMR-100橡胶标准模拟人
6、HZCT-100无线激光测距铁砣
7、HZCC-20无线冲击力采集端
8、HZCQ标准重球
9、HZCW安全网试验支架
2、HZCK冲击力试验系统控制台
3、HZCS-200坠落试验提锁机
4、HZCF-100无线遥控释放器
5、HZMR-100橡胶标准模拟人
6、HZCT-100无线激光测距铁砣
7、HZCC-20无线冲击力采集端
8、HZCQ标准重球
9、HZCW安全网试验支架
二）技术参数
1.HZCK 冲击力试验系统控制台
功能特点：
功能特点：
1、冲击力试验系统控制台配备工控计算机系统，集成配置了试验系统的所有控制测试单元，可以完成坠落冲击试验的全部控制及测试工作。
2、试验台集成安装了HZCT-100无线激光测距铁砣控制仪，可以实时显示铁砣对地面的距离。
3、试验可以对HZCS-200坠落试验提锁机及HZCF-100无线控制释放器进行控制。
4、可以接收HZCC-20无线冲击力采集端发来的测数据信号，将冲击力测试数据进行显示、保存、分析，同时出具测试报告。
5、试验台具有控制部分可调视角功能，适用于不同环境条件下进行测试。
2、试验台集成安装了HZCT-100无线激光测距铁砣控制仪，可以实时显示铁砣对地面的距离。
3、试验可以对HZCS-200坠落试验提锁机及HZCF-100无线控制释放器进行控制。
4、可以接收HZCC-20无线冲击力采集端发来的测数据信号，将冲击力测试数据进行显示、保存、分析，同时出具测试报告。
5、试验台具有控制部分可调视角功能，适用于不同环境条件下进行测试。
主要技术参数：
1、工作电源：AC220, 300W
2、试验台外形尺寸：1500×800×1250（mm）
3、试验台重量： 70kg
2、试验台外形尺寸：1500×800×1250（mm）
3、试验台重量： 70kg
2.HZCP坠落试验平台
功能特点：
功能特点：
1、坠落试验平台由钢结构整体焊接而成、结构牢固，试验平台由四根立柱支撑，形成刚体结构。
2、平台上安装了悬臂吊车，用于提升试品或无线激光测距铁砣。
3、试验平台内部安装了具有安全护栏的爬梯，平台周围安装有护栏保证试验人员的安全。
4、试验平台顶部安装有无线遥控提锁机，用于将无线测力传感器提升并固定，避免试验人员爬高操作。
2、平台上安装了悬臂吊车，用于提升试品或无线激光测距铁砣。
3、试验平台内部安装了具有安全护栏的爬梯，平台周围安装有护栏保证试验人员的安全。
4、试验平台顶部安装有无线遥控提锁机，用于将无线测力传感器提升并固定，避免试验人员爬高操作。
主要技术参数
1、试验平台高度：6米
2、悬臂吊高度：3米
3、悬臂吊载重：200kg
4、工作电源：220V，1000W
5、外形尺寸：1600×2200×8850（mm）
6、重量：1500kg
2、悬臂吊高度：3米
3、悬臂吊载重：200kg
4、工作电源：220V，1000W
5、外形尺寸：1600×2200×8850（mm）
6、重量：1500kg
3.HZCS-200坠落试验提锁机
用途和特点
用途和特点
1、高空坠落用提锁机主要作用是将固定式的坠落挂点改为活动式的坠落挂点。挂点的刚度符合国内各种坠落试验的要求。
2、利用高空坠落用提锁机，试验人员可以方便的在地面操作挂点与样品的连接，无需试验人员登高操作。具有使用简单、减少试验人员的劳动强度、安全可靠的优点。
3、可用于安全带（及附件）冲击试验、防坠器冲击试验、速差器冲击试验、安全网冲击试验等冲击坠落试验。
4、采用单片机CPU核心控制、高品质的工业无线遥控装置，工作稳定可靠。
5、使用LED灯高亮指示锁止和解锁状态,同时在控制仪上可显示锁止状态。
6、升降控制具有试验台和遥控器双重控制，具有防止误操作的互锁功能。
2、利用高空坠落用提锁机，试验人员可以方便的在地面操作挂点与样品的连接，无需试验人员登高操作。具有使用简单、减少试验人员的劳动强度、安全可靠的优点。
3、可用于安全带（及附件）冲击试验、防坠器冲击试验、速差器冲击试验、安全网冲击试验等冲击坠落试验。
4、采用单片机CPU核心控制、高品质的工业无线遥控装置，工作稳定可靠。
5、使用LED灯高亮指示锁止和解锁状态,同时在控制仪上可显示锁止状态。
6、升降控制具有试验台和遥控器双重控制，具有防止误操作的互锁功能。
主要技术参数：
1、提升载荷：100kg (可定制)
2、锁止最大冲击载荷：10000kg
3、无线控制距离：≥50m
4、工作电压：AC220V
5、额定功率：＜1kW
6、外形尺寸：530×400×650（mm）
7、重量：50kg
8、控制方式：按钮及遥控器
2、锁止最大冲击载荷：10000kg
3、无线控制距离：≥50m
4、工作电压：AC220V
5、额定功率：＜1kW
6、外形尺寸：530×400×650（mm）
7、重量：50kg
8、控制方式：按钮及遥控器

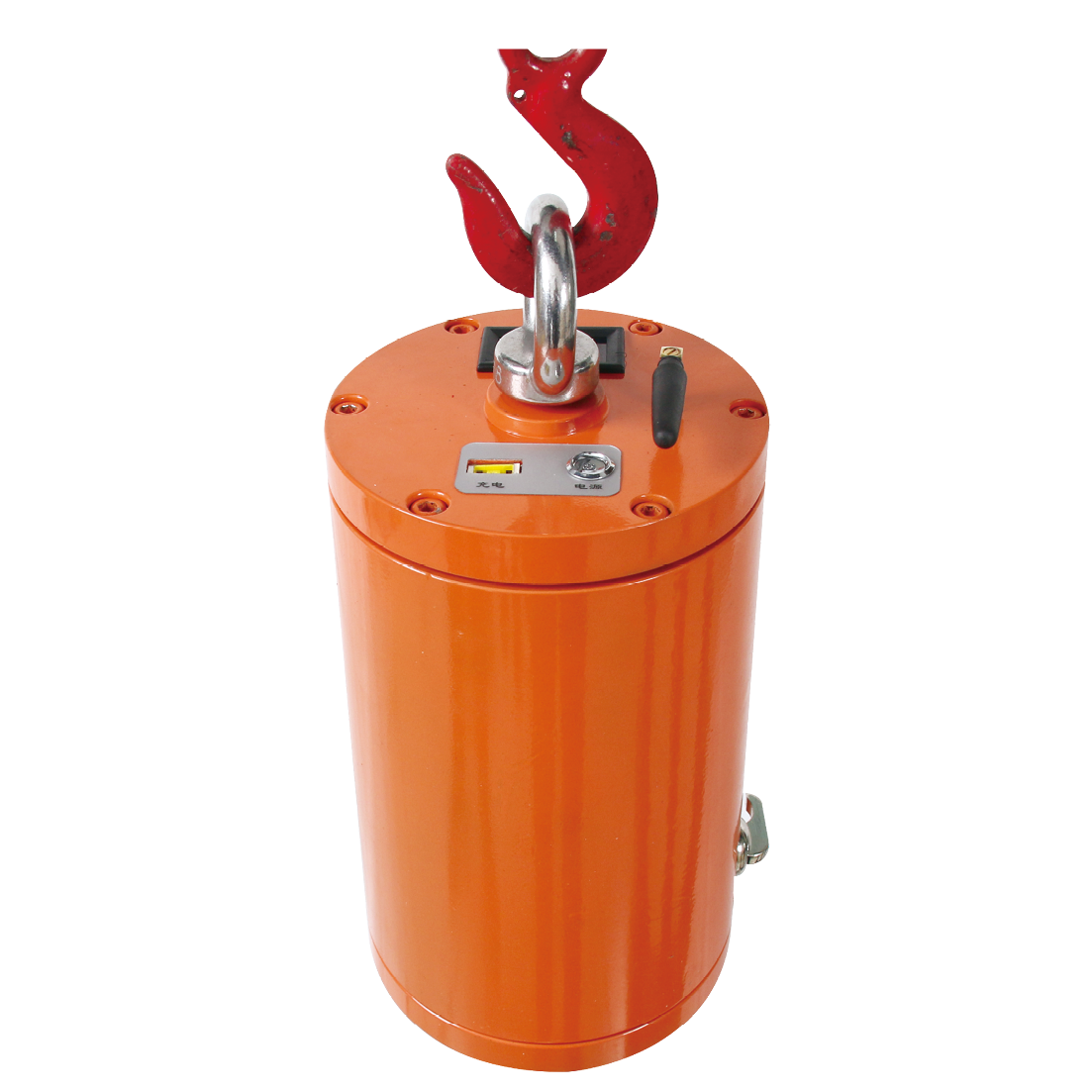

4.HZCF-100无线控制释放器
用途和特点：
用途和特点：
1、无线释放器是主要用于安全带冲击试验、防坠器冲击试验、速差器冲击试验、安全网冲击试验等释放重物的设备。
2、无线释放器采用无线控制技术，能远程控制将悬挂着的重物从任意高度释放，具有使用简单、安全可靠的优点。
3、释放器采用电磁脱扣专利技术，同时具有电气和机械双重防坠保护功能防止误动作。
4、设备采用锂电池供电具有电量显示、结构紧凑、体积小、操作简单。
2、无线释放器采用无线控制技术，能远程控制将悬挂着的重物从任意高度释放，具有使用简单、安全可靠的优点。
3、释放器采用电磁脱扣专利技术，同时具有电气和机械双重防坠保护功能防止误动作。
4、设备采用锂电池供电具有电量显示、结构紧凑、体积小、操作简单。
主要技术参数：
1、额定释放载荷：100kg
2、无线控制距离：≥50m
3、重量：6.5kg
4、外观尺寸：Φ160×370（mm）
5、电池容量： 5200 mAh
6、充电电源：AC220V
2、无线控制距离：≥50m
3、重量：6.5kg
4、外观尺寸：Φ160×370（mm）
5、电池容量： 5200 mAh
6、充电电源：AC220V

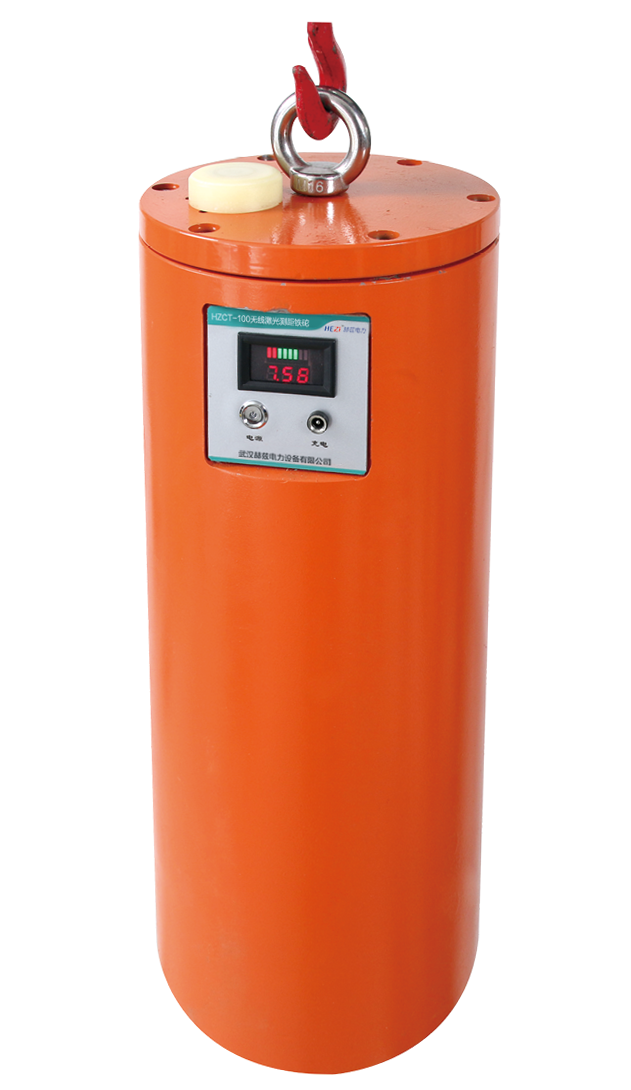

5.HZCT-100无线激光测距铁砣
用途和特点：
用途和特点：
1、无线激光测距铁砣可以自动、快速、精准的测量重块与地面的距离。
2、用于各类高处作业器具的冲击坠落试验的距离测量。如：安全绳、安全扣、防坠器、脚手架、绝缘检修平台等。
3、无线激光测距铁砣控制仪可以记录不同状态下对地距离，自动计算位移。
4、消除试验过程中在铁砣下方测量距离的安全隐患。
5、提高了测量距离的效率和精度。
6、符合安全带标准GB/T 6096-2009对光学测量距离的要求。
2、用于各类高处作业器具的冲击坠落试验的距离测量。如：安全绳、安全扣、防坠器、脚手架、绝缘检修平台等。
3、无线激光测距铁砣控制仪可以记录不同状态下对地距离，自动计算位移。
4、消除试验过程中在铁砣下方测量距离的安全隐患。
5、提高了测量距离的效率和精度。
6、符合安全带标准GB/T 6096-2009对光学测量距离的要求。
主要技术参数：
1、铁砣重量：100kg±1kg (可定制)
2、测距量程：0~30m
3、无线控制距离：50m
4、工作电压：DC12V
5、外观尺寸：Φ200×520（mm）
6、测量精度：±2mm
7、测量频率：1~10Hz
8、分辨率：1mm
9、电池容量： 5200 mAh
10、充电电源：AC220V
2、测距量程：0~30m
3、无线控制距离：50m
4、工作电压：DC12V
5、外观尺寸：Φ200×520（mm）
6、测量精度：±2mm
7、测量频率：1~10Hz
8、分辨率：1mm
9、电池容量： 5200 mAh
10、充电电源：AC220V
6.HZMR-100橡胶标准模拟人
用途和特点：
用途和特点：
1、符合安全带标准GB/T 6096-2009附录A的要求。
2、用于各类高处作业器具的冲击坠落试验。如：安全带、防坠器、安全绳、缓冲包等产品。
3、外表面采用进口硅胶制作而成，内部嵌入钢架，整体结实可靠。
2、用于各类高处作业器具的冲击坠落试验。如：安全带、防坠器、安全绳、缓冲包等产品。
3、外表面采用进口硅胶制作而成，内部嵌入钢架，整体结实可靠。
主要技术参数：
1、重量：100kg±1kg (其它重量可定制)
2、材质：表面全橡胶
3、外观尺寸：100×485×250(mm)
2、材质：表面全橡胶
3、外观尺寸：100×485×250(mm)
7.HZCC-20无线冲击力采集端
用途和特点：
用途和特点：
1、用于各类高处作业器具的动态冲击力测量。如：安全带、安全帽、防坠器以及其它登高器具等。
2、采用高品质的高速数据采集卡。
3、无线WIFI传输，使用方便灵活，数据传输稳定可靠。
4、采用IEPE动态力传感器，与电荷型相比，精度更高，线性更好，更加稳定可靠。
5、软件可实时采集曲线并显示最大冲击力。具有数据保存和曲线分析功能。
2、采用高品质的高速数据采集卡。
3、无线WIFI传输，使用方便灵活，数据传输稳定可靠。
4、采用IEPE动态力传感器，与电荷型相比，精度更高，线性更好，更加稳定可靠。
5、软件可实时采集曲线并显示最大冲击力。具有数据保存和曲线分析功能。
主要技术参数：
1、冲击力测量：1N~10kN（具体由传感器）
2、采集分辨率：24位
3、工作电压：DC12.6V
4、测量精度：1.0级
5、测量频率：100kHz
6、力分辨率：1N
7、尺寸：230×120×285（mm）
2、采集分辨率：24位
3、工作电压：DC12.6V
4、测量精度：1.0级
5、测量频率：100kHz
6、力分辨率：1N
7、尺寸：230×120×285（mm）
8.HZCQ标准重球
技术参数：
1、适用于安全网的耐冲击试验。
2、主体结构采用铁质材料加工而成。
3、表面光滑、刚性足、耐冲击性能优秀。
4、整体尺寸：Φ500±10（mm）
5、整体重量：100±1（kg）
2、主体结构采用铁质材料加工而成。
3、表面光滑、刚性足、耐冲击性能优秀。
4、整体尺寸：Φ500±10（mm）
5、整体重量：100±1（kg）

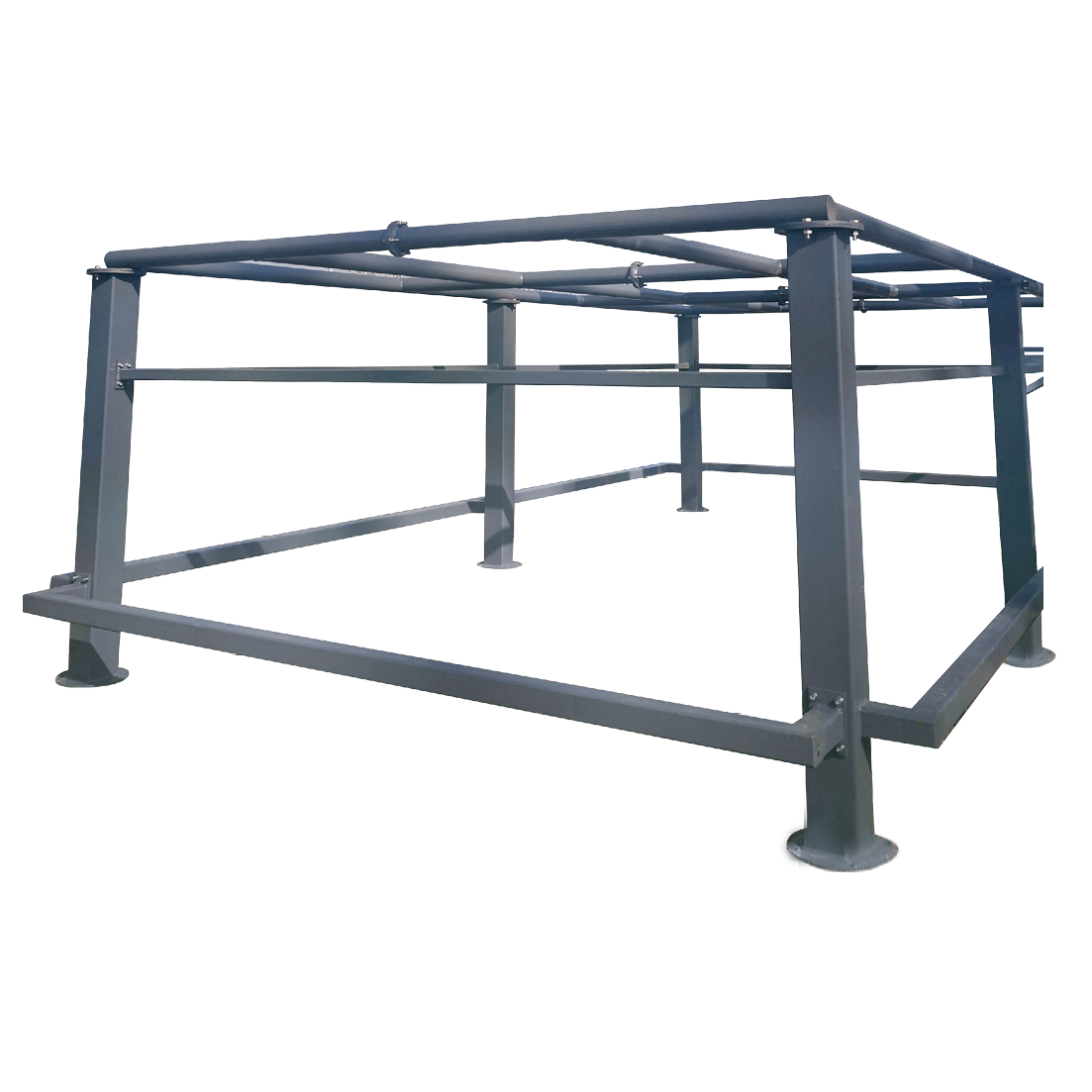

9.HZCW安全网试验架
1、适用于安全网的耐冲击试验。
2、主体结构是采用钢管杆牢固焊接而成的刚性框架。
3、试验架水平试验框的长与宽调节方便快捷，便于安装安全网。
4、对于耐贯穿试验框架，是一与水平面倾斜 30°的刚性框架。
5、整体尺寸：7000×3800×1800（mm）
6、整体重量：400kg
2、主体结构是采用钢管杆牢固焊接而成的刚性框架。
3、试验架水平试验框的长与宽调节方便快捷，便于安装安全网。
4、对于耐贯穿试验框架，是一与水平面倾斜 30°的刚性框架。
5、整体尺寸：7000×3800×1800（mm）
6、整体重量：400kg
六、电气参数测量
（一）HZJDX-A-50A 接地线成组电阻测试仪
功能特点
1、本仪器是用于个人保安线及携带型短路接地线电阻的专用测试设备，仪器具有5把测试钳，一键自动测量10组数据，完成测试。
2、仪器由高速单片机控制，全汉字显示，自动化程度高，操作简便。
3、仪器采用大液晶显示，一屏显示所有数据。
4、仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽。
5、可以输入接地线长度及截面，自动计算电阻率并判断是否合格。
6、输入导体温度，自动进行温度折算。
7、仪器自带时钟，万年历，可保存 20 组测试数据，方便客户随时查询。
8、仪器自带热敏打印机，可将测试数据实时打印。
9、台式机具有扫码功能，读取试品编号，同时具有试验人员登录功能。
10、台式机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
2、仪器由高速单片机控制，全汉字显示，自动化程度高，操作简便。
3、仪器采用大液晶显示，一屏显示所有数据。
4、仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽。
5、可以输入接地线长度及截面，自动计算电阻率并判断是否合格。
6、输入导体温度，自动进行温度折算。
7、仪器自带时钟，万年历，可保存 20 组测试数据，方便客户随时查询。
8、仪器自带热敏打印机，可将测试数据实时打印。
9、台式机具有扫码功能，读取试品编号，同时具有试验人员登录功能。
10、台式机具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
输出电流：30A、50A
输出电压：≥DC10V
分辨率：最小 0.1μΩ
量 程：300uΩ-300mΩ（30A 档）
200uΩ-200mΩ（50A 档）
准确度：0.5%±3 个字
外形尺寸：270×225×155（mm）
测试线：
测试钳额定电流：100A
测试电流线截面： 6 mm²
测试电压线截面： 1.6 mm²
测试线长度： 2 m
测试线： 5条
输出电压：≥DC10V
分辨率：最小 0.1μΩ
量 程：300uΩ-300mΩ（30A 档）
200uΩ-200mΩ（50A 档）
准确度：0.5%±3 个字
外形尺寸：270×225×155（mm）
测试线：
测试钳额定电流：100A
测试电流线截面： 6 mm²
测试电压线截面： 1.6 mm²
测试线长度： 2 m
测试线： 5条

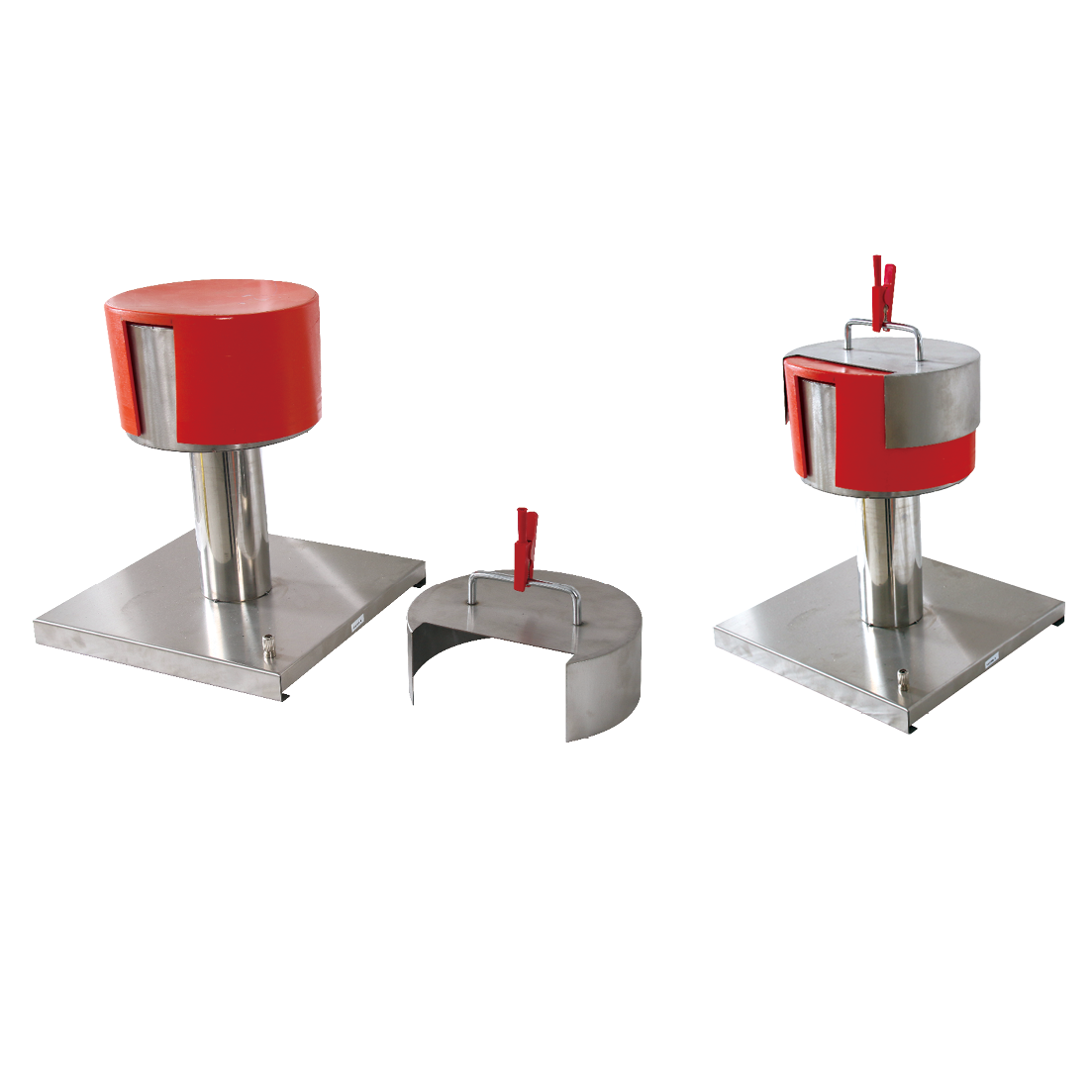

（二）HZP-III屏蔽服效率测试仪
功能及特点
1、本装置是对屏蔽服进行屏蔽效率测试的专业测试设备，广泛用于电力系统、生产厂家、科研单位等。
2、本装置根据国家标准GB/T 6568-2008《带电作业用屏蔽服装》要求设计，将测试电源、测量系统集成一体化的自动化、智能化的专业测试仪器。
3、试验主机输出程控正弦波交流试验电源，自动测量激励及响应电压，自动计算屏蔽服效率。
4、采用大屏幕彩色液晶菜单化人机界面，表格化数据管理，汉字提示易于操作。
5、仪器设有实时时钟，随时记录测试时间。
6、可保存20条屏蔽服屏蔽效率记录可随时查阅试验数据。
7、采用高速热敏打印机，可现场打印测试结果。
8、仪器具有扫码功能，读取试品编号，同时具有试验人员登录功能。
9、仪器具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
2、本装置根据国家标准GB/T 6568-2008《带电作业用屏蔽服装》要求设计，将测试电源、测量系统集成一体化的自动化、智能化的专业测试仪器。
3、试验主机输出程控正弦波交流试验电源，自动测量激励及响应电压，自动计算屏蔽服效率。
4、采用大屏幕彩色液晶菜单化人机界面，表格化数据管理，汉字提示易于操作。
5、仪器设有实时时钟，随时记录测试时间。
6、可保存20条屏蔽服屏蔽效率记录可随时查阅试验数据。
7、采用高速热敏打印机，可现场打印测试结果。
8、仪器具有扫码功能，读取试品编号，同时具有试验人员登录功能。
9、仪器具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
1、施加电压范围：100~600V（有效值）误差＜±0.5%
2、响应电压范围：15mV~20V（有效值）误差＜±1%
3、响应输入阻抗：10MΩ
4、测试电极：满足GB/T 6568-2008《带电作业用屏蔽服装》要求
5、仪器工作电源： AC 187 V~242 V 50Hz±1Hz
6、外形尺寸：270×225×155（mm）
2、响应电压范围：15mV~20V（有效值）误差＜±1%
3、响应输入阻抗：10MΩ
4、测试电极：满足GB/T 6568-2008《带电作业用屏蔽服装》要求
5、仪器工作电源： AC 187 V~242 V 50Hz±1Hz
6、外形尺寸：270×225×155（mm）
（三）HZP-II屏蔽服表面电阻测试仪
功能特点
1、测试仪是对屏蔽服进行表面电阻测试的专业设备，本装置依据GB/T 6568-2008《带电作业用屏蔽服装》标准要求对屏蔽服进行表面电阻测量。
2、采用大屏幕液晶全汉字菜单化人机界面，表格化数据管理，汉字提示易于操作。
3、试验主机根据实测阻值自动调节输出电压。
4、仪器具有软件校准功能，可进行电阻的自动校准。
5、可保存30条测试记录可随时查阅试验数据。
6、采用高速热敏打印机，可现场打印测试结果。
7、仪器具有扫码功能，读取试品编号，同时具有试验人员登录功能。
8、仪器具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
2、采用大屏幕液晶全汉字菜单化人机界面，表格化数据管理，汉字提示易于操作。
3、试验主机根据实测阻值自动调节输出电压。
4、仪器具有软件校准功能，可进行电阻的自动校准。
5、可保存30条测试记录可随时查阅试验数据。
6、采用高速热敏打印机，可现场打印测试结果。
7、仪器具有扫码功能，读取试品编号，同时具有试验人员登录功能。
8、仪器具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
主要技术参数
1、电阻测量范围：0.1Ω~4.8kΩ
2、测量误差：≤1.0%示值+0.1%量程
3、显示位数：4位

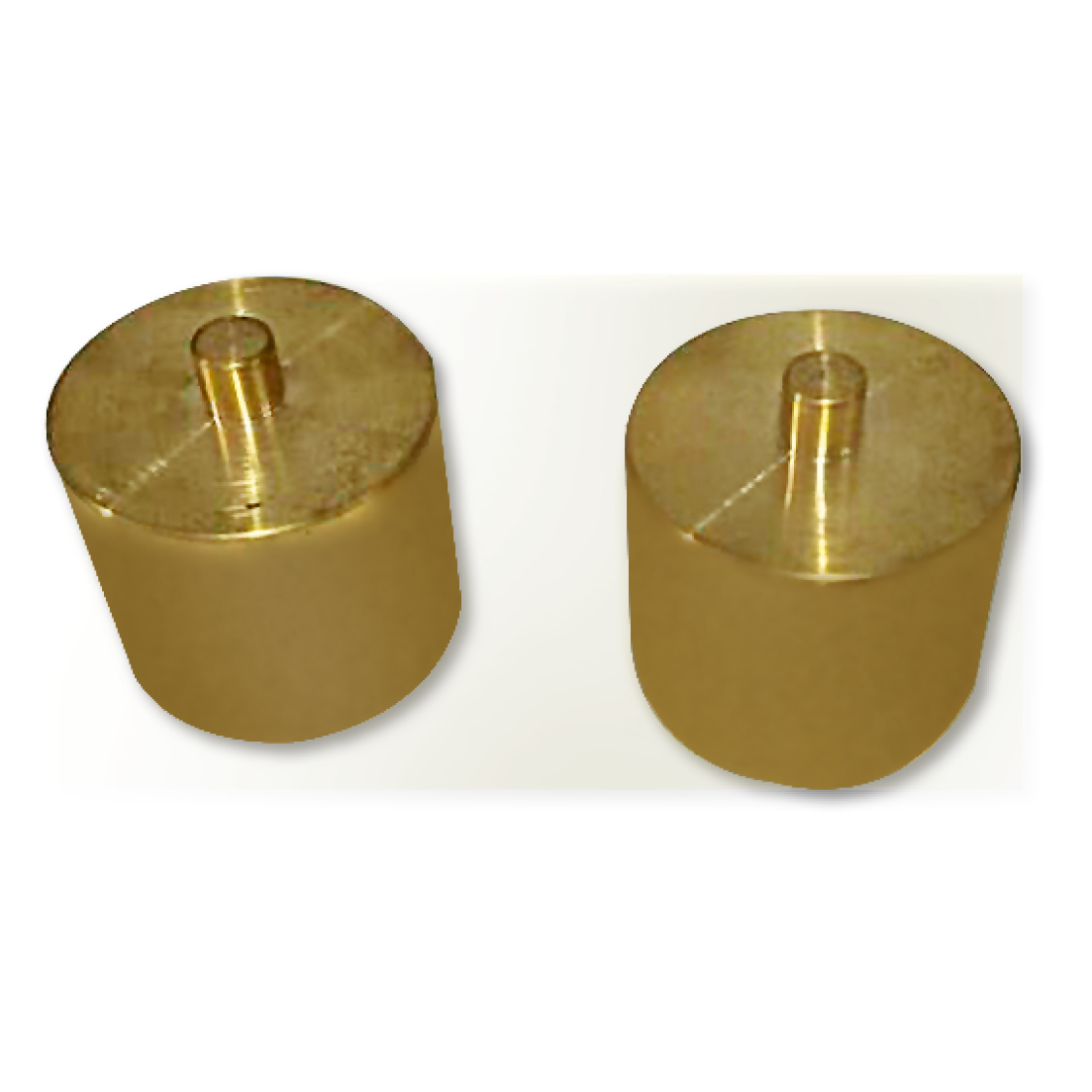

4、电极外形尺寸：φ55×57.5（mm）
5、外形尺寸：270×225×155（mm）
2、测量误差：≤1.0%示值+0.1%量程
3、显示位数：4位
4、电极外形尺寸：φ55×57.5（mm）
5、外形尺寸：270×225×155（mm）
（四）HZD-DZ导电鞋电阻测试仪
功能特点：
1、本仪器专用于导电鞋电阻测试，试验方法符合GB/T20991《个人防护装备 鞋的测试方法》国家标准。
2、HZD-DZ导电鞋直流电阻测试仪采用恒压电源供电，输出测试电压DC100V，测试过程由CPU控制完成。
3、仪器采用单片机设计液晶显示，具有体积小、重量轻、准确度高、测试速度快、数据稳定、读数方便等优点。
4、试验主机根据实测阻值自动调节输出电压。
5、采用大屏幕彩色液晶全汉字菜单化人机界面，表格化数据管理，汉字提示易于操作。
6、可保存30条导电鞋电阻记录，随时查阅试验数据。
7、采用高速热敏打印机，可现场打印测试结果。
8、仪器具有扫码功能，读取试品编号，同时具有试验人员登录功能。
9、仪器具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
2、HZD-DZ导电鞋直流电阻测试仪采用恒压电源供电，输出测试电压DC100V，测试过程由CPU控制完成。
3、仪器采用单片机设计液晶显示，具有体积小、重量轻、准确度高、测试速度快、数据稳定、读数方便等优点。
4、试验主机根据实测阻值自动调节输出电压。
5、采用大屏幕彩色液晶全汉字菜单化人机界面，表格化数据管理，汉字提示易于操作。
6、可保存30条导电鞋电阻记录，随时查阅试验数据。
7、采用高速热敏打印机，可现场打印测试结果。
8、仪器具有扫码功能，读取试品编号，同时具有试验人员登录功能。
9、仪器具有网络接口，通过接口连接至云平台，纳入试验管理系统，随时与云平台进行数据通讯 。
主要技术参数：
测试电压：DC100V/DC1V两档
测试电流：≤50mA
测试范围：40Ω ~ 1.6MΩ
测量误差：≤2.5%示值+0.25%量程
外形尺寸：270×225×155（mm）
重 量：3.5 kg
测试电流：≤50mA
测试范围：40Ω ~ 1.6MΩ
测量误差：≤2.5%示值+0.25%量程
外形尺寸：270×225×155（mm）
重 量：3.5 kg
（五）HZ-YDL低压验电器启动电压测试仪
验电器的启动电压合格范围在额定电压的10%-45%之间，低压验电器采用直接上电测试法进行测量。单独搭设试验环境较为繁琐且有安全隐患，本设备将试验所需的电压调节、电压监测、电压输出功能集成于一体，可以方便、准确的对验电器启动电压进行测试。
设备参数
输出电压：AC0~250V
额定频率：50Hz
额定功率：＜20W
测量范围：AC20V-250V
测量误差: ±（0.5%+1个字）
电源：AC220V 50HZ±1%
额定频率：50Hz
额定功率：＜20W
测量范围：AC20V-250V
测量误差: ±（0.5%+1个字）
电源：AC220V 50HZ±1%
七、库房环境监控系统
1、概述
安全工器具及带电作业工器具试验室所受理的试品，在试验室存放过程中应妥善保管，保存条件应满足DL/T974_2005《带电作业工具库房》工器具保存环境温湿度要求，避免试品在检测过程中出现损坏或性能降低。
2、工器具库房技术参数要求
试验室工器具应设置待检库、已检合格库及不合格品库。待检库、已检合格库根据试品种类，一般硬质工器具保存温度范围5℃~40℃内，带电作业绝缘遮蔽用具绝缘防护用具保存温度范围10℃~21℃之间。库房内湿度应不大于60%。同时需要对库房温湿度参数进行记录并需要良好通风。不合格品库无参数要求，但需要严格隔离，同时应对不合格品进行破坏处理。
3、工器具库房设备配置
库房为满足库房环境要求，需要建立封闭保温安全工器具及带电作业工器具库房，库房安装专用环境监控系统，包含空调、加热器、除湿机、排风扇、温湿度传感器、烟雾超温传感器及环境监控装置。
4、设备参数
（1）智能环境监控终端
①智能环境监控终端是网络化智能监控设备，该设备与安全工器具试验室管理系统云平台连接，可以将库房环境参数及设备状态实时传送到云平台，并记录。
②监控终端采用触屏进行人机对话，用户可以自行设定环境参数要求范围。
③监控终端实时监测库房温度、湿度参数，当环境参数超出设定范围时，自动启动空调、加热器、除湿机、风扇等设备进行调节。同时根据室内外环境参数智能化制定调整策略，达到最优节能目的。
④可以根据用户需求，设定室内通风程序，按时进行通风换气。
⑤当出现烟雾及超温报警时，库房室外及时进行声光报警，同时将报警信号传送到云平台，实现远程报警。
⑥库房还可以根据需要安装摄像头，记录视频图像，实现远程监控。
②监控终端采用触屏进行人机对话，用户可以自行设定环境参数要求范围。
③监控终端实时监测库房温度、湿度参数，当环境参数超出设定范围时，自动启动空调、加热器、除湿机、风扇等设备进行调节。同时根据室内外环境参数智能化制定调整策略，达到最优节能目的。
④可以根据用户需求，设定室内通风程序，按时进行通风换气。
⑤当出现烟雾及超温报警时，库房室外及时进行声光报警，同时将报警信号传送到云平台，实现远程报警。
⑥库房还可以根据需要安装摄像头，记录视频图像，实现远程监控。
（2）温湿度测试仪
①采用网络化仪表，测试数据直接传入云平台。
②测试仪具有本地温度及湿度LED数字显示。
③温度测试精度05℃，湿度1%。
②测试仪具有本地温度及湿度LED数字显示。
③温度测试精度05℃，湿度1%。
（3）无线烟雾超温报警传感器
①无线烟雾超温报警传感器采用315MHz无线信号与智能环境监控终端通信，实时传送检测信号。
②内部具备光电烟雾传感器和温度传感器,当环境温度超过57℃时或者环境烟雾达到报警浓度时,将信号发往监控终端，同时探测器发出报警音。
③检测信号采用无线编码方式，准确可靠。
④传感器自带电池，安装方便。
②内部具备光电烟雾传感器和温度传感器,当环境温度超过57℃时或者环境烟雾达到报警浓度时,将信号发往监控终端，同时探测器发出报警音。
③检测信号采用无线编码方式，准确可靠。
④传感器自带电池，安装方便。
（4）外部设备
①空调器：根据库房房间面积及气候条件，设定设备规格参数。可以采用单相或三相空调机。
②PTC加热器：加热器加热快、加热体温度低、导热好、没有明火安全性好。具有大风量风扇，空气循环快，室内温度均匀。额定电压220V，额定功率1500W。
③除湿机：采用格力压缩机，冷凝原理除湿。功率大（750W）除湿速度快（最大60L/d）。
②PTC加热器：加热器加热快、加热体温度低、导热好、没有明火安全性好。具有大风量风扇，空气循环快，室内温度均匀。额定电压220V，额定功率1500W。
③除湿机：采用格力压缩机，冷凝原理除湿。功率大（750W）除湿速度快（最大60L/d）。
八、环境检测系统
安全工器具检测对于环境参数具有严格的要求。检测过程中需要如实记录试验环境的温度、湿度、气压等参数。由于安全工器具实验室检测项目多、面积大，分为不同试验室及试验区，考虑到各检测区域参数的差异，要求各个工位都具有温湿度测试单元进行温湿度测量。通常情况下采用人工记录温湿度，填写到试验报告中。这种方式会为检测增加较多的工作量降低了工作效率。
随着安全工器具云平台管理系统的应用、环境监测需要达到自动化无纸化办公的要求，我公司研发了物联环境监测系统，可以将环境测试终端布置在试验室中各检测工位。通过互联网把所有测试单元的数据实时采集到数据中心，然后在检测的过程中，各部位检测设备随时读取该位置检测单元的数据,即可得到环境的实时测量参数。采用本方案，不仅可以减少测试人员的工作量，同时还可以避免环境参数记录人为产生的差错。
物联环境检测系统由云平台系统检测软件、系统录像机及分布式摄像头、HZ6303物联环境监测端组成。摄像头及HZ6303物联环境监测端采集各工位图像视频信息及环境参数，记录在云平台上，供系统试验工位读取，同时留档保存。
1、HZ6303物联环境检测终端
采用进口温湿度传感器。具有测量数据精度高，稳定性好，测量范围宽等特点。同时带有以太网接口，通过网线将本产品接入网络，数据可传入我公司研发的云平台供各试验设备调用。
产品参数：
采用进口温湿度传感器。具有测量数据精度高，稳定性好，测量范围宽等特点。同时带有以太网接口，通过网线将本产品接入网络，数据可传入我公司研发的云平台供各试验设备调用。
产品参数：
（1）温度测量范围精度：-40℃～+80（℃）、≤±0.5℃
（2）湿度测量范围精度：0%～99.9%（RH）、 ≤±2%RH
（3）大气压测量范围精度：30 ～ 110（kpa）、 ±0.15kpa
（4）通讯接口：以太网口
（5）工作电源：AC220V 50Hz
（6）外形尺寸：200×145×58（mm）
（2）湿度测量范围精度：0%～99.9%（RH）、 ≤±2%RH
（3）大气压测量范围精度：30 ～ 110（kpa）、 ±0.15kpa
（4）通讯接口：以太网口
（5）工作电源：AC220V 50Hz
（6）外形尺寸：200×145×58（mm）
2、系统录像机
（1）音视频输入：16路
（2）音视频输出：hdmI输出一路分辨率4k; VGA输出1路,分辨率4K
（3）音频输出一路RCA接口。
（4）音频编解码参数：录像分辨率1080p，
（5）同步回放：16路。
（6）硬盘驱动器：2个SATA接口
（7）容量：每个接口均支持500GB~6TB的硬盘
（8）网络协议：IPv 6、UPnP、.NTP, SADP, PPPOE,DHCP
（9）电源：DC12V
（10）功耗：＜15W
（2）音视频输出：hdmI输出一路分辨率4k; VGA输出1路,分辨率4K
（3）音频输出一路RCA接口。
（4）音频编解码参数：录像分辨率1080p，
（5）同步回放：16路。
（6）硬盘驱动器：2个SATA接口
（7）容量：每个接口均支持500GB~6TB的硬盘
（8）网络协议：IPv 6、UPnP、.NTP, SADP, PPPOE,DHCP
（9）电源：DC12V
（10）功耗：＜15W
3、数字摄像机
主要技术参数:
（1）传感器类型，1/4”CMOS。
（2）动态范围：数字宽动态。
（3）数字降噪：3D数字降噪。
（4）压缩输出:32kbps~8Mbps。
（5）图像尺寸:1280×720
（6）通讯接口:自适应以太网口。
（7）电源供电:DC:12V
（8）重量:350克
（9）防护等级:Ip66。
（2）动态范围：数字宽动态。
（3）数字降噪：3D数字降噪。
（4）压缩输出:32kbps~8Mbps。
（5）图像尺寸:1280×720
（6）通讯接口:自适应以太网口。
（7）电源供电:DC:12V
（8）重量:350克
（9）防护等级:Ip66。
4、监控显示器
（1）显示尺寸：49吋
（2）显示比例：16:9
（3）分辨率：3480×2160
（4）接口：HDMI、USB
（5）电源：AC220V
（6）音频输出：数字、模拟
（7）功耗：105W
（2）显示比例：16:9
（3）分辨率：3480×2160
（4）接口：HDMI、USB
（5）电源：AC220V
（6）音频输出：数字、模拟
（7）功耗：105W
九、云平台试验管理系统
（一）系统简介
HZCTMS云平台试验管理系统（以下简称系统）针对安全工器具检测机构的整套检测流程而设计，是实现检测机构人（人员）、机（仪器）、料（样品、材料）、法（方法、质量）、环（环境、通讯）全面资源管理的计算机应用系统，通过云平台数据及流程管理软件应用形成一套完整的检验综合管理和检验质量监控体系，满足日常管理及监控要求，保证检测结果的准确可靠。它能全面优化检验管理，显著提高检测机构的数据可靠性和工作效率，提高质量控制水平。
（二）应用效果
1、提高检测机构管理水平和工作效率
2、提高检测数据安全性和可靠性
3、规范检测工作的流程
4、降低试验室运行成本
5、透明化质量监督体系
6、统计结果为电力系统领导决策提供依据
2、提高检测数据安全性和可靠性
3、规范检测工作的流程
4、降低试验室运行成本
5、透明化质量监督体系
6、统计结果为电力系统领导决策提供依据
（三）系统主要功能模块
3.1基本信息资料
1）人员管理
对检测人员档案进行管理，包括检测人员的资历、文化程度等信息。
对检测人员的培训、证书、有效期等进行管理，保证检测人员的专业技能。
2）客户管理
客户基本资料的管理和维护。
客户信息穿透式管理历史单号和送检明细，支持与历史送检人的关联。
用户反馈信息的管理，客户安全工器具到期提醒。
3）权限管理
系统管理员可以对系统使用人员分别授权（业务受理员、样品管理员、检验人员、报告审批批准人员、业务人员等应分别设置权限）。
系统管理员可以添加、修改、删除系统用户。
可设定职位名称、并可分级授权管理，可任意设置不同岗位工作人员在软件系统中的功能模块使用权限。使工器具信息管理与人员岗位职责、权限相一致。当工作人员登录软件系统，未被授权进行对应操作时，系统可自动屏蔽用户进行该操作，并提示用户没有权限进行该操作。同时对于不同职位名称，系统可进行添加、修改、删除等操作。并可修改不同职位用户在软件系统中，不同功能模块的操作权限。
登录方式采用微信二维码扫描方式，准确可靠。
4）检测器具信息
对检测样品的分类、检测项目、参数、检测标准、有效期等信息进行管理。
对检测人员档案进行管理，包括检测人员的资历、文化程度等信息。
对检测人员的培训、证书、有效期等进行管理，保证检测人员的专业技能。
2）客户管理
客户基本资料的管理和维护。
客户信息穿透式管理历史单号和送检明细，支持与历史送检人的关联。
用户反馈信息的管理，客户安全工器具到期提醒。
3）权限管理
系统管理员可以对系统使用人员分别授权（业务受理员、样品管理员、检验人员、报告审批批准人员、业务人员等应分别设置权限）。
系统管理员可以添加、修改、删除系统用户。
可设定职位名称、并可分级授权管理，可任意设置不同岗位工作人员在软件系统中的功能模块使用权限。使工器具信息管理与人员岗位职责、权限相一致。当工作人员登录软件系统，未被授权进行对应操作时，系统可自动屏蔽用户进行该操作，并提示用户没有权限进行该操作。同时对于不同职位名称，系统可进行添加、修改、删除等操作。并可修改不同职位用户在软件系统中，不同功能模块的操作权限。
登录方式采用微信二维码扫描方式，准确可靠。
4）检测器具信息
对检测样品的分类、检测项目、参数、检测标准、有效期等信息进行管理。
3.2检测流程
检验业务流程概述
本系统采用先进的工作流技术，结合数据库技术和网络技术为试验室提供了一个对试验室各类工作尤其是检测业务进行全方位管理的一个平台。 样品在系统中生命周期为 : 样品登录、任务分配、样品检测、记录结果、复核、报告生成、报告发布。该周期以试验室先进的管理经验为依据，结合样品在试验室中的实际检测流程而设计，从而实现样品从登录到报告输出的全过程实时监控。其业务流程如下图所示：
检验业务流程概述
本系统采用先进的工作流技术，结合数据库技术和网络技术为试验室提供了一个对试验室各类工作尤其是检测业务进行全方位管理的一个平台。 样品在系统中生命周期为 : 样品登录、任务分配、样品检测、记录结果、复核、报告生成、报告发布。该周期以试验室先进的管理经验为依据，结合样品在试验室中的实际检测流程而设计，从而实现样品从登录到报告输出的全过程实时监控。其业务流程如下图所示：
1）样品的管理
样品的管理是指样品进入试验室到分配检测项目直至完成并认可检测结果出具证书的过程。样品被登录到系统后，系统将严格按照预先定义好的有关规范对其实行管理。样品登录后，系统将自动分配一个按照一定规则命名的ID作为该样品在试验室中唯一的标识，并打印出条码。 所有与样品有关的信息在样品登录时都将被记录下来， 如样品的电压等级、规格型号、生产厂家、生产日期等。样品登录后，根据检测项目的不同会自动给相关的技术小组下达工作任务，即自动分配样品。 检测结果可以从仪器直接上传至系统或者人工键盘输入，并且会有三级审核认可的过程， 只有通过认可的结果才可以进行发布和产生检测报告。
2) 试验状态实时跟踪
试验中心的试验任务和试验计划是紧密相连的，试验计划的完成程度的实时跟踪和试验计划的合理调整对于试验中心试验规划部门和试验管理部门是非常重要的。本系统通过试验计划管理，通过试验计划和试验任务的关联，提供试验完成情况的展示，实现试验过程的实时跟踪，在一定程度上为试验中心提供试验计划决策的参考依据。
3）业务受理
业务受理作为检测流程的起始点非常的重要，其填写信息的准确性和工作效率，直接决定了后面流程的顺畅性，我们通过多种措施来提高业务登记的工作效率，减少差错率。
委托单上的客户信息可自动保存到客户管理，下次客户再来委托时，可直接调取上次填写的信息，不用在重复录入。
业务受理人员首先将客户送检的样品信息录入系统，在输入样品名称后，系统会自动列出当前样品可供选择的额定电压、分类、依据标准、检测项目等信息，这样既可加快受理速度又能防止输入错误信息。
系统会对样品自动进行编号，将样品编码信息转变成条码信息，并打印生成样品标签作为检测流程的标识。
样品信息录入完成后，形成检测委托单（或协议、或合同），记录全部委托信息。检测委托单上附有二维码，客户用手机扫描可查看检测的进度。
4）任务分配
检测部门的主管可在系统内将检测任务分配给检测人员，支持一个样品的多个检测项目分配给不同的检测人员这种细粒度的操作。支持按预先设置好的规则自动分配检测任务。
检测任务的分配和指派可以通过识别与检测任务相关的检测部门和该测试的授权情况自动分配到检测人员，对特殊情况也可以由人工调配的方式下派检测任务。
5）结果录入
检测结果的录入是指样品检测完成后，将检测结果以各种方式录入到系统中的过程。检测结果录入环节是检测工作的重要环节。先进的管理系统会提供很多实用的功能来辅助检测人员进行试验和结果的录入并进行更好的质量控制。
本系统具有严格的权限控制，检测人员只有对分配给自己的样品录入结果的权限。
管理系统具有数据接口，检测设备的试验数据可自动上传至系统形成原始记录。从而减轻检测人员的工作量，并减少可能出现的差错。
系统也提供快速、方便的数据手工输入方式，要求在电子化的原始记录单上进行输入， 每个检验项目的原始记录单可预先灵活设计。
6) 报告审核
同一批次的所有样品检测完成后，系统会对每个检测人员录入的数据进行汇总，生成完整的原始记录和检测报告，审核人员可在系统内方便的进行审核操作。对于审核不通过的样品审核人员可进行驳回操作，这样流程会回退到上一步。直到所有样品审核通过，会进入下一个流程（批准报告）。
在审核过程中审核人员除了可以查看检测的结果数据以外，还能查看检测过程中的相关信息，如检测依据标准的详细内容、试验所用仪器、检测人员等信息。
7）批准报告
批准人员可在系统内对通过审核的批次报告进行批准操作，如果批准不通过，流程会回退到上一步（审核报告）。
8）打印合格证
样品在经过三级审核通过后并检验合格，在系统内打印样品的合格证。合格证上包含二维码，扫描二维码可查看该样品的基本信息及检测数据。
9）生成检测报告
在检测数据完成输入和审核后，可生成检测报告；报告格式可由用户自行设计，不同类型的样品可关联不同的报告模板；完全开放的模板设计功能可以满足任意复杂的报告或报表制作要求。
报告生成过程系统自动生成，无需人工干预，大幅度提高了试验室检测报告的编写效率，减少人为的错误。
样品的管理是指样品进入试验室到分配检测项目直至完成并认可检测结果出具证书的过程。样品被登录到系统后，系统将严格按照预先定义好的有关规范对其实行管理。样品登录后，系统将自动分配一个按照一定规则命名的ID作为该样品在试验室中唯一的标识，并打印出条码。 所有与样品有关的信息在样品登录时都将被记录下来， 如样品的电压等级、规格型号、生产厂家、生产日期等。样品登录后，根据检测项目的不同会自动给相关的技术小组下达工作任务，即自动分配样品。 检测结果可以从仪器直接上传至系统或者人工键盘输入，并且会有三级审核认可的过程， 只有通过认可的结果才可以进行发布和产生检测报告。
2) 试验状态实时跟踪
试验中心的试验任务和试验计划是紧密相连的，试验计划的完成程度的实时跟踪和试验计划的合理调整对于试验中心试验规划部门和试验管理部门是非常重要的。本系统通过试验计划管理，通过试验计划和试验任务的关联，提供试验完成情况的展示，实现试验过程的实时跟踪，在一定程度上为试验中心提供试验计划决策的参考依据。
3）业务受理
业务受理作为检测流程的起始点非常的重要，其填写信息的准确性和工作效率，直接决定了后面流程的顺畅性，我们通过多种措施来提高业务登记的工作效率，减少差错率。
委托单上的客户信息可自动保存到客户管理，下次客户再来委托时，可直接调取上次填写的信息，不用在重复录入。
业务受理人员首先将客户送检的样品信息录入系统，在输入样品名称后，系统会自动列出当前样品可供选择的额定电压、分类、依据标准、检测项目等信息，这样既可加快受理速度又能防止输入错误信息。
系统会对样品自动进行编号，将样品编码信息转变成条码信息，并打印生成样品标签作为检测流程的标识。
样品信息录入完成后，形成检测委托单（或协议、或合同），记录全部委托信息。检测委托单上附有二维码，客户用手机扫描可查看检测的进度。
4）任务分配
检测部门的主管可在系统内将检测任务分配给检测人员，支持一个样品的多个检测项目分配给不同的检测人员这种细粒度的操作。支持按预先设置好的规则自动分配检测任务。
检测任务的分配和指派可以通过识别与检测任务相关的检测部门和该测试的授权情况自动分配到检测人员，对特殊情况也可以由人工调配的方式下派检测任务。
5）结果录入
检测结果的录入是指样品检测完成后，将检测结果以各种方式录入到系统中的过程。检测结果录入环节是检测工作的重要环节。先进的管理系统会提供很多实用的功能来辅助检测人员进行试验和结果的录入并进行更好的质量控制。
本系统具有严格的权限控制，检测人员只有对分配给自己的样品录入结果的权限。
管理系统具有数据接口，检测设备的试验数据可自动上传至系统形成原始记录。从而减轻检测人员的工作量，并减少可能出现的差错。
系统也提供快速、方便的数据手工输入方式，要求在电子化的原始记录单上进行输入， 每个检验项目的原始记录单可预先灵活设计。
6) 报告审核
同一批次的所有样品检测完成后，系统会对每个检测人员录入的数据进行汇总，生成完整的原始记录和检测报告，审核人员可在系统内方便的进行审核操作。对于审核不通过的样品审核人员可进行驳回操作，这样流程会回退到上一步。直到所有样品审核通过，会进入下一个流程（批准报告）。
在审核过程中审核人员除了可以查看检测的结果数据以外，还能查看检测过程中的相关信息，如检测依据标准的详细内容、试验所用仪器、检测人员等信息。
7）批准报告
批准人员可在系统内对通过审核的批次报告进行批准操作，如果批准不通过，流程会回退到上一步（审核报告）。
8）打印合格证
样品在经过三级审核通过后并检验合格，在系统内打印样品的合格证。合格证上包含二维码，扫描二维码可查看该样品的基本信息及检测数据。
9）生成检测报告
在检测数据完成输入和审核后，可生成检测报告；报告格式可由用户自行设计，不同类型的样品可关联不同的报告模板；完全开放的模板设计功能可以满足任意复杂的报告或报表制作要求。
报告生成过程系统自动生成，无需人工干预，大幅度提高了试验室检测报告的编写效率，减少人为的错误。
3.3统计预警
根据设置的预警值，对快到期检验产品统计、报表。
3.4 客户二维码查询
根据设置的预警值，对快到期检验产品统计、报表。
3.4 客户二维码查询
1）客户通过手机扫描业务受理单上的二维码，可以从外网服务器查询检测的进度。
2）客户通过手机扫描合格证上的二维码，可以从外网服务器查询工器具的详细检验合格信息。
2）客户通过手机扫描合格证上的二维码，可以从外网服务器查询工器具的详细检验合格信息。
（四）数据库自动备份
数据库可设置按规定时间自动备份，并且保证在服务器操作系统崩溃的情况下，修复后数据库仍能正常使用并不存在数据丢失、数据被破坏等情况。
（五）配套设备
1、HZ32MC试品编码无线采集终端
功能特点：
功能特点：
1.本终端是云平台管理系统试品编码采集终端，通过扫码枪采集试品编码，与测试工位绑定，利用无线通讯转发至试验台。
2.具有彩色液晶显示器，一次可采集16个试品编码。
3.扫码终端具有脚轮，方便在试验场地移动。
4.扫码终端备有电池每一次充电可以连续使用20小时以上。
2.具有彩色液晶显示器，一次可采集16个试品编码。
3.扫码终端具有脚轮，方便在试验场地移动。
4.扫码终端备有电池每一次充电可以连续使用20小时以上。
技术参数：
1.扫码工位：≤16
2.无线通讯频率：443MHz
3.液晶尺寸：7吋
4.激光 源：可见激光650±5（nm）
5.充电电源：AC220V,50Hz
6.外形尺寸：730×365×960 （mm）
2.无线通讯频率：443MHz
3.液晶尺寸：7吋
4.激光 源：可见激光650±5（nm）
5.充电电源：AC220V,50Hz
6.外形尺寸：730×365×960 （mm）
2、HZWP无线标签打印终端
功能特点：
功能特点：
1.本终端是云平台管理系统打印终端，用于打印试品编码及合格证。
2.终端配备微型计算机利用WIFI与云平台管理系统连接，通过激光扫码枪识别试品编号后，立即从云平台管理系统读取合格证信息，快速打印出合格证，避免了人工查找试品核对编码的工作，大大提高了工作效率。
3.终端配备2台标签打印机，分别用于试品工作码及合格证的打印。
4.终端为手推车结构，配置了UPS电源，可以任意移动。
2.终端配备微型计算机利用WIFI与云平台管理系统连接，通过激光扫码枪识别试品编号后，立即从云平台管理系统读取合格证信息，快速打印出合格证，避免了人工查找试品核对编码的工作，大大提高了工作效率。
3.终端配备2台标签打印机，分别用于试品工作码及合格证的打印。
4.终端为手推车结构，配置了UPS电源，可以任意移动。
主要技术参数
1.无线通讯：WIFI
2.计算机配置：7吋
3.打印机： 热转印
4.充电电源：AC220V、50Hz
5.外形尺寸：780×450×960（mm）
2.计算机配置：7吋
3.打印机： 热转印
4.充电电源：AC220V、50Hz
5.外形尺寸：780×450×960（mm）
十、中控室
中控室配置4工位中控台及大屏幕LED显示器，与试验室云平台管理系统连接，根据要求实时显示试验室全方位数据及参数，通过设定可以进行不同选择，展示试验室各方面数据。
1、LED大屏幕显示器
屏幕采用全彩高亮度室内显示屏，2.5mm点阵密度高适宜近距离观看。
主要技术参数：
型号：HZLED10*11
支持视频、音频、图像、文字、Flash 、Gif等形式的媒体文件播放；支持 Microsoft office的Word、Excel、PPT显示；支持时钟、计时、网页、表格、数据库、天气预报显示；支持外部视频、环境信息、体育比分、桌面拷贝播放；支持多页面多分区节目编辑。
视域尺寸：3200*1760（mm）
点阵数：1280*704=901120
亮度 ≥450cd/㎡
白平衡：≥800nits
刷新频率 ≥1920Hz
视角：水平140°/垂直130°
对比度：5000：1
灰度级别：16384
颜色处理位数：14bit
寿命典型值：100000H
屏幕采用全彩高亮度室内显示屏，2.5mm点阵密度高适宜近距离观看。
主要技术参数：
型号：HZLED10*11
支持视频、音频、图像、文字、Flash 、Gif等形式的媒体文件播放；支持 Microsoft office的Word、Excel、PPT显示；支持时钟、计时、网页、表格、数据库、天气预报显示；支持外部视频、环境信息、体育比分、桌面拷贝播放；支持多页面多分区节目编辑。
视域尺寸：3200*1760（mm）
点阵数：1280*704=901120
亮度 ≥450cd/㎡
白平衡：≥800nits
刷新频率 ≥1920Hz
视角：水平140°/垂直130°
对比度：5000：1
灰度级别：16384
颜色处理位数：14bit
寿命典型值：100000H
2、中控室四工位中控台
中控台为四工位操作台，中控台配备4套计算机及一台服务器用于中控室的操作。
主要技术参数：
型号：HZCTFT-4
外形尺寸：3000*700*900（mm）
工位数：4
中控台为四工位操作台，中控台配备4套计算机及一台服务器用于中控室的操作。
主要技术参数：
型号：HZCTFT-4
外形尺寸：3000*700*900（mm）
工位数：4
十一、安全保障措施
（一）人身安全
（1）试验系统采用多方位措施保障试验人员人身安全。
（2）试验室按工作性质，严格进行区域划分，划分为高压试验区、电气试验区、机械试验区、电参数测试区、操控区、受理区和安全通道。
（3）高压试验系统，配备LED大屏幕安全保护系统，明确指示试验项目及试验状态，保证试验人员信息互通，安全操作。
（4）高压试验区安装有门禁系统，同时配备电磁锁，在高压试验时高压试验区入口不可人为打开，杜绝人员进入高压试验区，同时保证高压试验过程不出现突然断电造成试验高压反击，损毁设备和试品。
（5）安装环境监测系统，对各工位视频图像实时监控，传入云平台。
（6）设备采用高低压电气隔离、完善系统接地、过流过压自动断电等多种技术措施保障人身安全。
（2）试验室按工作性质，严格进行区域划分，划分为高压试验区、电气试验区、机械试验区、电参数测试区、操控区、受理区和安全通道。
（3）高压试验系统，配备LED大屏幕安全保护系统，明确指示试验项目及试验状态，保证试验人员信息互通，安全操作。
（4）高压试验区安装有门禁系统，同时配备电磁锁，在高压试验时高压试验区入口不可人为打开，杜绝人员进入高压试验区，同时保证高压试验过程不出现突然断电造成试验高压反击，损毁设备和试品。
（5）安装环境监测系统，对各工位视频图像实时监控，传入云平台。
（6）设备采用高低压电气隔离、完善系统接地、过流过压自动断电等多种技术措施保障人身安全。
（二）设备安全
（1）分压器等前端检测设备与试验台采用光纤隔离和无线通信、保证高压系统与试验台的电气隔离。
（2）试验系统配置声光警示及逻辑互锁等多种措施，保证试验系统及人员操作准确可靠。
（3）高压回路与低压控制有效隔离，各系统可独立工作。
（4）过压过流自动保护，零电压检测合闸，保障设备运行安全。
（5）试验区配备电磁锁，杜绝人员试验过程误闯高压试验区，出现突然断电造成试验高压反击，损毁设备和试品。
（2）试验系统配置声光警示及逻辑互锁等多种措施，保证试验系统及人员操作准确可靠。
（3）高压回路与低压控制有效隔离，各系统可独立工作。
（4）过压过流自动保护，零电压检测合闸，保障设备运行安全。
（5）试验区配备电磁锁，杜绝人员试验过程误闯高压试验区，出现突然断电造成试验高压反击，损毁设备和试品。
（三）信息安全
（1）试验管理系统制定了严格的权限管理及设备登录管理，保证设备操作及数据处理的可控和溯源。
（2）严格遵照《Q/GDW1594-2014国家电网公司管理信息系统安全防护技术要求》及《Q/GDW11353-2014国家电网公司云安全终端系统技术要求》执行。
（2）严格遵照《Q/GDW1594-2014国家电网公司管理信息系统安全防护技术要求》及《Q/GDW11353-2014国家电网公司云安全终端系统技术要求》执行。
十二、用户需提供的试验室安装条件
1、试验室空间条件
（1）试验室设备工位规划
见后面布局图
（2）试验室内空间结构要求
为了保证试验时的安全距离，需满足相应电压等级要求的厂房净高，在试验室高压试验区安全距离内不得有立柱、凸起等结构。
（3）试验大厅出入口道路规划
为满足试验室试品流程及消防要求，试验室需要根据试验大厅及开门情况规划试品物流、试品受理、检测流程试品发运等环节。
见后面布局图
（2）试验室内空间结构要求
为了保证试验时的安全距离，需满足相应电压等级要求的厂房净高，在试验室高压试验区安全距离内不得有立柱、凸起等结构。
（3）试验大厅出入口道路规划
为满足试验室试品流程及消防要求，试验室需要根据试验大厅及开门情况规划试品物流、试品受理、检测流程试品发运等环节。
2、环境条件
温度：5～35℃
湿度：≤80%
大气压力：（0.84～1.09标准大气压）
使用环境：户内
无导电尘埃。
无腐蚀金属和绝缘的气体存在。
3、搬运条件
不同电压等级高压试验室要求有所不同，220kV试验系统可以提供搬运不小于尺寸3m(宽)×3m（高）、重量1吨的道路条件；其他要求不小于1.2m(宽)×2.2m（高）、重量0.5吨的搬运条件。
4、防盗安全条件
试验室要求封闭，禁止无关人员随意出入。
5、供电、接地及通信网络条件
（1）供电电源
电源：AC380V±5%/50Hz±5
容量：160KVA
电压波形为正弦波，波形畸变率<3%
建议用户为试验室准备专用电源变压器。
电缆沟设置
高压试验大厅试验场地地表应无电缆敷设，影响试验进行。试验大厅周围宜设置电缆沟，用于电缆敷设。根据试验设备布置，用电设备部位需要敷设穿线管与电缆沟连接，同时便于地线连接。
（2）接地条件
试验室要求有良好的接地系统，接地电阻小于0.5Ω。根据试验场地划分合理安排地桩，在试验大厅周围墙壁下端安装接地排。
（3）通信网络条件
试验控制室要求提供10M以上局域网接入点一个。
电源：AC380V±5%/50Hz±5
容量：160KVA
电压波形为正弦波，波形畸变率<3%
建议用户为试验室准备专用电源变压器。
电缆沟设置
高压试验大厅试验场地地表应无电缆敷设，影响试验进行。试验大厅周围宜设置电缆沟，用于电缆敷设。根据试验设备布置，用电设备部位需要敷设穿线管与电缆沟连接，同时便于地线连接。
（2）接地条件
试验室要求有良好的接地系统，接地电阻小于0.5Ω。根据试验场地划分合理安排地桩，在试验大厅周围墙壁下端安装接地排。
（3）通信网络条件
试验控制室要求提供10M以上局域网接入点一个。
6、给排水条件
对于50kV工频试验工位，试验室要求有自来水供水管，水管不宜靠近电源。有排水管道及接入口。宜设置洗手池。
7、消防条件
试验室要求设置烟雾超温报警系统并且配备灭火设施或足够的灭火器材。
8、安装调试配合
设备安装布置图需双方研究确定，用户需在系统安装调试期间、安排专人参加并配合安装调试工作。
十三、 试验室人员配置及培训
安全工器具及带电作业工器具检测试验室完成工器具检测工作，需要配备管理人员、技术人员、试验人员以及物流人员互相配合才能顺利完成检测工作。
(一）人员配置
1、试验大厅行政技术管理人员：
试验室主任：1名
技术负责人：1名（大专学历及以上，从事相关检测工作5年以上）
质量负责人：1名（大专学历及以上，从事相关工作5年以上）
2、试验人员：
检测工程师：2人（大专学历及以上，具有从事相关工作经历）
高压试验员：3人（经过专业培训具有高压电工证）
机械试验员：3人（经过专业培训，考试合格）
3、业务管理人员
业务受理：2人
物流运转员：2人
样品库管理员：1人
以上人员配置为基本配置，如试验量较大，可以根据工作量增加试验及管理人员。
试验室主任：1名
技术负责人：1名（大专学历及以上，从事相关检测工作5年以上）
质量负责人：1名（大专学历及以上，从事相关工作5年以上）
2、试验人员：
检测工程师：2人（大专学历及以上，具有从事相关工作经历）
高压试验员：3人（经过专业培训具有高压电工证）
机械试验员：3人（经过专业培训，考试合格）
3、业务管理人员
业务受理：2人
物流运转员：2人
样品库管理员：1人
以上人员配置为基本配置，如试验量较大，可以根据工作量增加试验及管理人员。
（二）技术培训
本试验大厅涉及多种安全工器具及带电作业工器具检测试品，试验项目同时涉及电学、力学等多学科技术。因此培训内容较多。但是成套试验设备为智能化、一体化试验设备，设备自身具备了检测自动化、数据上传自动化等多项智能功能，因此掌握起来就会较为容易。
培训计划如下：
1、安全规程标准学习：0.5天
2、理论学习：1-2天
3、设备操作：1-2天
2、理论学习：1-2天
3、设备操作：1-2天
通过以上培训，学员可以基本掌握试验设备，进行实际试验工作。
