干货分享丨赫兹电力大电流温升系统优势

目前市场上设计原理、生产工艺以及原材料与我司生产存在差异化，我司产品经过长期市场考验，整体设计更为合理，后期长时间使用起来运行稳定，现以三相6300A温升大电流的优势作为例子，烦请贵司详细查看如下：
（一）整机容量
高低压开关柜温升试验外接软连接为2米时，标准配置下整机容量80KVA完全可以满足使用要求（按照高低压开关柜及外接铜排，软连接共同的回路电抗和线损计算得出），所以所采用的升流调压器、升流变压器在不计算自身损耗的情况下均为80KVA，而升流调压器和升流变压器也要消耗部分功率，所以选取的调压器应比升流器容量大，一般为120KVA。
如果生产厂家不是按照这个配置设计，将无法达到使用要求，如果容量太小，电流升不到指定电流，即便是升到也无法长时间运行；如果容量太大，不仅制造成本加大，电流调节细度也将收到影响！所以其他公司一般都按120KVA调压器，80KVA变压器配置！
而我公司因为采用特殊订制的调压器和无功补偿装置，所用调压器为80KVA，升流器也为80KVA，（将在下面做具体分析整机功耗，整机的体积，重量，损耗，成本都有明显降低！）
（二）调压器配置

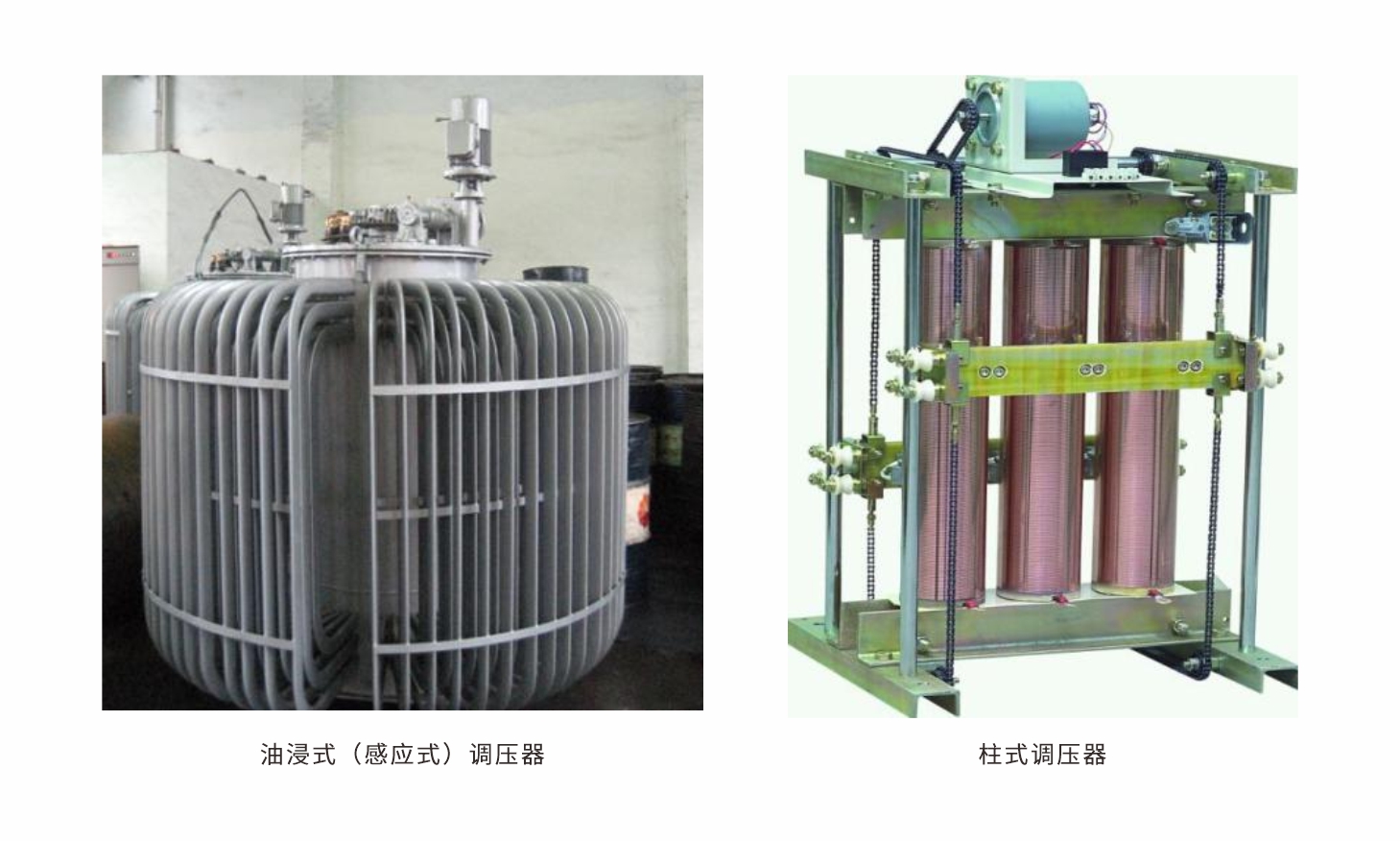

因市场上的调压器要做到60KVA以上，只有油浸式（感应式）调压器和柱式调压器两种。如下图： 油浸式（感应式）调压器 柱式调压器
油浸式调压器：耦合方式是采用互耦式耦合方式，体积大，重量重，因为要有足够的散热空间，只能放在外部，不能装入机箱内，另外该类调压器在使用过程中禁止非零位合闸，所以应用在温升实验装置上，极其不方便！而自身损耗和噪音由特别高，已经被我公司淘汰。
柱式调压器：相对油浸式调压器，体积有所降低，但依然很重，最主要是该类调压器最初设计主要是应用在高电压调节方面，而应用在大电流方面输出电压将被拉低（采用插片式铁芯，若负载过重时，不能完成电能耦合），如当开路时电压调整到300V，一旦接上升流变压器（而升流变压器又输出电流），电压将拉低到260V一下，最严重时将拉低到150V以下！（该数据是我公司和国网公司新能源研究中心配合调压器生产厂家共同试验得出）所以这种调压器也被我公司淘汰。
我公司现在所用调压器，采用特殊工艺制作（线包打磨为纯手工，每根线精细打磨），采用原装进口碳刷，采用高纯度耐高温铜线，最大容量可做到90KVA！

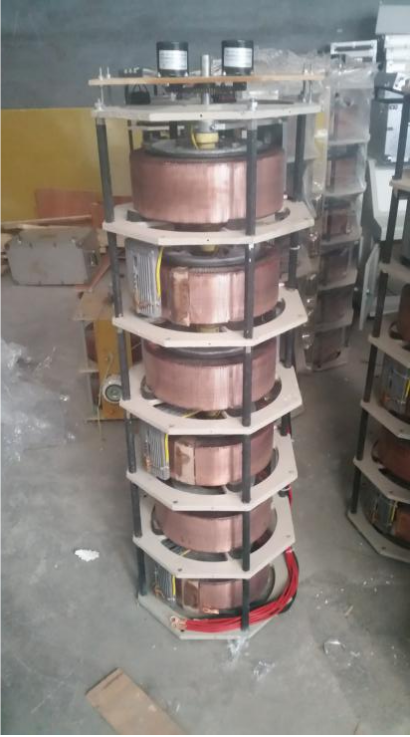

该调压器是我公司提出技术要求和制作工艺，找到规模某调压器制造厂家专门订制而成的，它采用闭合式铁芯（环形铁芯），自偶式工作原理，其碳刷采用原装进口，碳刷架专门订制加大型，纯手工打磨而成，保证碳刷在带载滑动时无论输出电流多大都不存在打火现象，在使用过程中，即便是超负荷工作也不会出现局部发热的状态！
相比较与前两种调压器体积更小，重量更轻，仅为柱式调压器的一半，更方便装入机箱内部，而采用闭合式铁芯（环形铁芯），适当杜绝柱式调压器所存在的电压被拉低的状态！
由此我们公司的优势在于：体积更小，重量更轻，使用效率更高！如图： （三）整机功耗
设备本身是用来给开关柜做温升实验的，所以其实是工作在短路状态下的：三个电阻Ra、Rb、Rc为开关柜的每相电抗，其阻值非常小（微欧级），升流器工作在短路状态，输出电压升不起来（设计为10V的开口电压，不可能达到10V，最多到7V），同样调压器也是工作在近似短路状态，所以从电源看，调压器和升流器都在消耗巨大的无功功率，其功率因数仅为0.3左右，而我们经过多方请教与探索试验，在调压器的输出端，升流器的输入端加入我公司独立设计的无功补偿装置，将升流器和调压器的功率因数提高到0.8 ，从而使调压器的输出电流降低一半以上（所以我公司的调压器可以使用80KVA容量），同样电源电流也将降低一半以上，所以在使用过程中整机功耗下降很多，一般情况下，车间内的常规配电箱即可满足供电要求，不用另外为仪器配置专用电源！
由此我们公司的优势在于：安装前不用另加开关柜，不用改造电源，铺设专用电缆等，节电，可一般厂房200A左右开关就可投入使用，节省前期投入，后期节省用电一半左右！我们在调压器输出端，升流器输入端加入无功补偿装置，使升流器输出功率因数提高到0.8以上。
（四）升流变
现在市场上的升流变为多磁路方式原理，这种方式是由于自耦调压器不能做大，油调压器，柱式调压器自身存在问题，大多采用多磁路方式。就是对采用多个升流器进行磁通并联方式，这样的线路相对于我们的产品接线复杂，故障率增加，在切换升流器过程中对前级电源有冲击（升流器为感性元件，是变压器的一种），增加了电源的负载，降低了产品的使用寿命 。
由于我们采用的调压器效率高增加了补偿等，采用一个线包的升流器，不仅增加了产品的使命寿命，减少故障率，节电很多。
（五）采样与测量
现在市场上所采用的大电流采集一般都是多抽头多量程的0.2级互感器，在采集电流过程中因为采集量程的不同需要改变二次接线，这样除使用麻烦之外还有一个最大的安全问题，接线过程中一旦发生漏接或错接，互感器二次开路会产生高压，影响产品寿命，从而影响设备和工作人员的安全！
优势：我公司采用的是专门定制的单绕组0.2S级高精度电流互感器，所测量范围电流都通过一个绕组实现，无需更改接线，量程切换！从而让试验更方便，安全性能更高，减少维护等工作！
仪表是与互感器相结合决定了着设备精度，由于市售仪表大多为0.5级的，就算互感器精度再高也无法使输出电流达到0.5级，一般为1%的精度，而我们采用国外芯片，24位AD自主开发的仪表0.1级与0.2S级互感器相结合，使产品总体精度达到0.5级！比市场所售产品整整高一个数量级！
（六）温度采集
其他公司的产品因自己公司不能独立设计生产温度巡检系统，所以只能采用市场上采购的成品，在其使用过程中无法跟整台设备结合到一起，仍然采用独立外接，外配的方式，让整台设备显得像是好多配件构成的，使用起来操作复杂，整体混乱！
我公司采用自主研发生产的温度采集巡检模块，更方便跟整台设备配合使用，整套温度巡检系统又是做在设备内部的，使整套仪器全部为一体，无论运输还是现场移动，都非常方便简捷，而且升级成本底，维修与维护更方便，如采用外购温度巡检售后时效等都无法保证！
现在市场上其他公司的温度巡检模块和软件都是外购的，所以很难根据客户要求专门定制和设计，只能用同一种方式和功能，而一旦遇到损坏或故障，售后服务很难得到保障，因为需要配件提供商去完成售后服务！
我公司所采用温度巡检仪为独立设计开发的（采用美国美信公司的24位AD的高精度芯片），所以只要客户提出要求，我们都可以根据客户要求专门设计制作，而发生任何问题都可以快速的提供服务，甚至是直接提供备用配件，保证不耽误生产工期！

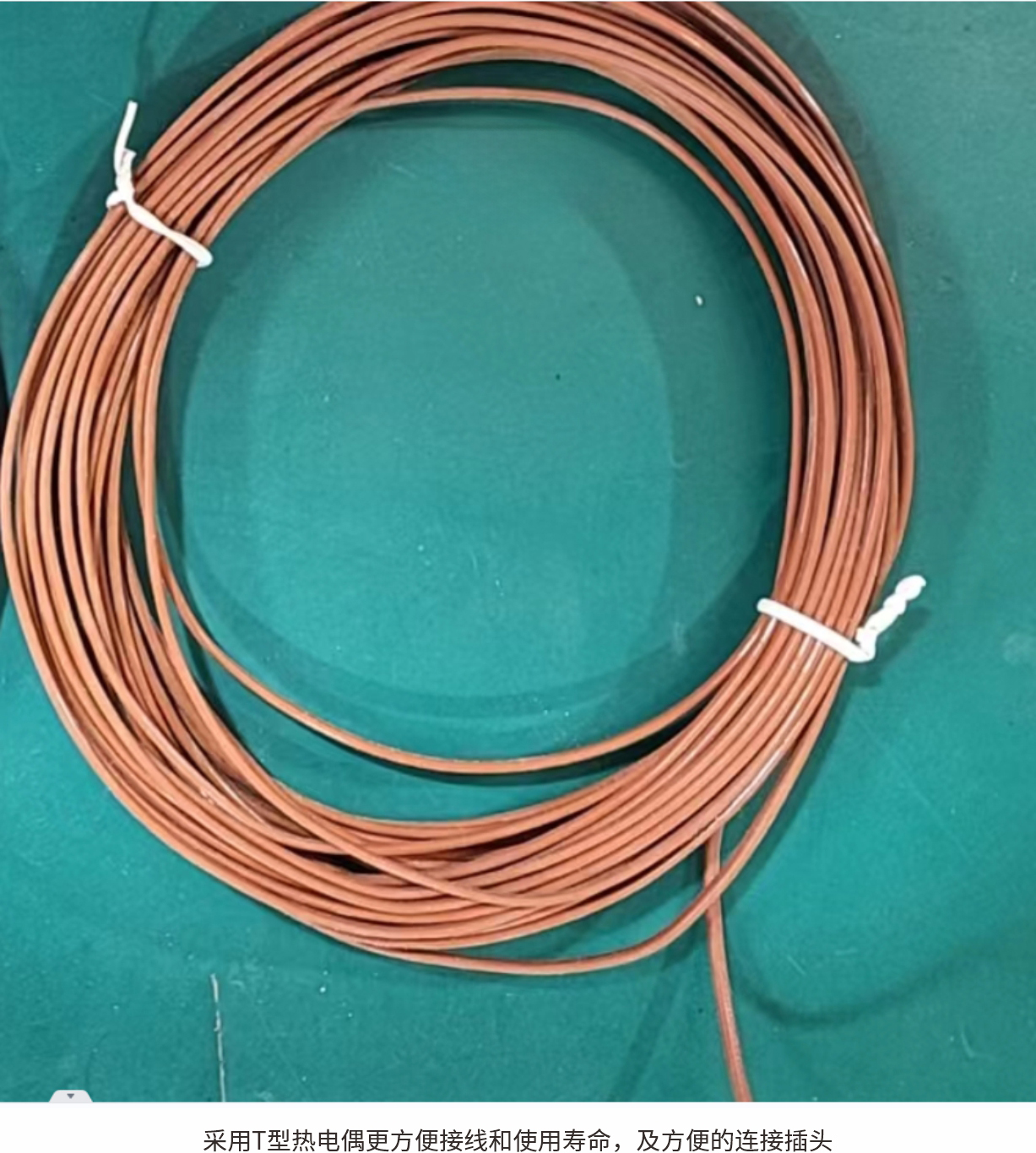

采用T型热电偶更方便接线和使用寿命，及方便的连接插头。 （七）整体组成
我公司的所有配件都是整体组装在一台或两台机箱内部的（根据客户现场的使用条件与要求），而其他公司的设备受到所采用的零部件和自身生产能力的限制，无法将所有的配件都装入机箱内部（如：调压器采用油浸式，温度采集采用市场外购，电流互感器采用多量程多抽头等）。其他公司每个单元都是独立在外部，都是通过外部接线来实现的及其不方便，升流器接线多不安全，不美观。
我公司的一体式结构，整套设备都整合在同一机箱内，若想外接只需链接上一台上位机即可。
（八）操作方式
我公司所提供的设备主机带有所有操作单元，带有有10寸触摸屏，无论现实还是人机对话都非常方便，另外还有手动操作按钮，更方便试验人员的使用！若想配合实验室或屏蔽室使用，只需要用网线连接上一台电脑便可！
而其他公司的产品因为受到结构的限制，只能外配独立的操作箱或操作台操作，使用和操作单一化，一旦连接线出现问题将无法使用！
（九）测试软件
现在市场上的设备大部分是采用市场外购的配件组装而成，相互之间配合无法达到完美无瑕，所以自动化程度较低，许多操作还需要人工手动完成！另外大部分公司没有设计开发软件的能力，其所使用的软件都是聘请或雇佣其他软件公司制作的，所以在整套设备制造过程中要有一部分软件费用（部分公司的分项报价里面就有这项）！
我们的测试软件是我公司独立设计开发的，更适用于温升试验的进行，全自动性更高，所有试验只需设定好参数便可，无需人员现场监视与值守，最主要的是所有测试软件都是我公司独立设计开发的，所以我们的报价不含软件费用，降低了整套设备设计制造成本！
（十）针对国网和南网客户专门增加了MES系统对设备数据采集
1）设备数采信息包括：状态信息、试验信息、加工信息、报警信息、质量信息、能源信息等。
2）设备预留 MES 系统使用的以太网口等。设备通讯接口要做好静电保护、过电压、防雷防浪涌设计。
3）支持 OPC2.0  OPC3.0 接口标准；
4）设备配有工控机，需将设备数采信息以结构化数据格式存储到本地或服务器数据库。
5）设备厂家提供设备数采信息（网络配置、通讯协议、数采信息、说明书）。

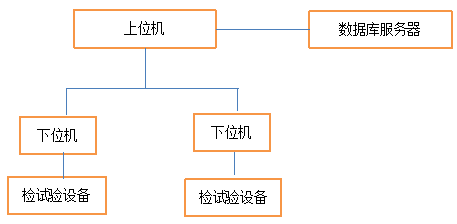

6）检试验设备系统结构参考（上位机与数据库服务器分离）。 为支撑云端、局域网服务器等物管平台数据采集及交互的需要，检测设备采用MySQL、SQL Server等数据库进行试验参数、试验标准及设备状态的存储，可通过MQTT协议将数据发布到物管平台，物管平台接收数据后将检测数据推送到检测设备，并具备“Cloud Connector”链接功能。
1.检测设备具备数据存储功能，数据库为MySQL、SQL Server等常规数据库。
2.检测工位主动推送数据，推送格式内容可包括但不限于：检测机构ID、检测工位、抽检计划编号、物资类别、检测项目、关键参数、实测值、检测结果等，同时开放数据库信息，用于检测系统数据拉取模块调用数据。
3.抽检计划编号或时间段等信息可通过上位机人机交互界面手动输入。
4.图片类数据传输内容包括但不限于：抽检计划编号，实验项目，特征值1,特征值2等（以上内容可按要求进行调整）；
5.图片存储方式：检测图片存储在数据库的存储格式为2进制数据流；生成的图片应保存为JPG或PNG格式，可按要求进行命名规则、存储位置设定。图片生成的分辨率为833*304左右。
6.可提供数据库字典及数据库关联关系图。
7.可提供各检测项目数据库取数逻辑。
8.不是简单的一个数据库和软件，独立开发的强大软件。
（十一）控制系统
1.采用德国西门子PLC进行总体控制，昆仑通态触摸屏进行操作，使整个系统的稳定性，控制精度到了保障，使用更方便，即使对于一个从未接触过此产品的技术人员，也可以在短时间内学会操作。
