　直流系统是开关站独立电源，不受厂用电和系统运行方式影响，为运行设备提供直流电源，保证站内保护、通讯、自动装置、紧急照明、断路器分合闸等在突发情况下保持不断电运行。蓄电池的维护对直流系统的稳定运行有着至关重要的作用。本文简单介绍蓄电池组的放电与核容。
　　试验项目：10kV开关站蓄电池组放电核容
　　试验设备：HZ-220蓄电池负载特性测试仪、无线单节电池监测系统 　　1、试验接线
　　试验准备：断开充电机面板交流输入、断开蓄电池放电开关。

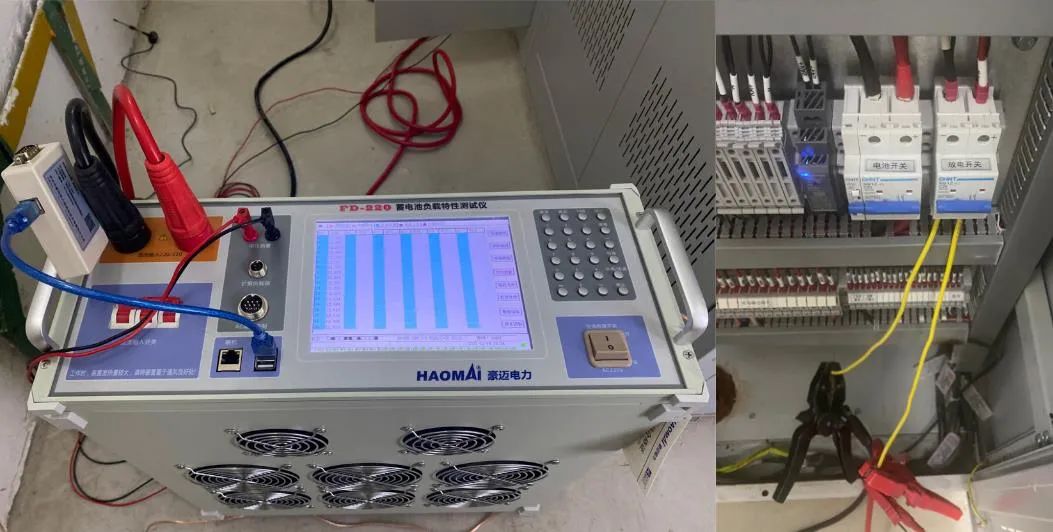

　　1）将红色电流线接入放电空开正极，黑色线接放电空开负极，将电压采集线接入放电空开正负极，用万用表测量放电空开的正负极，保证试验安全。另一端接入FD-220蓄电池负载特性测试仪电流电压接口，将装置可靠接地。 　　2、安装无线单节电池监测模块

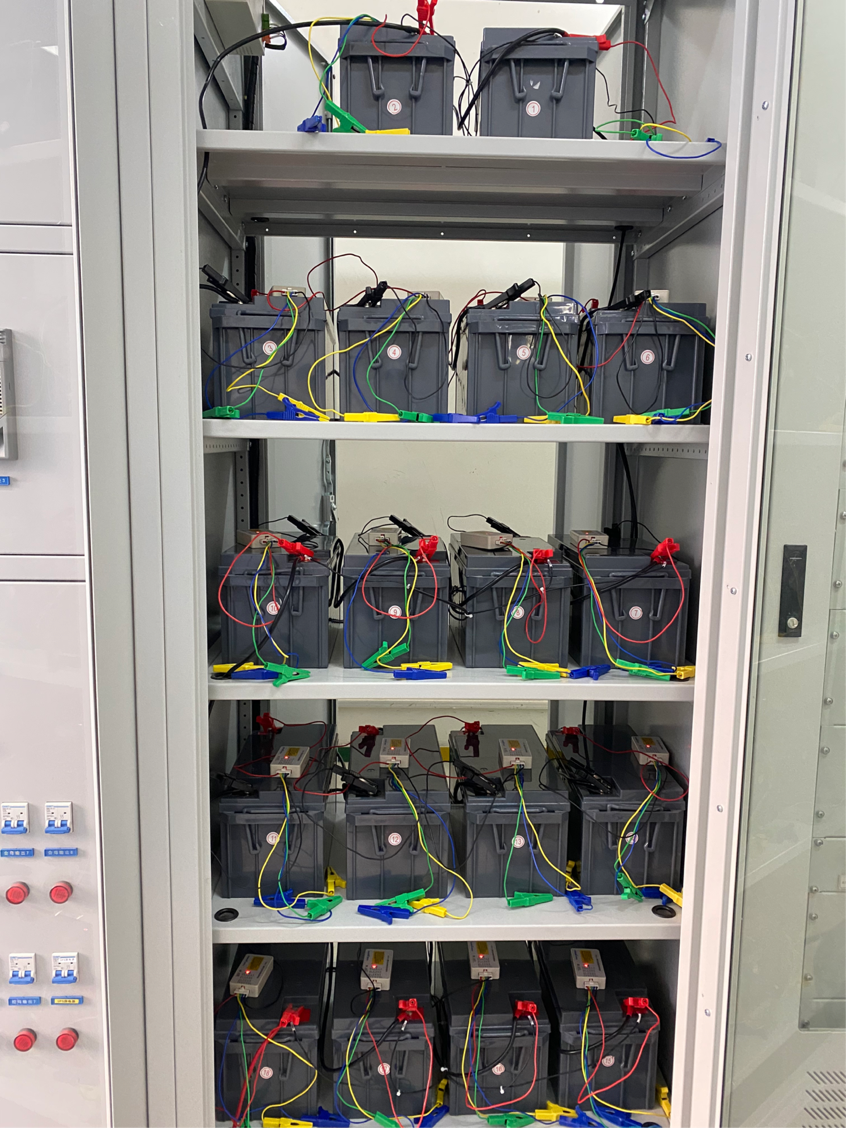

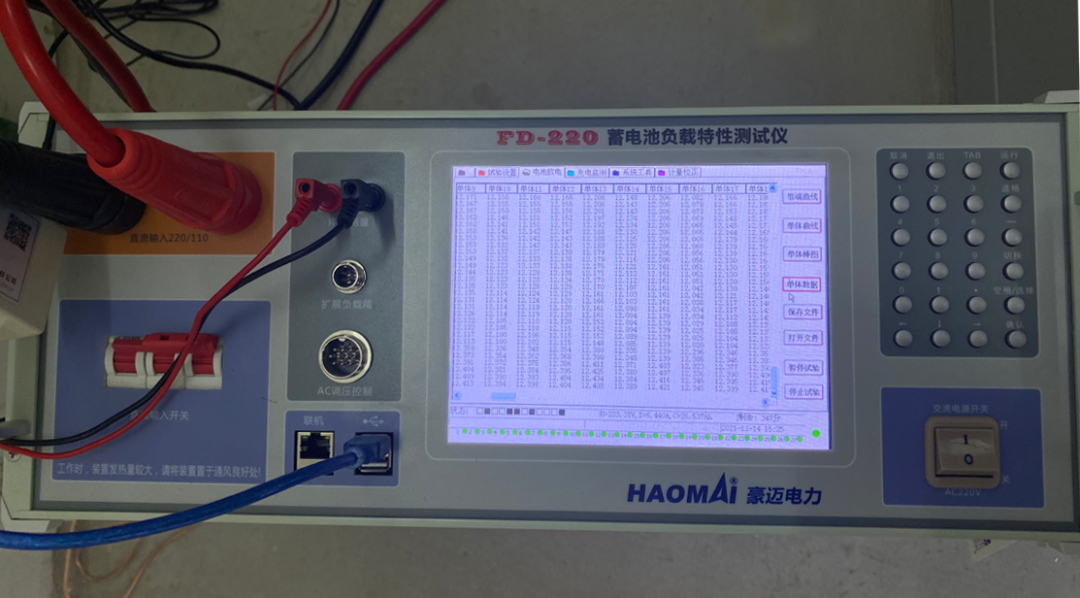

　　本次蓄电池组单体为12V蓄电池，每个模块可检测一节电池。检查蓄电池组的正负接线位置，无线监测模块从负极向正极依次接线。如果蓄电池序号从负极向正极增加，单体试验结果是一一对应，反之，蓄电池序号从负向正递减，用分析软件打开单体试验结果即可一一对应。本次试验蓄电池由负向正编号，将0101号监测模块接在1号电池两端，无线模块的0号端子接电池负极，4号端子接电池正极，依次类推第18个模块接在18号电池的两端。正确安装完成，无线模块的运行灯出现闪烁，再将主控模块通过串口线连接FD-220蓄电池负载特性测试仪。 　　3、参数设置

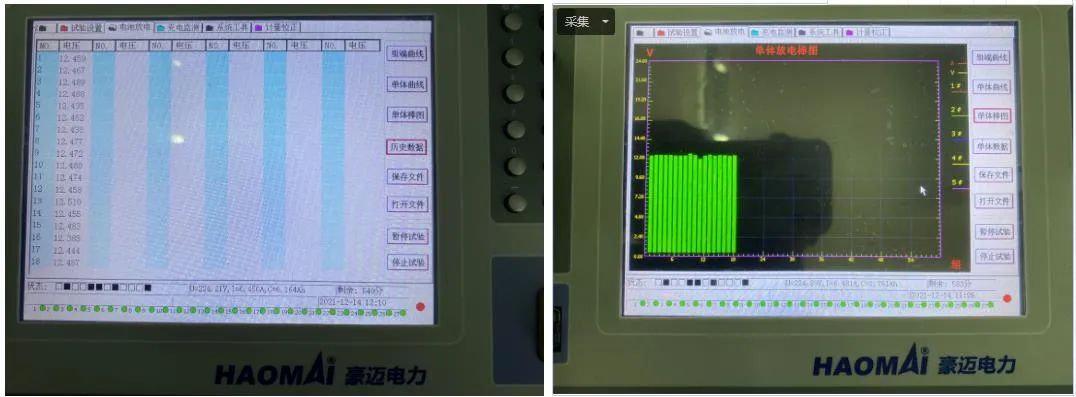

　　变电站名可输入数字、字母、汉字，组号根据站内实际情况输入，单体总数为蓄电池的总数，单体类别为电池类别，此处为12V。放电电流为蓄电池组放电电流，一般设置为0.1*C（C为蓄电池组的容量）。此蓄电池组为65Ah，全核性放电时此处设置为6.5A。组段下限为194.4V，单体下线为10.8V，放电时间为600分钟。 　　参数设置完成后用鼠标点击电池放电界面。合上直流屏后的放电空开，再点击开始试验，然后合上FD-220面板上的直流输入空开即可开始试验。试验开始后可在放电界面查看各电池参数，通过组端曲线可直观地看到整个放电过程中蓄电池组端电压和电流的变化趋势，结合放电时间判断蓄电池组的容量。单体数据和历史数据可监测每节电池实时电压和电流值，反映出电池状态。单体棒状图可显示每节电池电压大小。 　　试验过程中，组端电压或者单节蓄电池到达下线以后，FD-220会停止放电。用户可根据现场无线模块锁定存在问题的蓄电池，方便后期进行更换。若所有蓄电池状态正常，FD-220放电达到10小时后自动停止并保存报告，支持用U盘导出报告，用分析软件在电脑打开后可调出10个小时内任一分钟的电流电压值。通过此次试验有效掌握了蓄电池组容量和单节电池性能，为直流系统的稳定运行提供可靠保障。
