　　武汉赫兹电力是局部放电检测仪厂家，生产的局部放电测试仪广受电力工作者欢迎，下面为您介绍一下局部放电检测仪TEV测量程序。

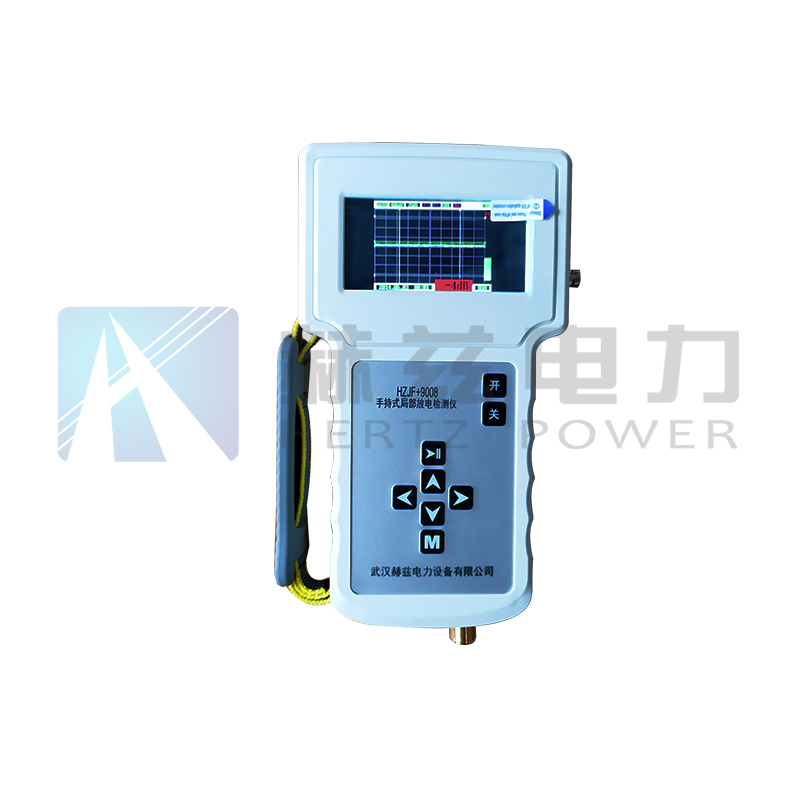

　　HZJF+9008局部放电巡检仪 　　局部放电检测仪TEV测量程序介绍_局部放电检测仪厂家
　　1背景噪声
　　开关柜外部的一些源发出的电磁信号也可能在开关柜的外部产生传输地电位。这些源可以是架空线绝缘子、变压器进线套管、强的无线电信号甚至是附近的车流。这些干扰也可以在不连接到开关柜的金属体如变电站房门或围栏等金属体上产生传输地电位信号。因此在对开关 柜进行检测之前，就应该测量这些表面上的背景噪声。
　　测量不属于开关柜组成部分的金属体如金属门、金属围栏等的背景噪声。记下三次连续的有关金属体的分贝值和计数，并取中间幅值的读数作为背景测量的读数。
　　2进行测量
　　开启局部放电检测仪器，确保TEV传感器处在离开金属体的空间中，否则会影响自检。选择TEV模式。为了进行测量，应该使TEV探头垂直地与在其上面要进行测量的金属体接触。
　　对开关柜的测量是在每一个面板的每一个部件如电缆盒、电流互感器室、母排室、断路器以及电压互感器等的中心位置进行的。
　　记录每一个位置上的第一组读数。但是如果测到的幅值比背景干扰水平高出10dB,本身幅值大于20dB，就应该连续记录三组读数。
　　3超声波测量程序
　　开启局部放电检测仪器，并从菜单中选择（超声波模式）插入提供的耳机并调整音量。读数会在显示屏上连续更新。
　　首先测量背景噪声并记录，而当读数变得太大时，则应该减少增益。若要检查开关柜，应该将超声波传感器指向开关柜（尤其是断路器的端口、充气式电缆盒、电压互感器以及母排室）上的空气间隙。
　　放电可以根据耳机中发出的咝咝声（尤如煎锅中发出的声）来识别。
　　超声波装有激光瞄准功能，可以检测近处或远处的表面放电。该反射器是透明的，允许在看目标的同时进行测量。为了有助于精确地瞄准目标。
　　局部放电检测仪放电幅值（PC）与TEV放电读数（dB）的关系
　　传统的按照IEC60270标准进行的局部放电检测都是测量放电时高压导体产生的视在电荷量。因此，放电幅值一般是以皮库（pC）来表示。在传统的局部放电检测仪的检测频率（一般为10-300 kHz）上，各种高压仪器（除长电缆外）都可以等效为集中电容。
　　TEV测量则是在3-100MHz的频率范围内进行。在这些频率上，高压电力仪器更近似传输线而不是电容器。电压/时间曲线下方的区域面积与放电过程中的电荷转移量成正比。
　　TEV传感器测量被测瞬态过程的峰值电压，而不是曲线下方的区域面积。因此，它不是直接测量电荷。
　　另外，所测量的是在金属面板外表面上检测到的波峰,这只是面板内部信号的一部分而已。
　　当脉冲沿着金属铠装的外表面传播时，它就会散开即在时域上展开。同时曲线下方的区域面积又保持不变，这样脉冲幅值就会减小。因此，脉冲被检测到的地方离放电源越远，则衰减就越大。
　　显然，dB和pC之间的关系取决于多种因素，其中大多数都是不可量化的。
