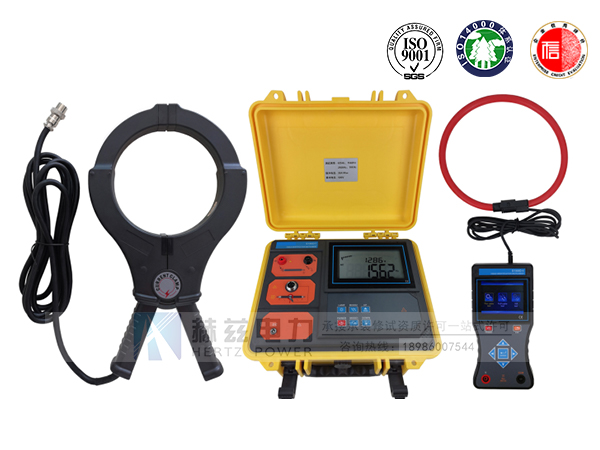

　　电缆识别仪是电力工作者经常需要使用到的设备，主要用来进行重要电缆的识别工作，具有测试速度快、精度高等很多特点，一直深受广大电力工作者的欢迎，但是由于电缆识别仪毕竟属于高压电力测试设备，使用的过程中，还是有很多问题需要注意的，只有按照相关的规范进行使用和存放，才能达到设备应该有的测试精度和寿命，本文就以HZ-780带电电缆识别仪为例，来给大家简单讲解电缆识别仪使用时应当注意哪些问题。

　　赫兹电力电缆识别仪使用注意事项

　　一、操作人员要事先阅读说明书，掌握仪器的功能、工作方法、测试前的工作准备事项及正确测试要求。

　　二、测试前，先将被测电缆两端铠装接地断开，芯线远端(末端)与大地连接。

　　三、仪器两条输出线按说明书要求分别将红夹接至被测电缆芯线上，黑夹接至大地。

　　四、打开发射机前，必须先将输出调节旋钮反时钟旋到零位，然后开机。缓慢调节输出调接旋钮，使输出达到5A-15A(调节旋钮一般均调在三分之二范围之内)。如果该配电站系统接地阻值大于4欧姆，则输出电流小于8A，只要接收机表头能正反方向偏转就可正常工作。

　　注意：现场使用时，若接地电阻过小，发射机在输出调节旋钮反时钟旋到零位时，输出电流也会很大，发射机内保护电路动作(表现为表头有很小的快速摆动)，这时可以将随机配的大功率试验电阻(1至2欧姆/20W-30W)串接在发射机回路中。

　　实际测试中，同一条电缆沟中，两个配电房之间连接的其他电缆超过两条，接地电阻因为有其它运行电缆铠装相连而变的很小，甚至接近为零，发射机输出电流过大而保护电路动作，这时可将试验电阻串接在发射机回路中进行测试。测试完毕，试验电阻温度很高，注意降温后装箱，试验电阻也可用其它1-2欧，大于20W的电阻替代。

　　五、在现场识别电缆前，应按说明书中仪器校准要求，在电缆始端将识别仪接收机校准好。

　　六、现场识别电缆的标准：当传感器卡在其中一条电缆上测试时，接收机表头向一边偏转并且摆动较大，在其余电缆上测试时(保持传感器同一卡入方向不变)，接收机表头向另一边偏转并且摆动较小，电缆条数越多偏转越小。接收机表头向一边偏转并且摆动较大的电缆，即为需要识别的电缆。

　　电缆识别仪属于高精度、高电压等级的电力测试设备，使用的过程中需要注意相当多的问题，电力工作者在实际的试验过程中，需要熟记以上的六大要点，在做实验的过程中才能达到事半功倍的效果。
