开关回路电阻测试仪使用方法和注意事项

　　武汉赫兹电力导读：开关回路电阻测试仪又被称为回路电阻测试仪，接触回路电阻测试仪等，回路电阻测试仪使用和操作必须按照我公司对产品的使用操作说明进行，以免造成不必要的损失及损坏设备。它是用于开关控制设备的接触电阻、回路电阻测量的专用仪器，被广泛用于多个领域中。开关回路电阻测试仪采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该回路电阻测试仪测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

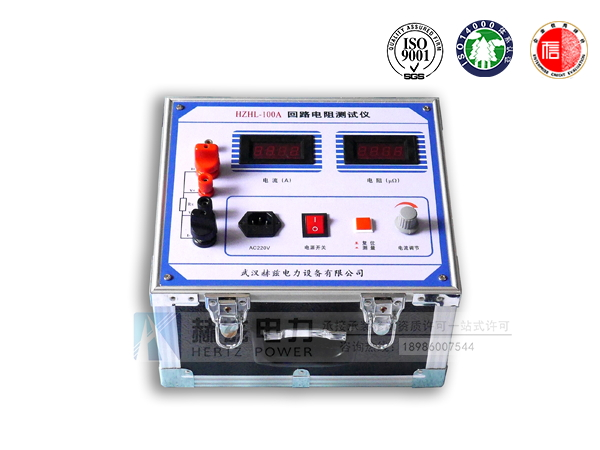

　　赫兹电力开关回路电阻测试仪使用方法和注意事项

　　使用回路电阻测试仪前的准备和检查

　　1.将仪器盖打开，从配件袋中取出测试钳两把和两根100A/4米长电流线(粗线)，两根4米长的电压线(细线)。

　　2.将测试线与测试钳连接好。

　　3.将连接好测试钳的测试线另外一头如图所示连接到仪器上。

　　4.用细砂纸处理被测试设备电极部分，处理要仔细，否则造成测试值有误差。

　　5.待测试设备应停止运行，并断开与之相联的所有设备和线路。

　　6.仪器面板上接线柱与标准地线相可靠连接。

　　7.检查仪器输入交流电压应为：AC220V±10%,50Hz。

　　8.检查仪器电流调节旋钮是否逆时针旋到最小，如未逆时针到最小，请将其逆时针旋转到最小。

　　开关回路电阻测试仪使用方法

　　1.按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。

　　2.接通AC220V电源(注意：电源进线的第三根线即保护地必须接到大地)，按下电源开关，此时电流表、电阻表显示“000”(可在未数允许一位数跳动)。

　　3.按测量开关，调节电流输出旋钮(按顺时针)至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。(若显示“1”表示所测回路超量程)。

　　4.测试完毕，将电流输出调节旋钮(按逆时针)调至最小，复位测量开关，再切断电源开关。

　　5.如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
