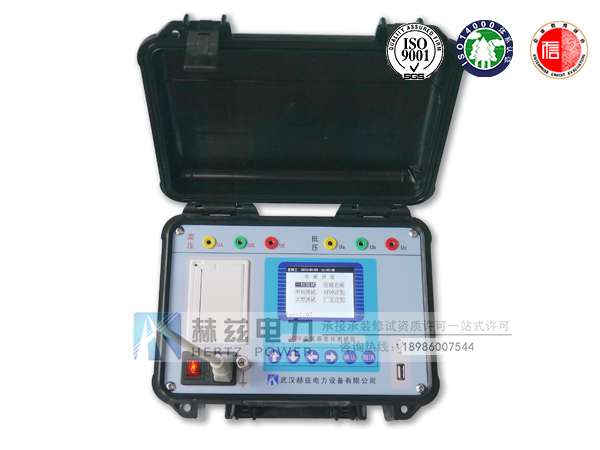

　　赫兹电力导读：变比组别测试仪检定装置有哪些测试功能，变压器变比组别测试仪用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我公司采用现代电子技术，研制出了新一代变压器变比测试仪，它体积小，重量轻，精度高，稳定性好。本全自动变比组别测试仪采用了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完。该变压器变比组别测试仪是电力工业部门的理想测试仪器。 　　产品别称：变压器变比组别测试仪、变压器变比测试仪、变压器变比全自动测试仪、全自动变压器变比测试仪、变压器变比组别测量仪、变压器变比测量仪、变压器变比全自动测量仪
　　赫兹电力变比组别测试仪检定装置有哪些测试功能
　　我们知道，变比组别测试仪检定装置是用来检定0.05级及以下变压器变比组别测试仪的变比精度、分辨率和组别的正确性。那么，变比组别测试仪检定装置有哪些测试功能呢？下面赫兹电力为大家详细介绍。
　　一、变比测试功能
　　变比组别测试仪检定装置利用感应分压器部分检定变比组别测试仪的变比。可预置的标准变比值是1.111111～0.0000001之间任意值的倒数。检定变比时，UAX的额定电压为200V，该装置可在额定电压的20%～100%内工作。
　　二、分辨率测试功能
　　变比组别测试仪检定装置测试变比测试仪所显示值的分辨率，可预置变比值是1.111111～0.0000001之间任意值的倒数，测试各种变比测试仪的分辨率，在分辨率测试时，对误差不作要求，但检定变比测试仪分辨率时，变比测试仪的显示值应该随分辨率的增减有明显的变化。一般情况下，变比值在10.000～11.100之间，变比测试仪的显示值应该随着感应分压器置数的变化而有明显的变化。
　　三、直通测试功能
　　当感应分压器置数为1.000000时，即为直通。变比组别测试仪检定装置的直通测试功能是将变比测试仪的一次电压UAB直接连接于二次端（a、b端）即UAB=Uab，可对变比测试仪进行1/1的自校，注意不能在不允许直通的变比测试仪的检定。对于不允许直通的变比测试仪，可以利用感分的隔离绕组进行1/1的隔离测试。
　　四、组别测试功能
　　变比组别测试仪检定装置将标准三相PT按一次星形、二次星形或三角形和一次三角形、二次星形或三角形接法组成12种组别，可对变比组别测试仪的全部组别进行测试，同时在组别测试的变比值可有10、100、1000三种选择，其组别测试时的标准三相PT的各单相误差全部小于0.05%。
　　五、Z形组别测试功能
　　Z形组别共有10组（△/Z或Y/Z），此时的变比值为100，标准三相PT的各个单相的两个二次绕组的误差均小于0.05%。
