变压器综合试验台各个类型的试验方法介绍

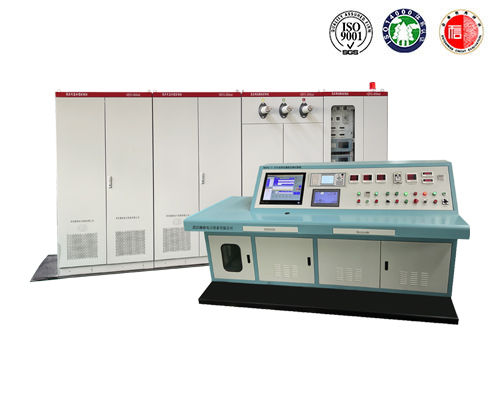

　　变压器综合试验台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被短路(负载)损耗。。320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现试变压器进行倍频感应及工频耐压试验。可测量变压器的空载电流、空载损耗、短路电压、友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。

　　变压器综合试验台操作有：负载实验、空载试验、高压特性试验、感应耐压试验、工频耐压试验

　　1、负载实验

　　1台体接线与空载实验相同，只是将“接被试变压器“接到被试变压器的高压侧，而低压侧短接。

　　2操作步骤同空载实验。

　　3设置特性测试仪测量负载时的参数(操作详见空负载使用说明书)。。

　　4操作步骤同空载实验。

　　5观察特性测试仪上的电流指示，达到需要电流时停止升压，如升压过程中出现不正常状况，请按下“急停“按钮，可马上停止试验，调压器自动降到零位。

　　6操作多功能测试仪，打印出测试数据。

　　7按下“三相分闸“按钮，三相分闸指示灯亮，调压器开始自动降压，当电压降到零位，降压指示灯熄灭，把所选试验项目分闸，实验完毕。

　　空载试验

　　1将试验台的主控台与辅控台用航插线相连。

　　2将试验台的“三相四线”连接到总电源上。

　　3将实验台的“调压器输入”接线柱与调压器的输入端连接，将实验台的“调压器输出”接线柱与调压器的输出端

　　连接。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。

　　4将试验台“接被试变压器”接线柱与被测试的变压器的低压侧相接。

　　5把仪器的电源插上，根据空负载的使用说明书把仪器背后的短接线接好。

　　6合上空气开关，这时总电源指示灯亮，打开控制电源锁开关。

　　7打开空负载测试仪的电源开关，仪器显示屏显示友好界面。

　　8设置特性测试仪的参数(操作详见空负载使用说明书)。

　　9按下“三相合闸”按钮，三相合闸指示灯亮。

　　10按下“低压特性合闸”按钮，低压特性合闸指示灯亮。

　　11按下所需的电流档的按钮，相应的电流指示灯亮。

　　12按下升压按钮可点动升压，同时升压指示灯亮。

　　13观察特性测试仪上的电压指示，达到需要电压时停止升压。如升压过程中出现不正常状况，请按下“急停“按

　　钮，可马上停止试验，调压器自动降到零位。

　　14操作特性测试仪，打印出测试数据。

　　15按下“三相分闸“按钮，三相分闸指示灯亮，调压器开始自动降压，当电压降到零位，降压指示灯熄灭，把所选试验项目分闸，实验完毕。

　　高压特性试验

　　1将试验台的主控台与辅控台用航插线相连。

　　2将试验台的“三相四线”连接到总电源上

　　3将实验台的“调压器输入”接线柱与调压器的输入端连接，将实验台的“调压器输出”接线柱与调压器的输出端

　　连接。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。

　　4将“中间变输入”接线柱接到中间变压器的输入端。

　　5将中间变压器的输出端接到电流互感器的输入端。

　　5将电流互感器的输出端接到被试变压器上。

　　6将电压互感器的高压端接到被试变压器上。

　　7合上空气开关，这时总电源指示灯亮，打开控制电源锁开关。

　　8打开空负载测试仪的电源开关，仪器显示屏显示友好界面。

　　9设置空负载测试仪的参数(操作详见空负载测试仪说明书)。

　　10按下“三相合闸”按钮，三相合闸指示灯亮。

　　11按下“中间变合闸”按钮，。中间变合闸指示灯亮。

　　12按下所需的电流档位，相应的电流档位指示灯亮。

　　13按下升压按钮可点动升压，同时升压指示灯亮。

　　14观察特性测试仪上的电压指示，达到需要电压时停止升压。如升压过程中出现不正常状况，请按下“急停”按

　　钮，可马上停止试验，调压器自动降到零位。

　　15操作特性测试仪，打印出测试数据。

　　16按下“三相分闸“按钮，三相分闸指示灯亮，调压器开始自动降压，当电压降到零位，降压指示灯熄灭，把所选试验项目分闸，实验完毕。

　　感应耐压试验

　　1将实验台的“三相四线”连接到总电源上。

　　2将“电动机电源“接到发电机的输入端，将“发电机输出”接到发电机输出端。

　　3将发电机的励磁输出接到台体的“励磁输出“接线柱上

　　4将“感应输出“接到被试变压器。

　　5合上空气开关，这时总电源指示灯亮,打开控制电源锁开关。

　　6将时间继电器设置为耐压所需的时间。

　　7按下“三相合闸”按钮，同时三相合闸指示灯亮。

　　8按下“感应合闸”按钮，感应合闸指示灯亮。

　　9按下“发电机起动”按钮，发电机起动指示灯亮。

　　10按下升压按钮可点动升压，同时升压指示灯亮。

　　11观察倍频耐压输出指示表头，当耐压值到所需的值时停止升压，同时按下耐压按钮，时间继电器开始计时，当时间到设定时间时，耐压报警器开始报警，此时试验台开始自动降压，降压指示灯亮，等降压到零位时，向右旋转耐压按钮，按钮抬起。如耐压过程中如有异常，请马上按下“急停”按钮，可停止试验，调压器自动降到零位。主要测试仪器说明书附录：壹、变压器空载负载特性测试仪

　　工频耐压试验

　　1将试验台的主控台与辅控台用航插线相连。

　　2将实验台的“三相四线”连接到总电源上。

　　3将实验台的“调压器输入”接线柱与调压器的输入端连接，将实验台的“调压器输出”接线柱与调压器的输出端

　　连接。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。

　　4将“工频输出”接线柱与试验变压器的输入端相接，“工频仪表”接线柱与试验变压器的仪表接线柱相接，试验变压器接地柱接地。

　　5合上空气开关，这时总电源指示灯亮,打开控制电源锁开关。

　　6将时间继电器设置为耐压所需的时间。

　　7按下“三相合闸”按钮，同时三相合闸指示灯亮。

　　8按下“工频合闸”按钮，工频合闸指示灯亮。

　　9按下升压按钮可点动升压，同时升压指示灯亮。

　　10观察工频输出指示表头，当耐压值到所需的值时停止升压，同时按下耐压按钮，时间继电器开始计时，当时间到设定时间时，耐压报警器开始报警，此时试验台开始自动降压，降压指示灯亮，等降压到零位时，向右旋转耐压按钮，按钮抬起。如耐压过程中如有异常，请马上按下“急停”按钮，可停止试验，调压器自动降到零位
