省级计量院/市级计量院/电力安全检测实验室110kV安全工器具成套测试设备

发布时间：2023-07-01 14:53:38人气：

　　安全工器具主要有电气试验系统和力学试验系统及试品测试管理系统组成。
　　一、HZNYZ-110KV安全工器具成套控制台1台
　　本套测试仪可以进行绝缘靴、绝缘手套、绝缘杆、验电器、核相仪、绝缘服、绝缘毯、绝缘绳多种安全防护用具工频耐压试验及泄漏电流的测量。

序号	名称	规格	测试项目
1	绝缘杆	110KV	工频耐压试验
2	接地线绝缘杆	110KV	工频耐压试验
3	电容型验电器	110KV	工频耐压试验、启动电压
4	核相仪绝缘杆	110KV	工频耐压试验
7	绝缘靴	3kV~110KV	工频耐压试验、泄漏电流
8	绝缘手套	3kV~110KV	工频耐压试验、泄漏电流

　　二、HZLLJ-30KN单片型拉力试验机
　　本套试验平台采用立式结构最大拉压力30kN，由单片型拉力试验机、安全帽测试机、梯具试验机、安全带综合性能测试机和操制台组成。可完成对脚扣、安全带、安全帽、脚踏板、腰绳、竹（木）梯等工器具的力学性试验。

序号	名称	测试项目	备注
1	安全帽	冲击性能试验耐穿刺性能试验
2	安全带	整体负荷试验
3	安全绳	静负荷试验
4	连接器	静负荷试验
5	导轨自锁器	静负荷试验
6	缓冲器	静负荷试验
7	绝缘杆	静抗弯负荷
8	硬梯	静负荷试验
9	软梯	静负荷试验
10	绝缘绳	静负荷试验
11	脚扣	静负荷试验
12	升降板	静负荷试验

　　三、电气参数测量
　　通过接地线导通电阻测试仪、屏蔽效率测试仪、导电鞋电阻测试仪等电气参数测量仪器，测试个人安全接地线电阻、屏蔽服效率、表面电阻等参数，保证电气性能达标。

序号	名称	测试项目	备注
1	个人保安线	成组直流电阻测试
2	携带型短路接地线	成组直流电阻测试
3	屏蔽服	屏蔽效率测试，表面电阻测量
4	导电鞋	导电鞋电阻测量

HZNYZ-110KV 安全工器具成套系统

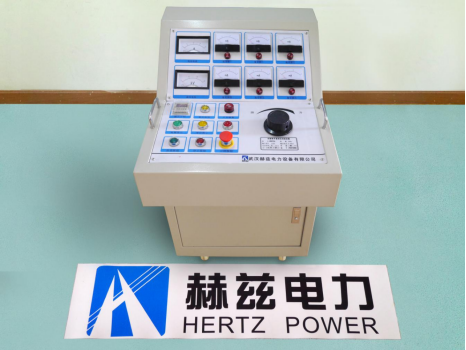

　　1、HZNYZ-A电力安全工器具耐压试验装置

　　一、产品介绍
　　HZNYZ-A电力安全工器具耐压试验装置是武汉赫兹电力依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，有效地解决了以往不规范的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全。
　　二、仪器特点
　　1．高压电压、低压电流、6路泄漏电流共8路测量方式，高精度泄漏电流表和高灵敏度的过流保护器。
　　2．实时显示高压电压、低压电流、6路泄漏电流及时间，显示直观明了。
　　3．采用移动式控制台，接线和检测简单，布局合理可靠，移动拆装灵活。
　　4．手动操作方式，提高了产品的安全性、可靠性。
　　5．具有零位指示、电源指示、工作指示、计时指示等功能。
　　6．完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能。
　　7．采用新型时间继电器，计时范围更广（1S～99H）
　　8．采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
　　9．可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
　　10．适用于绝缘手套（靴）、6-135KV绝缘杆的绝缘泄露试验和6-135KV验电器的功能检测。
　　11．多路泄漏独立测量、分离式绝缘水槽，能准确判断被试品的绝缘情况。
　　12．电极采用不锈钢材质加工，表面镀涂CU/EpNi5bc工艺，使表面放电小于10pC。
　　13．配备绝缘杆泄露试验支架可做绝缘杆的工频耐压和泄露试验。
　　14．配备验电器功能检测装置可以对验电器的起动电压、同相、反相干扰电场的影响进行试验。
　　15．仪器与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
　　16．击穿或超过泄流限值试品，自动切断高压，并发生声光报警。
　　三、主要技术参数
　　额定容量：15kVA
　　输入电压：AC220V±10%50Hz±1
　　输出电压：0-150kV
　　电压精度：≤2.0%(F.S)
　　低压电流：0-75A
　　泄漏电流：0-100.0mA
　　泄漏电流分辨率：0.1mA
　　电流精度：≤1.5%(F.S)
　　计时范围：0-99H
　　环境温度：－20℃至50℃

　　2、HZNYZ-C智能安全工器具成套系统

　　一、产品介绍
　　HZNYZ-C电力安全工器具耐压试验装置是武汉赫兹电力依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，有效地解决了以往不规范的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全。
　　二、产品特点
　　1.320×240液晶显示器、高速热敏打印机。
　　2.高压电压、低压电流、6路泄漏电流共8路测量方式，高精度传感器和高性能14位AD采集芯片。
　　3.人机对话全键盘操作方式，智能化工作全过程，任选自动耐压方式和手动耐压方式。
　　4.实时显示高压电压、低压电流、6路泄漏电流，时间及耐压结果，显示直观明了。
　　5.自动保存设置数据，掉电后开机后显示上一次的设置数据。
　　6.完善的过压、过流保护，任意设定输出电压、低压电流上限、泄漏电流上限和计时时间。
　　7.具有回零检测功能，回零确定后才可进行试验，安全可靠。
　　8.逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
　　9.超过设定低压电流上限或泄漏电流上限时自动切断电压输出，降压回零，并发生声光报警。
　　10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
　　11.自动错误诊断，易于发现和解决问题。
　　12.可选配远程通信、门联锁警灯警铃、外接分压器校验接口等。
　　三、技术指标
　　额定容量：15kVA
　　输入电压：AC220V±10%50Hz±1
　　输出电压：AC 0-150kV
　　电压精度：≤2.0%(F.S)
　　低压电流：0-75A
　　泄漏电流：0-100.0mA
　　泄漏电流分辨率：0.1mA
　　电流精度：≤1.5%(F.S)
　　计时范围：0-999S
　　环境温度：－20℃至50℃
　　(二)HZY-S-35KV/HZY-S-500KV验电器功能检测装置

　　1．可进行10-35kV/66-500kV验电器的启动电压、同相干扰、反向干扰等功能试验
　　2．固定平台中电极可自由调节
　　3．各电极均能自由调节

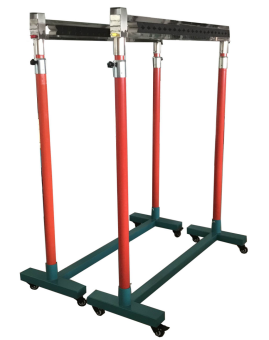

　　(三)HZJ-S-220kV手动绝缘杆升降支架

　　1.最高耐压：220KV
　　2.支架尺寸：120cm宽x155cm高
　　3.连续运行时间：可连续
　　4.成套性：2个一套
　　5.测试数量：13根缠绕电极导电海绵
　　6.收缩后高度145cm.伸展高度为220cm

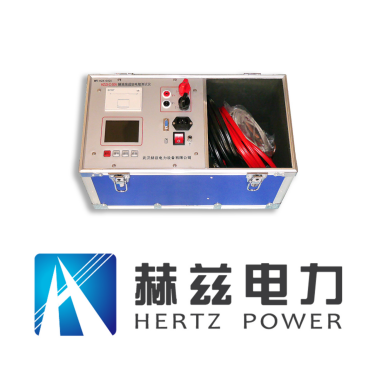

　　(四)接地线成组电阻测试仪

　　一、产品简介
　　在电力系统中，携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和消除感应电压、放尽剩余电荷起到至关重要的作用。为防止不合格接地线进入电力系统，我公司根据《携带型短路接地线技术标准》和国家电力公司最新发布、实施的《电力安全工器具预防性实验规程》的规定，研制了“接地线成组直流电阻测试仪”，为电力系统完成必要的产品预防性实验提供服务。
　　二、特点及主要功能
　　1．整机由高速单片机控制，自动化程度高，操作简便。
　　2．仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽，适合各种携带型短路接地线及个人保护接地线的试验使用。
　　3．仪器自带时钟，万年历，可保存20组测试数据，方便客户随时查询。
　　4．保护功能完善，内部电源过热后自动保护，有效防止损坏电源，同时带有电压线反接提示功能，防止测试线接反时造成测试数据的不准确。
　　5．仪器采用320X240点阵液晶屏，全部操作中文显示，方便客户的使用。
　　6．仪器自带热敏打印机，可将测试数据实时打印。
　　7．智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
　　三、技术指标
　　1、输出电流：30A、40A、50A
　　2、输出电压：≥DC10V
　　3、分辨率：最小0.1μΩ
　　4、300uΩ-300mΩ（30A档）
　　200uΩ-250mΩ（40A档）
　　100uΩ-200mΩ（50A档）
　　5、准确度：5‰±3个字
　　6、工作温度：-20～40℃
　　7、工作湿度：<80%RH，不结露
　　8、工作电源：AC220V±10%，50HZ
