　　继电保护测试仪的工作原理，微机继电保护测试仪已广泛运用于线路保护，主变差动保护，励磁控制等各个领域。变电站综合自动化已成为主流。继电保护测试仪是保证电力系统安全可靠运行的一种重要测试仪器。继电保护测试仪也有它自己的工作原理。

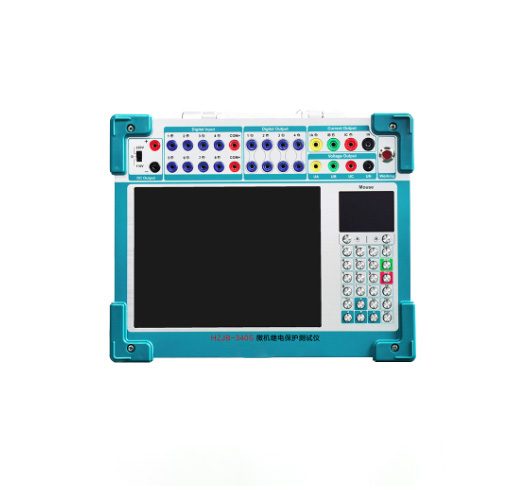

　　继电保护测试仪

　　继电保护测试仪的工作原理如下：继电保护测试仪分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

　　1)继电保护测试仪主回路工作原理

　　输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2，升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A;该抽头输出电压经整流滤波后可输出0-350V直流电压;第二个抽为15V(10A)，该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流;第二个抽头为10V(100A)大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。

　　2)继电保护测试仪器辅回路工作原理

　　继电保护测试仪器辅回路与主回路原理一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。按下辅回路“输出控制”开关，调节小旋钮即可输出。

　　现代继电保护测试仪可分为两种形式，一种是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是传统继电保护测试仪的升级版，目前已经成熟投入使用。
