绝缘电阻在线监测报警系统简介 ----Product introduction
绝缘电阻在线监测报警仪（以下简称仪器）专用于6-10kV电动机、发动机、变压器、电缆、电力电容等设备绝缘电阻的在线测试仪器。
该仪器具有液晶显示、数据存储、数据查询、绝缘阻值过低报警、自动锁机（报警时输出一个220V控制信号去控制发电机的电源、使发电机停机）、远程监控（提供RS485Modbus通讯协议）等功能。同时具备测量吸收比和极化指数功能。整机测量精度高、操作便捷、安装方便、性能可靠稳定、抗干扰能力强。而且具有防震、防尘、防潮结构，是电力、矿山、油田、江河排灌等大型电力设备必不可少的监测仪器。
产品分两大部分：测量部分和显示部分。测量部分使用金属外壳安装，显示部分为标准显示壳体。仪器中有大规模集成电路与诸多元器件组成。绝缘测试电压为2500V（测量设备对地的电阻），绝缘电阻测量范围0.01MΩ~2.5TΩ。
绝缘电阻在线监测报警系统参数 ----Technical parameter
1．绝缘电阻测量量程和精度
| 输出电压 | 测量范围 | 精度 |
| 2500V | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 25.0GΩ~2.50 TΩ | ±15%rdg±5dgt |
2．一般规格
| 功 能 | 绝缘电阻、极化指数、吸收比测试 |
| 电 源 | 在线取电(交流220V) |
| 试验电压 | DC 2500V |
| 短路电流 | ≥3.5mA |
| 接线方法 | L接线端：“L"称为高压输出端，称为线路端，引至被测物的一端 |
| G接线端："G"称为屏蔽端，用于三电极法测量绝缘材料或电缆的绝缘电阻，它接至电极保护环端 | |
| E接线端："E"称为地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层 | |
| 分辨率 | 绝缘电阻：0.01MΩ |
| 测量时间 | 1分钟~30分钟（与测量方式有关，可设置) |
| 测量间隔 | 1小时~2400小时（可设置） |
| 换 挡 | 全自动换档 |
| LCD | 液晶显示 |
| 尺 寸 | 显示端尺寸：长宽高100mm×100mm×90mm |
| 测量端尺寸：长宽高270mm×230mm×300mm | |
| 标准测试线 | 红色高压测试线，绿色、黑色测试线各1条 |
| 自动放电 | 有 |
| 工作电流 | 待机：25mA Max(背光关闭)； 测量时：450mA Max(背光关闭) |
| 质 量 | 显示端：222g |
| 测量端：5.4kg | |
| 自动保护 | 有 |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 耐 压 | 测试线与机壳间 AC10.0kV 50Hz 承受1min |
| 绝缘电阻 | 测试线与机壳间 >500MΩ |
| 电磁特性 | IEC61326(EMC) |
绝缘电阻在线监测报警系统功能 ----Product features
绝缘电阻在线监测报警仪（以下简称仪器）专用于6-10kV电动机、发动机、变压器、电缆、电力电容等设备绝缘电阻的在线测试仪器。
该仪器具有液晶显示、数据存储、数据查询、绝缘阻值过低报警、自动锁机（报警时输出一个220V控制信号去控制发电机的电源、使发电机停机）、远程监控（提供RS485Modbus通讯协议）等功能。同时具备测量吸收比和极化指数功能。整机测量精度高、操作便捷、安装方便、性能可靠稳定、抗干扰能力强。而且具有防震、防尘、防潮结构，是电力、矿山、油田、江河排灌等大型电力设备必不可少的监测仪器。
产品分两大部分：测量部分和显示部分。测量部分使用金属外壳安装，显示部分为标准显示壳体。仪器中有大规模集成电路与诸多元器件组成。绝缘测试电压为2500V（测量设备对地的电阻），绝缘电阻测量范围0.01MΩ~2.5TΩ。

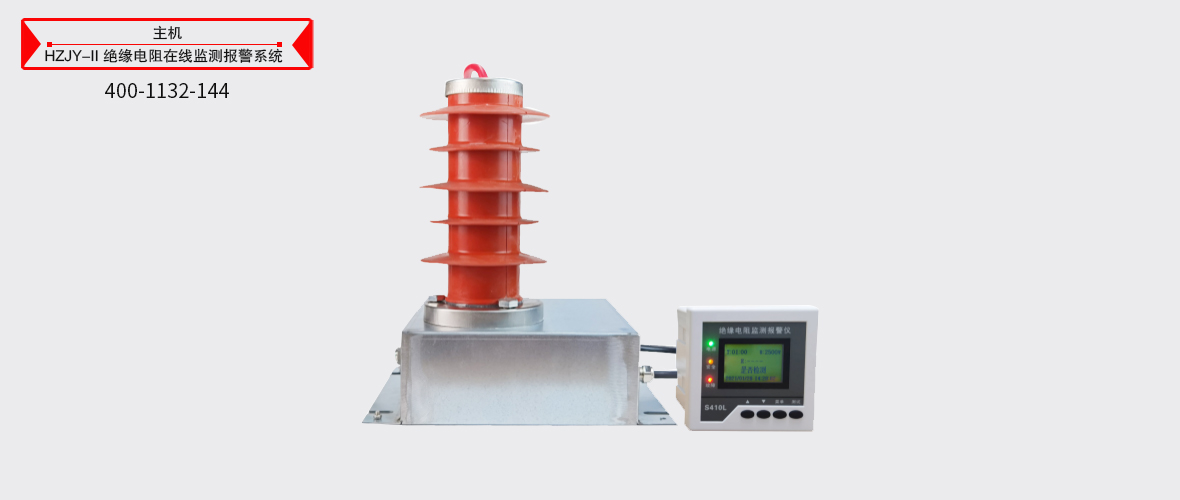

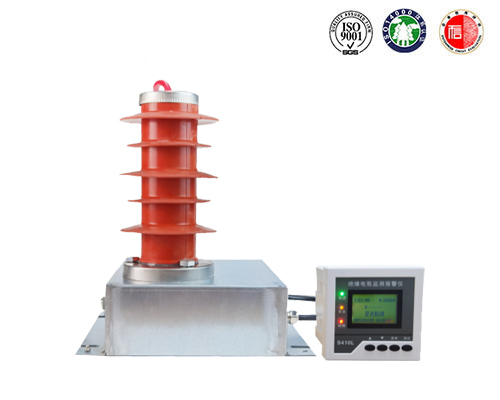

绝缘电阻在线监测报警系统图片 ----Picture display
绝缘电阻在线监测报警系统附件配件 --------Accessories
本产品HZJY-II绝缘电阻在线监测报警系统表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知
