双钳相位伏安表简介 ----Product introduction
SMG2000B双钳数字相位伏安表是一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表超大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
双钳相位伏安表参数 ----Technical parameter
- 1.基准条件和工作条件
| 影响量 | 基准条件 | 工作条件 | 备注 |
| 环境温度 | 23℃±1℃ | -10℃～40℃ | |
| 环境湿渡 | 40%～60% | ＜80% | |
| 信号波形 | 正弦波 | 正弦波 | β=0.05 |
| 信号频率 | 50HZ±1HZ | 45H～65HZ | |
| 仪表工作电压 | 9V±0.1V | 9V±1V | |
| 测相位电流幅值 | 1A±0.1A | 10m～20.0A | |
| 测相位电压幅值 | 100V±10V | 30V～600V | |
| 外电场、磁场 | 应避免 | ||
| 被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2.一般规格
| 功 能 | 相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试 |
| 电 源 | DC9V 碱性干电池（1.5V AA×6） |
| 功 耗 | 开启背光灯最大约35mA,电池连续工作约40小时 |
| 关闭背光灯,仪表耗电约5mA,电池连续工作约300小时 | |
| 显示模式 | LCD显示，蓝屏背光功能，适合昏暗场所 |
| LCD尺寸 | 70mm×62mm |
| LCD显示域 | 64mm×54mm |
| 仪表尺寸 | 长宽厚：196mm×92mm×54mm |
| 钳口尺寸 | φ7.5mm×13mm |
| 采样速率 | 约3次/秒 |
| 量 程 | 交流电压：0～20V/200V/600V |
| 交流电流：0～200mA/2A/20A | |
| 相位：0～360° | |
| 测量相位时 被测信号的 幅值范围 |
测U1-U2相位时：30V～600V |
| 测I1-I2相位时：10mA～20.00A | |
| 测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A | |
| 数据保持 | 测试中按HOLD键保持数据，“DH”符号显示 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电压检测 | 当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
| 仪表质量 | 主机约550g(带电池)，表钳约170g×2，测试线约250g |
| 测试线长度 | 1.5m |
| 电流钳线长 | 2m |
| 工作温湿度 | -10℃～40℃； 80%Rh以下 |
| 存放温湿度 | -10℃～60℃； 70%Rh以下 |
| 输入阻抗 | 测试电压各档输入阻抗为：2MΩ |
| 测U1U2相位时电压输入阻抗为：40kΩ | |
| 耐 压 | 仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 |
| 绝 缘 | 仪表线路与外壳之间、两电压输入端之间≥10MΩ |
| 结 构 | 双重绝缘 |
双钳相位伏安表功能 ----Product features

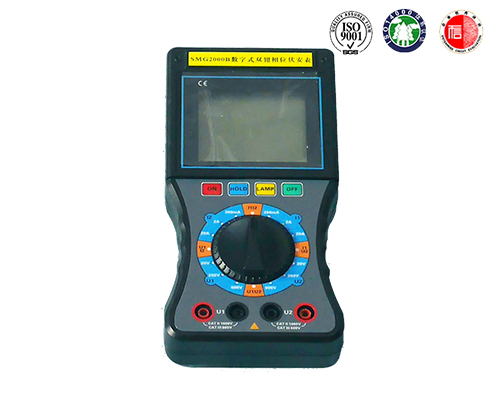

双钳相位伏安表图片 ----Picture display
双钳相位伏安表附件配件 --------Accessories
本产品SMG2000B双钳相位伏安表表详细清单请以说明书或代销合同为准
