说明武汉赫兹电力设备有限公司承诺所售每一台「电容电流测试仪」均为全新正品，
严苛的对每台出厂设备进行质检，保证精度和性能，在品质上， 电容电流测试仪整机均享受质保（另约定的除外），
开具13%增值税专用发票，享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！...
电容电流测试仪简介 ----Product introduction
目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对的电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。
传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的安全工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。
但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。另外，此类测试仪对于4PT连接方式的电网，测量精度极低，难以满足用户需求；需要改变PT连接方式才能准确测量系统电容电流。
为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代产品电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。加入新的测量方法，以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程。
该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的安全工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。
但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。另外，此类测试仪对于4PT连接方式的电网，测量精度极低，难以满足用户需求；需要改变PT连接方式才能准确测量系统电容电流。
为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代产品电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。加入新的测量方法，以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程。
该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
电容电流测试仪参数 ----Technical parameter
1.测量范围：0.3μF～200μF 1A～400A
2.准确度：±(读数×5%+2字)
3.分辨率：0.3～9.999（0.001）10～99.99（0.01）100～999.9（0.1）
≥1000（1）
4.电压等级：0.1KV～99.9KV连续可调
零序3U0电压测量
1.测量范围：1V～100V AC 50HZ
2.准确度：±(读数×1%+10字)
3.分辨率：1～9.999（0.001）10～99.99（0.01）
使用条件及外形
1.工作电源：AC100-240VAC 0.8A,50/60Hz
2.仪器重量：4.5Kg
3.仪器体积：320mm(长)×270mm(宽)×150mm(高)
4.使用温度：-10℃～50℃
5.相对湿度：＜90%，不结露
2.准确度：±(读数×5%+2字)
3.分辨率：0.3～9.999（0.001）10～99.99（0.01）100～999.9（0.1）
≥1000（1）
4.电压等级：0.1KV～99.9KV连续可调
零序3U0电压测量
1.测量范围：1V～100V AC 50HZ
2.准确度：±(读数×1%+10字)
3.分辨率：1～9.999（0.001）10～99.99（0.01）
使用条件及外形
1.工作电源：AC100-240VAC 0.8A,50/60Hz
2.仪器重量：4.5Kg
3.仪器体积：320mm(长)×270mm(宽)×150mm(高)
4.使用温度：-10℃～50℃
5.相对湿度：＜90%，不结露
电容电流测试仪功能 ----Product features
1.测量范围更宽，测试速度更快。
2.支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。
3.工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。
4.人机交互界面更加友好：
(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。
(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。
(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。
(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。
5.实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。
6.具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。
7.内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。
8.具备输出短路保护功能。
9.具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。
10.测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
11.热敏打印机打印功能，快速、无声。
12.体积小、重量轻，方便携带使用。
2.支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。
3.工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。
4.人机交互界面更加友好：
(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。
(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。
(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。
(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。
5.实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。
6.具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。
7.内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。
8.具备输出短路保护功能。
9.具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。
10.测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
11.热敏打印机打印功能，快速、无声。
12.体积小、重量轻，方便携带使用。

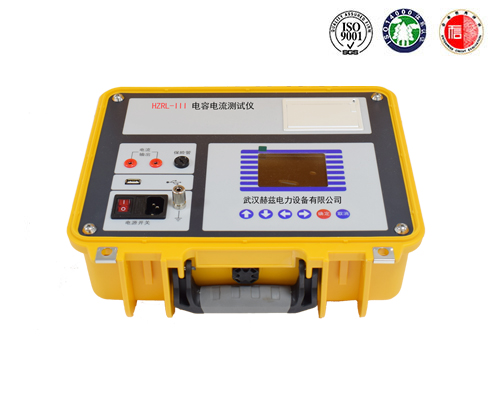

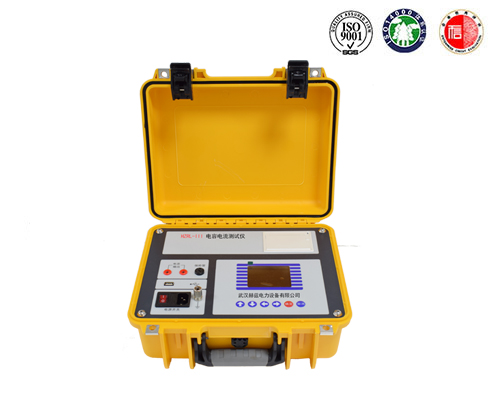

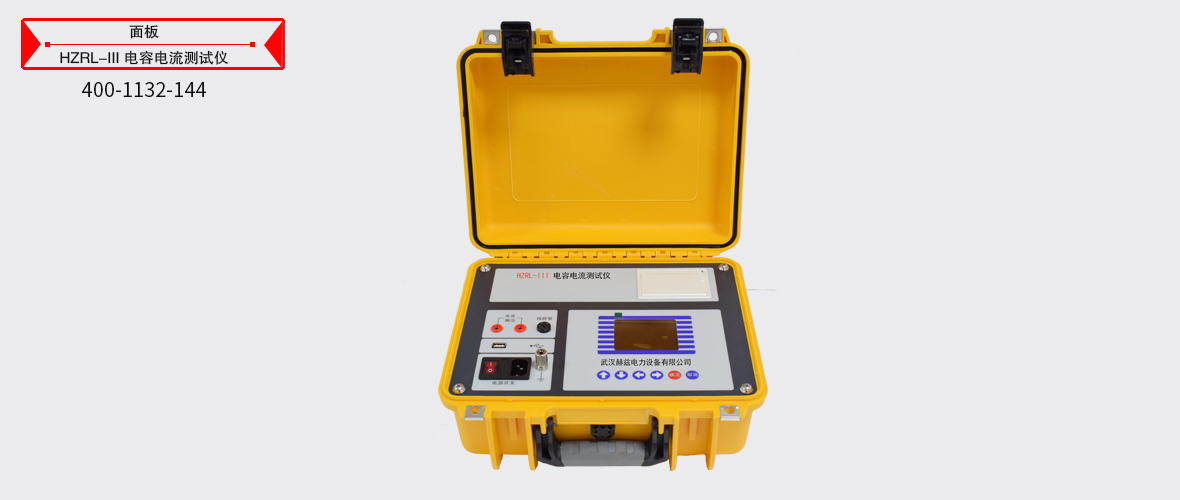

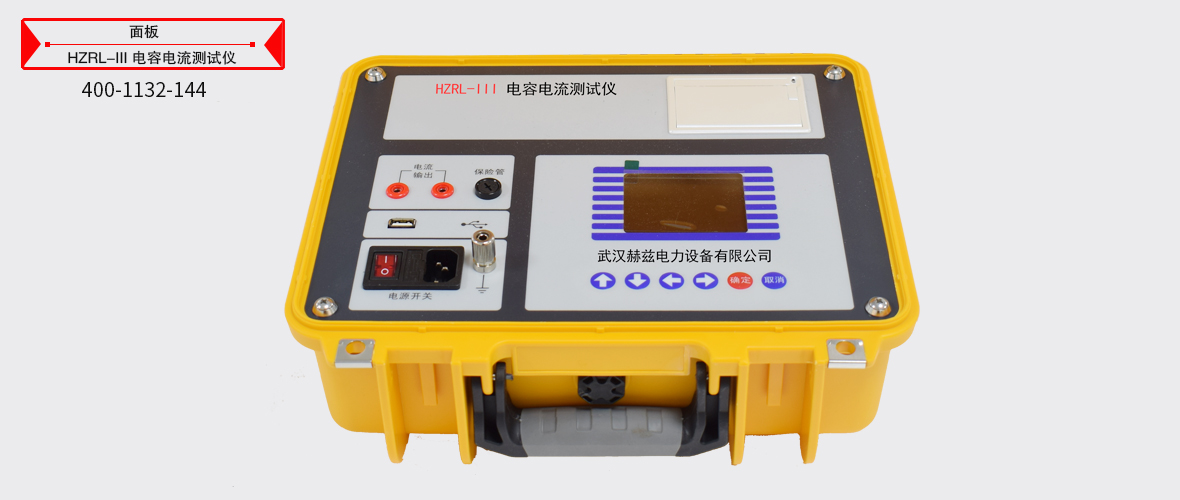

电容电流测试仪图片 ----Picture display
电容电流测试仪附件配件 --------Accessories
本产品HZRL-II电容电流测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片电容电流测试仪附件...
