HZJS-EA全自动抗干扰介质损耗测试仪

用途:有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等
  测试结果精度高

  使用全触摸超大液晶显示器,操作简单

  存储数据:内部配备有日历芯片和大容量存储器,能将检测结果随时保存

  一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线

  带计算机接口

  接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序

  触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压
提醒:凡购买本产品的用户享受免费技术指导,二个月包换软件升级,终生维修服务。
15342214292
产品介绍
选型支持!
15342214292
说明武汉赫兹电力设备有限公司承诺所售每一台「全自动抗干扰介质损耗测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 全自动抗干扰介质损耗测试仪整机均享受质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

全自动抗干扰介质损耗测试仪简介   ----Product introduction

       介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。HZJS-EA介质损耗测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。


全自动抗干扰介质损耗测试仪参数   ----Technical parameter

  准确度:Cx:±(读数×1%+1pF)

  tgδ:±(读数×1%+0.00040)

  抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度

  电容量范围:内施高压:3pF~60000pF/10kV 60pF~1μF/0.5kV

  外施高压:3pF~1.5μF/10kV 60pF~30μF/0.5kV

  分辨率:最高0.001pF,4位有效数字

  tgδ范围:不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。

  试验电流范围:10μA~5A

  内施高压:设定电压范围:0.5~10kV(可定制12kV)

  最大输出电流:200mA

  升降压方式:电压随意设置。比如5123V。

  试验频率:40-70Hz单频随意设置。比如48.7Hz

  50±0.1Hz到50±10Hz自动双变频随意设置。

  60±0.1Hz到60±10Hz自动双变频随意设置。

  频率精度:±0.01Hz

  外施高压:正接线时最大试验电流5A,工频或变频40-70Hz

  反接线时最大试验电流10kV/5A,工频或变频40-70Hz

  CVT自激法低压输出:输出电压3~50V,输出电流3~30A(EA型,FA型)

  CVT变比测量:(FA型)

  变比测量精度:±读数×1%变比测量范围:10~99999

  相位测量精度:±0.1°相位测量范围:0~359.9°

  测量时间:约40s,与测量方式有关

  输入电源:180V~270VAC,50Hz±1%,市电或发电机供电

  计算机接口:标准RS232接口

  打印机:炜煌A7热敏微型打印机

  环境温度:-10℃~50℃

  相对湿度:<90%

  外形尺寸:460×360×350mm

  仪器重量:28kg

全自动抗干扰介质损耗测试仪功能   ----Product features

  1、仪器采用傅立叶变换数字滤波技术,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量。

  2、仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

  3、使用全触摸超大液晶显示器,操作简单。全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。

  4、存储数据:内部配备有日历芯片和大容量存储器,能将检测结果随时保存,随时可以查看历史记录,并可以打印输出。当前时间和存储时间都能随时显示和打印。

  5、科学先进的数据管理:仪器数据可以通过U盘导出,可在任意一台PC机上通过专用软件,查看和管理数据。

  6、仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成。

  7、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线。

  8、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

  9、具有反接线低压屏蔽功能,在220kV CVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量

  10、能够识别外接高压电源频率40Hz~70Hz,允许用工频电源或串连谐振电源做大容量高电压介损试验。

  11、具有CVT测试功能,可实现CVT的自激法测试,可设置高压电压/电流、低压电压/电流4个保护限制,确保人身、设备安全。(EA型,FA型,HA型)

  12、测试CVT时候,不仅能够自动测试C1和C2的电容值和介损值,而且能够测试CVT设备的总电容和介损值

  12、具有CVT变比测量功能。可测量CVT变比、极性和相位误差。(FA型,HA型)

  13、具有四通道同时测量功能,方便测试变压器三相和中性点套管。(HA型)

  14、自带热敏打印机可打印输出,带日历时钟,方便用户出测试报告,带有U盘输出。

  15、带计算机接口。一台计算机可控制32台仪器,可集成到综合高压试验车上,实现测量、数据处理和报表输出。

  16、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏。

  17、触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全。

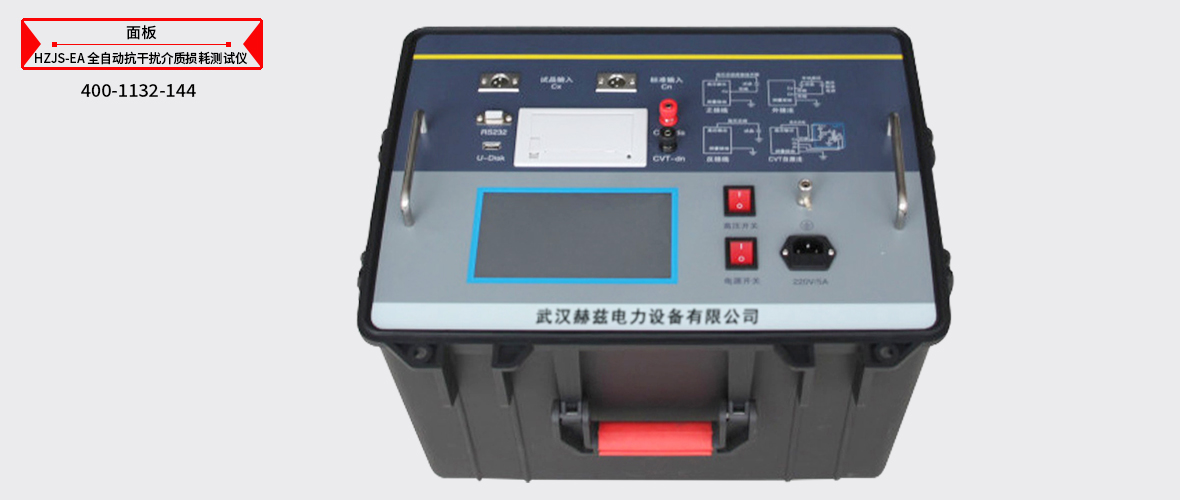

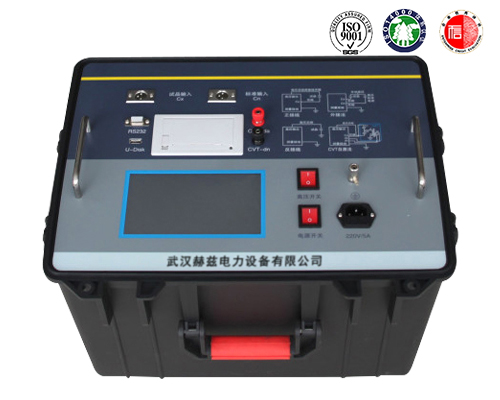

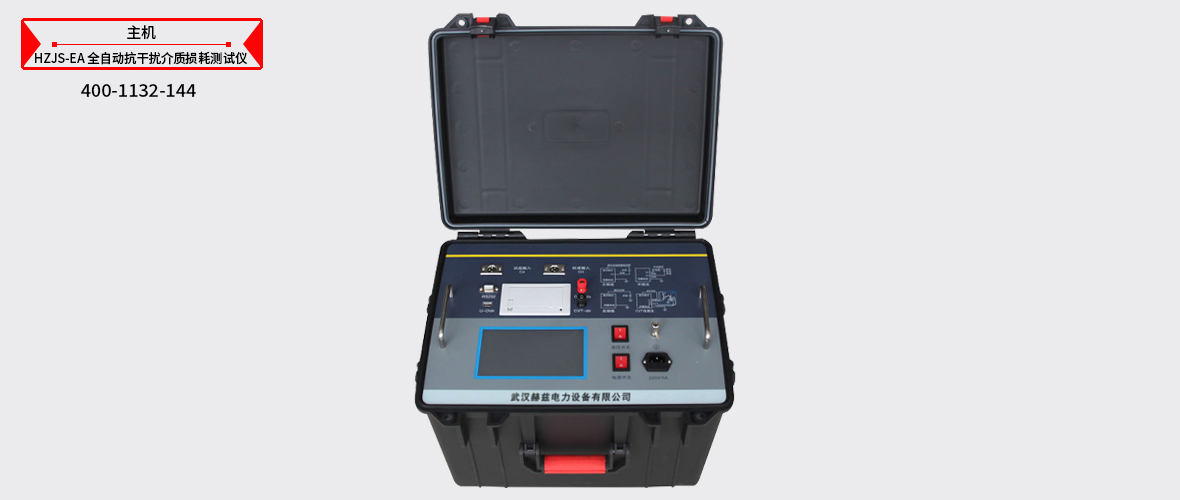

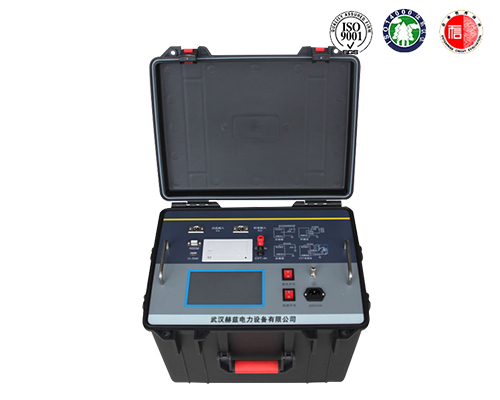

全自动抗干扰介质损耗测试仪图片   ----Picture display




全自动抗干扰介质损耗测试仪附件配件   --------Accessories

本产品HZJS-EA全自动抗干扰介质损耗测试仪表详细清单请以说明书或代销合同为准

注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
图片全自动抗干扰介质损耗测试仪附件...
