变频介质损耗测试仪简介 ----Product introduction

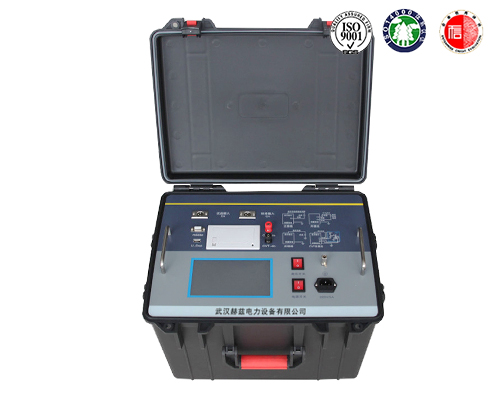

介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。HZJS-F异频介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量

变频介质损耗测试仪参数 ----Technical parameter

　　准确度：Cx:±（读数×1%+1pF）

　　tgδ:±（读数×1%+0.00040）

　　抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

　　电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV

　　外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV

　　分辨率：最高0.001pF，4位有效数字

　　tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

　　试验电流范围：10μA～1A

　　内施高压：设定电压范围：0.5～10kV

　　最大输出电流：200mA

　　升降压方式：连续平滑调节

　　试验频率：45、50、55、60、65Hz单频

　　45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

　　频率精度：±0.01Hz

　　外施高压：正接线时最大试验电流1A，工频或变频40-70Hz

　　反接线时最大试验电流10kV/1A，工频或变频40-70Hz

　　CVT自激法低压输出：输出电压3～50V，输出电流3～30A

　　CVT变比测量：

　　变比测量精度：±读数×1%变比测量范围：10～99999

　　相位测量精度：±0.1°相位测量范围：0～359.9°

　　测量时间：约40s，与测量方式有关

　　输入电源：180V～270VAC，50Hz±1%，市电或发电机供电

　　计算机接口：标准RS232接口

　　打印机：炜煌A7热敏微型打印机

　　环境温度：-10℃～50℃

　　相对湿度：<90%

　　外形尺寸：455×336×363mm

　　仪器重量：28kg

变频介质损耗测试仪功能 ----Product features

　　1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。

　　2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

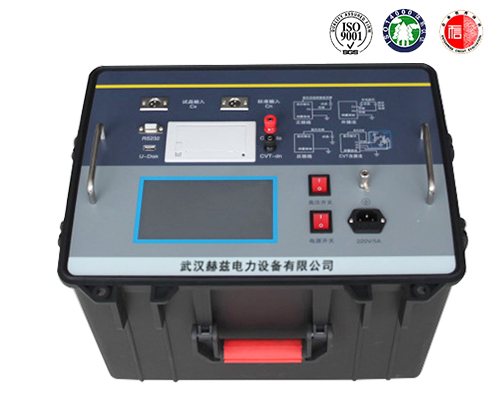

　　3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

　　4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。

　　5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

　　6、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

　　7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。

　　8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。

　　9、具有反接线低压屏蔽功能，在220kV CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量

　　10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。

　　12、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。

　　13、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全。
