钳形接地电阻测试仪简介 ----Product introduction
ETCR系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新
完善，对老款产品的彻底升级。其性能主要体现在：
突破开机长时间自检等待，开机立即进入测试。
突破继电器自检方式，采用最先进的算法及数字集成处理技术。
突破老款产品笨重的问题，更加符合手持仪表的特性。
全新外观设计，面板6键操作，性能直通。
增加了声光报警功能，“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
测量范围增加到0.01Ω-1200Ω。
存储数据99组，功耗更低，最大启动、工作电流小于50mA。
ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等
的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需
辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测
量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR系列钳形接地电阻仪有长钳口及圆钳口之分，见图。长钳口特别适宜于扁钢接地的
场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
ETCR2000型钳表已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的
要求。其防爆标志为Ex iaⅡBT3Ga。防爆合格证号：CE13.2263。它可应用于相应的易燃易
爆环境中。
完善，对老款产品的彻底升级。其性能主要体现在：
突破开机长时间自检等待，开机立即进入测试。
突破继电器自检方式，采用最先进的算法及数字集成处理技术。
突破老款产品笨重的问题，更加符合手持仪表的特性。
全新外观设计，面板6键操作，性能直通。
增加了声光报警功能，“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
测量范围增加到0.01Ω-1200Ω。
存储数据99组，功耗更低，最大启动、工作电流小于50mA。
ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等
的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需
辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测
量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR系列钳形接地电阻仪有长钳口及圆钳口之分，见图。长钳口特别适宜于扁钢接地的
场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
ETCR2000型钳表已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的
要求。其防爆标志为Ex iaⅡBT3Ga。防爆合格证号：CE13.2263。它可应用于相应的易燃易
爆环境中。
钳形接地电阻测试仪参数 ----Technical parameter
本用户手册中标有“*”的内容仅限于C型
注：“*”仅限于C型。
1．系列型号
| 型号 | 钳口规格（mm） | 电阻量程（Ω） | 电流量程（A） | 防爆 功能 |
存储 99组 |
声光 报警 |
说明 | ||
| 圆:Φ32 | 长:32×65 | 0.01-200 | 0.01-1200 | 0-20A | |||||
| ETCR2000+ | √ | √ | √ | √ | 基 型 | ||||
| ETCR2000A+ | √ | √ | √ | √ | 实用型 | ||||
| ETCR2000B+ | √ | √ | √ | √ | √ | 防爆型 | |||
| ETCR2000C+ | √ | √ | √ | √ | √ | 多功能 | |||
| ETCR2100+ | √ | √ | √ | √ | 基 型 | ||||
| ETCR2100A+ | √ | √ | √ | √ | 实用型 | ||||
| ETCR2100B+ | √ | √ | √ | √ | √ | 防爆型 | |||
| ETCR2100C+ | √ | √ | √ | √ | √ | 多功能 | |||
注：“√”表示有此规格。
2．量限及准确度
| 测量模式 | 测量范围 | 分辨力 | 准确度 |
| 电阻 | 0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） |
| 0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） | |
| 1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） | |
| 50.0Ω-99.5Ω | 0.5Ω | ±（1.5%＋0.5Ω） | |
| 100Ω-199Ω | 1Ω | ±（2%＋1Ω） | |
| 200Ω-395Ω | 5Ω | ±（5%＋5Ω） | |
| 400-590Ω | 10Ω | ±（10%＋10Ω） | |
| 600Ω-880Ω | 20Ω | ±（20%＋20Ω） | |
| 900Ω-1200Ω | 30Ω | ±（25%＋30Ω） | |
| *电流 | 0.00mA -9.95mA | 0.05mA | ±（2.5%＋1mA） |
| 10.0mA -99.0mA | 0.1mA | ±（2.5%＋5mA） | |
| 100mA -300mA | 1mA | ±（2.5%＋10mA） | |
| 0.30A-2.99A | 0.01A | ±（2.5%＋0.1A） | |
| 3.0A-9.9A | 0.1A | ±（2.5%＋0.3A） | |
| 10.0A-20.0A | 0.1 A | ±（2.5%＋0.5A） |
3．技术规格
| 电阻量程 | 0.01Ω-1200Ω |
| *电流量程 | 0.00mA-20.0A |
| 电阻分辨率 | 0.001Ω |
| *电流分辨率 | 0.05mA |
| 数据存储 | 99组 |
| 声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关 |
| 报警临界值设定范围 | 电阻：1-199Ω； *电流：1-499mA |
| 电 源 | 6VDC（4节5号碱性干电池） |
| 工作温湿度 | -20℃-55℃；10％RH-90％RH |
| 液晶显示器 | 4位LCD数字显示，长宽47mm×28.5mm |
| 钳口尺寸 | 长钳口65mm×32mm；圆钳口Φ32mm |
| 钳口张开尺寸 | 长钳口35mm;圆钳口32mm |
| 钳表质量 | 长钳口1160g;圆钳口1120g(含电池) |
| 钳表尺寸 | 长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm |
| 防爆标志 | Exia Ⅱ BT3 Ga |
| 保护等级 | 双重绝缘 |
| 结构特点 | 钳形CT |
| 换 档 | 全自动换档 |
| 外部磁场、电场 | ＜40A/m；＜1V/m |
| 单次测量时间 | 0.5秒 |
| 电阻测量频率 | ＞1KHz |
| *被测电流频率 | 50/60Hz自动 |
钳形接地电阻测试仪功能 ----Product features
●突破开机长时间自检等待，开机立即进入测试。
●突破继电器自检方式，采用先进的算法及数字集成处理技术。
●突破老款产品笨重的问题，更加符合手持仪表的特性。
●全新外观设计，面板6键操作，性能直通。
●增加了声光报警功能，“嘟--嘟--嘟--”报警声。
●增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
●测量范围增加到0.01Ω-1200Ω。
●存储数据99组，功耗更低，最大启动、工作电流小于50mA。
●突破继电器自检方式，采用先进的算法及数字集成处理技术。
●突破老款产品笨重的问题，更加符合手持仪表的特性。
●全新外观设计，面板6键操作，性能直通。
●增加了声光报警功能，“嘟--嘟--嘟--”报警声。
●增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
●测量范围增加到0.01Ω-1200Ω。
●存储数据99组，功耗更低，最大启动、工作电流小于50mA。

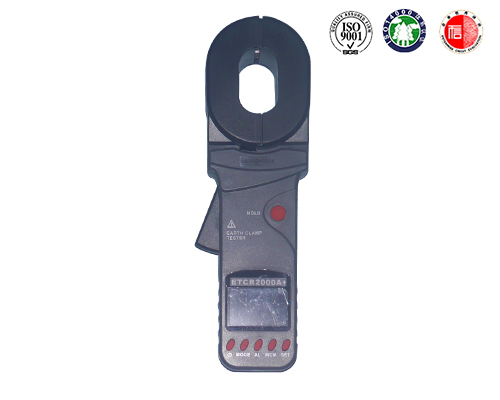

钳形接地电阻测试仪图片 ----Picture display

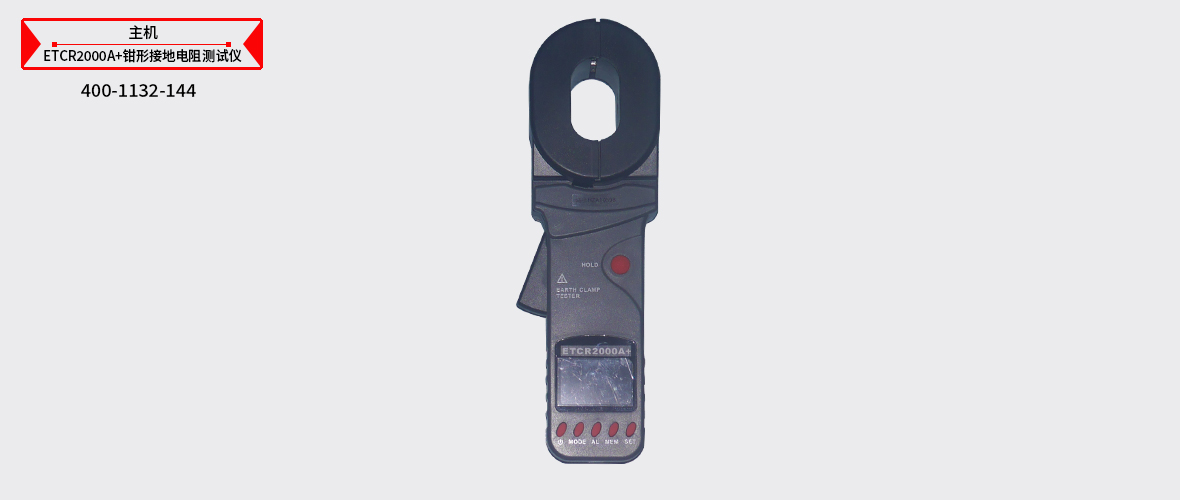

钳形接地电阻测试仪附件配件 --------Accessories
本产品ETCR2000A+钳形接地电阻测试仪表详细清单请以说明书或代销合同为准
