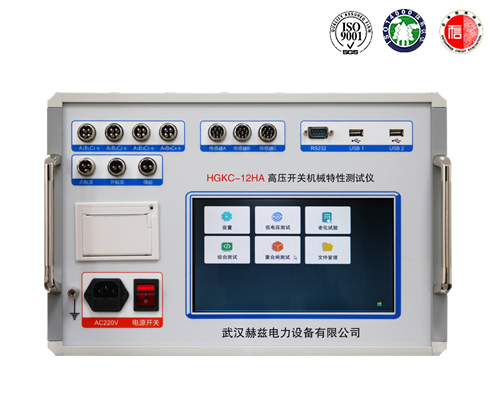

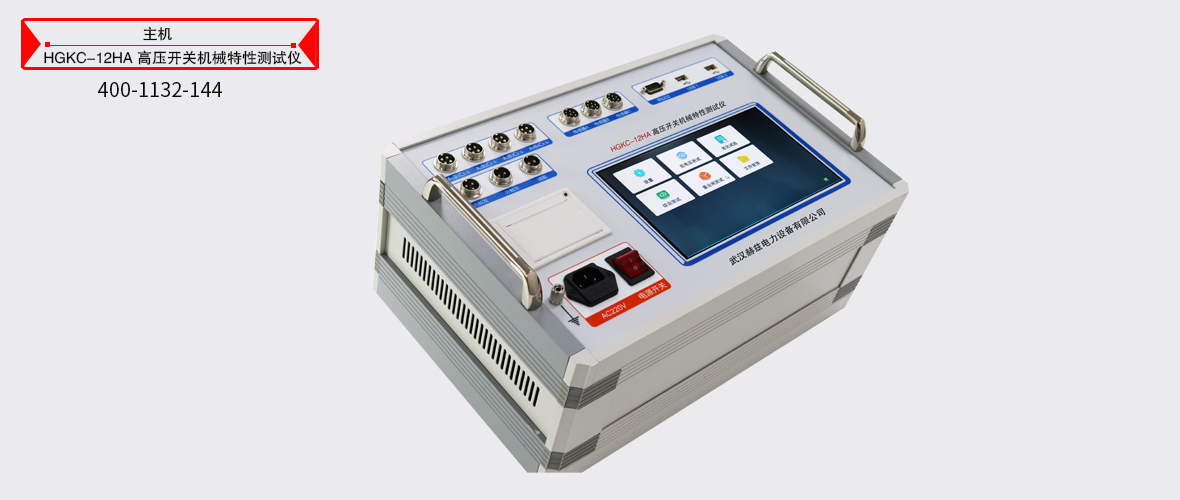

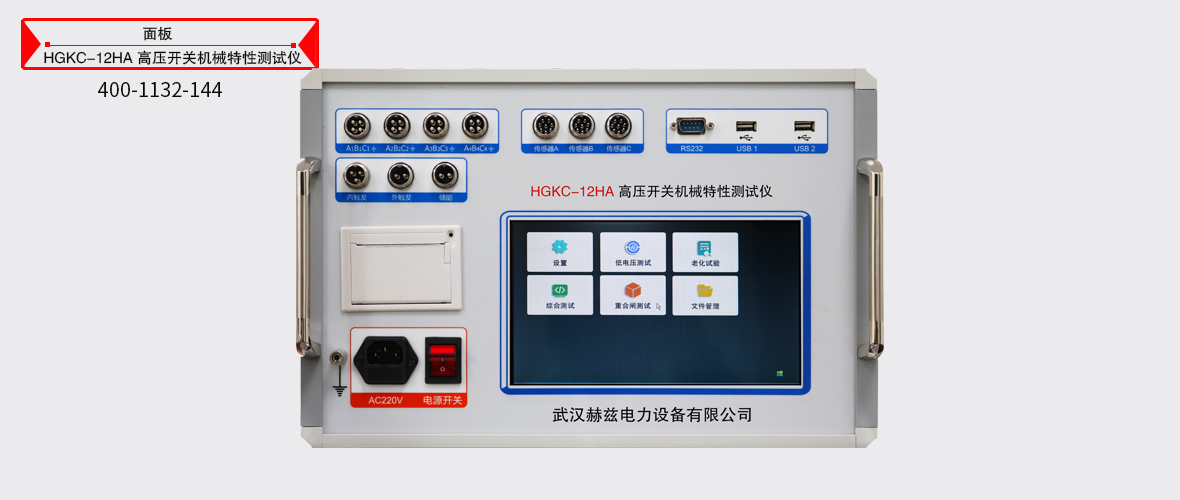

高压开关机械特性测试仪简介 ----Product introduction

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关特性测试仪即（高压开关特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

高压开关机械特性测试仪参数 ----Technical parameter

　　1．时间测量：
　　 12路固有分闸（合闸）时间
　　分闸（合闸）相内不同期
　　分闸（合闸）相间不同期
　　合闸（分闸）弹跳时间（弹跳次数）
　　测试范围：0.01ms～200s，分辨率：0.01ms
　　2.重合闸测量：合分、分合、分合分
　 3．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度
　 4.测速范围：1mm传感器0.01～25.00m/s，
　　 0.1mm传感器0.001～20.0m/s
　　 0.5°角度传感器1周波/0.5°
　　5．行程测量：动触头行程（行程）
　　接触行程（开距）
　　过冲行程或反程（超程）
　　6.行程传感器：
　　直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
　　加速度传感器测量范围：0-600mm，分辨率：0.1mm
　　 360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm
　　直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）
　　直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）
　　直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）
　　激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
　　7.线圈电流测量：0～20A,最小分辨率：0.01A。
　　8．仪器电源：AC/DC 220V±10%；50Hz±2%
　　9．内触发电源：输出DC8～265V连续可调
　　输出电流：220V电压以下≤15A（短时），110V电压以下≤30A（短时）
　 10.外触发：触发电压AC/DC10V～300V，电流：≤120A(短时)
　 11.隔离开关测量范围：
　　 ⑴、电压输出：DC 8～265V（可调）；
　　 ⑵、电源输出时间：0.01-20秒（可设置）；
　　 ⑶、断口信号最大采集时间为200秒；
　　 ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数；
　 12．主机体积：380×280×170mm
　 13．使用环境：-20℃~+50℃
　 14．相对湿度：≤90%

高压开关机械特性测试仪功能 ----Product features

1、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC8～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和辅助断口。
10、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足500KV变电站内可靠使用。
