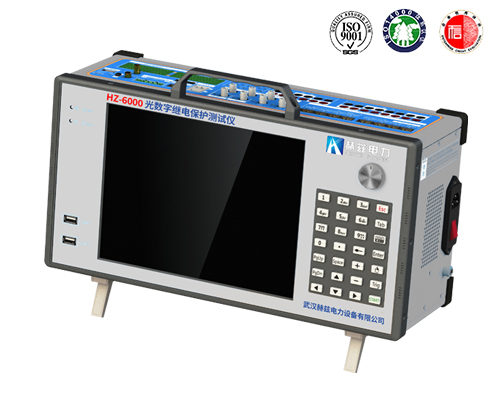

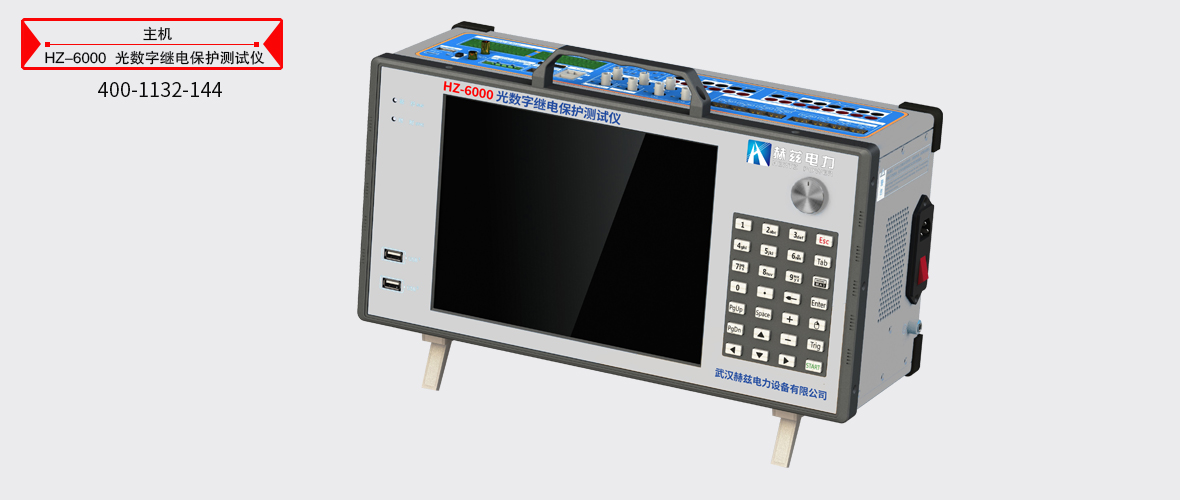

HZ-6000光数字继电保护测试仪

　　IEC 61850接口
　　功能：任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端
　　接口类型：LC
　　数量:8对，其中2对为100/1000M自适应，6对为100M
　　波长:1310/850nm
　　FT3接口
　　功能:GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送
　　接口类型:ST
　　数量:6个发送口，2个接收口
　　相位
　　范围:0~360°
　　准确度:±0.1°
　　分辨率:0.1°
　　频率
　　范围:0~1000Hz
　　准确度:<±0.001Hz(0~65Hz),<±0.01Hz(65~450Hz),<±0.02Hz(450~1000Hz)
　　分辨率:0.001 Hz
　　时间
　　范围:1ms~9999.999s
　　分辨率:1ms
　　开关量输入
　　数量:8对,可接空接点及带电位接点(0~250V)
　　开关量输出
　　数量:6对，其中2对为快速开出
　　遮断容量:DC250V/0.5A
　　反应时间:≤0.1ms
　　同步
　　接口类型:GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588
　　数量:GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号2对：1对对时，1对授时；IEEE 1588 1对
　　无线连接
　　接口类型:WIFI,4G(选配)
　　有线连接
　　接口类型:百兆Lan口，RJ45
　　数量:2个
　　模拟量小信号输入
　　接口类型：航空插头，交流电压
　　数量：12路
　　供电电源
　　供电电压：AC 220V，允许偏差：-20%~15%
　　供电频率：47~65 Hz
　　USB口
　　数量：2个
　　其他
　　重量：5.5kg
　　尺寸：146mm x 390mm x 212mm(长x宽x高)
　　联机接口：RJ45
　　显示屏：10.4寸真彩液晶显示

1.支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；
2.具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；
3.可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试；
4.具备报文记录和分析功能，为现场故障诊断提供快捷帮助；
5.支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
6.支持虚端子图形化显示功能，数据流向清晰明了；
7.支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；
8.支持故障仿真和PCAP、COMTRADE格式数据回放功能；
9.具备MMS定值读写功能，可读写智能IED设备定值等配置信息；
10.具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；
11.支持同时输出8路授时信号；
12.具有强大的异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；
13.开入量为有源、无源自适应接点，自动识别输入类型和输入电压；
14.支持单纤发送、单纤接收；
15.配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；
16.配备10.4寸高分辨率显示屏，支持触摸操作；
17.配备WIFI模块及4G模块，支持远程测试功能；
18.独立可调直流电源  设有一路大功率110V 或 220V专用直流电源输出。
19.接口完整  装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。
20.内置GPS  装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。
21.完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
22.轻小型高集成单机和一体化结构  属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。
