全自动互感器特性综合测试仪简介 ----Product introduction

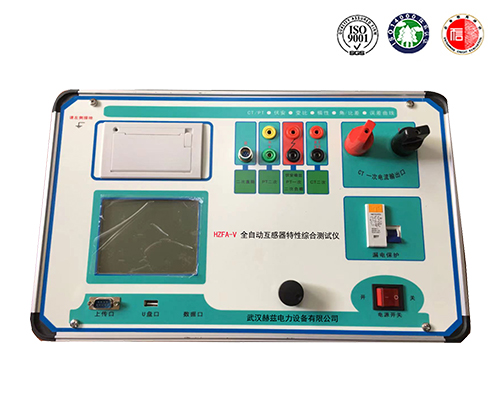

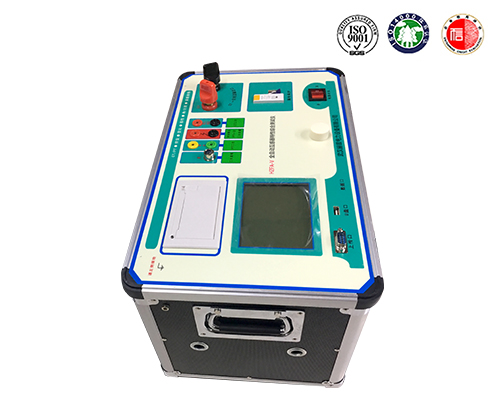

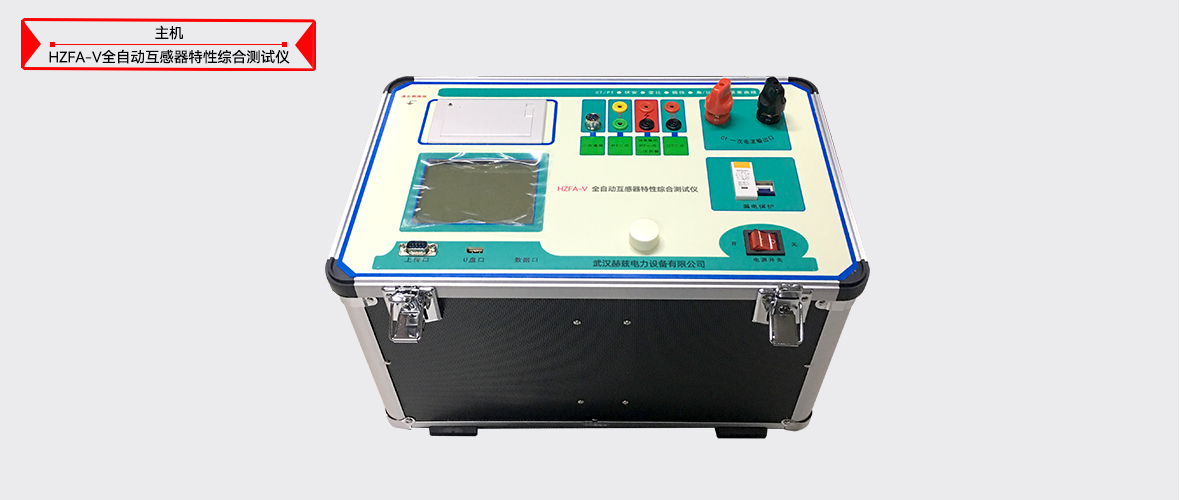

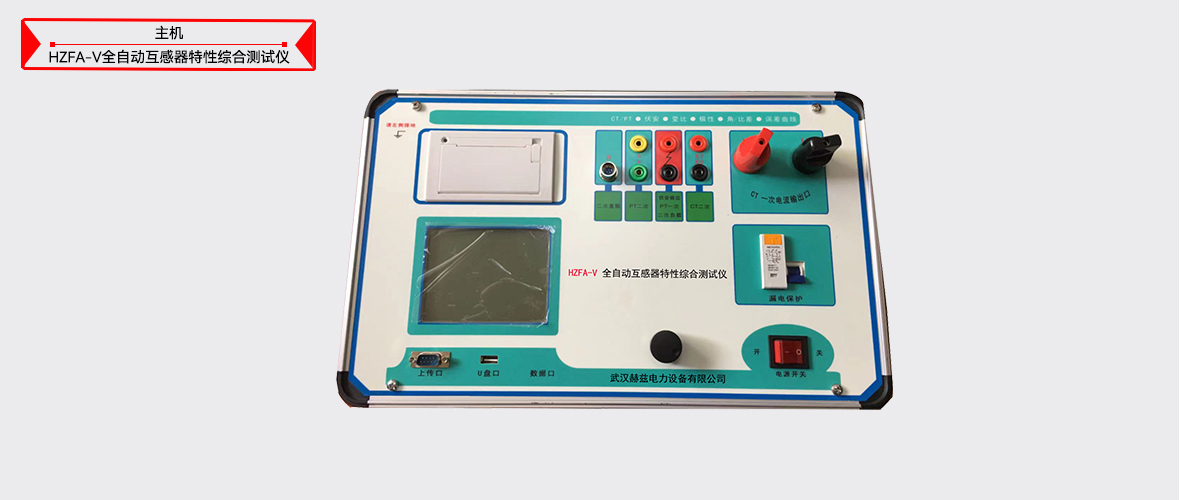

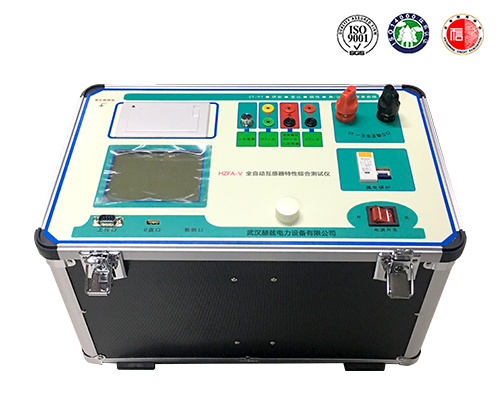

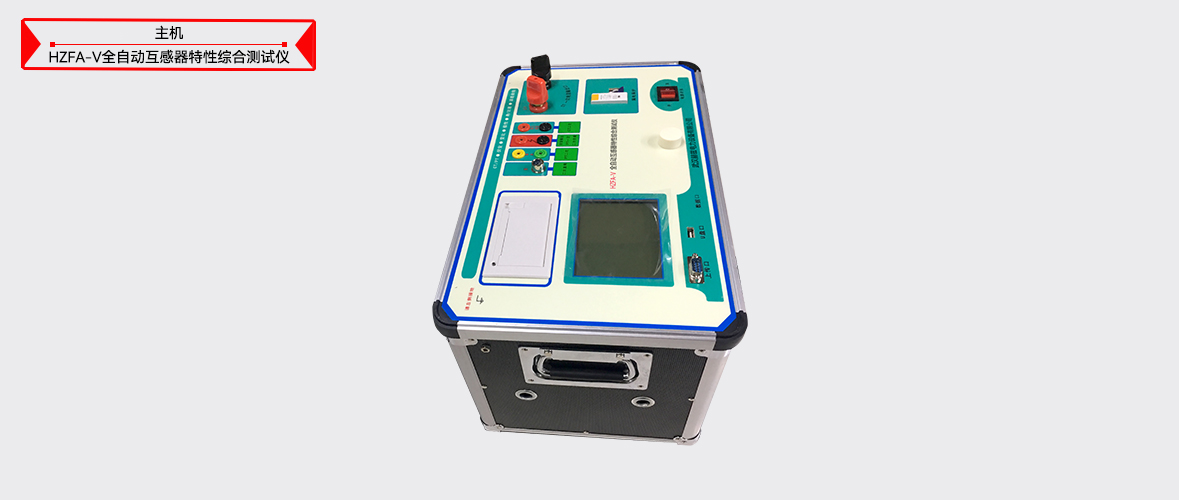

HZFA-V全自动互感器特性综合测试仪仅需进行简单的数字设定：设定最高测试电压、最大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

全自动互感器特性综合测试仪参数 ----Technical parameter

	输入电压	输出最高电压	输出最大电流			功率	测量精度
CT伏安输出	220V	0—2500V	15A			3kVA	< 0.5%
PT伏安输出	220V	0—330V	15A			3kVA	< 0.5%
CT变比输出	220V	0-7V	0—1000A(选配)			―――	< 0.5%
CT 变比测量	比值最高显示：999.9K:5/1						< 0.5%
PT 变比测量	比值最高显示：999.9K:100、150、100/3、100/√3						< 0.5%
直阻测量	最高测量阻值：0-20欧						< 1%
角差	最小显示：0.01分精度：±10分			比差	最小显示：0.01%精度：<0.5%
二次通流	电流：0-200A时间：5分钟			二次耐压	电压：0-2500V时间：5分钟
工作温度	-10～55℃			工作电压	AC220V（±20％）50HZ
测试仪主机体积	420×300×270			主机重量	26Kg

全自动互感器特性综合测试仪功能 ----Product features

1）功能全面
可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”和退磁功能。
内设功能状态说明，无需说明书，极易操作、掌握。
2）输出电压高、容量大
伏安特性试验：单机最大输出电压高达2500V，可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：最大电流输出高达1000A（需选配）。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为500Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
调压分辨率最小可以达到0.15V
3）屏幕全汉化图形界面、旋转鼠标操作
测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。
操作采用我公司独创的光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
4）附加功能全面
带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
具有完善的数据查询、浏览、打印、清空等功能。
拐点自动计算功能，试验数据筛选打印功能。
背光软件调整功能；自带日期/时间功能。
带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
带有U盘接口，可通过接口将数据上传至U盘进行存储。

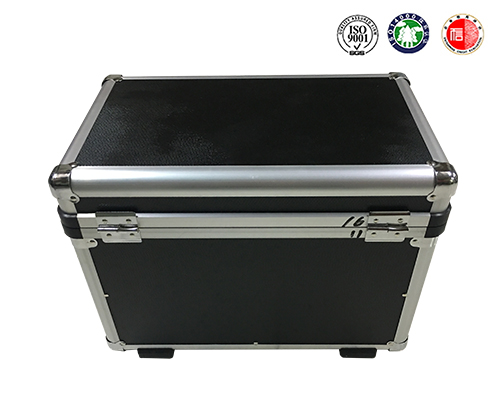

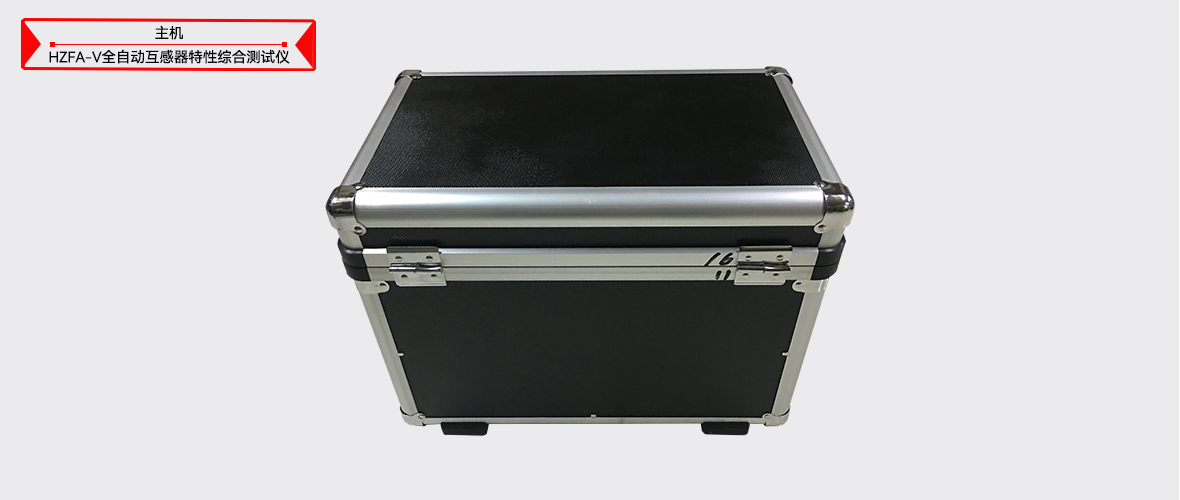

单机一体化，重量轻，仅重26Kg，方便携带，便于流动试验。
