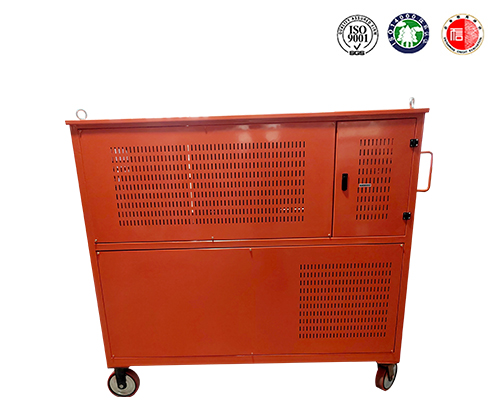

SF6气体回收装置简介 ----Product introduction

SF6气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。

SF6气体回收装置参数 ----Technical parameter

1、主要部件性能参数

序号	指标名称及单位
1	电源AC	V	380（三项五线、相序自动转换）
2	额定最高储气压力（20℃）	MPa	≤4
3	极限真空度	Pa	≤10
4	装置真空度保持	Pa	在133 Pa压力保持24h，真空度值上升＜400 Pa
5	SF6压缩机
6	压缩机抽气速率	m3/h	12m³/h
7	真空泵		BSV60
8	真空泵抽气速率	m3/h	60
9	回收装置适应入口初压（20℃）	MPa	0~1.0
10	电气设备回收终压（20℃）	MPa	≤53 Kpa
11	回收后气体油份控制	μg/g	国产油分＜10
12	装置年漏气率	%	＜1
13	装置连续无故障运转时间	h	≥1000
14	累积无故障运转时间	h	≥5000
15	噪声水平	dB(A)	整机≤75
16	理论储液能力	KG	300
17	冷冻液化压缩机		东贝
18	储罐	L	300
19	回收后气体水分(PPM/V)	PPM/V	60
20	回收后气体油分(PPM/V)	PPM/V	10
21	干燥过滤方式		真空加热活化再生
22	充气初压(pa)	pa	≤133
23	充气终压(mpa)	mpa	0.8
24	充气速率（m³/h）	m³/h	≥5
25	气化方式		电加热自动温控
26	整车型式		手推移动式
27	冷却方式		风冷

2、简明参数表

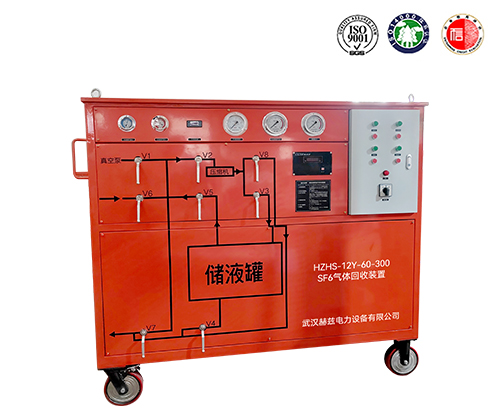

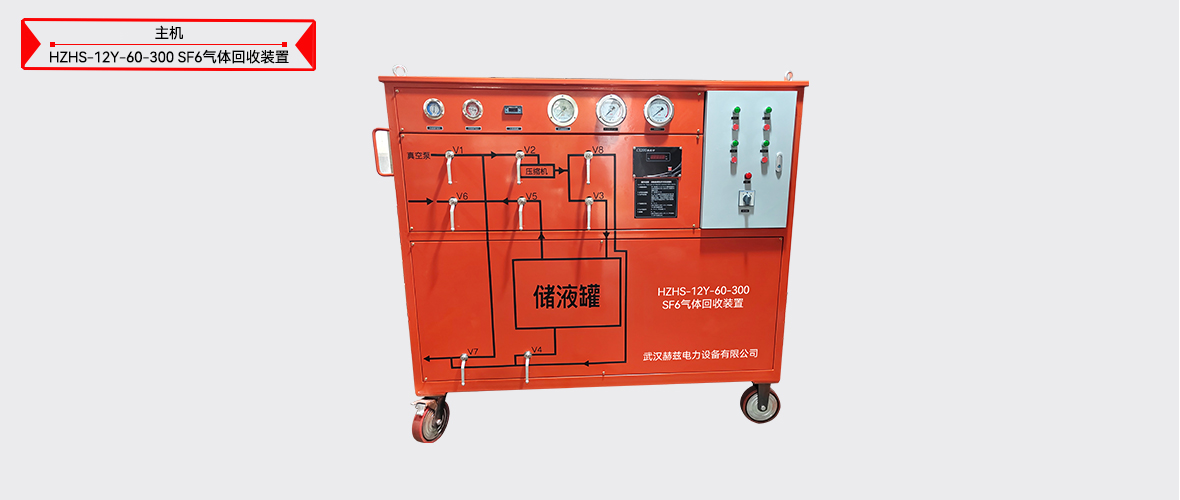

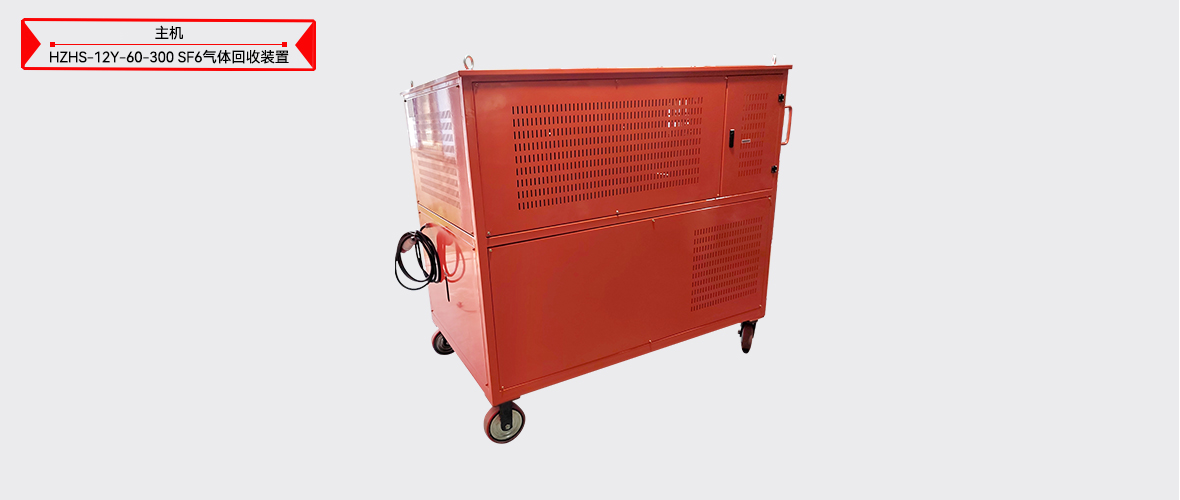

型号	HZHS-12Y-60-30
真空泵抽速（m3/h）	60
极限真空度（Pa）	10
真空泵	国产双极真空泵
SF6回收压缩机（m3/h）	12
压力（MPa）	2.5
压缩机
过滤器颗粒（微米）	0.02
油份（PPM）	高效
水份（PPM）	≤60
SF6贮罐	300L
SF6贮罐材质	碳钢
制冷系统	优质高效压缩机
真空计	指针
阀门	独有技术（内置蝶形密封，确保多次开关不会漏气）

3、主要技术参数描述
3.1、回收

回收初压力≤0.8MPa
回收终压力≤53KPa
回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。

3.2、充气

对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。

3.3、抽真空

装置极限真空度小于等于10 Pa；
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

3.4、贮存

贮存容器容积0.301m3；
名义液态贮存量300kg；
最高贮存压力3.8 MPa。

3.5、净化

对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

3.6、年泄漏率≤1%名义储存量
3.7、噪声≤75dB(A)声压级
3.8、工作环境温度 -10°- 40℃
3.9、功率≤5KW
3.10、电源：交流三相五线制 50HZ 380V±10%

SF6气体回收装置功能 ----Product features

1、内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等。
2、一体化的设计和较小的体积便于移动和使用。
3、高效的过滤免维护系统，极大保证了回收SF6气体的质量。
4、内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。
5、所有电气系统均采用优质品牌。
6、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。
7、整机为风冷无需外接水源。
8、内置温度保护系统即使在-20摄氏度下也能正常工作。
9、内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。
10、所有球阀为密封元件具有自动补偿性能。
11、具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。
