数模一体继电保护测试仪简介 ----Product introduction
HZ-7000数模一体综合型智能继电保护测试系统是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于 IEC61850 通信标准体系，采用先进计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
数模一体继电保护测试仪参数 ----Technical parameter
● 12 路（6 路电压、6路电流）可以同时输出，任意调节，灵活组织。
● 内置工控机，Windows 系统，10.4″真彩液晶屏，光电轨迹球鼠标及小键盘操作。
● 智能测试模块
支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
● 自动测试
具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；
● 数字量/模拟量输出
可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；
● 模拟量及数字量同时输出
支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发；
● 多种扫描模式
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
● 安全及报警
具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；
● 虚端子图形化显示
支持虚端子图形化显示功能，数据流向清晰明了；
● 报文同时收发
支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。GOOSE 信号可独立收发，也可与IEC61850-9-2 共一个光以太网接口收发；
● FT3/扩展 FT3
支持 FT3、FT3 扩展及 DL/T 282 报文输出，并且支持2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及5M/10M/20M 曼切斯特编码；
● 异常测试
具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；
● 故障回放
支持故障仿真和 COMTRADE 格式数据回放功能；
● MMS 服务
具备 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；
● 对时与授时
具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号；
● 硬接点开入及开出
开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；
● 报文接收及分析
具备报文接收及分析功能，可将接收到的报文用 ZHNPA 打开进行分析或导出
● 单纤模式
光口支持单纤发送、单纤接收，支持光功率测试；
● 模拟量小信号
配备模拟量小信号接口，支持 12 路模拟量小信号输入，可测量-7V~ 7V 交流电压；支持 12 路模拟量小信号输出，可输出-7V~ 7V 交流电压；
● 触摸操作
配备 10.4 寸高分辨率显示屏，支持触摸操作；
● 无线连接
提供 4G 远程测试功能，具备 WiFi 模块，方便用户使用；
● 硬件齐全：
具有8个100M-FX光口和8个FT3发送、1个FT3接收，模拟12个MU进行保护试验，满足母差和备自投试验要求。
● 可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。
● 可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。
● 12 相电流可方便进行三相差动保护测试，24相输出可用于备自投、母差保护测试。
● 可完成各种自动化程度高的大型复杂校验工作：能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。
● 一机多用集保护、合并单元、智能终端测试与一体。
● 内置工控机，Windows 系统，10.4″真彩液晶屏，光电轨迹球鼠标及小键盘操作。
● 智能测试模块
支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
● 自动测试
具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；
● 数字量/模拟量输出
可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；
● 模拟量及数字量同时输出
支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发；
● 多种扫描模式
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
● 安全及报警
具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；
● 虚端子图形化显示
支持虚端子图形化显示功能，数据流向清晰明了；
● 报文同时收发
支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。GOOSE 信号可独立收发，也可与IEC61850-9-2 共一个光以太网接口收发；
● FT3/扩展 FT3
支持 FT3、FT3 扩展及 DL/T 282 报文输出，并且支持2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及5M/10M/20M 曼切斯特编码；
● 异常测试
具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；
● 故障回放
支持故障仿真和 COMTRADE 格式数据回放功能；
● MMS 服务
具备 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；
● 对时与授时
具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号；
● 硬接点开入及开出
开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；
● 报文接收及分析
具备报文接收及分析功能，可将接收到的报文用 ZHNPA 打开进行分析或导出
● 单纤模式
光口支持单纤发送、单纤接收，支持光功率测试；
● 模拟量小信号
配备模拟量小信号接口，支持 12 路模拟量小信号输入，可测量-7V~ 7V 交流电压；支持 12 路模拟量小信号输出，可输出-7V~ 7V 交流电压；
● 触摸操作
配备 10.4 寸高分辨率显示屏，支持触摸操作；
● 无线连接
提供 4G 远程测试功能，具备 WiFi 模块，方便用户使用；
● 硬件齐全：
具有8个100M-FX光口和8个FT3发送、1个FT3接收，模拟12个MU进行保护试验，满足母差和备自投试验要求。
● 可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。
● 可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。
● 12 相电流可方便进行三相差动保护测试，24相输出可用于备自投、母差保护测试。
● 可完成各种自动化程度高的大型复杂校验工作：能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。
● 一机多用集保护、合并单元、智能终端测试与一体。
数模一体继电保护测试仪功能 ----Product features

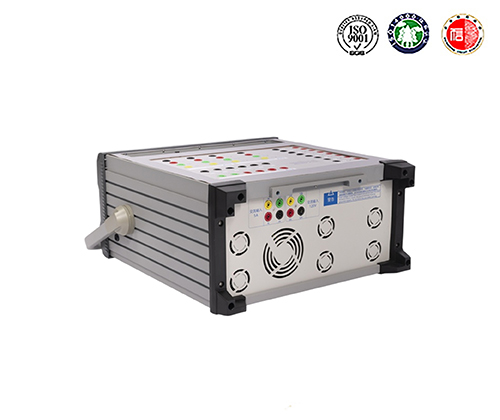

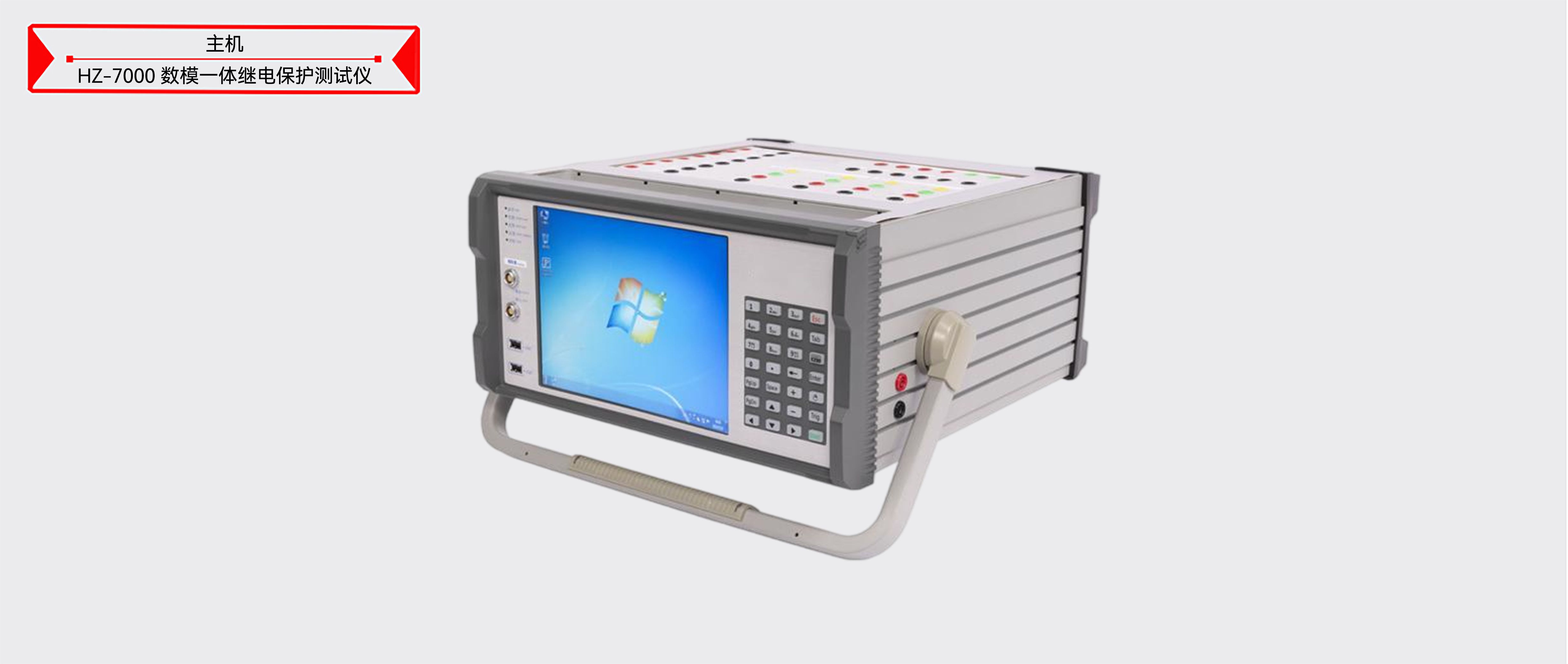

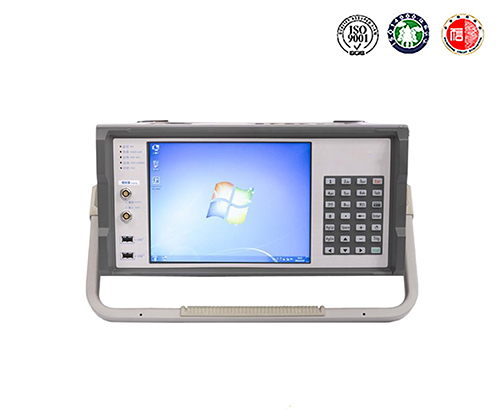

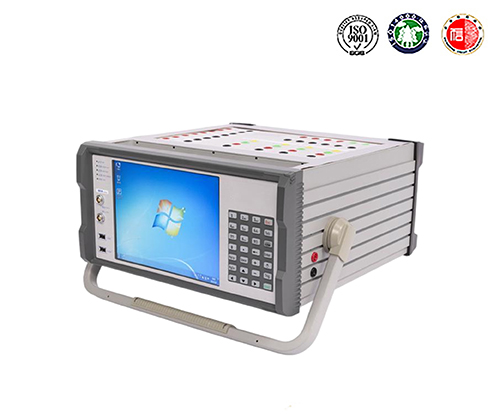

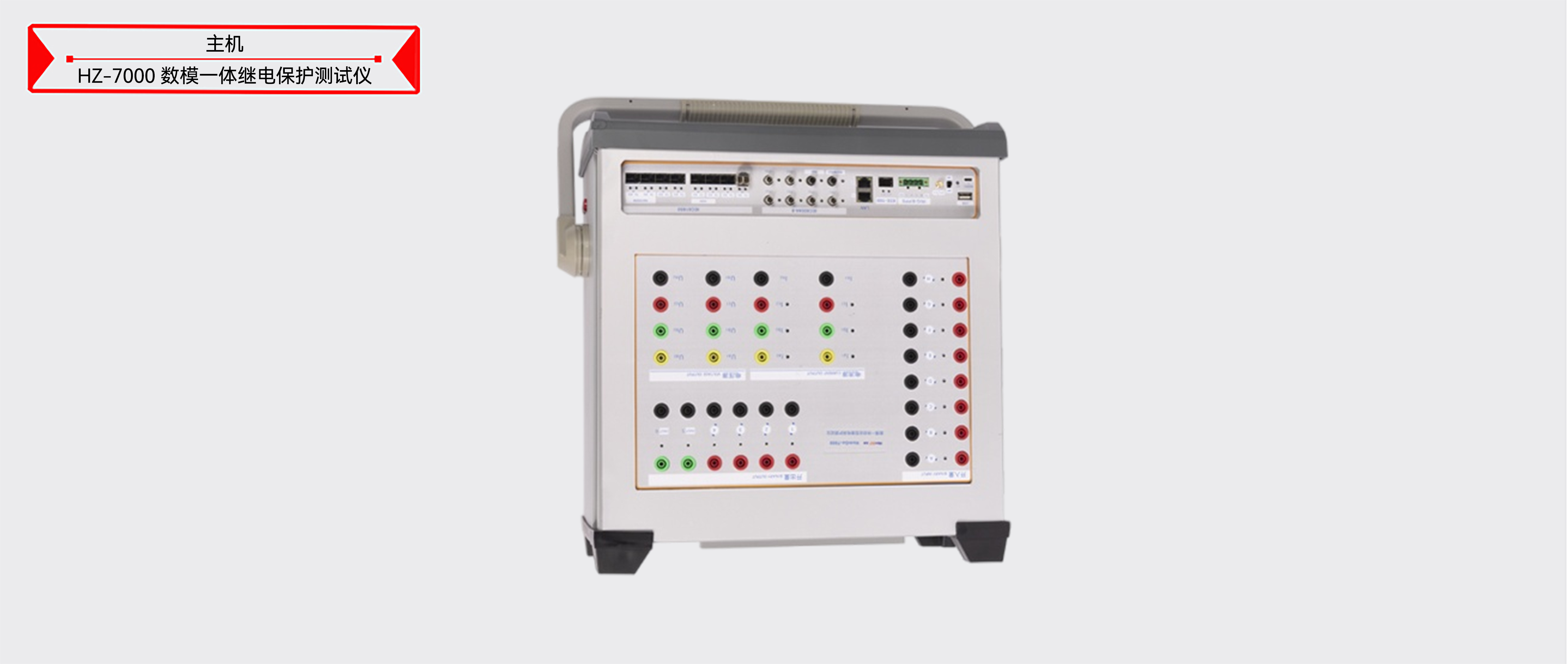

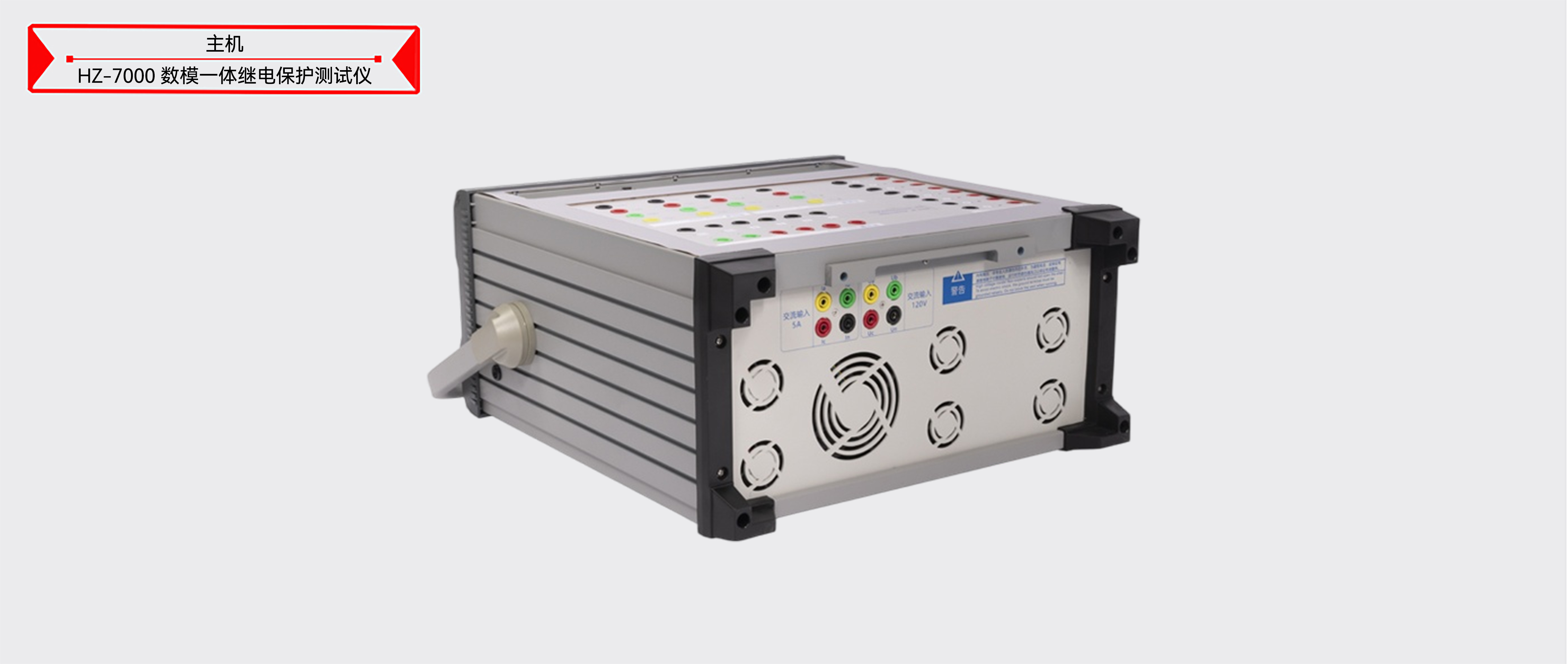

数模一体继电保护测试仪图片 ----Picture display
数模一体继电保护测试仪附件配件 --------Accessories
本产品HZ-7000数模一体继电保护测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片数模一体继电保护测试仪附件...
