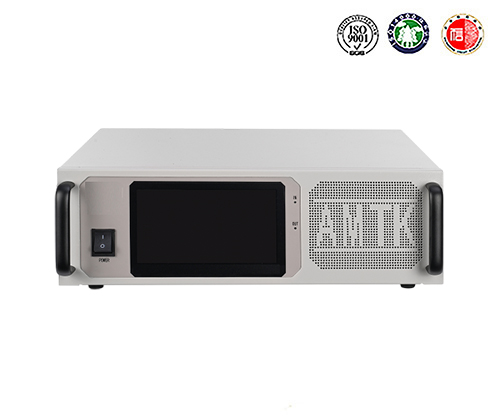

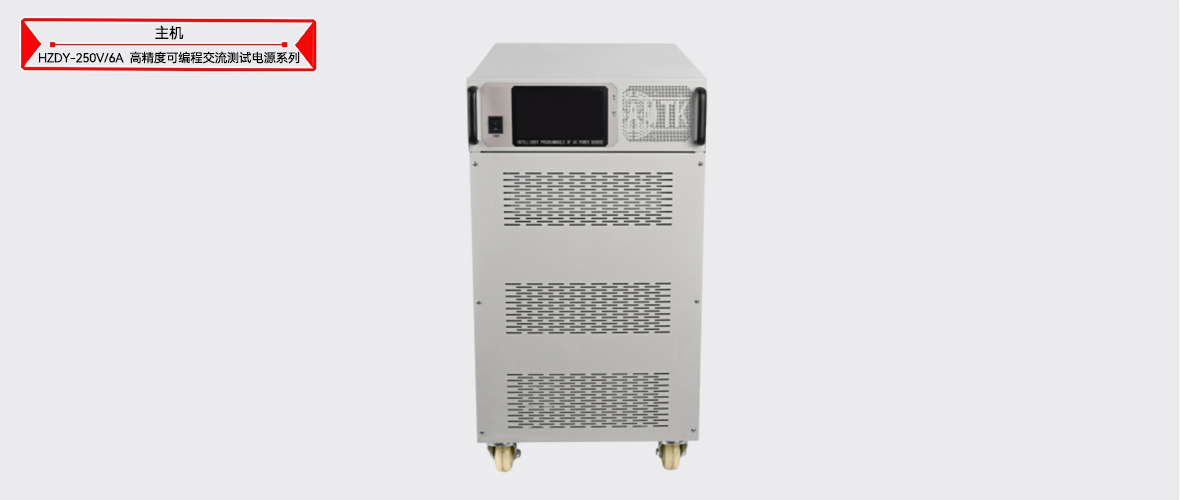

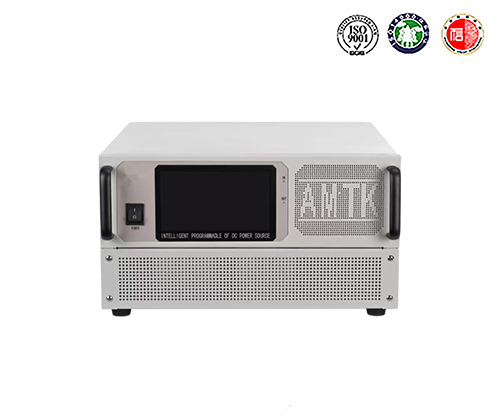

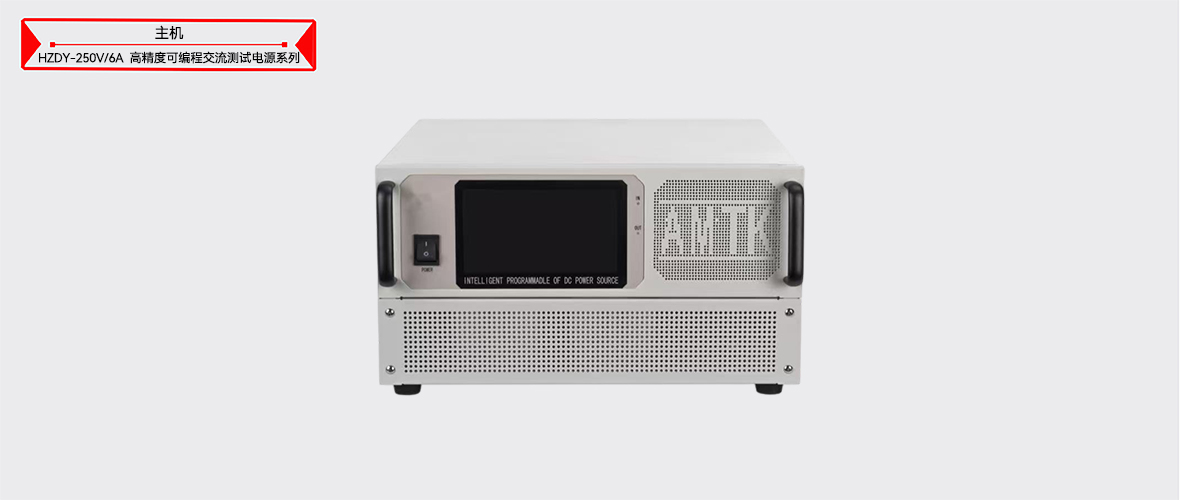

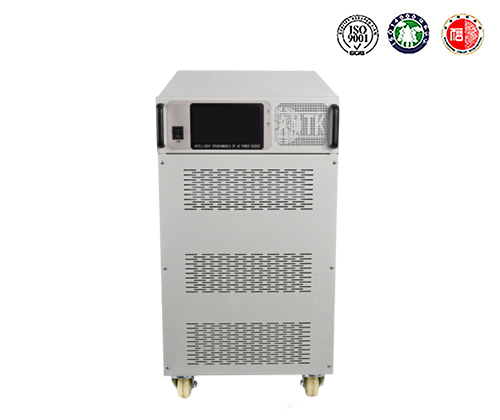

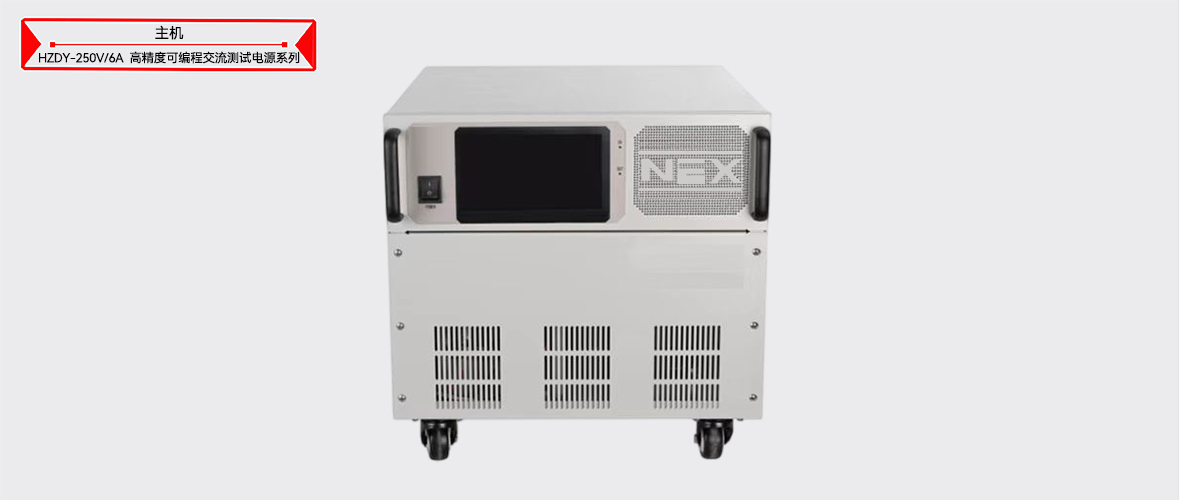

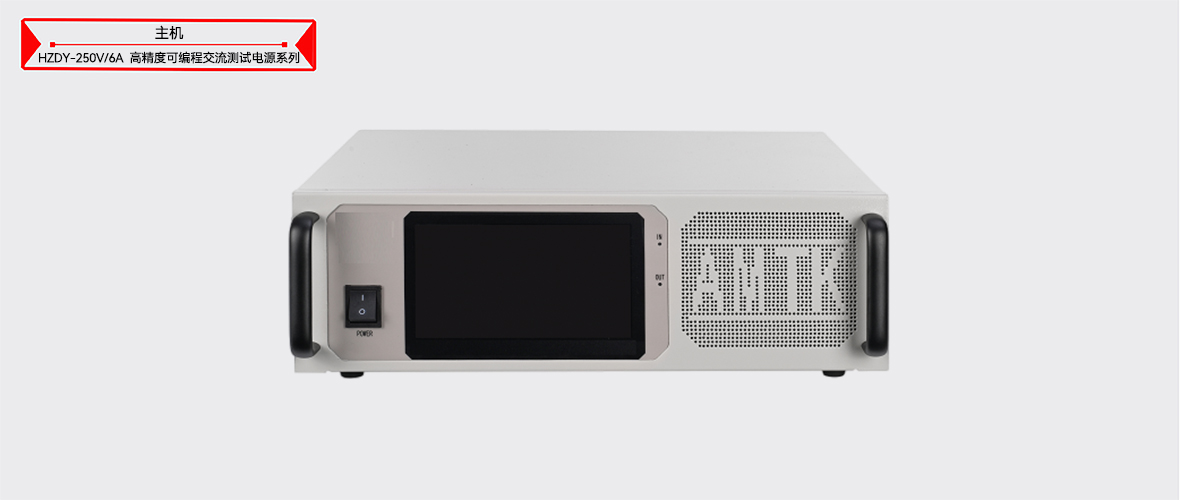

高精度可编程交流测试电源系列简介 ----Product introduction

HZDY系列高精度可编程交流测试电源可输出世界各国电网电压，并依据相关标准法规模拟各国电网正常及异常状况，适用于实验室、产线、认证机构、高校、科研院所等高精密，复杂可编程的应用场合，满足新能源、家电、军工、航空等行业IEC标准测试，实现产品的设计开发、认证检测要求。

该系列产品输出品质优越，电压精度高(0.4%)，电压失真度低(≤0.3%)，具备多种输出模式，可实现AC，DC，或AC+DC输出，为逆变器、开关电源等设备提供精密的电源输入，并测试对含有直流分量的电网适应性。产品能够输出6倍峰值电流，实现浪涌测试，并能设置波形启停角度、电压及频率的变化率。

该系列产品能够实现复杂可编程功能，完成 IEC61000-4-11/-4-13/-4-14/-4-28 的法规免疫性测。可编程输出阻抗功能配合功率分析仪，可实现IEC61000-3-2/-3-3 谐波电流限制和闪烁的法规测试，是IEC法规测试的最佳选择。

高精度可编程交流测试电源系列参数 ----Technical parameter

产品名称		高精度可编程交流测试电源
产品型号		HZDY1000P	HZDY1001P	HZDY1002P	HZDY1000	HZDY1001	HZDY1002
测试功能
输出模式		AC、DC、AC+DC
编程功能		9组8步渐变、阶梯、序列测试
波形制式		标准波形、谐波合成、脉冲波形、启停角度设定波形			标准波形、脉冲波形、启停角度设定波形
交流输出指标
输出相数		单相二线+PE
额定功率		500VA	1kVA	2kVA	500VA	1kVA	2kVA
输出电压	低档	0.0～150.0V(L-N) 额定电压：125V
	高档	0.0～300.0V(L-N) 额定电压：250V
电压设置精度		精度：≤0.4% 解析度：0.1V
额定电流	低档	4A	8A	16A	4A	8A	16A
	高档	2A	4A	8A	2A	4A	8A
峰值电流	低档	24A	48A	96A	24A	48A	96A
	高档	12A	24A	48A	12A	24A	48A
输出频率		15.0～1000.0Hz
频率设置精度		精度：≤0.15% 解析度：0.1Hz
电压失真度		≤0.3%@50Hz/60Hz ≤1.0%@15-1kHz
可编程输出阻抗幅值		0Ω+200μH～1Ω+1mH
谐波幅值		2-40次			无
间谐波幅值		15-2400Hz			无
交流测量指标
电压测量精度		精度：0.2%FS+0.2%显示值解析度：0.1V
有效值电流测量精度		精度：0.3%FS+0.4%显示值解析度：0.1A
峰值电流测量精度		精度：0.6%FS+0.4%显示值解析度：0.1A
功率测量精度		精度：0.4%FS+0.4%显示值解析度：0.1W
谐波测量幅值		2-40次			无
直流输出指标
额定功率		250W	500W	1kW	250W	500W	1kW
输出电压	低档	0.0～212.0V
	高档	0.0～424.0V
电压设置精度		精度：±1V 解析度：0.1V
额定电流	低档	2A	4A	8A	2A	4A	8A
	高档	1A	2A	4A	1A	2A	4A
远程接口
通讯接口		标配：RS232 选配：GPIB
输入参数
输入相数		单相两线+PE
输入电压范围		90～250V
输入频率范围		47～63Hz
输入功率因数		≥0.97
工作环境
工作温度		0～40℃
存储温度		-40～85℃
工作湿度		30～90%RH(非凝露)
体积重量
尺寸(W×H×Dmm)		483×134×610
重量(Kg)		25

产品名称		高精度可编程交流测试电源
产品型号		HZDY3001	HZDY3003	HZDY3006
测试功能
输出模式		AC
编程功能		9组8步渐变、阶梯、序列测试
波形制式		标准波形、脉冲波形、启停角度设定波形
交流输出指标
输出相数		三相四线+PE
额定功率		1.5kVA	3kVA	6kVA
输出电压	低档	0.0～150.0V(L-N) 额定电压：125V
	高档	0.0～300.0V(L-N) 额定电压：250V
电压设置精度		精度：≤0.4% 解析度：0.1V
额定电流	低档	4A	8A	16A
	高档	2A	4A	8A
峰值电流	低档	24A	48A	96A
	高档	12A	24A	48A
输出频率		15.0～1000.0Hz
频率设置精度		精度：≤0.15% 解析度：0.1Hz
电压失真度		≤0.3%@50Hz/60Hz ≤1.0%@15-1kHz
交流测量指标
电压测量精度		精度：0.2%FS+0.2%显示值解析度：0.1V
有效值电流测量精度		精度：0.3%FS+0.4%显示值解析度：0.1A
峰值电流测量精度		精度：0.6%FS+0.4%显示值解析度：0.1A
功率测量精度		精度：0.4%FS+0.4%显示值解析度：0.1W
远程接口
通讯接口		标配：RS232 选配：GPIB
输入参数
输入相数		三相四线+PE
输入电压范围		90～250V
输入频率范围		47～63Hz
输入功率因数		≥0.97
工作环境
工作温度		0～40℃
存储温度		-40～85℃
工作湿度		30～90%RH(非凝露)
体积重量
尺寸(W×H×Dmm)		515×650×710
重量(Kg)		125

高精度可编程交流测试电源系列功能 ----Product features

(1)具备AD，DC，AC+DC等输出模式；
(2)可编程测试满足IEC61000-4-11、IEC61000-4-14、IEC61000-4-28 电压频率变化测试要求；
(3)谐波、间谐波模式可在50Hz/60Hz基础上叠加2-40次谐波分量，也可叠加15-2400Hz的间谐波分量，满足IEC61000-4-13谐波、次谐波波形合成测试要求(单相常规型、三相输出型除外)；
(4)可编程输出阻抗测试满足IEC61000-3-3测试要求(三相输出型除外)；
(5)输出高峰值电流，提供理想的浪涌测试环境；
(6)脉冲输出功能，实现电压暂降测试和模拟实际电网中的干扰；
(7)阶梯、序列测试功能满足电压、频率复杂变化测试需求；
(8)提供外部模拟信号输入接口，实现对外部输入信号的功率放大；
