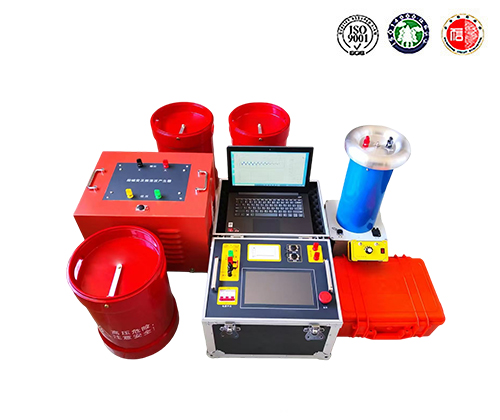

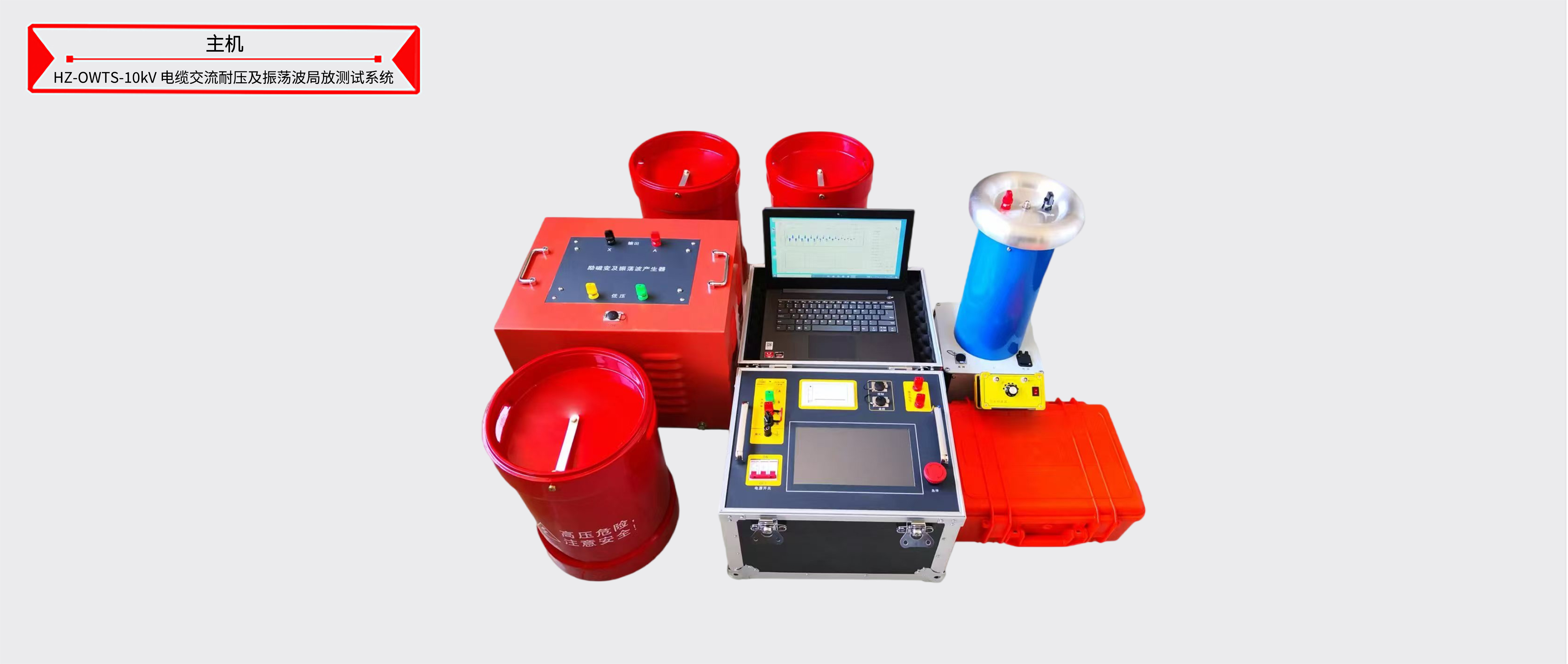

电缆交流耐压及振荡波局放测试系统简介 ----Product introduction

振荡波电缆局放诊断与定位系统（简称OWTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。因此我们开发出交流衰减阻尼振荡波局放测试装置, 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。
此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及预防性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

电缆交流耐压及振荡波局放测试系统参数 ----Technical parameter

1）试品电容量：≤1.3ｕF；
2）最高试验电压：AC 22kV；
3）阻尼振荡波频率范围：30～300Hz；
4）变频串联谐振耐压试验频率范围：30～300Hz；
5）局放测试范围：20PC～20nC ；
6）局放定位精度：1％；
7）适用电缆规格：电压10kV及以下等级，400mm²截面电缆3公里。

电缆交流耐压及振荡波局放测试系统功能 ----Product features

1）采用交流串联谐振升压+振荡波测试局放的方法、设备合二为一。一套设备既可完成局放试验又可做交流耐压试验，一机两用。交流耐压试验符合现有规程。
2）适用于新电缆（投运前）交接试验及老电缆（停电后）预防性试验。
3）遵循IEC60270标准测量电缆局放量。
4）对电缆局放点进行距离测量。
5）测量电缆接头位置及全长距离。
6）变频主机可以根据国网的相关规程设定电压自动升压，笔记本系统自动采集数据，简单方便。
7）采用硬件和软件相结合抗干扰技术,可有效去除外部干扰。
8）软件专家系统，同时显示局部放电波形、放电量和测试电压等参数，对测试数据进行实时保存、生成测试报告及打印等功能。　　
