多功能局部放电测试仪（声波+局放+红外）简介 ----Product introduction
HZJF-8008S多功能局部放电测试仪（声波+局放+红外功能）利用麦克风阵列技术采集声波数据，结合高清摄像头实现声波的定位。利用波束形成实现声波定位技术分析后得到声波分布数据，再将声波分布数据与视频进行融合生成声像云图并在显示屏上动态展现。
多功能局放采集器—WiFi版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。
多功能局放采集器—WiFi版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。
多功能局部放电测试仪（声波+局放+红外）参数 ----Technical parameter
| 地电波参数 | 接触式超声波参数 | |||
| 测量范围 | 0～80 dBmV | 测量范围 | -10dBμV 至 80dBμV | |
| 分辨率 | 0.1dB | 分辨率 | 0.1dB | |
| 精度 | ±1dB | 精度 | ±1dB | |
| 每周期最大脉冲 | 1400 | 频率范围 | 20kHz～500kHz | |
| 测量频带 | 1～100MHz | 检测频带 | 20kHz~80kHz(GIS) | |
| 单位转换 | dBμV / μV / mV | |||
| 非接触式超声波参数 | 特高频参数 | |||
| 测量范围 | -10dBμV～80dBμV | 检测频段 | 300MHz～3000MHz | |
| 分辨率 | 0.1dB | 测量范围 | -80～-10dBm | |
| 精度 | ±1dB | 单位转换 | dB / dBm / mV | |
| 传感器中心频率 | 40 kHz ± 2kHz | |||
| 单位转换 | dBμV / μV / mV | |||
| 高频互感器参数 | 聚波器参数 | |||
| 传感器传输阻抗 | 9.9mV/mA | 测量范围 | -10dBμV～80dBμV | |
| 检测频率 | 0.5~50MHz (可定制) | 测量距离 | 0m～100m | |
| 灵敏度 | 1mV | 中心频率 | 40 kHz ± 2kHz | |
| 单位转换 | dBmV / mV / dBm | 单位转换 | dBμV / μV / mV | |
| 声波参数 | 红外热像仪高配（可选） | |||
| 频率范围 | 0～48kHz | 分辨率 | 640x512 | |
| 测量距离 | 0.3～50m | 测温范围 | -20℃~+550℃ | |
| 麦克风数量 | 64～128个 | 测温精度 | ±3℃ | |
| 摄像头视场角 | 58°* 27° | 环境温度 | -20℃~60℃ | |
| 红外热像仪高配（可选） | 红外热像仪低配（可选） | |||
| 分辨率 | 384×288 | 分辨率 | 256 ×192 | |
| 测温范围 | -20℃ ～400℃ | 测温范围 | -10℃ ～150℃ | |
| 测温精度 | ±2℃ | 测温精度 | ±3℃ | |
| 硬件 | ||||
| 外壳 | ABS | |||
| 主机尺寸 | 248*165*55(长*宽*厚,mm) | |||
| 显示 | 7英寸电容式触摸屏， 分辨率1280*800 | |||
| 采样精度 | 12bit | |||
| 同步方式 | 内同步、外同步 | |||
| 连接器 | USB 接口(兼充电器输入)外部传感器输入接口 | wifi，网口，蓝牙 | ||
| SD卡 | 标配128G～256G | |||
| 内置电池 | 12.6V/5000mAh 锂电池 | |||
| 工作时间 | 约 7 小时 | |||
| 图像格式 | JPG | |||
| 视频格式 | MP4 | |||
| 视频时长 | 视存储器容量而定 | |||
| 充电器 | 100～240VAC,50/60Hz | |||
| 使用温度 | -30℃～50℃ | |||
| 湿度 | ≤60% | |||
| 体积、重量 | 1.3kg | |||
多功能局部放电测试仪（声波+局放+红外）功能 ----Product features
1）一旦气体发生泄漏，声像模块即可感知到气体泄漏时产生的超声波/声波，从而定位到泄漏发生的位置，进行报警。该功能的实现基于声学成像技术，利用麦克风阵列，扫描空间声波，通过声波的相位差异来确定故障位置，得到“声像图”。
2）自动诊断分析测试结果，具备自主数据采集和局放信号分析诊断功能。也能提供传感器的测试数据以及时域/PRPD/PRPS图谱/直方图/飞行时间图等重要数据。
3）无线WiFi或蓝牙连接；USB或蓝牙导出检测报告，蓝牙播放音频功能
4）配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
5）按键/触屏均可操控。人性化的人机界面方便不同设备的数据管理；
6）多功能局放采集器—WiFi版精密小结构、准确数据采集和多样化的测量原理，能够实现各种电气设备的局放检测，包括超声波、地电波测量原理。您只需更改不同传感器，就可以完美解决高压电气设备的局放检测任务。可外接GIS、变压器、架空线路、电缆等专用检测传感器。
7）采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
8）测试带宽范围为30kHz ~ 3.0GHz，适用各种频段的检测原理；
9）通过屏幕显示的图像色彩和热点追踪显示功能就能初步判断发热情况和故障部位，从而高效率、高准确率地确认问题所在。
10）可拍照、录屏，显示30天历史数据趋势图。
2）自动诊断分析测试结果，具备自主数据采集和局放信号分析诊断功能。也能提供传感器的测试数据以及时域/PRPD/PRPS图谱/直方图/飞行时间图等重要数据。
3）无线WiFi或蓝牙连接；USB或蓝牙导出检测报告，蓝牙播放音频功能
4）配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
5）按键/触屏均可操控。人性化的人机界面方便不同设备的数据管理；
6）多功能局放采集器—WiFi版精密小结构、准确数据采集和多样化的测量原理，能够实现各种电气设备的局放检测，包括超声波、地电波测量原理。您只需更改不同传感器，就可以完美解决高压电气设备的局放检测任务。可外接GIS、变压器、架空线路、电缆等专用检测传感器。
7）采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
8）测试带宽范围为30kHz ~ 3.0GHz，适用各种频段的检测原理；
9）通过屏幕显示的图像色彩和热点追踪显示功能就能初步判断发热情况和故障部位，从而高效率、高准确率地确认问题所在。
10）可拍照、录屏，显示30天历史数据趋势图。

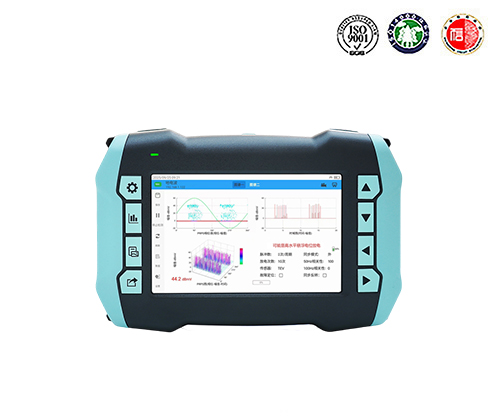

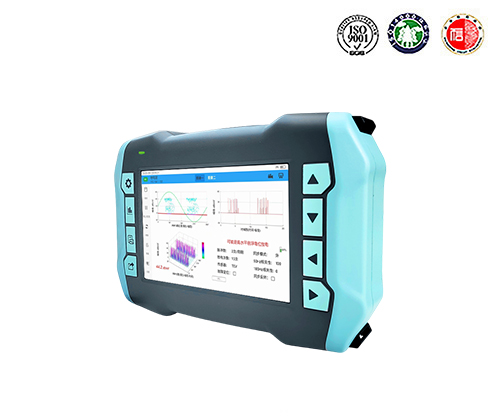

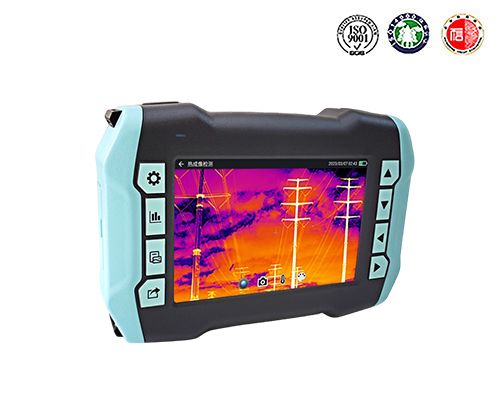

多功能局部放电测试仪（声波+局放+红外）图片 ----Picture display

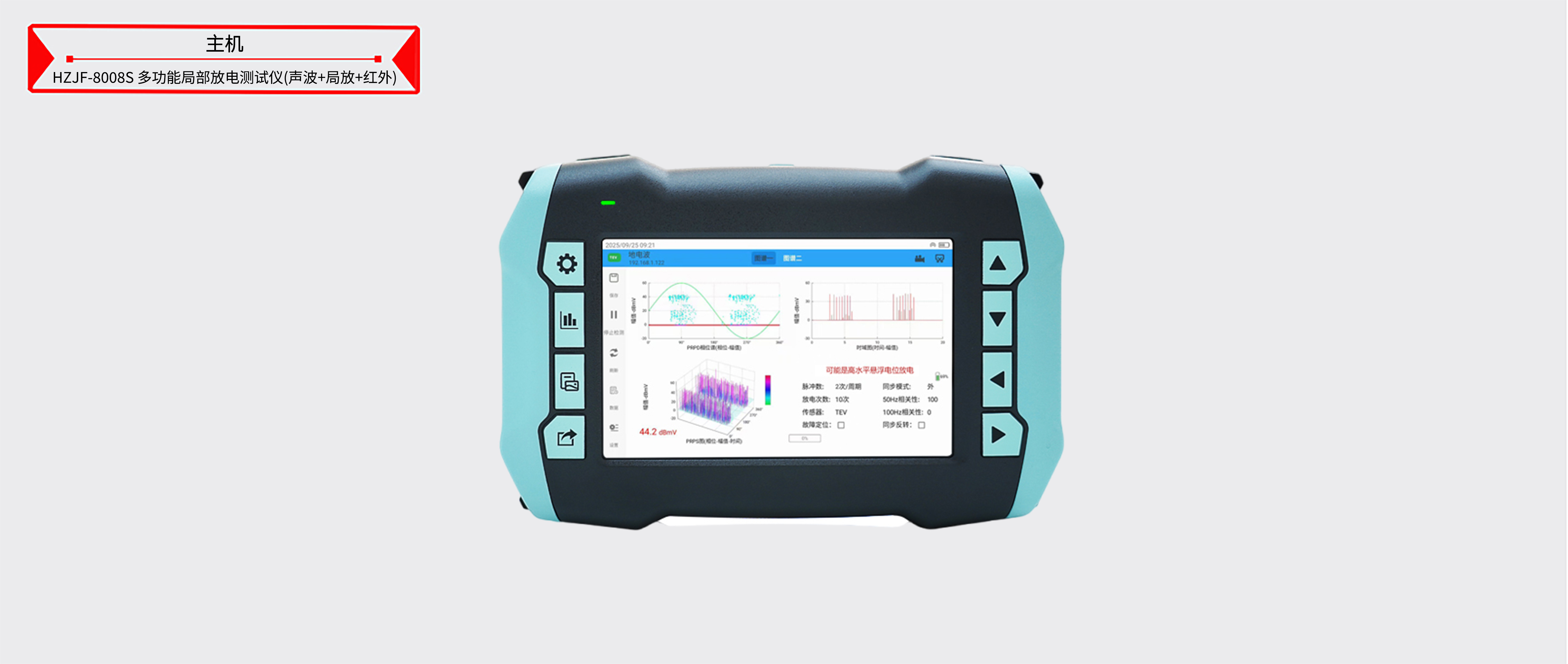

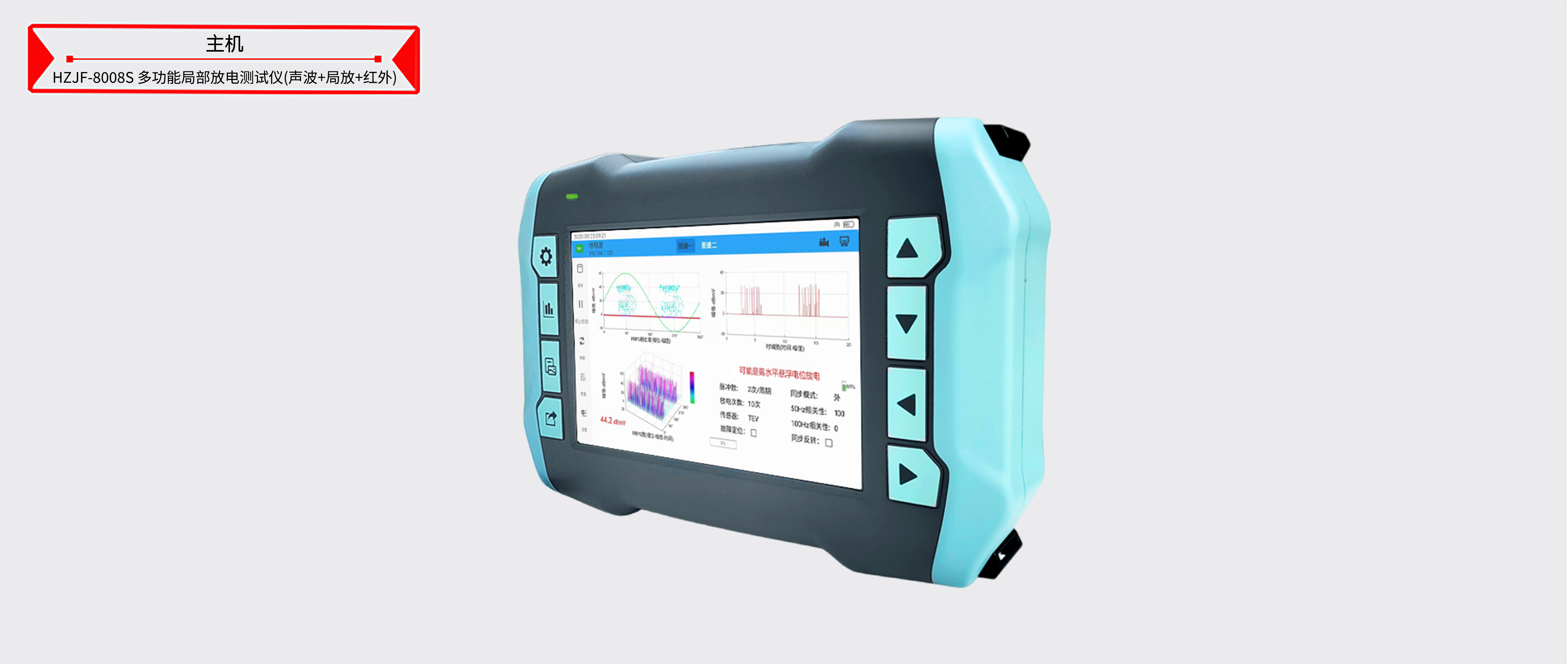

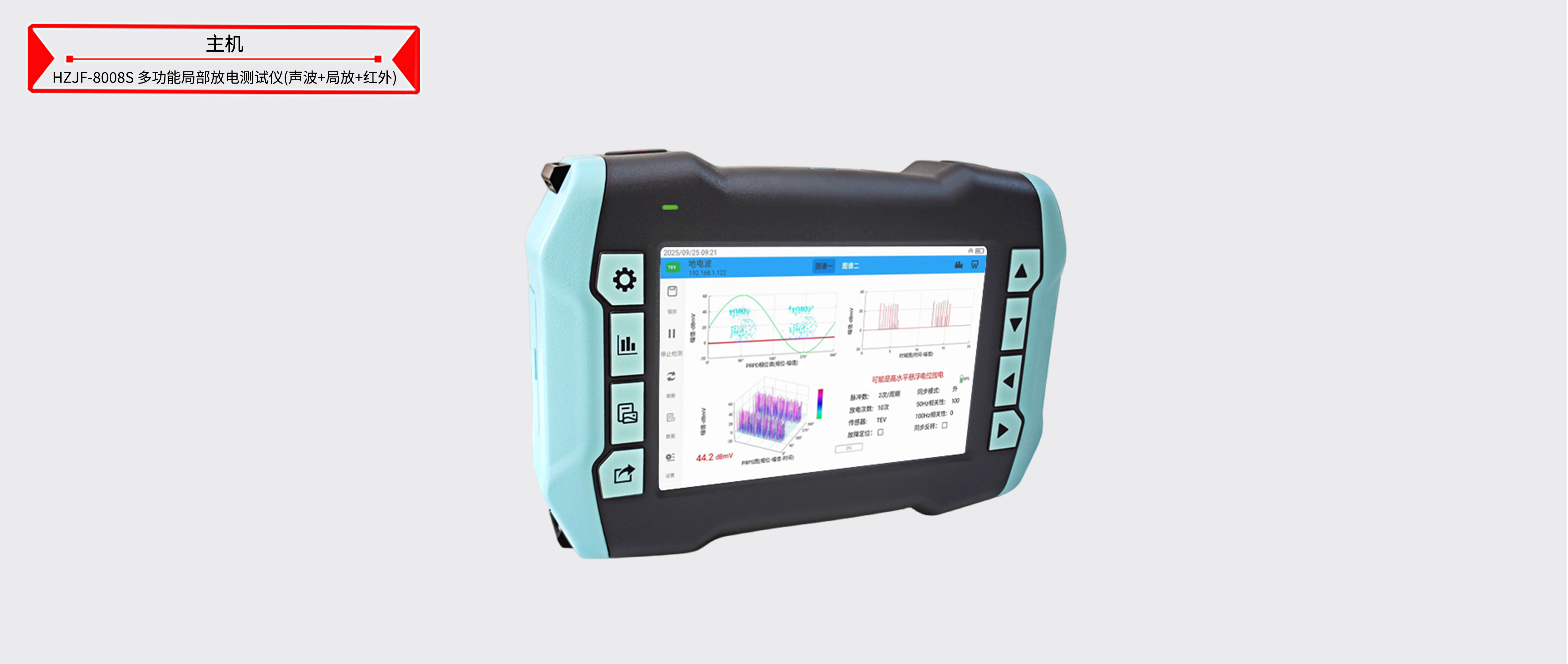

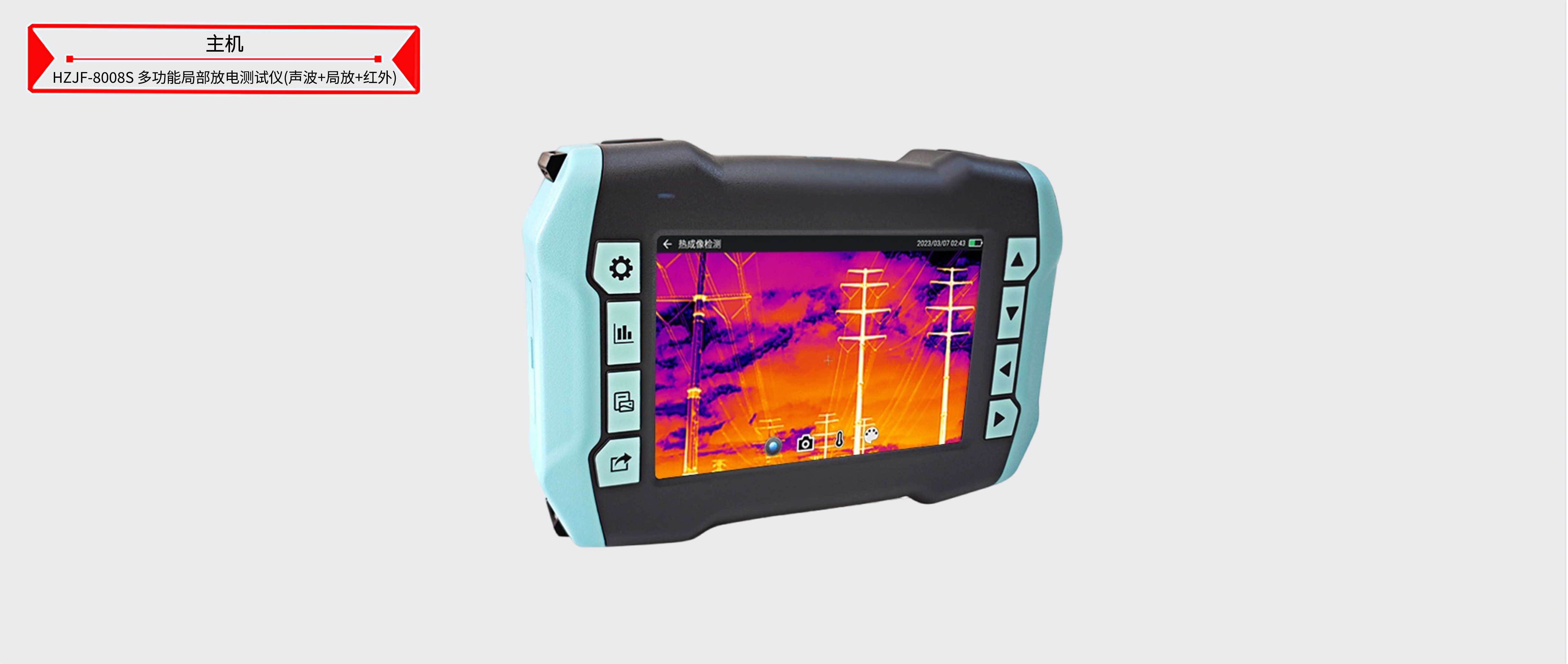

多功能局部放电测试仪（声波+局放+红外）附件配件 --------Accessories
本产品HZJF-8008S 多功能局部放电测试仪（声波+局放+红外）表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片多功能局部放电测试仪（声波+局放+红外）附件...
