HZ-B-10A直流电阻测试仪

用途:用于测量变压器绕阻电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕阻电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;以及导线长度测量计算等

  采用5寸真彩液晶触摸屏,分辨率高达480×854,强光下清晰可见,触屏/按键两用

  仪表由高速单片机控制,响应速度快,测量稳定,操作简便

  带有蓝牙通讯,安装APP后可在手机进行测试操作,或查看测试结果、

  具有放电功能,测试后自动放电,放电指示清晰,避免误操作

提醒:凡购买本产品的用户享受免费技术指导,二个月包换软件升级,终生维修服务。
15342214292
产品介绍
选型支持!
15342214292
说明武汉赫兹电力设备有限公司承诺所售每一台「直流电阻测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 直流电阻测试仪整机均享受质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

直流电阻测试仪简介   ----Product introduction

  HZ系列直流电阻测试仪又名变压器直流电阻测试仪、直流低值电阻测试仪、接地导通测试仪,仪表采用微处理机技术,精密四线法测试,准确可靠。主要用于测量变压器绕阻电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕阻电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;以及导线长度测量计算等。仪表外壳采用防水保护箱,防撞、防摔、防水(防护等级IP65)坚固安全耐用,仪表还配有大容量可充电锂电池组,特别适合在户外工地使用。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

  仪表有自动测量及手动测量两种测量模式,自动测量模式仪表自动选择量程档位和测试电流,手动测量模式有7个量程档位选择,满足用户不同场合的要求。仪表具有75℃温度折算电阻计算功能,根据试品的温度、材质进行补偿折算。仪表还有自动放电功能,告警功能、时钟功能、自动关机功能等。

  HZ系列直流电阻测试仪由主机、监控软件、测试线、充电器、USB通讯线等组成。仪表采用5寸全彩高清触摸屏,带背光调节功能,强光下清晰可见。仪表带有蓝牙通讯,安装APP后可在手机进行测试操作或查看测试结果,现场使用特别方便。仪表可存储600组数据,通过USB接口及监控软件与电脑连接,监控软件具有历史数据读取、查阅、保存、报表、打印等功能。

直流电阻测试仪参数   ----Technical parameter

 测量精度
测量
范围及精度
测量范围 精   度 分辨率 最大
测试电流
10.0uΩ~1000.0uΩ ±0.2%FS±1uΩ 0.1uΩ 10A
1.000mΩ~100.000mΩ ±0.2%FS±5uΩ 1uΩ 10A
100.00mΩ~1000.00mΩ ±0.2%FS±50uΩ 10uΩ 1A
1.000Ω~10.000Ω ±0.2%FS±5mΩ 1mΩ 100mA
10.00Ω~100.00Ω ±0.2%FS±0.5Ω 10mΩ 10mA
100.0Ω~1000.0Ω ±0.2%FS±5Ω 0.1Ω 2mA
1.00kΩ~50.00kΩ ±0.2%FS±0.5kΩ 0.01kΩ 1mA
注:上表误差范围基准条件:25℃±5℃,工作环境下最大误差0.5%FS±10dgt。
(当被测电阻超出当前档位测试量程范围时,请更换档位到合适的范围)
 技术规格

功    能 用于测量变压器绕阻电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕阻电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;导线长度测量计算等。
测试方式 精密四线法,2路A/D同时检测
测试模式 自动、手动
电    源 DC 7.4V 5200mAh 可充锂电池,电池充满约8.4V
量    程 10.0uΩ~50.00KΩ
测试电流 10A、1A、100mA、10mA、2mA、1mA、自动
导线长度测试 L:≤99999m
标准导线长度 标准导线长度设置范围:1m~2000m
温度测量范围 -55℃~125℃
温度测量精度 ±0.5℃
测量时间 采样AD速率 1秒/次
数据存储 600组(掉电或更换电池不会丢失数据)
告警设置 告警临界值设置范围:1mΩ~2500Ω,0Ω不启动告警功能,每次开机不启动告警功能
告警提示 测试值超过告警设定值时,蜂鸣器响声告警提示
测试指示 测试过程中蓝色TESTING灯闪烁
充电指示 充电时充电器上的指示灯亮红色,充满后亮绿色
数据保持 每次测试完后自动保持显示所测结果
背光调节 滑条拖动调节亮度
时钟功能 24小时制,显示时、分、秒
折算电阻计算 根据被测试品温度、材质进行折算。
放电功能 测试后自动放电,放电指示清晰,避免误操作
自动关机 设置自动关机后,无操作15分钟后自动关机
测 试 线 红黑各1条,长5m;温度传感器1条,长 1m
显示模式 5寸真彩液晶触摸屏,分辨率480×854
显示尺寸 62.1mm (W) × 110.4mm (H)
主机尺寸 280mm×260mm×160mm
质    量 主机:约2360g(含电池),总质量:约4632g(含附件)
溢出显示 超量程溢出功能:数字999999超限显示
低电压指示 当电池电压降到DC 7.2V±0.1V时,电池电压电量显示红色,提醒仪表需及时充电
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -10℃~60℃;70%rh以下
防护等级 IP65(合盖时)
USB接口 具有USB接口,软件监控,存储数据可以上传电脑
耐    压 AC 3700V/rms(外壳与螺钉之间)
适合安规 IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》

直流电阻测试仪功能   ----Product features

  1、仪表由高速单片机控制,响应速度快,测量稳定,操作简便。

  2、两种测量模式,自动测量模式:可根据负载自动选择测试电流。手动测量模式:有6档测试电流10A、1A、100mA、10mA、2mA、1mA可选。

  3、采用5寸真彩液晶触摸屏,分辨率高达480×854,强光下清晰可见,触屏/按键两用。

  4、带有蓝牙通讯,安装APP后可在手机进行测试操作,或查看测试结果。

  5、仪表具有USB接口及监控软件,可与计算机通讯。

  6、保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。

  7、具有放电功能,测试后自动放电,放电指示清晰,避免误操作。

  8、具有折算电阻功能,对试品的温度材质进行补偿折算。

  9、报警功能,可设置电阻报警值。

  10、自动关机功能,设置自动关机后,无操作15分钟后自动关机

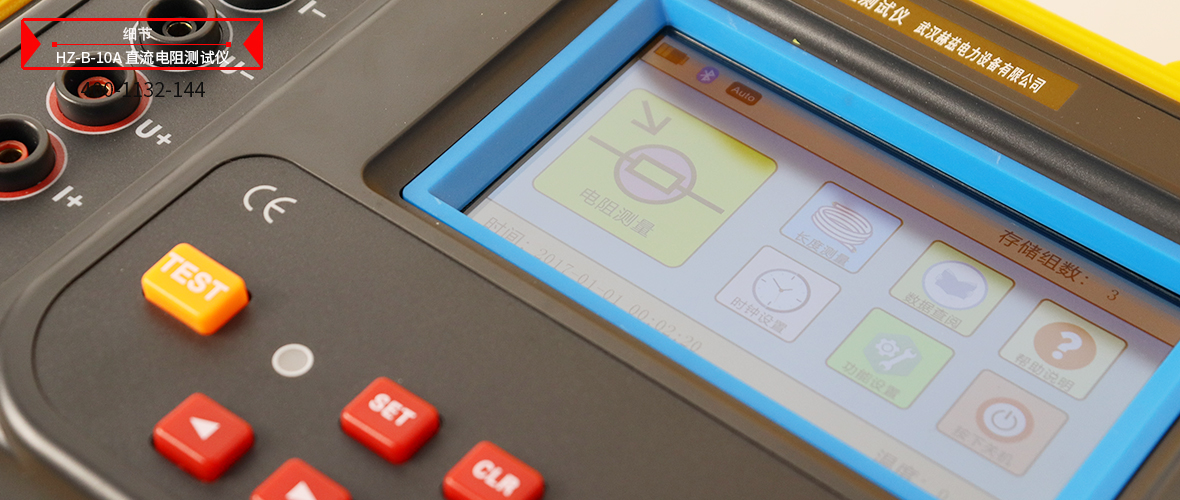

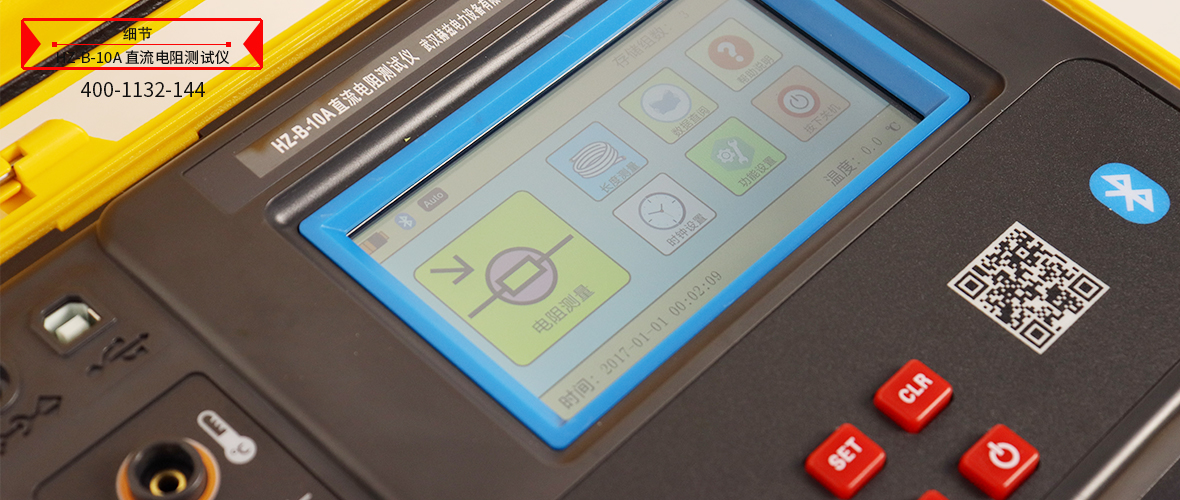

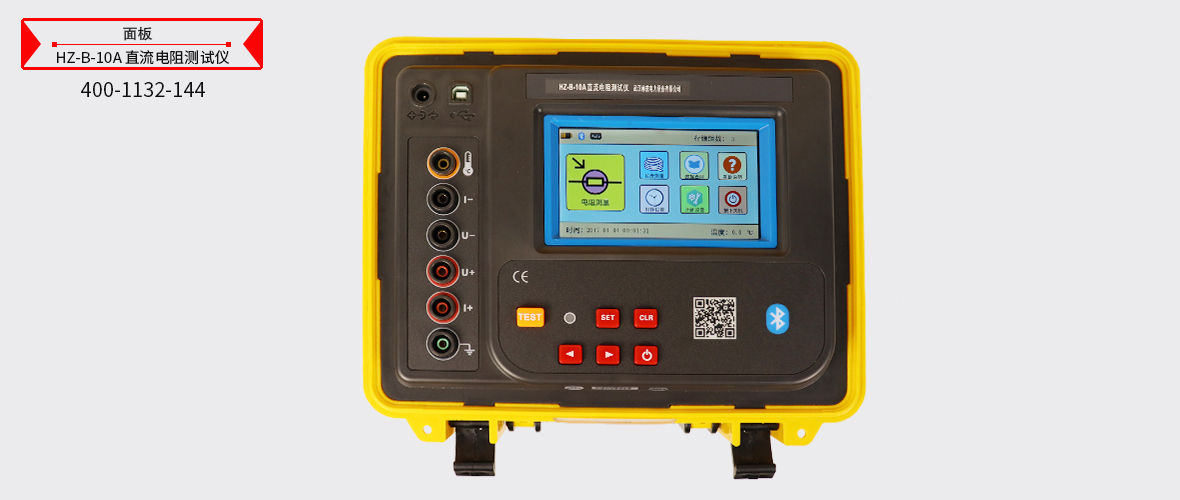

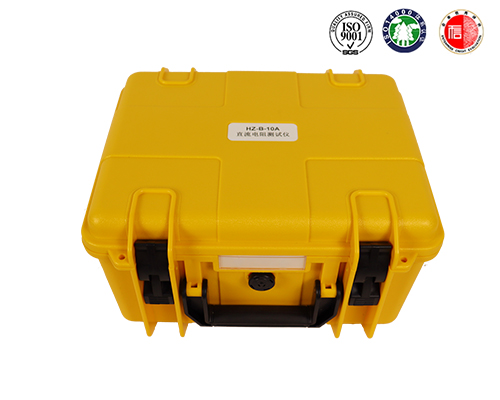

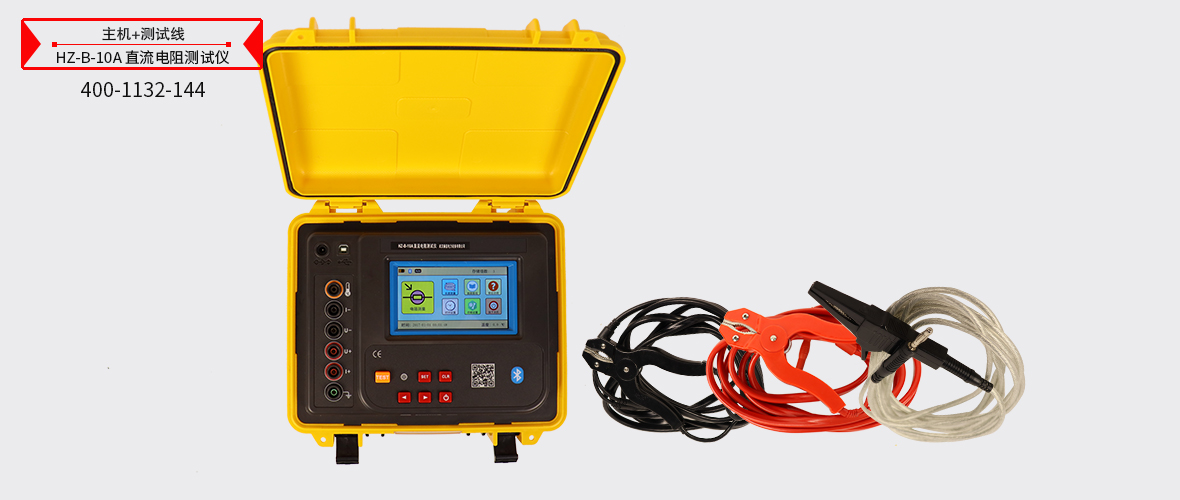

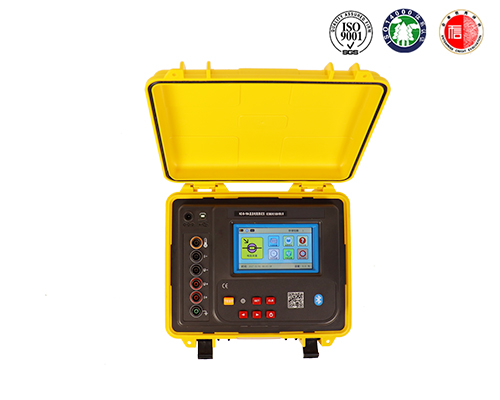

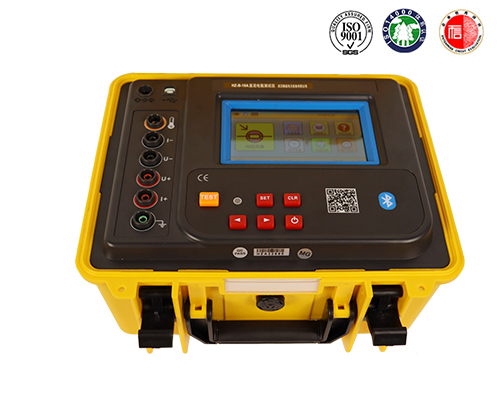

直流电阻测试仪图片   ----Picture display










直流电阻测试仪附件配件   --------Accessories

本产品HZ-B-10A直流电阻测试仪表详细清单请以说明书或代销合同为准

注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
图片直流电阻测试仪附件...
