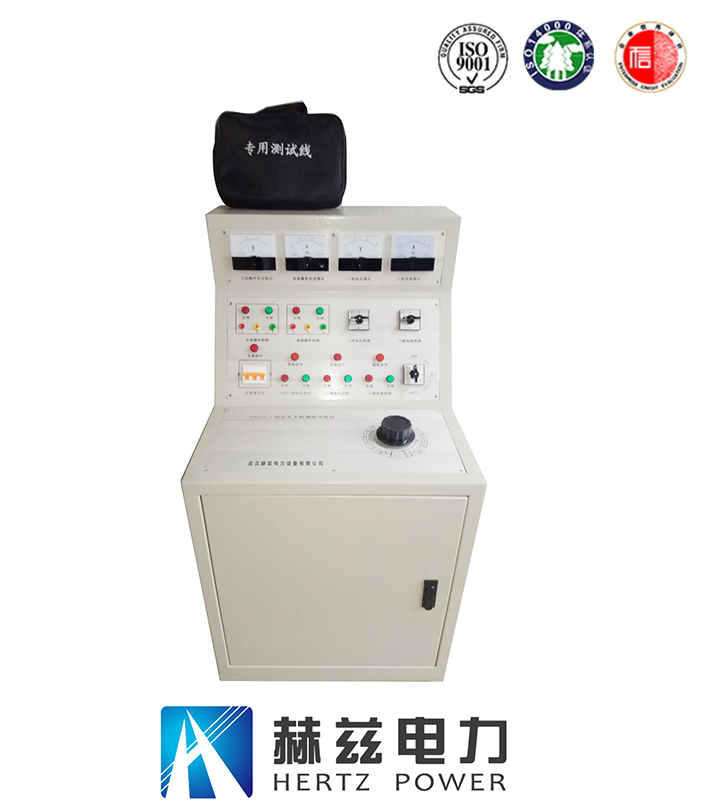

      开关柜通电试验台,别名:开关柜检修小车,开关柜接地小车,开关柜验电小车。通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。

一、 主要功能及参数


(1)读数直观:本仪器采用指针式表头可直接显示电流、电压的测试值,便于试验观察及记录。
(2)测量准确:具有较高的测量精度,测试值准确。
(3)准确的保护功能:每路都有空气开关作为保护。
(4)携带方便:体积小、重量轻,体积只有同类产品的30%~70%,携带十分方便。

输入电源:三相四线AC380V
输出电压及电流:
1. 三相AC 100V输出(固定值)
2. 三相AC 0~10A输出(〈10A,可调值〉)
3. 单相24V、48V、110V、220V、直流固定电压输出   4. 交流操作电压输出  三相AC  0 ~ 380V,电流小于10A
5. 直流操作电压输出 DC  0 - 260V                6. 单相AC220V输出(固定值,插座形式)            7. 三相AC380V输出,(固定值,接线柱)            8.带万向轮,指针显示,精度为0.5级
9.工作环境:0~40℃;环境湿度≤85%
10.外观尺寸:810*760*1090

二、外形结构图
注意:在接入电源时,应断开电源总开关。输入电源应为三相五线制,确保接地连接良好。
警告:在接线或拆线时,应断开对应的输出开关,任何时候不可带电操作,以免危及人身安全或损坏设备。

电源开关顺序
      在做通电试验时,应注意合理的开关顺序。通电时,应先合电源总开关,再合相应的主开关,然后再合对应的分开关。断电时,开关顺序与之相反。

AC 0~750V电压输出:
1) 用相应的测试线将被试品连接到背面对应的输出端上,确保接线准确无误,注意任何输出端不得接地。
2) 合上前面板对应的主开关,背面接线端上方对应指示灯点亮。然后再合上三相输出分开关。
3) 调节对应的高压器并观察电压表指示,当输出电压达到要求时停止。
4) 试验完毕,依次断开输出分开关、输入主开关。电源总开关应视情况而定,以免影响其它试验。

DC 0~260V电压输出:
1) 用相应的测试线将被试品连接到背面对应的输出端上。输出端有两组,同时调节,分开控制,确保接线准确无误,注意任何输出端不要与大地相连。
2) 合上前面板对应的主开关,背面接线端上方对应指示灯亮,然后再合上对应的输出分开关。
3) 调节对应的调压器并观察电压、电流表指示,当输出达到要求时停止。
4) 试验完毕,依次断开输出分开关、输入主开关。电源总开关应视情况而定,以免影响其它试验。

AC 1A/5A电流输出:
1) 用相应的测试线将被试品连接到背面对应的输出端上,确保接线准确无误,注意任何输出端不得接地。
2) 调节电流转换开关,将其拨到对应档位上,左边为1A,右边为5A,中间0为开路状态。
3) 合上前面板对应的主开关,背面接线端上方对应指示灯亮,然后再合上三相输出分开关。
4) 试验完毕,依次断开输出分开关、输入主开关。电源总开关应视情况而定,以免影响其它试验。

AC 380V、AC 220V固定输出:
1) 用相应的测试线将被试品连接到背面对应的输出端上。输出端有两组,同时调节,分开控制,确保接线准确无误,注意任何输出端不要与大地相连。
2) 合上前面板对应的主开关,背面接线端上方对应指示灯点亮。
       试验完毕,依次断开输出分开关、输入主开关。电源总开关应视情况而定,以免影响其它试验。
