电气开关柜试验有哪几种 开关柜试验注意事项有哪些--【赫兹电力】

发布时间:2024-02-29 15:27:41人气:
       开关柜(switch cabinet)是一种电气设备,开关柜外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等,有的还设有为保主要设备的低周减载。接下来,详细为你说下电气开关柜试验有哪几种 开关柜试验注意事项有哪些。

一、电气开关柜试验有哪几种
       电气开关柜在出厂和投入使用前都需要经过试验,确保使用安全,其试验内容主要分为常规试验和性能试验两种:

1、常规试验
(1)型式试验:对按照某一设计要求而制造的一个或多个器件或设备所进行的试验,用以检验这一设计要求是否符合一定的规范。
(2)常规试验:也叫出厂试验,对每个器件或设备在制造中或完工后所进行的试验,用以判明器件或设备是否符合某项标准。
(3)介质试验:是检验介质电气特性的各种试验的总称,包括:绝缘、静电、耐压等。
(4)抽样试验:对一批产品中随机抽取的若干样品进行试验,也是用来判明样品是否符合某项标准的。
(5)寿命试验:确定产品在规定条件下可能达到的寿命的试验,或者是为评价分析产品的寿命特征而进行的试验,属破坏性试验。
(6)耐受试验:在包括一定时间内为一定目的所采取的特定运行等规定条件下,对产品进行的试验,如反复操作、短路、过电压、振动、冲击等,属破坏性试验。
(7)投运试验:在现场对产品所进行的试验,用以证明安装是正确的,产品运行是正常的。

2、性能试验
(1)绝缘试验:使用串联谐振试验装置、高压耐压装置系统,测试开关柜的绝缘性能。
(2)主回路电阻测量和温升试验:使用回路电阻测试仪开关接触电阻值、焊接点的电阻、铜牌的电阻值,检测温升性能。
(3)峰值耐受电流、短时耐受电流试验:使用推荐高压试验变压器、油浸式高压试验变压器进行检测。
(4)关合和开断能力试验机械试验:使用开关特性试验仪检测。
(5)防护等级试验:推荐大电流发生器又称升流器,用来检测开关的过流保护功能,断路器动作特性是否保护特性是否合格;

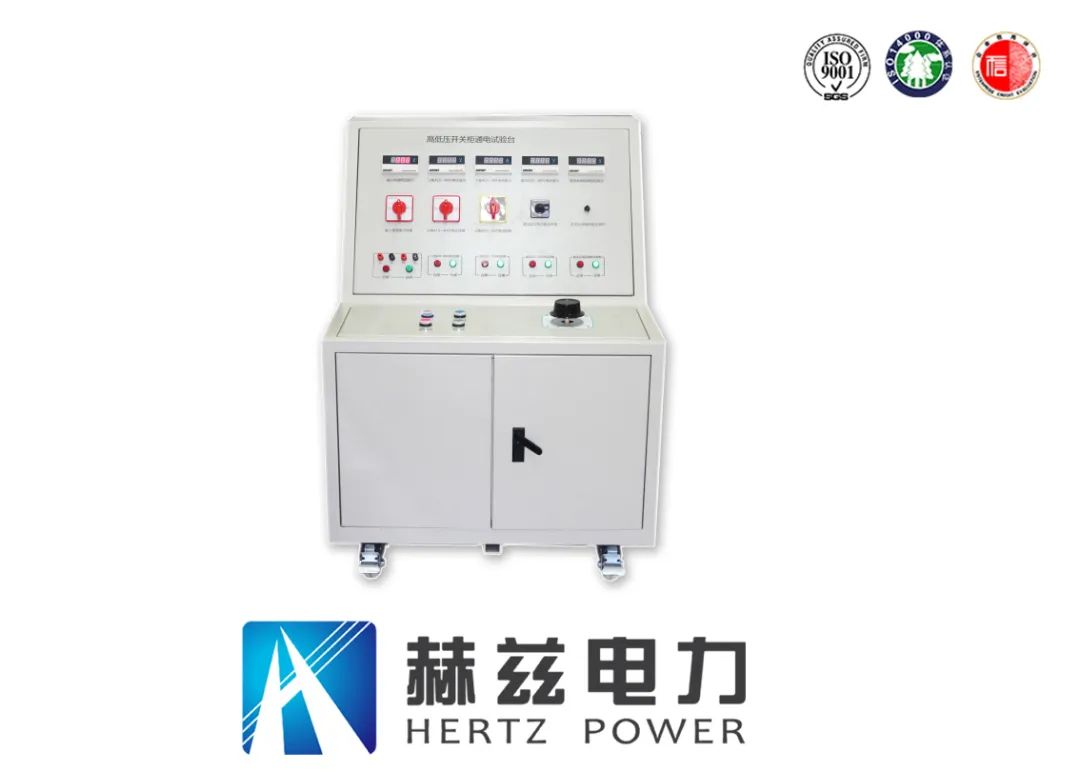

(6)通电试验:使用高低压开关柜通电试验台(又称多功能调试试验台),对所生产的高低压开关柜进行出厂前的各项通电试验。


       高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。
特点及主要功能
(1)读数直观:本仪器采用指针式表头可直接显示电流、电压的测试值,便于试验观察及记录。
(2)测量准确:具有较高的测量精度,测试值准确。
(3)准确的保护功能:每路都有空气开关作为保护。
(4)携带方便:体积小、重量轻,体积只有同类产品的30%~70%,携带十分方便。

技术参数
输入电源:三相四线AC380V

输出电压及电流:
1. 三相AC 100V输出(固定值)                     一组
2. 三相AC 0~10A输出(〈10V,可调值〉)          一组
3. 三相AC 0~400V,220V,电流小于10A             一组
4. 直流操作电压输出 DC  0 ~ 260V                  一组
5. 单相AC220V输出(固定值,插座形式)            两组
6. 三相AC380V输出,(固定值,接线柱)            一组
7. 直流固定电压24V、36V、110V、220V,每组1A      一组
8. 合闸控制接点,分闸控制接点                   各一组
9. 直流合闸电源输出 DC250V,100A(可调)           一组
10.带万向轮,数显表显示,数显表精度为0.5级
11.工作环境: 0~40℃;环境温度≤85%
12.外观尺寸:810*760*1090

二、开关柜试验注意事项有哪些
       开关柜进行试验时,一定要注意试验的安全,尤其是高压开关柜,在试验过程中要注意:
1、试验人员进行试验前培训,保证安全、可靠进行准确的试验,并严格按照相关电气设备预防性试验作业指导书进行试验。
2、在现场不完全停电的条件下试验时,做好防感应电击伤的措施,如戴绝缘手套、穿绝缘鞋、在停电设备上挂临时接地线等。
3、试验过程中要注意观察试验仪表,看是否有仪表大幅度波动,另外也要听被测设备发出的声音,如果有明显的异常而耐压台并没有跳闸,并不能说明一定合格,可能是开关柜内有异物存在,这时就需要根据需实际进行检查。
4、试验时,要注意控制误差,比如进行温升试验时,要控制好周围空气流动速度,避免邻近高压开关柜发热的影响等。
5、试验设备外壳应良好接地。接地线应使用有足够电气强度和机械强度的裸铜软线。在拆除电源线前,严禁断开接地线。
6、开关柜试验应采用互检制度,即两人做试验,由一个人接线后,另一个人要进行检查确认无误。
