科普 | 电气配管安装流程--【赫兹电力】
发布时间:2024-04-18 16:18:40人气:
1.电气配管安装流程
电气配管安装流程见下图:
2.材料选择
1) 电气保护管支架使用镀锌丝杆、镀锌角钢。丝杆不小于m8.型钢支架规格根据载荷确定,DN50以下使用L30×30×3镀锌角钢,DN50及以上使用 L40×40×4 镀锌角钢。
2) 所有电缆穿电线管都应为镀锌刚性管,配有当地国标规定的管件。
3) 任何地方都不使用直径小于 20mm 的穿线管。穿线管的规格,将根据国标有关设计标准,满足管内总线数的要求。
4) 在刚性穿线管不能终接到设备的情况下,终端可以使用柔性穿线管,应使用厂家提供的配有承插接头的包塑 PVC 金属软管。
3.穿线管的安装
1) 组装前,穿线管端头应切割成方形并修整、去除金属屑,还要用耐腐漆或涂料进行表面处理。
2) 线管丝扣部分将加工到合适长度,使组装后暴露在外的部分最少。组装前将对线管内表面进行镗铣,去除毛刺。
3) 穿线管安装路线确定之后,才可进行穿线管的安装。只有在查看了其他承包商有关图纸之后,才能确定穿线管路线。
4) 所有线管都将敷设为水平或垂直方向,不经允许不出现有坡度管段。配管要求间距均匀、美观,如下图:
电气配管
① 电线敷设前,将对所有穿线管进行检查。穿线管安装中易出现冷凝的地方,在最低点要设有滴水出口。
② 所有镀锌、PVC 或环氧包覆层有损的穿线管都必须更换。
③ 电线管进入箱盒等要有明确的标签,如下图。
④ 每根穿线管上端子、柜、出口和接线盒之间可以有不超过两个的九十度弯头。线管的弯曲部分都将保持 4-6 倍的最小半径,并且不改变线管管段的布置。
⑤ 所有的穿线管不论多长都至少应该有两个固定点。所有线管的安装都应具有足够的稳定性,以避免外力造成管线移动。使用金属软管的地方,将使用互锁型管,防止脱卷。
⑥ 使用金属软管的地方,将使用互锁型管,防止脱卷。
⑦ 所有电气管线系统都将使用不小于2.5mm²的接地铜导体连通。
⑧ 所有开关、插座和其它附件应该安装在合适的接线盒上。
⑨ 使用符合要求的适合明装或暗装的接线盒。暗装接线盒和附件要有盖板。
⑩ 穿线前,将对所有穿线管进行清洁和干燥。拉线时电缆不能交叉,裕量应放在拉线盒内。长距离直线敷设的线管,每 30米以内设置一个分线盒。敷设在墙面的明装线管,要用金属鞍形卡和圆头螺钉固定到墙上。

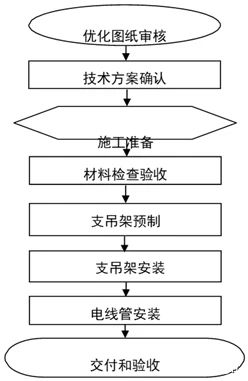

电气配管安装流程见下图:
![](/d/file/p/2024/04-18/7c3b56647e9d541eb0e2099e11598c23.jpg)
2.材料选择
1) 电气保护管支架使用镀锌丝杆、镀锌角钢。丝杆不小于m8.型钢支架规格根据载荷确定,DN50以下使用L30×30×3镀锌角钢,DN50及以上使用 L40×40×4 镀锌角钢。
2) 所有电缆穿电线管都应为镀锌刚性管,配有当地国标规定的管件。
3) 任何地方都不使用直径小于 20mm 的穿线管。穿线管的规格,将根据国标有关设计标准,满足管内总线数的要求。
4) 在刚性穿线管不能终接到设备的情况下,终端可以使用柔性穿线管,应使用厂家提供的配有承插接头的包塑 PVC 金属软管。
3.穿线管的安装
1) 组装前,穿线管端头应切割成方形并修整、去除金属屑,还要用耐腐漆或涂料进行表面处理。
2) 线管丝扣部分将加工到合适长度,使组装后暴露在外的部分最少。组装前将对线管内表面进行镗铣,去除毛刺。
3) 穿线管安装路线确定之后,才可进行穿线管的安装。只有在查看了其他承包商有关图纸之后,才能确定穿线管路线。

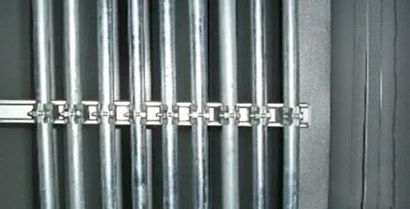

4) 所有线管都将敷设为水平或垂直方向,不经允许不出现有坡度管段。配管要求间距均匀、美观,如下图:
![](/d/file/p/2024/04-18/b599ebda47da46c2574f9d296a9fa3b0.jpg)
电气配管
① 电线敷设前,将对所有穿线管进行检查。穿线管安装中易出现冷凝的地方,在最低点要设有滴水出口。
② 所有镀锌、PVC 或环氧包覆层有损的穿线管都必须更换。

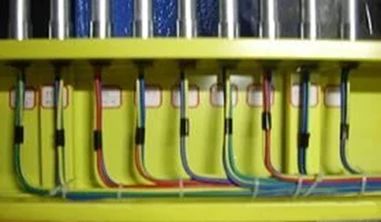

③ 电线管进入箱盒等要有明确的标签,如下图。
![](/d/file/p/2024/04-18/1d4b9fc7d8098a50d0bfbfe69e70e2f5.jpg)
电缆管进箱盒处理
④ 每根穿线管上端子、柜、出口和接线盒之间可以有不超过两个的九十度弯头。线管的弯曲部分都将保持 4-6 倍的最小半径,并且不改变线管管段的布置。
⑤ 所有的穿线管不论多长都至少应该有两个固定点。所有线管的安装都应具有足够的稳定性,以避免外力造成管线移动。使用金属软管的地方,将使用互锁型管,防止脱卷。
⑥ 使用金属软管的地方,将使用互锁型管,防止脱卷。
⑦ 所有电气管线系统都将使用不小于2.5mm²的接地铜导体连通。
⑧ 所有开关、插座和其它附件应该安装在合适的接线盒上。
⑨ 使用符合要求的适合明装或暗装的接线盒。暗装接线盒和附件要有盖板。
⑩ 穿线前,将对所有穿线管进行清洁和干燥。拉线时电缆不能交叉,裕量应放在拉线盒内。长距离直线敷设的线管,每 30米以内设置一个分线盒。敷设在墙面的明装线管,要用金属鞍形卡和圆头螺钉固定到墙上。
