赫兹电力 | 直流高压发生器在电线电缆中的三大应用

发布时间:2023-06-21 10:52:21人气:

  赫兹电力导读:直流高压发生器在电线电缆中的三大应用,直流高压发生器(简称:直高发)引起具有输出电压为120KV、输出电流为5mA、工作频率为40kHz等特点而被广泛应用在在电力试验中——用于电力电缆检测试验和避雷器等泄漏电流试验。

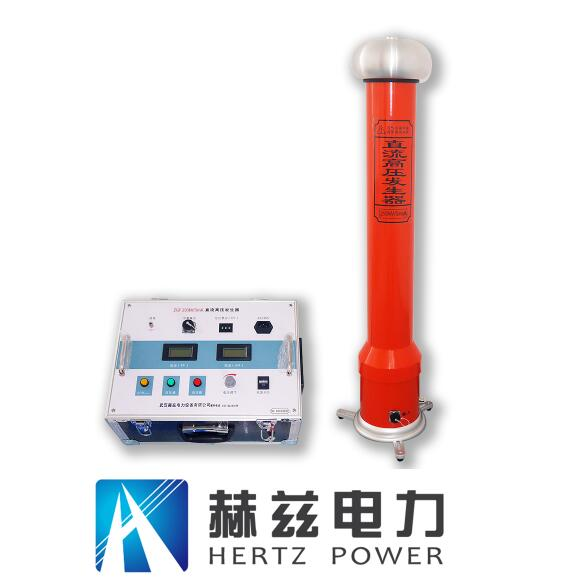

  赫兹电力直流高压发生器在电线电缆中的三大应用

  一、测量绝缘电阻

  应分别在每一相上进行,其他两相导体,电缆两端的金属屏蔽或金属护套和铠装层接入。对于该项试验,只要注意到电缆是容性设备,对容性设备做绝缘电阻和吸收比时应注意到的情况。例如:试验前后的充分放电,先起火后搭接,先断连后停电摇表等。

  二、直流耐压和泄漏电流试验

  油纸绝缘的电缆只做直流耐压,不做交流耐压。因为交流增大有可能导致热击穿;热态时,电场分布不均匀,易损伤电缆,应注意:电缆芯线接负极性:电缆受潮后,水分带正电荷,如果芯接负极性,水分会向芯线集中,绝缘中水分增加,泄漏电流增大,易发现缺陷。如果芯线正极性,水分向铅包渗透,绝缘中水分减少,泄露电流下降,不易发现直流高压发生器缺陷。

  三、橡塑电缆试验

  橡塑电缆指聚氯乙烯、交联聚乙烯、乙丙橡皮绝缘电缆。其特点是容量大,电压等级高结构轻、易弯曲,目前已逐步取代油纸绝缘电缆。交联聚乙烯电缆和大家熟悉的油浸纸统包电缆的区别除了相间主绝缘是交联聚乙烯塑料外,还有两层半导体胶涂层。在芯线的外表面涂有一曾半导体胶,克服电晕和游离放电,使芯线与绝缘层之间有良好的过渡,在相间绝缘外表面,铜带屏蔽层内涂有第二层半导体体胶。铜带屏蔽层只是一层0、1mm厚的薄铜带,组成了相间屏蔽层。

  赫兹电力为大家来详细介绍下直流高压发生器的具体操作方法。

  1、使用前应检查测试仪的完整性。连接电缆应无开路和短路,设备应无损坏。

  2、将机箱的、压力缸放在合适的位置,分别连接电源线、和地线。保护接地线和工作接地线以及放电条的接地线应分别连接到测试产品的接地线(即稍微接地)。严禁将串联的接地线连接起来。为此,应使用DHV专用接地线。

  3、将电源开关置于关闭位置,检查电压调节器是否处于零位。过压保护设定值通常为测试电压的1、1倍。

  4、空载升压以验证过压保护设置是否敏感。

  5、打开电源开关,然后红灯亮,表示电源已打开。

  6、按绿色按钮,绿灯亮,表示高压已打开。

  7、顺时针方向平稳调节电压调节器。输出端子从零开始升压。上升到所需电压后,根据指定时间记录电流表读数,并检查控制箱和高压输出线是否有异常和声音。

  8、降压后,将稳压器调回零后,按红色按钮切断高压,然后关闭电源开关。

  9、试件上的泄漏和直流耐压试验。在进行检查测试以确认测试仪中没有异常之后,可以开始测试样品泄漏和DC耐压测试。连接样品、地线等,检查后打开电源。10、升压到所需的电压或电流。升压速度优选为每秒3-5kV的测试电压。当增大大电容样本时,还必须监视电流表充电电流不超过测试仪的大充电电流。对于小型电容器样品,如氧化锌避雷器、磁力避雷器等,首先上升到所需电压(电流)的95%,然后缓慢上升到所需的电压(电流)。然后从数字显示器读取电压(电流)值。如果要为氧化锌避雷器测量0、75 UDC-1mA,首先增加到UDC1mA电压值,然后按黄色按钮,然后电压将降至75%并保持此状态。

  此时可以读取直流高压发生器上显示的电流。测量完成后,调整电压计数器逆时针返回零,然后按绿色按钮。需要再次提升时按红色按钮。如有必要,使用外部高压分压器比较控制箱上的电压。
