赫兹电力 | 教你怎样测试断路器回路电阻?

发布时间:2023-06-25 08:57:06人气:
  赫兹电力导读:教你怎样测试断路器回路电阻?断路器回路电阻也叫接触电阻,断路器在长期运行中,可能因为触头表面氧化,动、静触头接触压力下降,开断较大短路电流时触头烧坏等原因导致接触电阻过大,从而影响断路器的导电性能。因此需要测试断路器回路电阻来判断其导电性能的好坏,且规程规定必须使用100A以上电流进行测试。

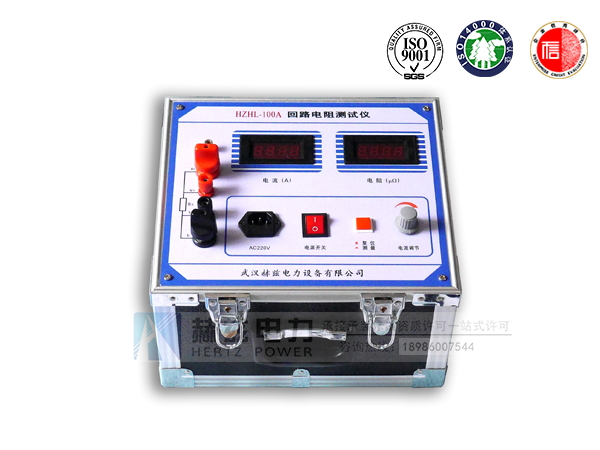

  下面以HZHL-100A回路电阻测试仪为例讲解断路器回路电阻测试的步骤和注意事项。
  赫兹电力教你怎样测试断路器回路电阻
  目前,接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷,在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定,以确保试验结果准确。
  一、回路电阻测试仪试验步骤
  (1)将断路器手车推出,手动将断路器合闸,使用测试线将仪器U+、I+端子连接到断路器A相上端,U-、I-端子连接到断路器A相下端。
  (2)打开仪器电源开关,选择合适的测试电流(100A或200A),按确认键开始测试,2秒即可测出回路电阻值,按返回键停止测试。
  (3)按同样的步骤测量其他两相的回路电阻。
  二、回路电阻测试仪注意事项
  (1)断路器回路电阻一般在几十微欧到几百微欧不等,不高于产品技术要求值即可。
  (2)测试线与被测点要接触良好,且电压测试线夹子应在电流测试线夹子内侧。
  (3)对于无法摇出的固定式断路器,也可以测试开关柜的导电回路电阻,即母排到出线(或进线)这一段的电阻。
