电缆故障测试仪_如何快速精准的找出电缆故障所在位置呢

发布时间:2023-07-12 09:08:25人气:

  电缆发生故障在所难免,那么该如何快速精准的找出故障所在位置呢?

  赫兹电力所生产的电缆故障测试仪秉承一贯的高科技、高精度、高质量的宗旨,将电缆故障测试仪电缆测试水平拉到一个新境界,电缆故障测试仪快速精准的定位电缆故障所在位置,下面是赫兹电力为大家分享的电缆故障定位方法及注意事项。

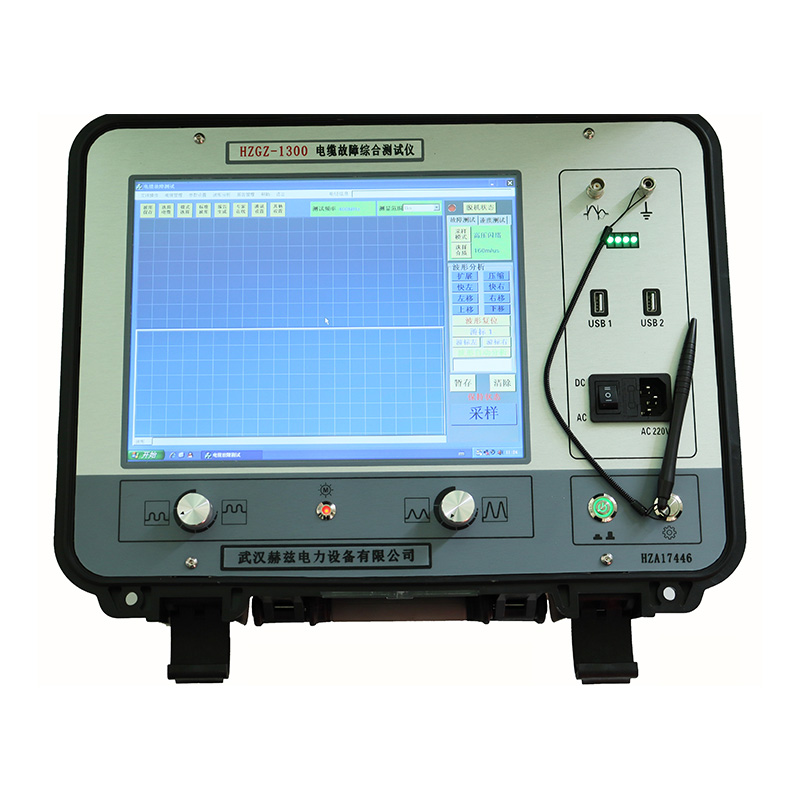

  电缆故障测试仪

  在无法看到故障的任何地方都需要电缆故障位置。这是一个多步骤过程,必须尽可能安全,快速地执行,以防止客户无电。

  步骤1-电缆隔离和安全程序:电缆故障几乎总是永久性故障。这意味着所讨论的电缆将处于电缆一端或两端的保护装置将跳闸的状态,使电缆保持隔离但未接地(接地)。

  第一项任务是让现场的授权人员通过隔离然后接地(接地)一端或两端来使电缆安全。只有在执行了适当的程序后,才允许任何测试人员接近电缆并准备测试。

  步骤2-电缆识别:如果存在多根电缆,电缆识别测试将识别正确的电缆。在切断电缆之前清楚识别是安全维护工作的内在要素。这里的任何错误都可能是致命的,并可能导致连接客户的中断时间更长。

  步骤3-电缆跟踪:当首次铺设地下电缆时,它很少沿直线运行,而是在深度和方向上蜿蜒。完成电缆跟踪以确定电缆的路线是否遵循预期路径。

  步骤4-故障识别:第一个主要程序是确定故障发生的阶段以及是否具有低电阻或高电阻。该测试确定了诊断故障所需的正确技术和设备。通常,如果发现故障低于100欧姆,则可以使用来自TDR(时域反射计)的低电压脉冲(例如:40V)。如果故障是更高的电阻(>100欧姆),则可能看不到低压脉冲。对于这些类型的故障,将需要脉冲发生器(冲击放电)或桥。

  步骤5-故障预定位:需要一种可靠而精确的预定位方法来快速有效地定位电缆故障。良好的预定位可以确定故障位置在电缆长度的几个百分点内,并将精确定位时间减少到几分钟。

  请记住:

  a)如果是低电阻故障,预定位可能是定位所需的唯一方法。

  b)对于高阻故障,应使用SWG(浪涌波发生器)上的ARM(电弧反射)或ICE(脉冲电流)技术。或者,具有HV DC测试器(桥接器)的衰减方法可用于预定位。

  步骤6-精确定位:上述测试方法将使操作员在故障的5%距离内。在此阶段必须采用声学精确定位技术,以便将误差范围缩小到0.1%。在大多数情况下,冲击放电发生器用于与声学方法结合的精确定位。放电产生巨大的噪音,使用声学精确定位装置精确定位。该装置评估声音信号(声速)与冲击放电的电磁(几乎是光速)脉冲之间的时间差。当指示最短时间差时,显示确切的故障位置。

  步骤7-重新激活电缆:完成所有测试和维修后,安全/测试文档将被取消,电缆将交还给相应的操作员,以便他们可以恢复并重新激活新修复的负载电缆。
