100A回路电阻测试仪_回路电阻测试仪的操作方法

发布时间:2023-07-13 08:51:40人气:

  100A回路电阻测试仪_回路电阻测试仪的操作方法

  回路电阻测试仪是根据电力执行标准采用高频开关电源技术和数字电路技术相结合设计而成,100A回路电阻测试仪适用于开关控制设备回路电阻的测量。回路电阻测试仪其测试电流采用国家标准推荐的直流100A,可在电流100A的情况下直接测得回路电阻,并用数字显示出来。该回路电阻测试仪测量准确、性能稳定,符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

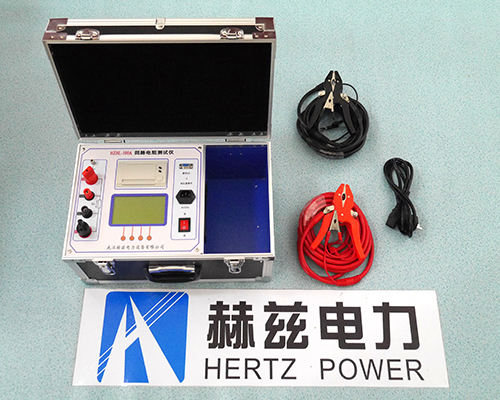

  HZHL-100A回路电阻测试仪

  回路电阻测试仪使用方法

  1.回路电阻测试仪按四线测量法,用专用测试线将被试品连接至仪表面板上,注意电压测量线应接在电流输出线内侧。

  2.回路电阻测试仪接通AC220V电源(注意:电源进线的第三根线即保护地必须接到大地),按下电源开关,此时电流表、电阻表显示“000”(可在未数允许一位数跳动)。

  3.回路电阻测试仪按测量开关,调节电流输出旋钮(按顺时针)至电流表头显示“100.0”时,再读取阻值表头上的数字即为被测试品的阻值,并作记录。(若显示“1”表示所测回路超量程)。

  4.回路电阻测试仪测试完毕,将电流输出调节旋钮(按逆时针)调至最小,复位测量开关,再切断电源开关。

  5.回路电阻测试仪如要重复测试,只需复位测量开关,将测试钳重新夹好,再按测量开关即可。

  回路电阻测试仪使用注意事项

  1、打开回路电阻测试仪电源开关之前,应先将测试按钮弹起(非测试状态下)、电流调节钮按逆时针调至“零位”。

  2、回路电阻测试仪器应放置于干燥、通风,无腐蚀性气体的室内。

  3、回路电阻测试仪测试完后一定要等电源全部放完后再拆除测试线等装置

  回路电阻测试仪的特征

  1、回路电阻测试仪的大电流:回路电阻测试仪采用最新电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果

  2、回路电阻测试仪的抗干扰能力强:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好

  3、本回路电阻测试仪使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响

  4、回路电阻测试仪携带方便:体积小、重量轻
