工频耐压试验实际操作中需要注意的问题-赫兹电力

发布时间:2023-10-25 10:57:33人气:

  工频耐压试验又叫交流耐压试验,是绝缘耐压试验的一种。是鉴定电力设备绝缘强度Z有效和Z直接的方法,是电力预防性试验的一项重要内容。常见的工频耐压试验装置由试验变压器和智能控制台组成,可进行多种绝缘耐压试验,交流耐压试验是保证电力设备安全运行的一种重要手段。那么工频耐压试验操作要注意哪些事项呢?

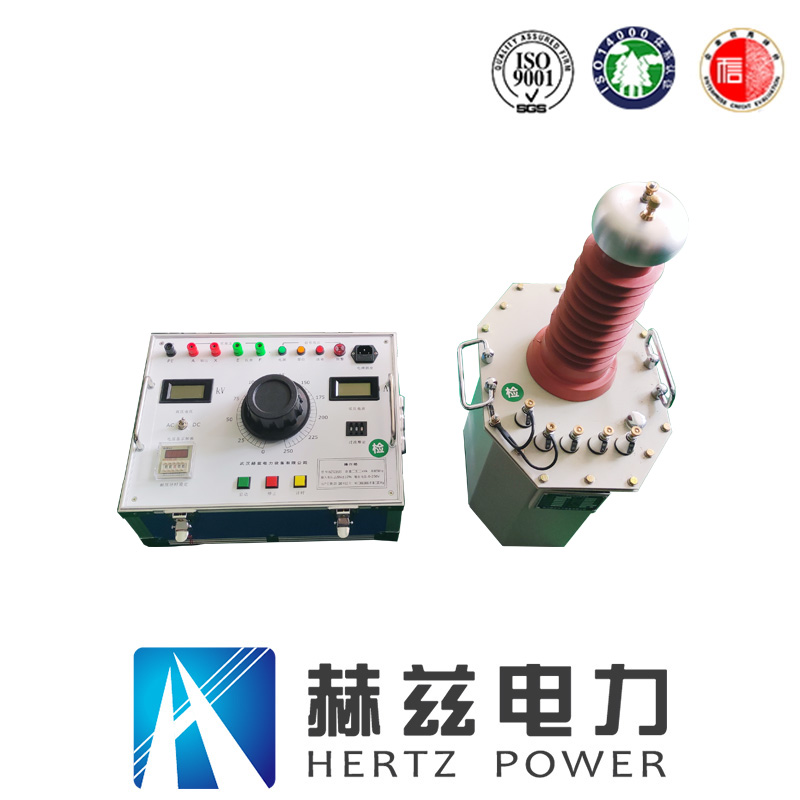

  YDJ系列工频耐压试验装置

  (1)试验人员应做好分工,明确相互间联系办法。并有专门人监护现场安全及观察试品状态。

  (2)被试品应清扫干净,并绝对干燥,以免损坏被试品和试验带来的误差。

  (3)对大型试验,一般都应先进行空升试验。大容量的试品,做交流耐压试验前,应考虑所用试验变压器及试验电源的容量。即不接试品时升压至试验电压,校对各种表计,调整间隙。

  (4)使用工频耐压试验装置时,升压速度不能太快,并必须防止突然加压。例如调压器不在零位的突然合闸,也不能突然切断电源,一般应在调压器降至零位时拉闸。

  (5)当电压升至试验电压时,开始计时,到1min后,迅速降到1/3试验电压以下时,才能拉开电源。

  (6)耐压试验前后应测量绝缘电阻,检查绝缘情况。

  (7)在升压或耐压试验过程,如发现下列不正常情况时,应立即降压,切断电源,停止试验并查明原因:①电压表指针摆动很大;②发现绝缘烧焦或冒烟;③被试品内有不正常的声音。

  工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100-300MA时,可取0.5-1Ω/V(试验电压);高压侧额定输出电流为1A以上时,可取1Ω/V(试验电压)。常用水电阴作为限流电阻,管于长度可按150KV/m考虑,管子和粗细应具有足够的热容量(水阻液配制

  方法:用蒸馏水加入适量硫酸铜配制成各种不同的阴值)。

  球间隙及保护电阻:当电压超过球间隙整定值时(一般取试验电压的110%-120%)球间隙放电,对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。

  在工频耐压试验中,低压侧测量电压(仪表电压)不是非常准确的,其原因是由于试验变压器存在着漏抗。试验变压器的漏抗必须存在着压降。为了准确测量被试品上所施加电压,因此常在高压侧接入RCF阻容分压器来测量电压。

  工频耐压试验装置是发电站、供配电系统及科研单位等广大用户的基本试验设备,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。工频耐压试验装置是电力系统常规的检测试验设备,在试验时应注意各项安全标准,确保试验过程安全。
