继电保护测试仪进行定时限试验的方法介绍-赫兹电力
微电脑继电保护测试仪可测试各种交直流电流、电压、中间、信号、重合闸、差动等多种单个继电器及整组继电保护屏,微电脑继电保护测试仪可测试各种继电器的吸合电压(电流)值,释放电压(电流)值,各种触头(常开、常闭、转换、延时)的吸合时间和断开时间,均自动测试三次,自动计算三次均值,并可打印测试结果。

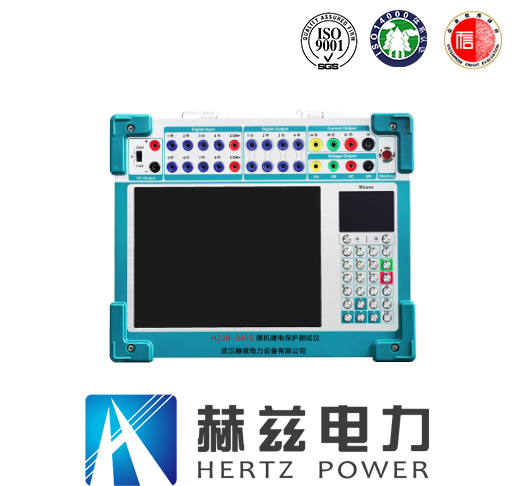

微机继电保护测试仪
微电脑继电保护测试仪分两种形式,一种是采用传统的OCL功放,体积大,重量在25Kg左右,比较笨重,功放管工作在放大区,时间长了容易损坏,且动态范围窄,精度不高;另一种是采用开关电源,功放采用数字功放,体积小,重量轻,效率高,是继电保护测试仪的主要发展方向。运用现代微电子技术和电力电子技术而,采用流行的DSP和开关放大器技术,单机独立运行功能已十分强大,再配以PC软件,使其能联接电脑运行,功能锦上添花,而其体积和重量只有传统测试仪的一半。
在微电脑继电保护测试仪使用前应先进行外观检查,并将三芯电源线接地端可靠接地,然后仪器试通电,此时两表头应为亮态,试开秒表电源开关,秒表开关应正常。用手触按“输出选择”按钮开关,输出状态指示灯应自左向右选择正常。
微电脑继电保护测试仪的定时限试验方法讲解:
1、进入:状态系列模块;
2、进入状态系列模块后,点击左下角“插入状态”;
3、在插入状态里面可修改其状态类型,改为“任意状态”;
4、根据其实际保护装置定值时间修改其状态维持时间,比如过流定值为0.5s,把其默认时间2.000改为0.500,改完以后点击右下角“确定”;
5、设置好上面四个步骤后,回到状态系列主界面。然后在右侧输入保护装置对应的电流定值。比如电流速断定值10A,直接输入10.00即可,然后打开仪器功放开关点击右下角开始试验,即可试验。
