电缆阻尼震荡波简介 ----Product introduction
阻尼振荡波状态检测系统HZZDB-60是一种用于电缆现场检测与状态诊断的新型技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。采用阻尼交流电压（Damped AC Voltage，简称DAC）耐压试验与局放检测相结合的方式，为发现电缆线路绝缘中潜在缺陷提供了有效手段。此外，借助介质损耗现场测量技术，可进一步实现高压电缆绝缘老化程度的状态评估。
系统在测试过程中产生的阻尼交流电压最高可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：
1.最新半导体技术；
2.最新的激光控制技术；
3.先进的数字式信号处理器和滤波技术；
4.先进的无线网络控制技术。
电缆阻尼震荡波参数 ----Technical parameter
| 供电电源 | 220VAC±10%，50Hz |
| 振荡波输出最大电压 | 60kV |
| 振荡频率范围 | 20Hz~300Hz |
| 测试电缆长度范围 | 200m~20km |
| 高压充电电流 | 5mA |
| 高压开关 | 触发方式：激光触发高压开关 |
| 高压开关控制 |
导通时间：1µs |
| 开关导通电阻：小于1Ω | |
| 光纤通信 | |
| 局放测量范围 | 1pC~100nC |
| 局放水平检测与带宽 | 符合国际电工委员会IEC60270标准 |
| 局放定位带宽 | 150kHz~45MHz自动调节 |
| 局放定位测量精度 | 电缆全长1 % (最小分辨率2m) |
| 介质损耗测量范围 | 0.1 %~10 % |
| 局放实时采样率 | 100MHz |
| 局放采样存储深度 | 32MB（可记录300ms数据长度） |
| 控制方式 | 无线控制 |
| 局放校准模式 | 自动/手动 |
| 校准模式下时域脉冲反射定位接头功能 | 自动锁定接头位置 |
电缆阻尼震荡波功能 ----Product features
阻尼振荡波状态检测系统HZZDB-60是一种用于电缆现场检测与状态诊断的新型技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。采用阻尼交流电压（Damped AC Voltage，简称DAC）耐压试验与局放检测相结合的方式，为发现电缆线路绝缘中潜在缺陷提供了有效手段。此外，借助介质损耗现场测量技术，可进一步实现高压电缆绝缘老化程度的状态评估。
系统在测试过程中产生的阻尼交流电压最高可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：
1.最新半导体技术；
2.最新的激光控制技术；
3.先进的数字式信号处理器和滤波技术；
4.先进的无线网络控制技术。

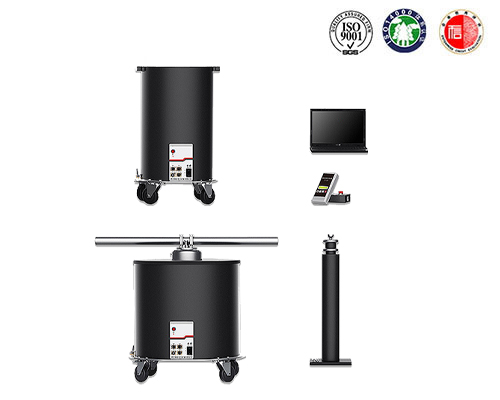

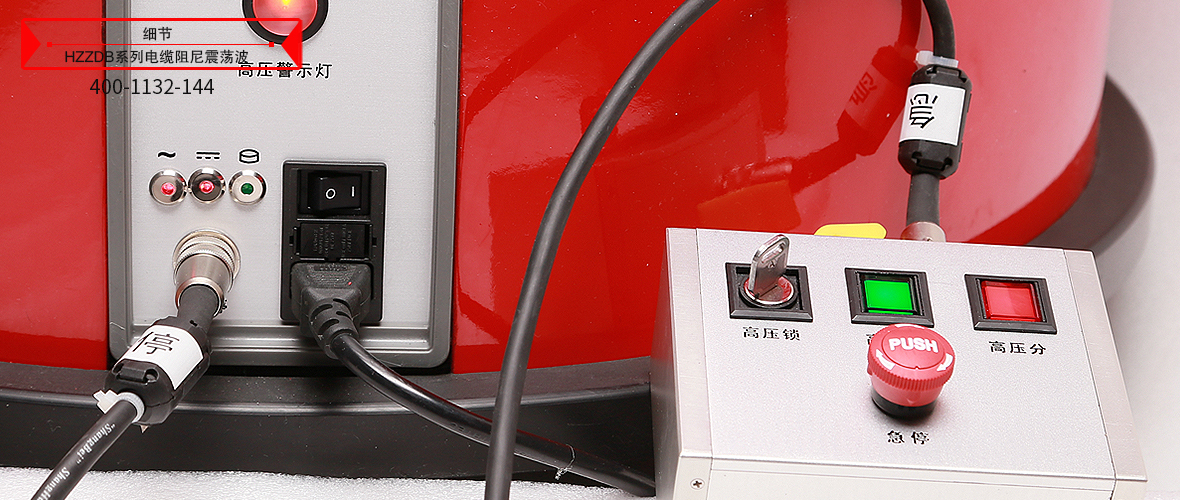

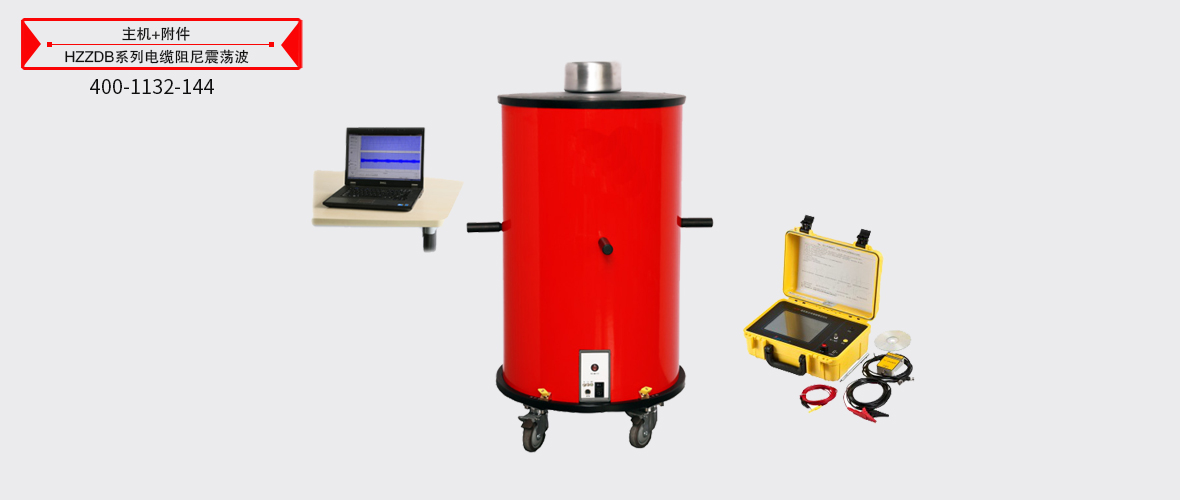

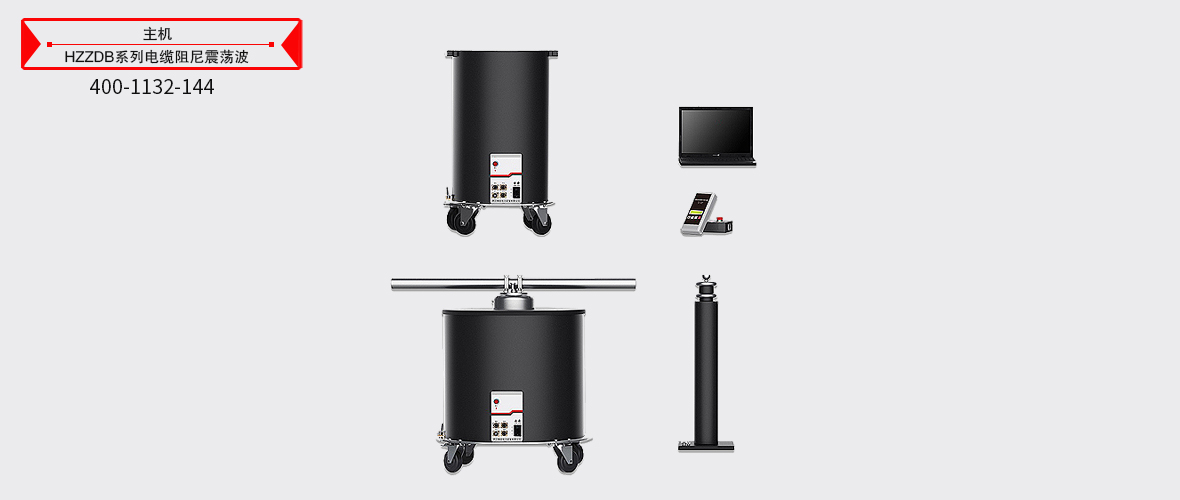

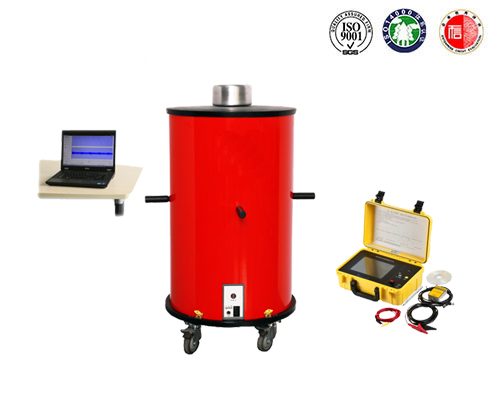

电缆阻尼震荡波图片 ----Picture display
电缆阻尼震荡波附件配件 --------Accessories
本产品HZZDB系列电缆阻尼震荡波表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片电缆阻尼震荡波附件...
