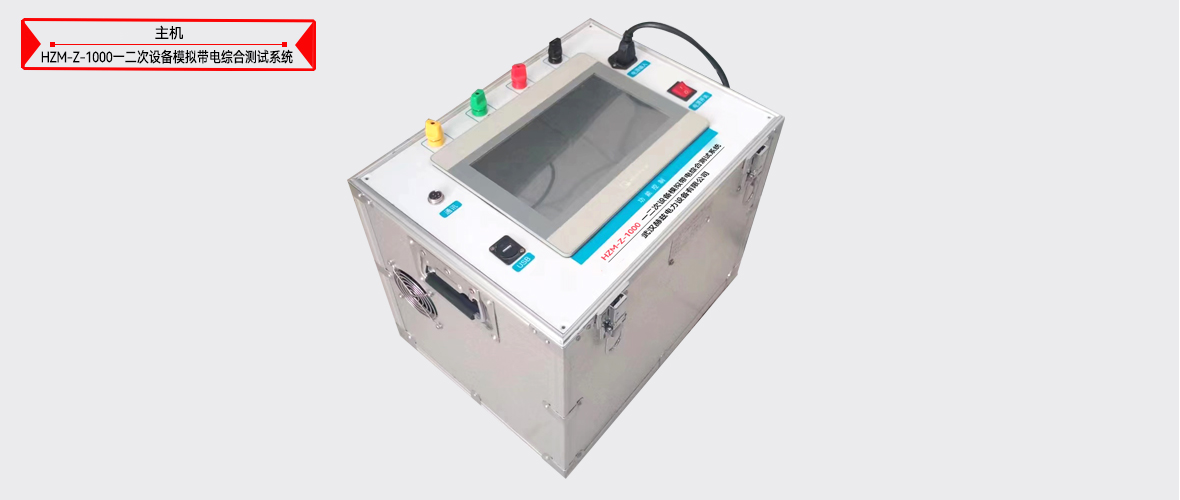

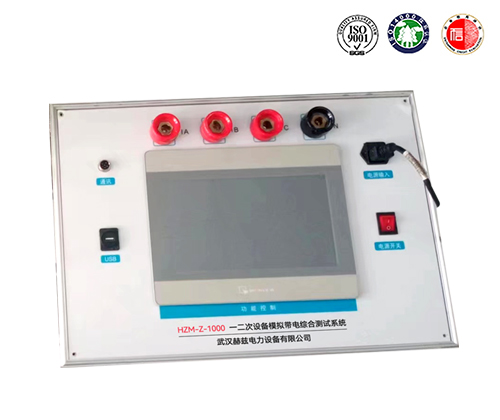

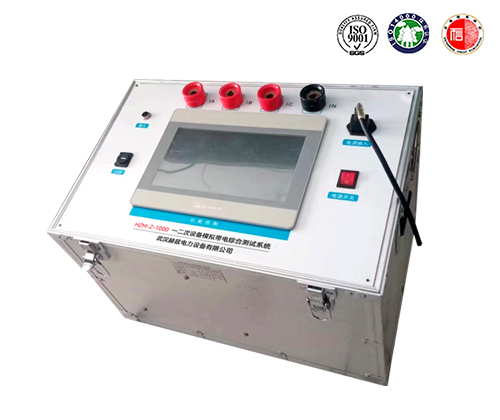

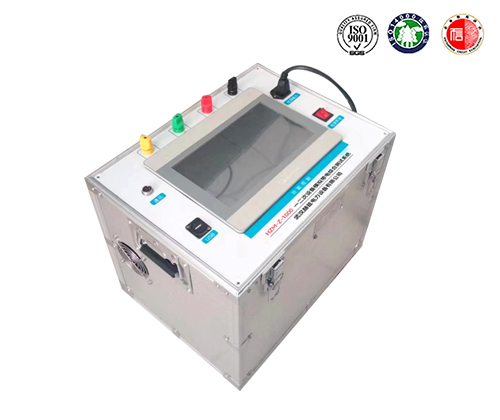

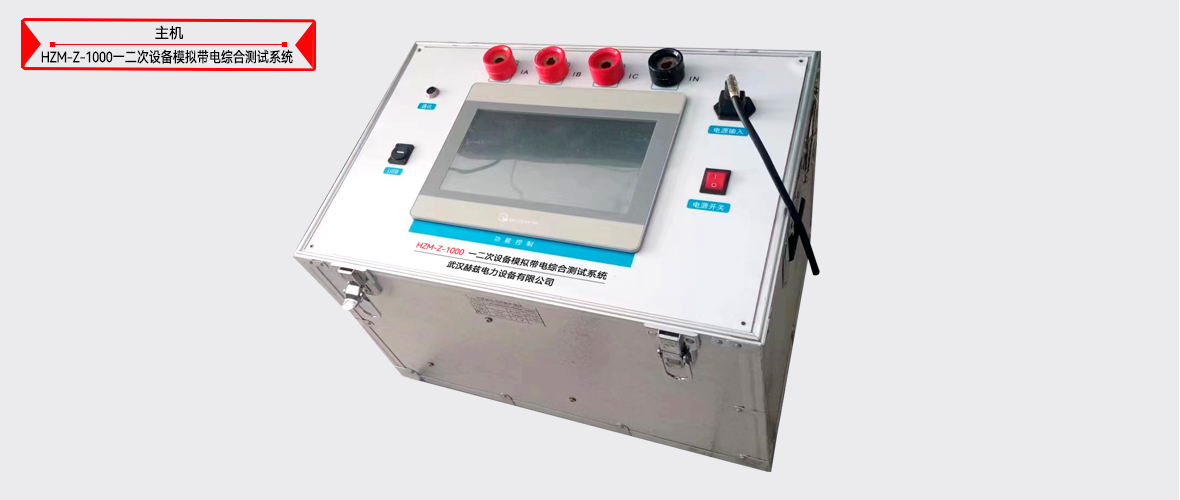

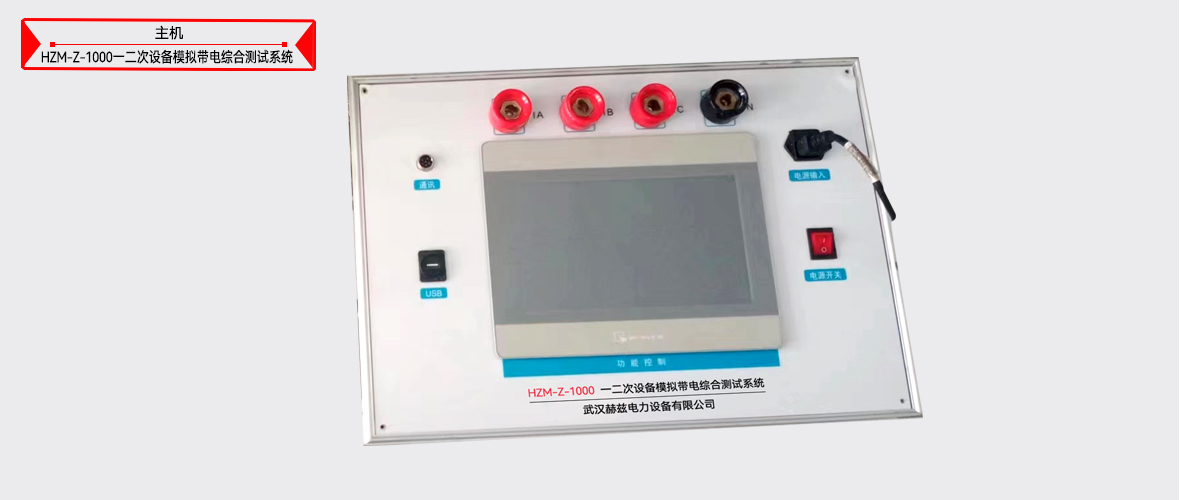

一二次设备模拟带电综合测试系统简介 ----Product introduction

一二次设备模拟带电综合测试系统装置是由我公司聚集高科技人才，重点投入，最新设计生产的新一代高效程控大电流标准源。

该大电流源专门针对变电站一次柱入试验，电力系统一次测的故障模拟,一二次融合检测设备的应用,完整综合试验平台的搭建；也可用于热继电器、电动机保护器、接触器、断器、空气开关、开关柜、断路器、保护屏校验；也可对大电流钳形表、分流器、电流互感器以及大电流交流标准表校验;亦可作为大电流线缆及其他大电流设备老化使用，单台机最大输出电流1000A，必将替代原有传统大电流发生器，电压发生器更好的应用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

一二次设备模拟带电综合测试系统装置采用模块化设计思想，主控单元采用STM32微处理,综合应用先进的谐振软开关技术、数字功放技术等先进技术，最大程度降低内部器件功耗，提升整机输出效率，减小设备体积和重量。各模块之间的电流输出独立，可以任意并联叠加，每个模块均具有独立完善的过载和开路保护功能。多台机可以并联组合输出2000A、3000A、3000A、10000A以至几万安。

该产品采用10英寸触摸液晶显示屏，全中文显示，界面清晰简捷，操作方便，视觉效果好；且具有体积小，重量轻，量程宽，输出稳定，软件升级维护方便等特点。同时，设备具有完善的保护功能，在电流开路时可自动保护，并指示故障位置。

本装置总体上技术先进、性能可靠、功能齐全、操作简便,各项功能指标均符合相关规程要求,是武汉赫兹电力设备有限公司对广大用户的又一最新奉献。

其中三相标准源模块既可以产生幅度可调、相位可调、频率可调、功率稳定的三相工频电压、电流信号。

新型的三相柱入设备可以检测符合一二次融合规范的10KV高压开关内的电压传感器、电流传感器、零序电压传感器、零序电流传感器的比差和角差。以及校验各种一二次融合开关控制器、DTU、FTU、配电终端的误差，线路故障指示器，取电装置的检测。

除此之外，该装置还可以对电能表、电压表、电流表、相位表、频率表等电力电测数字仪表进行测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定，电压变送器、电流变送器、频率变送器等电量变送器的测试和检定；电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

本装置应用高精度采样技术，并结合最新数字信号处理方法等技术设计而成。技术先进，性能优良，体积小，重量轻，携带方便，既可用于实验室，也可以现场使用，我们相信您会对使用这款高品质的产品感到满意的。

一二次设备模拟带电综合测试系统参数 ----Technical parameter

1、输入电源：交流50Hz，380V三相四线制，或220V。
2、电流输出范围：三相50-500A。
3、电流准确度优于：0.5%。
4、单相电压输出范围：10~120V。
5、电压准确度：0.5%。
6、移相范围：0~360°。
7、相位调节角度：0.2°。
8、显示方式：10寸TFT液晶显示屏。
9、失真度：0.05%。
10、频率：45-60Hz。
11、485或232通讯接口。
功率：30kVA。
（以上产品根据功能要求可改）

一二次设备模拟带电综合测试系统功能 ----Product features

电压、电流、相位、角度和频率均为高精度、高稳定度标准信号输出，软件闭环，高精度输出。为了现场使用方便，可以用三台单相的组合试用用于三相输出，也可独立单机运行做为单相源来用。
1、电压、电流、相位的调节，可同时针对三相或任意一相进行。
2、三相电压之间、各相电压和电流之间的相位均可360°调节。
3、三相四线/三相三线，正相序/逆相序四种状态可任意组合输出。
4、触摸屏一目了然。电压、电流有常用试验点，一键到位，操作起来方便快捷。
5、独有的即点即输功能，极大地简化了操作流程。
6、可以同时测量显示三相电流互感器、零序电流互感器的比差和角差。
7、互感器二次电压电流，一次电压电流可以切换显示。
8、可配上位机通讯软件，通过上位机进行整机操作，通讯协议开放。
9、当电压短路、电流开路或接线错误时，可自动停止输出并伴有声光报警。
10、采用先进的功放技术，可靠性、稳定性大大提高。
11、增加同步信号功能，可多台设备并联使用达到几万安的电流。
12、增加了暂态功能，可以模拟指示等配网实验暂态时间小于20MS （扩展功能）。
13、谐波输出功能（扩展功能）。
