HZHWS-200可程式恒温恒湿试验箱

用途:
提醒:凡购买本产品的用户享受免费技术指导,二个月包换软件升级,终生维修服务。
15342214292
产品介绍
选型支持!
15342214292
说明武汉赫兹电力设备有限公司承诺所售每一台「可程式恒温恒湿试验箱」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 可程式恒温恒湿试验箱整机均享受质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

可程式恒温恒湿试验箱简介   ----Product introduction

可程式恒温恒湿试验箱参数   ----Technical parameter

产品名称
产品型号
可程式恒温恒湿试验箱
HZHWS-200
试样限制 本试验设备禁止:
易燃、易爆、易挥发性物质试样的试验或储存
腐蚀性物质试样的试验或储存
生物试样的试验或储存
强电磁发射源试样的试验或储存
放射性物质试样的试验或储存
剧毒物质试样的试验或储存
试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存
容积、尺寸和重量
标称内容积 408L
内箱尺寸 宽800mm ×  深600mm ×  高850mm
外型尺寸 宽1350mm × 深1150mm × 高1950mm
重量 350KG
电源 380V  12KW
性能
测试环境条件 环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下
测试方法 GB/T 5170.2-2008 温度试验设备
GB/T 5170.5-2008 湿热试验设备
温度范围 -60℃~+150℃
湿度范围 20%-98% 湿度
温度波动度 ≤0.5℃(注:如按GB/T5170.2-1996表示,波动度为≤±0.25℃)
温度偏差 ±2℃
温度精度 ±0.5℃
温度均匀度 小于等于±2℃
升温时间 3℃/min(平均升温速率)
降温时间 1℃/min(平均降温速率)
湿度范围(仅湿热型) (20~98)%RH(参照温湿度可控制范围图,无有源湿、热负载)

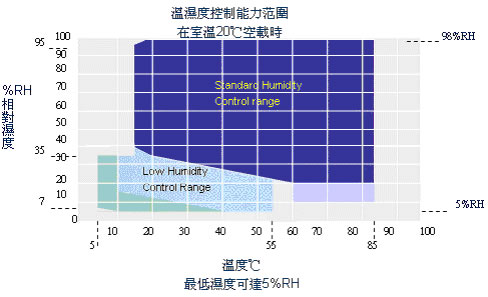

温湿度可控制范围图
相对湿度偏差(仅湿热型) ±2.0%RH
满足试验方法


GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法 Ab
GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb
GJB150.4-1986   低温试验
GJB150.3-1986   高温试验
GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab
GB/T2423.4-2008(IEC60068-2-30:2005) 交变湿热试验方法Db
GJB150.9-1986   湿热试验(图1、图2)
(每立方米负载不大于35kg/m3钢的热容量,湿热试验时无有源湿、热负载)
结构特征
保温围护结构 1.外壁材料:优质沙面不锈钢板
2.内壁材料:优质镜面不锈钢板 (密封条可耐高低温范围-100度----+300度,寿命10年)
3.箱体保温材料:硬质聚氨酯泡沫+玻璃纤维
空气调节通道A 1. 采多翼离心式循坏风扇,加强轴心加耐高低温之旋转叶片铝合金制成,以达强制对流。
2. FLOW THROW送风方式;水平扩散垂直热交换弧形循环。
3. 可调式侧吹出风口及护纲回风口。
试验箱标准配置

1.观察窗:透明电热膜中空钢化玻璃1个(位于门上)
2.引线孔:φ50mm 1个(位于箱体左侧)
3.门上备室内照明灯(高效长寿节能灯)
4.移动脚轮:4个
5.样品架:不锈钢样品架1层,挂钩4个,承重(均布):25kg/层(箱内样品累计总承载不超过:100kg)
单开铰链门(面对箱体时,左铰链,右把手),配观察窗、照明灯、窗框/门框防凝露电热装置
控制面板 控制器显示屏、电源开关及状态指示灯
机械室 制冷机组、接水盘、排水孔、冷凝风机、冷凝器进风口、补给水箱
配电控制柜 IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关
加热器 1.镍铬合金电热丝式加热器
2.加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器)
3.加热器功率:1.2KW
加湿器(仅湿热型) 1.外置可拆卸锅炉加湿方法
2.不锈钢铠装加热器
3.加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器)
4.水位控制装置,加热器防干烧装置,沉淀物收集装置,液位观察窗
5.加湿器功率:2.5KW
水路(仅湿热型) 1.补给水箱50L,含高低水位指示,可拆卸清洗
2.高效电磁挤压水泵,可连续运转5000H
4.高低温双水位电子液位开关,可防止误动作
5.缺水空焚超温保护+超低水位保护+供水超时,确保设备安全运行
电源线孔及排水孔 位于箱体背面
制冷系统
工作方式A 采用二级压缩
制冷压缩机 全封闭低噪音转子式压缩机
蒸发器 翅片管式换热器(兼做除湿器)
冷凝器 风冷式:翅片管式换热器。
节流装置 膨胀阀+毛细管
板式热交换器
(复叠式制冷系统采用)
不锈钢钎焊板式换热器
制冷机控制方式 1.控制系统根据试验条件自动调节制冷机运行最佳节能工况
2.蒸发器制冷量由控制系统驱动电磁阀切换
3.压缩机回气冷却回路
制冷剂 R404a/R23(臭氧耗损指数均为0,R23为复叠式制冷系统采用)
电气控制系统

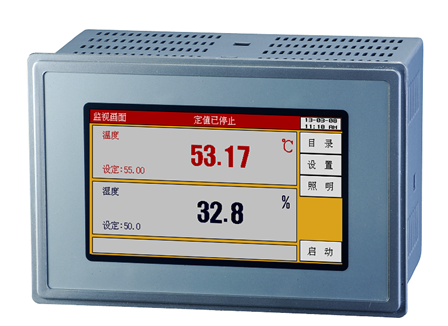

控制器
显示器 7英寸
运行方式 程序方式、定值方式
设定方式 中英文菜单(可自由选择),触摸屏方式输入
程序容量 HZMI880(触摸式)
1.程序:最大10组
2.段数:最大120段
3.循环数:最大可无限循环
设定范围 温度:根据设备的温度工作范围调整
分辨率 温度:0.1℃;时间:1min; 湿度:0.1%RH(温湿度试验设备)
输入 PT100白金热电阻
控制方式 1.抗积分饱和PID
2.BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制 (温度试验设备)
3.BTHC平衡调温调湿控制方式+DCC智能冷量控制+DEC智能电气控制(温湿度试验设备)
曲线记录功能 具有带电池保护的RAM,可保存设备的设定值、采样值及采样时刻的时间;最大记录时间为180天(当采样周期为60S时)
附属功能 1.故障报警及原因、处理提示功能
2.断电保护功能
3.上下限温度保护功能
4.日历定时功能(自动启动及自动停止运行)
5.自诊断功能。
温湿度测量 温度:PT100白金热电阻
湿度:干湿球温度计法(仅湿热型)
湿热系统供水(仅湿热型)
供水方式 水泵提升
供水装置位置 正面抽屉式水箱
储水箱容积 50L(手提式)
供水水质要求 电阻率≥500Ω·m
安全保护装置
制冷系统 1.压缩机过热
2.压缩机过流
3.压缩机超压
4.冷凝风机过热
加湿系统(仅湿热型) 1.加湿热管干烧
2.水位异常
3.供水超时
试验箱 1.可调式超温
2.空气调节通道极限超温
3.风机电机过热
其它 1.总电源相序和缺相保护(三相式电源适用)
2.过载及短路保护
3.箱体多次开门造成制冷系统故障报警保护
其他配置
电源线缆 380V  12KW
总电源开关 NFB断路器
运输 试验箱为整体式,整体运输
使用条件 由用户保证下列各项条件
安装场地 1.地面平整,通风良好
2.设备周围无强烈振动
3.设备周围无强电磁场影响
4.设备周围无易燃、易爆、腐蚀性物质和粉尘

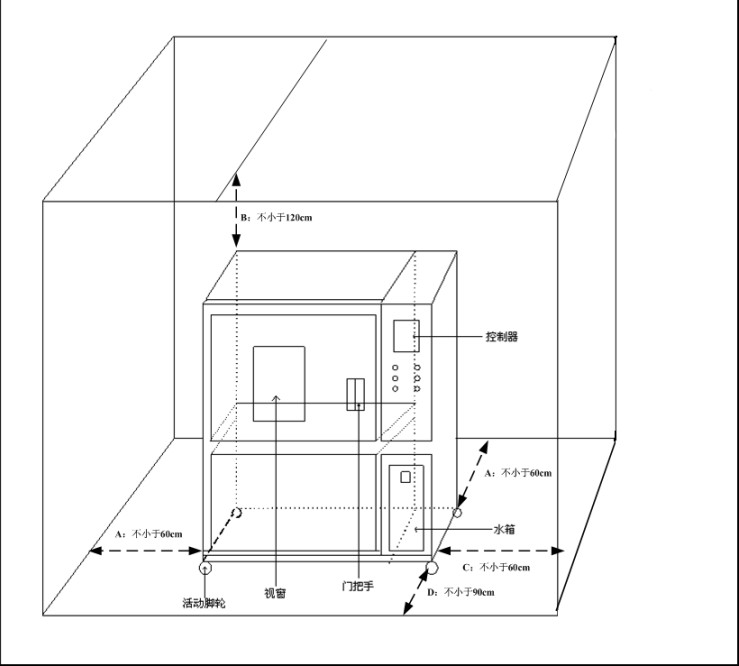

5.设备周围留有适当的使用及维护空间,如下图所示:

A:不小于60cm   B:不小于120cm  C:不小于60cm  D: 不小于120cm
环境条件 1.温度:5℃~35℃
2.相对湿度:≤85%
3.气压:86kPa~106kPa
自来水(仅限配纯水机的湿热型设备) 流量≥200kg/h,压力0.1MPa~0.25MPa
自来水符合GB 5749-1985 生活饮用水卫生标准
注:纯水机备DN15内螺纹接头



主要配置
序号 名称 数量 单位
1 控制器 1
2 热继电器 1
3 中间继电器 1
4 时间继电器 1
5 超温保护 1
6 温湿度传感器 1
7 照明灯 1
8 按钮开关 1
9 加热器(加温和加湿) 1
10 循环风机 1
11 风轮 1
12 水泵(恒温恒湿专用) 1
13 纯水装置(恒温恒湿专用) 1
14 多层真空玻璃视窗 1
15 高温线 1
16 电线电缆 1
17 压缩机 1
18 冷凝器 1
19 干燥过滤器 1
20 膨胀阀 1
21 电磁阀 1
22 蒸发器 1


可程式恒温恒湿试验箱功能   ----Product features

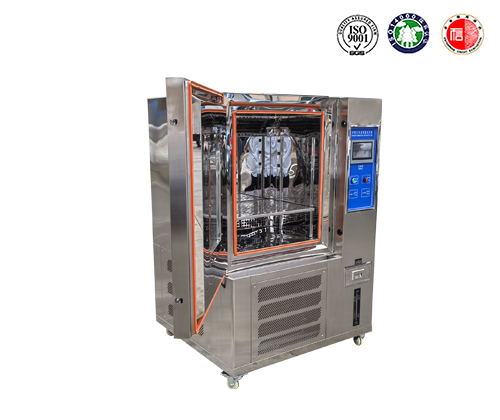

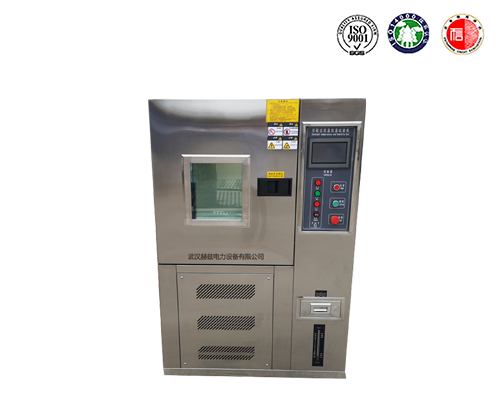

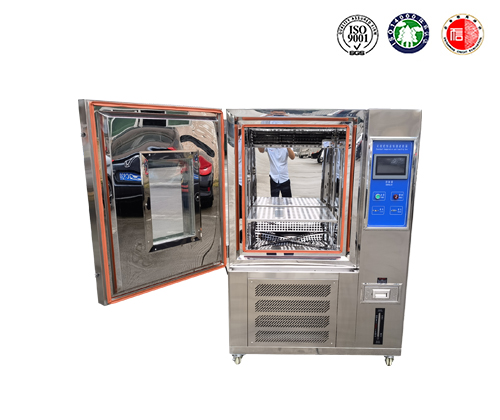

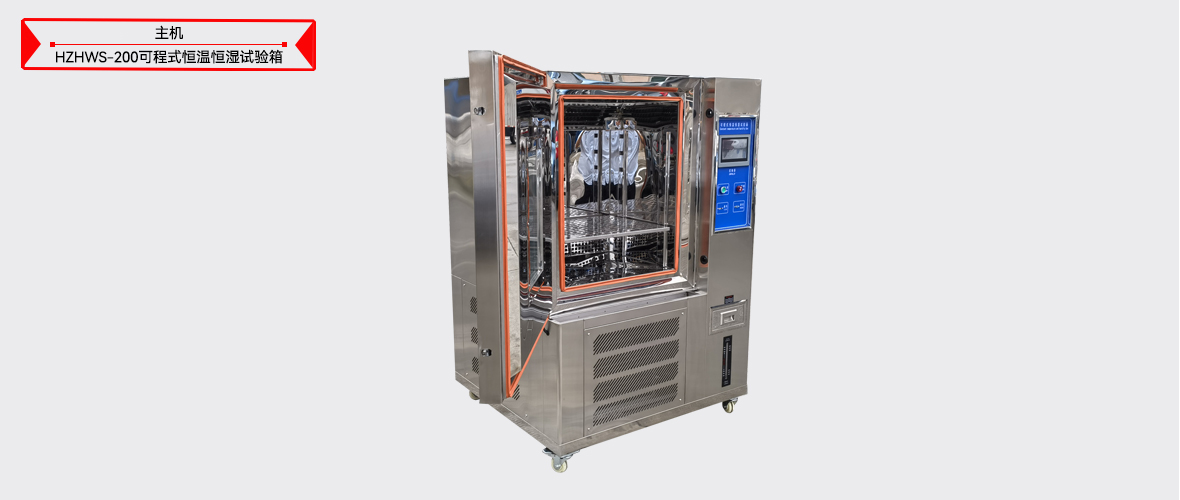

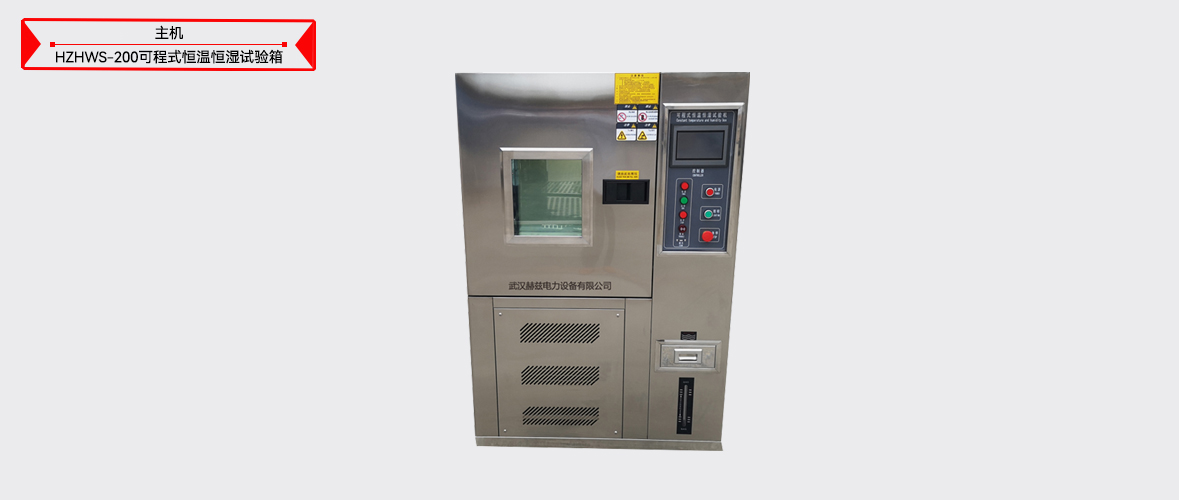

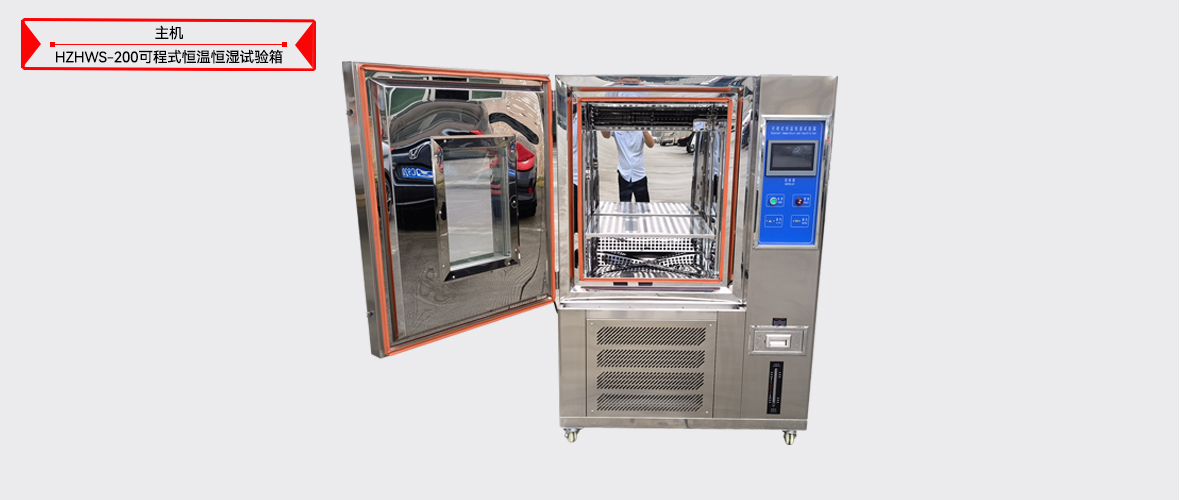

可程式恒温恒湿试验箱图片   ----Picture display



可程式恒温恒湿试验箱附件配件   --------Accessories

本产品HZHWS-200可程式恒温恒湿试验箱表详细清单请以说明书或代销合同为准

注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
图片可程式恒温恒湿试验箱附件...
