说明武汉赫兹电力设备有限公司承诺所售每一台「SF6气体泄漏在线监测报警系统」均为全新正品,
严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, SF6气体泄漏在线监测报警系统整机均享受质保(另约定的除外),
开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...
SF6气体泄漏在线监测报警系统简介 ----Product introduction
一、SF6气体泄漏的危害
二、SF6气体的防护
1、SF6气体的物理和化学性质
纯净的SF6气体无色、无味、无臭、不燃,在常温下化学性质稳定,属惰性气体。但在电力行业,由于六氟化硫气体(SF6)主要是作为绝缘和灭弧介质而广泛应用于高压开关及其设备,在断路器和GIS操作过程中,由于电弧、电晕、火花放电和局部放电、高温等因素影响下,SF6气体会进行分解,它的分解物遇到水分后会变成腐蚀性电解质,尤其是有些高毒性分解物,如SF4、S2F2、S2F10、SOF2、HF和SO2,它们会刺激皮肤、眼睛、粘膜,如果吸入量大,还会引起头晕和肺水肿,甚至致人死亡。
2、SF6开关室发生泄漏的危害
安装SF6高压设备的室内空间一般都较密闭,一旦发生SF6气体泄漏,由于空气流通极其缓慢,毒性分解物在室内沉积,不易排出,从而对进入SF6开关室的工作人员产生极大的危险。而且,由于SF6气体的比重较O2大,当发生SF6气体泄漏时,SF6气体将在低层空间积聚,造成局部缺氧,使人窒息。另一方面,由于SF6气体本身无色无味,发生泄漏后不易让人察觉,这就增加了对进入泄漏现场工作人员的潜在危险性,严重威胁人员的安全和健康,甚至造成恶性事故。
3、SF6气体的安全浓度
根据美国和前苏联的化学防护科学家的研究,结果表明,人在存在纯净SF6气体环境中工作,皮肤暴露在SF6气体中连续8个小时,所能承受的最高SF6气体含量为1000*10-6(即1000ppm)。在这个浓度下,不会对人的生命健康产生危险和长期影响。我国《国家电网公司电力安全工作规程》援引此项研究结果,将1000*10-6确定为在SF6开关室允许存在SF6气体的安全警界线,超过此浓度,监测报警装置应自动启动风机并报警。
纯净的SF6气体无色、无味、无臭、不燃,在常温下化学性质稳定,属惰性气体。但在电力行业,由于六氟化硫气体(SF6)主要是作为绝缘和灭弧介质而广泛应用于高压开关及其设备,在断路器和GIS操作过程中,由于电弧、电晕、火花放电和局部放电、高温等因素影响下,SF6气体会进行分解,它的分解物遇到水分后会变成腐蚀性电解质,尤其是有些高毒性分解物,如SF4、S2F2、S2F10、SOF2、HF和SO2,它们会刺激皮肤、眼睛、粘膜,如果吸入量大,还会引起头晕和肺水肿,甚至致人死亡。
2、SF6开关室发生泄漏的危害
安装SF6高压设备的室内空间一般都较密闭,一旦发生SF6气体泄漏,由于空气流通极其缓慢,毒性分解物在室内沉积,不易排出,从而对进入SF6开关室的工作人员产生极大的危险。而且,由于SF6气体的比重较O2大,当发生SF6气体泄漏时,SF6气体将在低层空间积聚,造成局部缺氧,使人窒息。另一方面,由于SF6气体本身无色无味,发生泄漏后不易让人察觉,这就增加了对进入泄漏现场工作人员的潜在危险性,严重威胁人员的安全和健康,甚至造成恶性事故。
3、SF6气体的安全浓度
根据美国和前苏联的化学防护科学家的研究,结果表明,人在存在纯净SF6气体环境中工作,皮肤暴露在SF6气体中连续8个小时,所能承受的最高SF6气体含量为1000*10-6(即1000ppm)。在这个浓度下,不会对人的生命健康产生危险和长期影响。我国《国家电网公司电力安全工作规程》援引此项研究结果,将1000*10-6确定为在SF6开关室允许存在SF6气体的安全警界线,超过此浓度,监测报警装置应自动启动风机并报警。
二、SF6气体的防护
1、及时发现SF6气体泄漏
及时发现SF6气体泄漏,是开展SF6气体泄漏防范工作的第一步。目前,有两种方法可以发现SF6气体泄漏。一是安装于SF6开关设备上的密度继电器,二是安装在SF6开关设备附近的SF6气体监测传感器。由于密度继电器一般均以MPa为计量单位,1000*10-6的SF6气体浓度对于密度继电器来说,根本无法在表上得以显示,因此用密度继电器来监测SF6气体泄漏,主要是从设备安全运行上来考虑,避免SF6设备中由于SF6气体泄漏致使压力过低而对设备造成的危险。SF6气体监测传感器(SQ系列)由于可以发现微量的SF6气体泄漏,不仅满足安规对SF6气体监测浓度的要求,保护现场工作人员的安全健康,而且由于能及时发现SF6设备发生泄漏,对设备安全运行也能起到预警作用,提高设备安全运行水平。
2、安装氧气体监测传感器,防止窒息
发生SF6气体泄漏时,由于SF6气体较空气重,一般往室内空间低层积聚,造成局部缺氧。尤其是有地下电缆层、地下电缆沟的情况下,由于空气流通更缓慢,窒息危险就更大。安装氧气体传感器,能及时发现危险,及时报警。
3、加强通风,及时报警
发生SF6气体泄漏时,加强通风一是能稀释环境中SF6气体浓度,二是进行换气后,能增加氧含量。另外,及时发SF6气体泄漏报警信号,能使工作人员及时采取有效措施排除故障,防止盲目、甚至无防备地进入事故现场,保障人员安全。
及时发现SF6气体泄漏,是开展SF6气体泄漏防范工作的第一步。目前,有两种方法可以发现SF6气体泄漏。一是安装于SF6开关设备上的密度继电器,二是安装在SF6开关设备附近的SF6气体监测传感器。由于密度继电器一般均以MPa为计量单位,1000*10-6的SF6气体浓度对于密度继电器来说,根本无法在表上得以显示,因此用密度继电器来监测SF6气体泄漏,主要是从设备安全运行上来考虑,避免SF6设备中由于SF6气体泄漏致使压力过低而对设备造成的危险。SF6气体监测传感器(SQ系列)由于可以发现微量的SF6气体泄漏,不仅满足安规对SF6气体监测浓度的要求,保护现场工作人员的安全健康,而且由于能及时发现SF6设备发生泄漏,对设备安全运行也能起到预警作用,提高设备安全运行水平。
2、安装氧气体监测传感器,防止窒息
发生SF6气体泄漏时,由于SF6气体较空气重,一般往室内空间低层积聚,造成局部缺氧。尤其是有地下电缆层、地下电缆沟的情况下,由于空气流通更缓慢,窒息危险就更大。安装氧气体传感器,能及时发现危险,及时报警。
3、加强通风,及时报警
发生SF6气体泄漏时,加强通风一是能稀释环境中SF6气体浓度,二是进行换气后,能增加氧含量。另外,及时发SF6气体泄漏报警信号,能使工作人员及时采取有效措施排除故障,防止盲目、甚至无防备地进入事故现场,保障人员安全。
SF6气体泄漏在线监测报警系统参数 ----Technical parameter
一、主机
1、SF6气体泄漏监测报警装置
1)技术特性:具备SF6气体、氧气体、温湿度检测、报警功能;10.1寸LED液晶屏显示;具备常开触点和通过RS485/232数据上传功能。
2)外形尺寸:410*350*70(长*宽*厚)
3)选型建议:能适应监测面积较大、安装变送器数量较多的场合;应用数据远传功能,即使变电站无人值守,也同样可以了解现场情况。适合各种电压变电站使用。
4)参数规格配备表
二、四合一变送器
1、HZ-40 SF6,O2,温湿度四合一气体监测变送器
1)技术特性:内含SF6气体、氧气体,温湿度传感器,实时在线检测环境中SF6、氧气含量、温湿度,采集数据后根据主机指令上传至主机,并由主机进行显示、分析和处理。
2)外形尺寸:160*91*50(长*宽*厚)
附件
1、HZC-3风机控制器
1)技术特性:根据主机控制信号,控制三相风机启动和停止。
2)控制功率:380V,25A
3)外形尺寸:250*200*150(长*宽*厚)
2、HZXP-10SF6气体监测报警显示屏
1)技术特性:根据主机控制信号,LED显示现场监测状况,并能与人体感应结合后自动进行语音提示。
2)安装方式:壁挂式安装,一般安装在各监测区域入口处。
3)外形尺寸:680*150*45(长*宽*厚)。
1、SF6气体泄漏监测报警装置
1)技术特性:具备SF6气体、氧气体、温湿度检测、报警功能;10.1寸LED液晶屏显示;具备常开触点和通过RS485/232数据上传功能。
2)外形尺寸:410*350*70(长*宽*厚)
3)选型建议:能适应监测面积较大、安装变送器数量较多的场合;应用数据远传功能,即使变电站无人值守,也同样可以了解现场情况。适合各种电压变电站使用。
4)参数规格配备表
配备 | |
主要技术参数 | |
电源 | AC/DC185~265V |
SF6气体泄漏监测报警限 | 1-1500ppm,误差<0.1% |
氧气浓度检测范围 | 1.0~25.0%,误差<0.5% |
缺氧报警限 | 18% |
温度检测和显示范围 | -20~99℃ |
湿度检测和显示范围 | 0~99%RH |
报警输出电压 | 24V |
风机输出电压 | 24V |
风机控制器触点功率 | 380V,25A(默认) |
最多连接变送器数 | 不限 |
安装方式 | 壁挂式 |
智能人性化功能 | |
SF6气体泄漏报警点用户设置 | 有 |
缺氧报警点用户设置 | 有 |
单色LCD显示屏 | 有 |
10.1寸LED液晶屏 | 有 |
人体感应后自动进行语音提示 | 有 |
报警时自动启动风机 | 有 |
定时排风功能(N次) | 有 |
强制排风功能 | 有 |
远动排风功能 | 有 |
数据通信 | |
历史记录存储及查询 | 有 |
报警触点输出(常开) | 有 |
RS485接口数据上传 | 有 |
RS232接口数据上传 | 有 |
二、四合一变送器
1、HZ-40 SF6,O2,温湿度四合一气体监测变送器
1)技术特性:内含SF6气体、氧气体,温湿度传感器,实时在线检测环境中SF6、氧气含量、温湿度,采集数据后根据主机指令上传至主机,并由主机进行显示、分析和处理。
2)外形尺寸:160*91*50(长*宽*厚)
附件
1、HZC-3风机控制器
1)技术特性:根据主机控制信号,控制三相风机启动和停止。
2)控制功率:380V,25A
3)外形尺寸:250*200*150(长*宽*厚)
2、HZXP-10SF6气体监测报警显示屏
1)技术特性:根据主机控制信号,LED显示现场监测状况,并能与人体感应结合后自动进行语音提示。
2)安装方式:壁挂式安装,一般安装在各监测区域入口处。
3)外形尺寸:680*150*45(长*宽*厚)。
SF6气体泄漏在线监测报警系统功能 ----Product features
一、先进技术
1、高性能处理器
采用A33四核CortexTM-A7处理器,实时高速的进行数据及报警处理。
2、10.1寸彩色触摸屏同步显示
10.1寸彩色触摸屏,友好的人机界面,美观大方,实时显示数据、运行状态一目了然。智能化操作界面,操作简单。
3、早期现场报警
产品具有微量监测技术,能发出早期现场警报,指示气体泄漏位置,及时通知危险地点内人员疏散,并自动启动风机通风,寻找及消除泄漏源,保护运行设备。
4、多重检测功能齐全
具有同时对SF6气体、氧气、温湿度含量检测功能,集四种数据为一体,完全符合《国家电网公司电力安全工作规程》和《国家电网公司十八项电网重大反事故措施》的要求。
5、SF6气体泄漏监测报警点可由用户自行设定
SF6气体泄漏监测报警点可由用户根据需要自行在1~1500ppm之间设定。
6、现场总线设计
一根电缆连接所有变送器和主机,可分立可组合,具有很高的现场适应性。
7、多点组网检测
不限监测点同时检测,满足大工程项目需要,提高检测可靠性。
8、远程通信
可以通过RS485总线,标准通讯协议,将数据远传送到远动控制中心,控制中心也可以直接远距离查询、控制监控系统。
9、海量历史数据记录
二、质量可靠
1、先进的气体传感器
采用瑞士进口红外气体传感器光源,最小能检测到环境中10ppm的SF6气体,报警误差<1%,氧气报警误差<0.5%。
2、精选优质元器件
关键元器件和集成电路均采用工业级、甚至军级产品,大大提高产品在不同环境条件下的适应能力,提高了产品质量。
3、系统寿命升级
技术优化,升级最新工业级元器件,及进口传感器,大大增加系统及传感器使用寿命,并提高了SF6传感器的精准度,完全实现客户实时在线监测的需求,保障人员安全
4、多重检测,严格测试
每一款产品,均经过长时间老化后,再由车间、测试、检验多重检测,严格测试,保证产品长久使用质量。
三、人性化设计
1、大屏液晶显示同步显示监测数据
10.1寸液晶显示屏,友好的人机界面,美观大方,实时显示数据、运行状态一目了然。
2、宽电压设计,方便现场使用
AC185~265V、DC110V/220V电压适应,满足现场不同电源要求。
3、人体感应设计
人体感应设计,能自动显示、语音提示和报警,加强了现场工作人员的直观感觉。
1、高性能处理器
采用A33四核CortexTM-A7处理器,实时高速的进行数据及报警处理。
2、10.1寸彩色触摸屏同步显示
10.1寸彩色触摸屏,友好的人机界面,美观大方,实时显示数据、运行状态一目了然。智能化操作界面,操作简单。
3、早期现场报警
产品具有微量监测技术,能发出早期现场警报,指示气体泄漏位置,及时通知危险地点内人员疏散,并自动启动风机通风,寻找及消除泄漏源,保护运行设备。
4、多重检测功能齐全
具有同时对SF6气体、氧气、温湿度含量检测功能,集四种数据为一体,完全符合《国家电网公司电力安全工作规程》和《国家电网公司十八项电网重大反事故措施》的要求。
5、SF6气体泄漏监测报警点可由用户自行设定
SF6气体泄漏监测报警点可由用户根据需要自行在1~1500ppm之间设定。
6、现场总线设计
一根电缆连接所有变送器和主机,可分立可组合,具有很高的现场适应性。
7、多点组网检测
不限监测点同时检测,满足大工程项目需要,提高检测可靠性。
8、远程通信
可以通过RS485总线,标准通讯协议,将数据远传送到远动控制中心,控制中心也可以直接远距离查询、控制监控系统。
9、海量历史数据记录
二、质量可靠
1、先进的气体传感器
采用瑞士进口红外气体传感器光源,最小能检测到环境中10ppm的SF6气体,报警误差<1%,氧气报警误差<0.5%。
2、精选优质元器件
关键元器件和集成电路均采用工业级、甚至军级产品,大大提高产品在不同环境条件下的适应能力,提高了产品质量。
3、系统寿命升级
技术优化,升级最新工业级元器件,及进口传感器,大大增加系统及传感器使用寿命,并提高了SF6传感器的精准度,完全实现客户实时在线监测的需求,保障人员安全
4、多重检测,严格测试
每一款产品,均经过长时间老化后,再由车间、测试、检验多重检测,严格测试,保证产品长久使用质量。
三、人性化设计
1、大屏液晶显示同步显示监测数据
10.1寸液晶显示屏,友好的人机界面,美观大方,实时显示数据、运行状态一目了然。
2、宽电压设计,方便现场使用
AC185~265V、DC110V/220V电压适应,满足现场不同电源要求。
3、人体感应设计
人体感应设计,能自动显示、语音提示和报警,加强了现场工作人员的直观感觉。

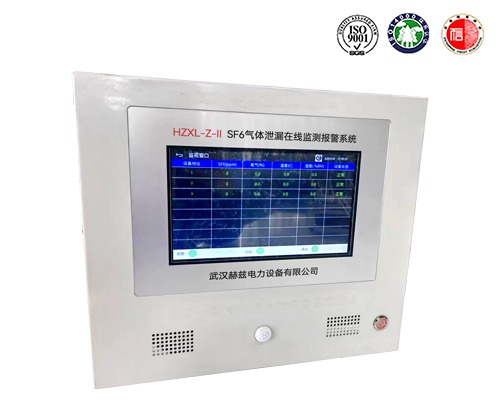

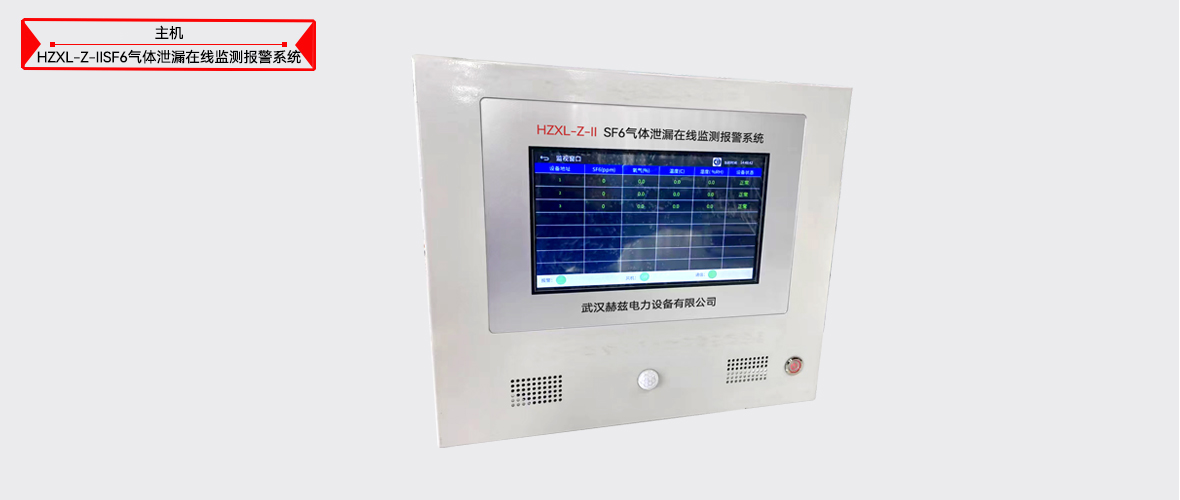

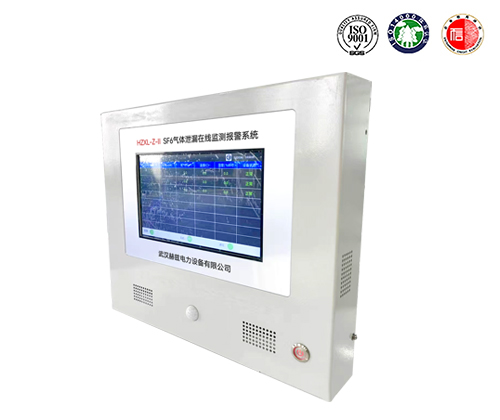

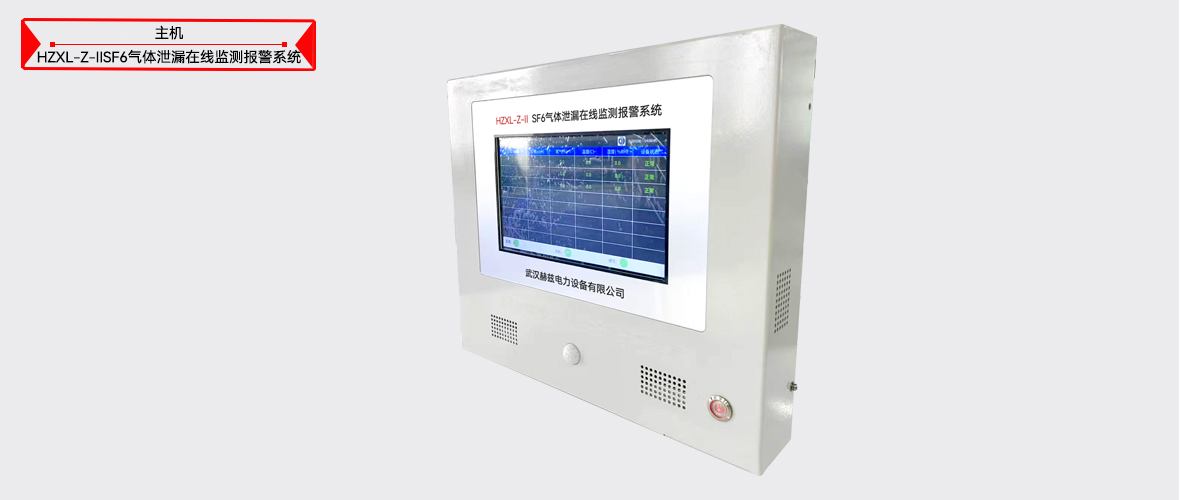

SF6气体泄漏在线监测报警系统图片 ----Picture display
SF6气体泄漏在线监测报警系统附件配件 --------Accessories
本产品HZXL-Z-IISF6气体泄漏在线监测报警系统表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知图片SF6气体泄漏在线监测报警系统附件...
