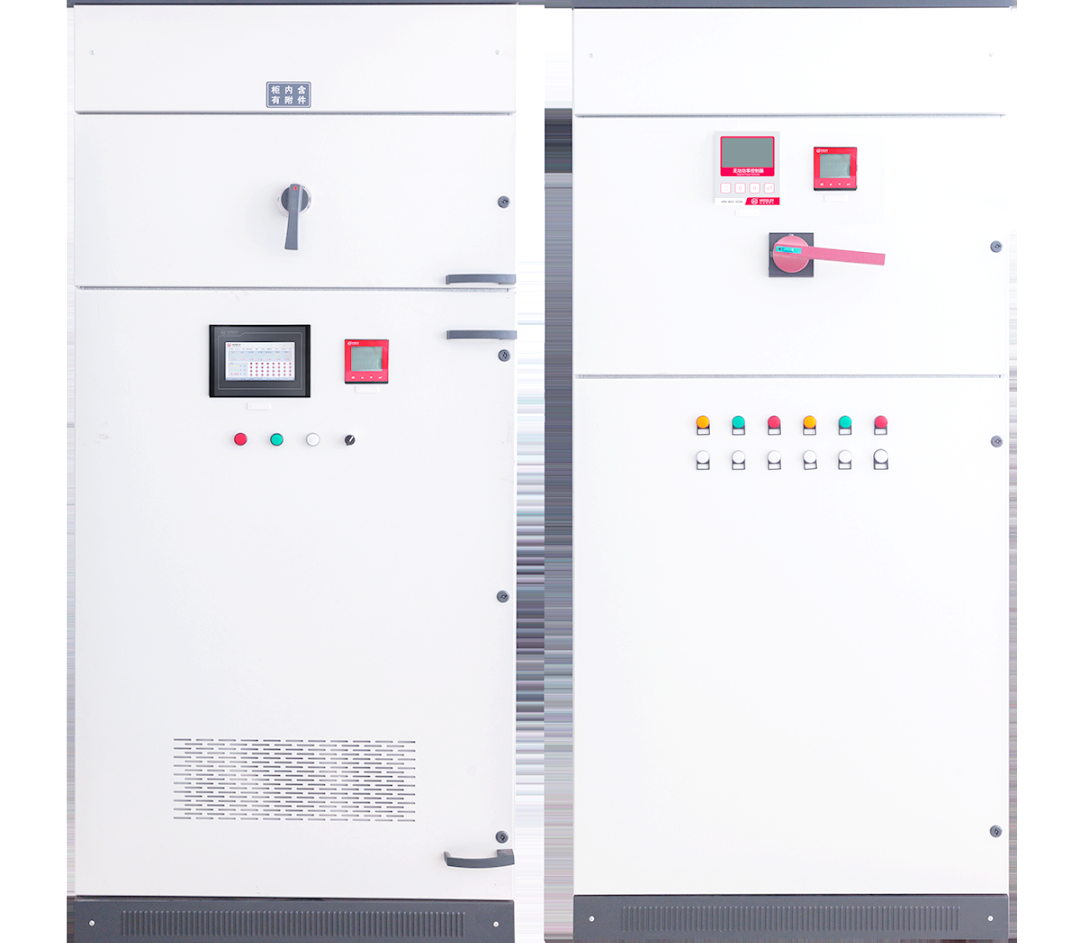

无功补偿柜和电容补偿柜的区别、特点及应用场景详解

在电力系统中，感性负载的广泛应用导致无功功率损耗与功率因数降低的问题日益突出，而无功功率补偿柜正是解决这一难题的关键设备。本文从原理出发，深入剖析无功功率补偿柜如何利用容性设备抵消感性无功，提升功率因数；详细拆解其主电路、控制电路、保护电路与测量显示电路的构造及功能。同时，结合实际应用场景，介绍不同补偿位置、容量、控制方式的方案类型，以及系统电压、频率、补偿容量等核心技术参数的设计要点。更针对电容器组、断路器、接触器等元件，提供选型计算与应用指导，助力读者全面掌握无功功率补偿柜从原理到设计的全流程知识 。 #01 无功补偿柜与电容补偿柜的工作原理解析

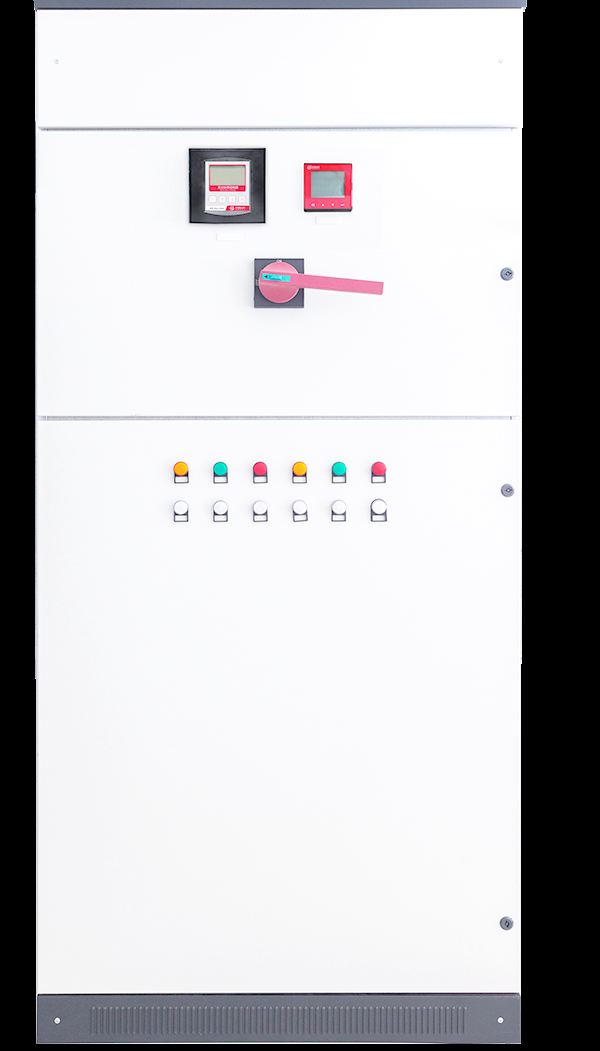

无功补偿柜的核心工作原理是通过并联连接不同类型的电抗器，包括感性电抗器和容性电抗器，来实现对无功功率的有效补偿。感性电抗器通过储存电能的方式提供无功功率，而容性电抗器则通过吸收电能来提供相应的无功功率。补偿柜会依据电力系统的实际运行状况，精心选择合适的电抗器组合，从而确保无功功率的平衡与稳定。 电容补偿柜的运作原理是串联连接电容器，利用其容性特性来提供必要的无功功率。通过精细控制电容器的投入与切除，电容补偿柜能够实时调整无功功率的平衡，以满足电力系统的需求。
#02 无功补偿柜的核心作用
无功补偿柜的核心作用在于优化电力系统的功率因数，进而降低系统在无功功率方面的损耗。通过这一功能，电力系统的效率和稳定性都能得到显著提升。此外，电容补偿柜还兼具谐波过滤的重要作用。由于电容器能有效吸收和滤波谐波电流，因此该设备能助力减少电力系统中的谐波污染，并确保其他设备免受谐波的干扰。 在电力系统中，无功补偿柜不仅优化了功率因数，减少了无功功率损耗，还为社区提供了实质性的服务。通过其独特的功能，电力系统的效率和稳定性得到显著提升，进而保障了社区电力供应的可靠性。同时，电容补偿柜在谐波过滤方面的作用也功不可没，有效减少了谐波污染，确保了社区内其他电力设备的正常运行。
#03 无功补偿柜的应用领域
无功补偿柜的应用广泛，涵盖工业生产、商业建筑及公共事业等多个领域。特别是在大型电动机负载沉重、无功功率需求量大的环境下，其作用更为显著。通过提升电力系统的功率因数，无功补偿柜不仅有助于减少电费开支，还能确保电力设备的稳定运行。
此外，电容补偿柜在消除功率因数下降和谐波干扰方面也发挥着重要作用。在电力系统中，它能够降低电力设备的额外损耗，进而提升电网的运行效率。同时，在工业领域，电容补偿柜通过减少谐波污染，有效延长了设备的使用寿命并提高了其可靠性。
#04 无功补偿柜优缺点分析
无功补偿柜以其结构简单、价格亲民而受到青睐，它能有效改善功率因数，为电力系统带来诸多益处。但值得注意的是，其使用的无感性电抗器会产生一定磁感应强度，可能对周围设备造成干扰。
电容补偿柜则能提供迅速且精准的无功功率补偿，并具备良好的谐波滤波效果。不过，电容器因自身材质和使用寿命问题，长期使用后可能面临老化甚至破裂的风险。因此，在选择时，客户可以考虑选用质量上乘的电力电容器，例如采用填充氮气技术的进口产品，以确保使用安全。
综上所述，无功补偿柜与电容补偿柜在无功补偿领域各自扮演着重要角色。它们不仅具有不同的工作原理和功能特点，而且适用于不同的应用场景。在电力系统的实际运行中，根据具体需求选择合适的补偿方式至关重要，这直接关系到电力系统的运行效率和稳定性。
#05 无功功率补偿柜设计的关键技术参数与设计依据 无功功率补偿柜设计时，有几个关键参数和依据需要弄明白：
电压匹配：要和电网电压一致（比如常见的 400V、690V 或 10kV），电压波动范围会影响电容选择，像三相电通常按 380V 上下浮动 10% 来设计。
频率标准：国内电网一般是 50Hz，如果用到变频设备，可能需要兼容 60Hz 的频率。
补偿容量计算：根据负载的功率因数算需要补多少无功功率，公式是 Qc = P×(tanφ₁-tanφ₂)，补偿范围一般在 10~1000kvar，而且要分成多档来控制投切。
不同负载怎么选开关：像风机、水泵这类稳定负载，用接触器控制就行；但冲床、焊机这种冲击性强的负载，得用晶闸管才能快速反应，比如焊机要求开关响应时间不超过 10 毫秒。

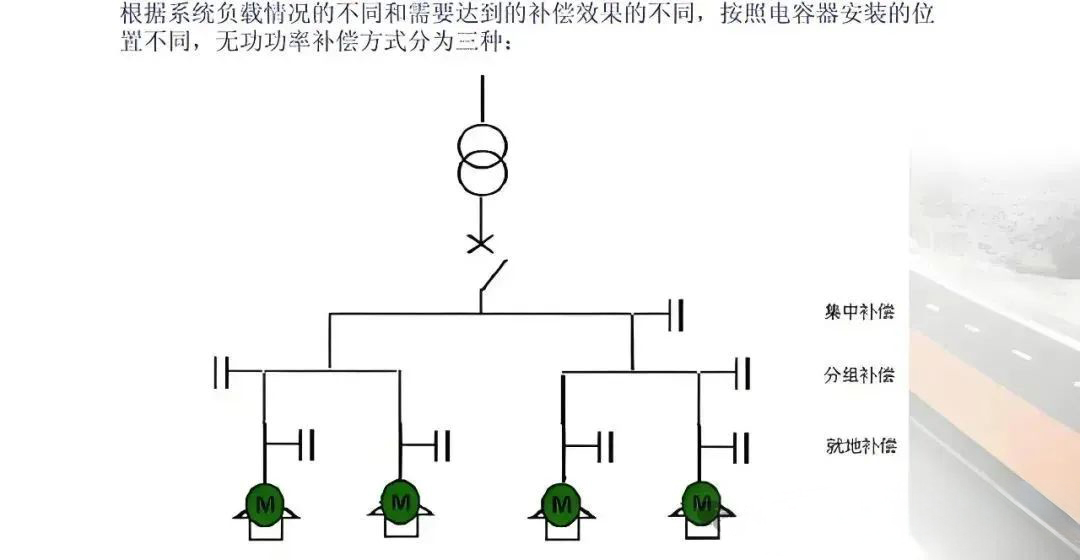

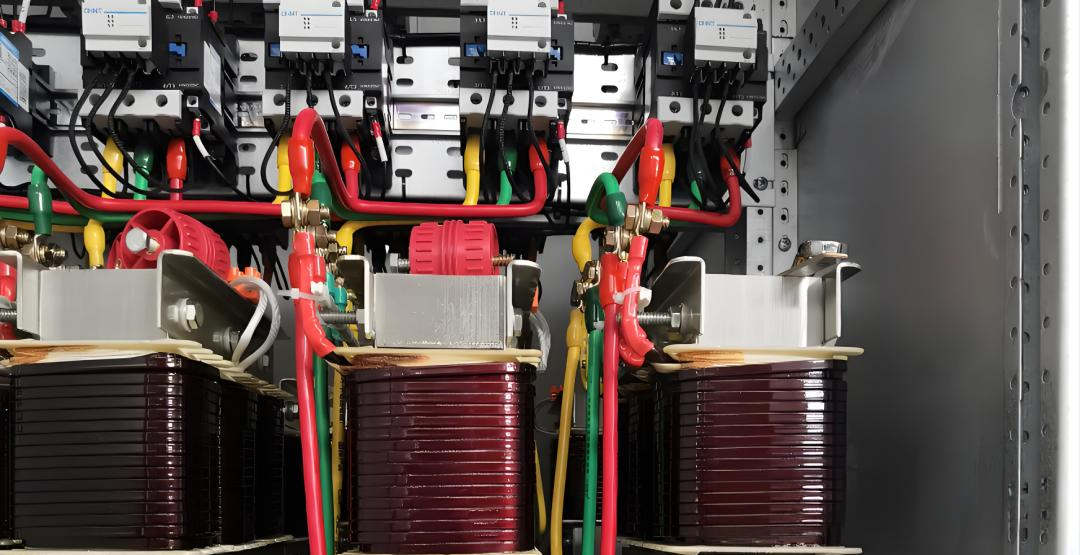

谐波处理：如果电路里谐波多，就得加电抗器：
5 次谐波选 5.67% 电抗率的电抗器；
3 次谐波要选 12%~14% 电抗率的；
像电弧炉这种谐波特别严重（THD 超过 20%）的，就得用 14% 电抗率的电抗器。
功率因数目标：
一般设定在 0.95~0.98 比较合适，补太高容易导致电压过高，工业上考核标准通常是 0.92。
环境要求：
温度：电容器很怕热，温度每升高 10℃，寿命就会减半，所以需要强制风冷，风量至少保证 3 立方米每分钟每千乏，工作温度最好控制在 - 25℃到 + 45℃，温度太高就得降功率使用。
海拔：海拔每升高 1000 米，设备容量就得降低 10%，一般按海拔 2000 米以下设计。
防护等级：户外用的柜子要防尘防水，至少达到 IP55；室内用的 IP30 就行。 #06 电容器组容量计算与选型

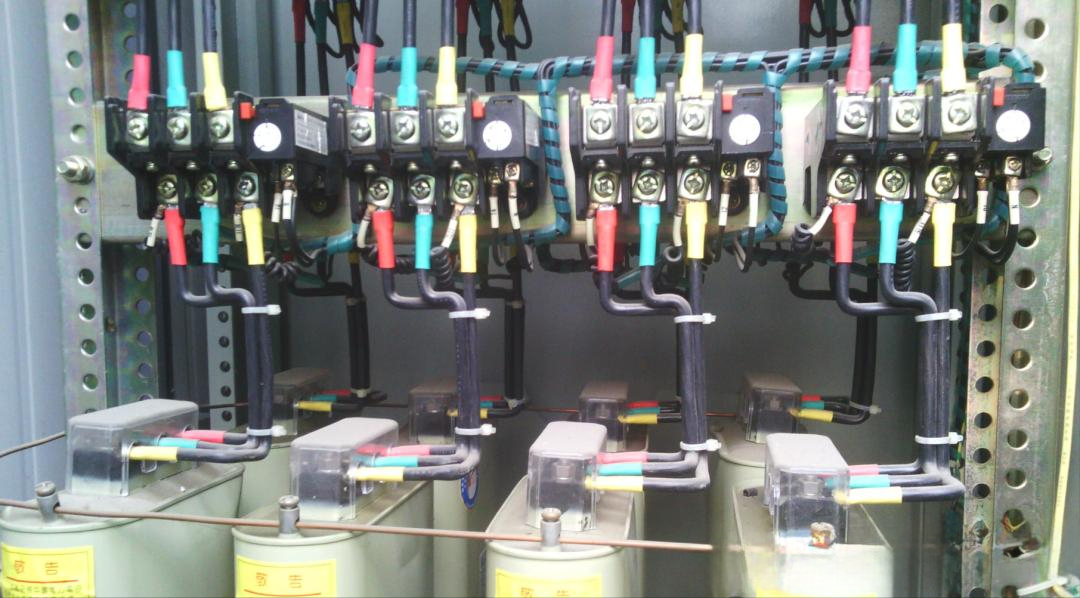

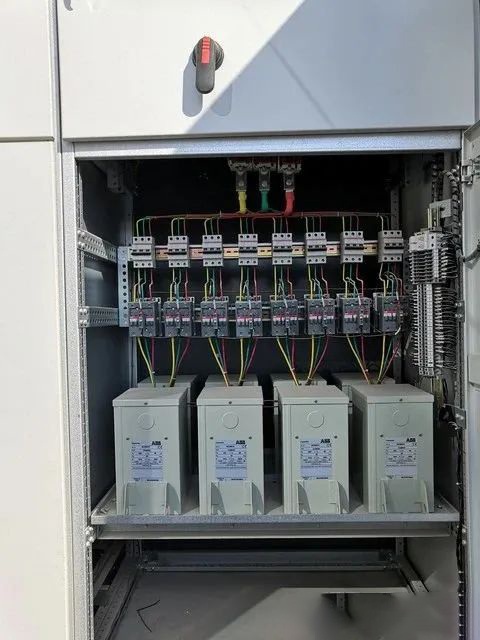

电容器组的设计怎么算：比如一个系统总功率是 1000KW，用的是 400V 低压电，按规范需要补偿 30% 的无功功率，那就是 1000KW×30%=300 千乏。如果把这 300 千乏分成 10 组电容器，每组就是 300÷10=30 千乏，所以这个补偿柜就需要 10 个 30 千乏的电容器组成。
选电容器电压时，得比系统电压高一点，比如系统是 400V，就选 0.45kV 或 0.48kV 的，这样能扛住谐波或电压波动，更耐用。 断路器和接触器怎么选？
断路器的大小，按电容器额定电流的 1.8 到 2.5 倍来挑。
接触器则按额定电流的 1.4 到 1.6 倍选。
电抗器怎么配？
如果电路里 5 次谐波多（比如电流中 15% 是 5 次谐波），就用 5.67% 电抗率的电抗器，而且这时候电容器电压得从 400V 换成 450V，避免被谐波 “冲坏”。
要是 3 次谐波多，就用 12%~14% 电抗率的电抗器，电抗器的谐振频率要避开电网常见频率（比如 350Hz 避开 300Hz，204Hz 避开 150Hz），防止共振出问题。
投切开关怎么挑？
风机、水泵这类慢悠悠的负载，用接触器就行（反应速度 200 毫秒，便宜）。
冲床、点焊机这种 “暴脾气” 负载，必须用晶闸管（10 毫秒内响应，贵但快）。
要是负载又有稳定的又有冲击的，就用复合开关（50 毫秒响应，价格中等）。
电容类型怎么选？
普通工厂用 “自愈式低压电力电容器”，实惠耐用。
数据中心这种对电质量要求高的地方，用 “智能型电容器”，能精准控制。
谐波特别多的车间（比如钢铁厂），就用 “一体式智能滤波电容器”，根据谐波类型选电抗率（比如 3 次谐波用 14% 电抗率的），一边补无功一边滤谐波。
