从分类到选型，母线槽应用的关键门道

在高楼大厦和工厂里，电力的传输分配可离不开一个 “得力助手”—— 母线槽。它是把铜或铝做成导电的部分，再用不会燃烧的绝缘材料撑起来，最后塞进金属槽里，就这样成了新型的输电装置。
以前，大家给电路接线都是把电线穿进管子里，施工的时候特别麻烦，又费时间又费力气。要是哪天需要改改配电系统，那难度别提多大了，基本就是 “不可能完成的任务”。但母线槽就不一样，调整起来轻松简单，而且装在建筑里不占地方，还能让建筑看起来更整洁美观，所以现在它成了电气设备和电力系统里必不可少的存在。
这么实用的母线槽到底有哪些种类？咱们在实际使用中又该怎么选择的呢？这就带大家一探究竟！ #01 低压配电干线系统中母线槽的分类与应用
建筑电气低压配电设计中，母线槽是低压配电干线系统中重要的组成部分。
依据国标GB7251.6-2015《低压成套开关设备和控制设备 第6部分：母线干线系统（母线槽）》对母线槽的定义如下：

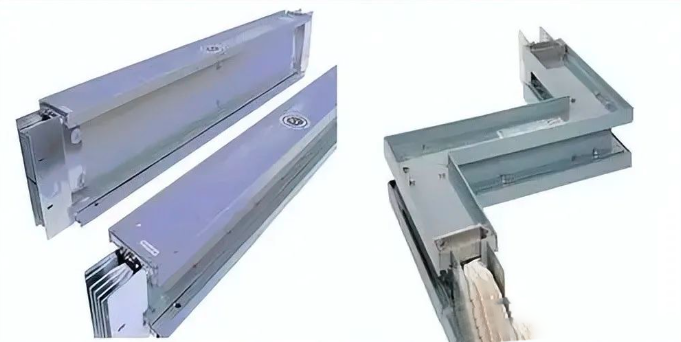

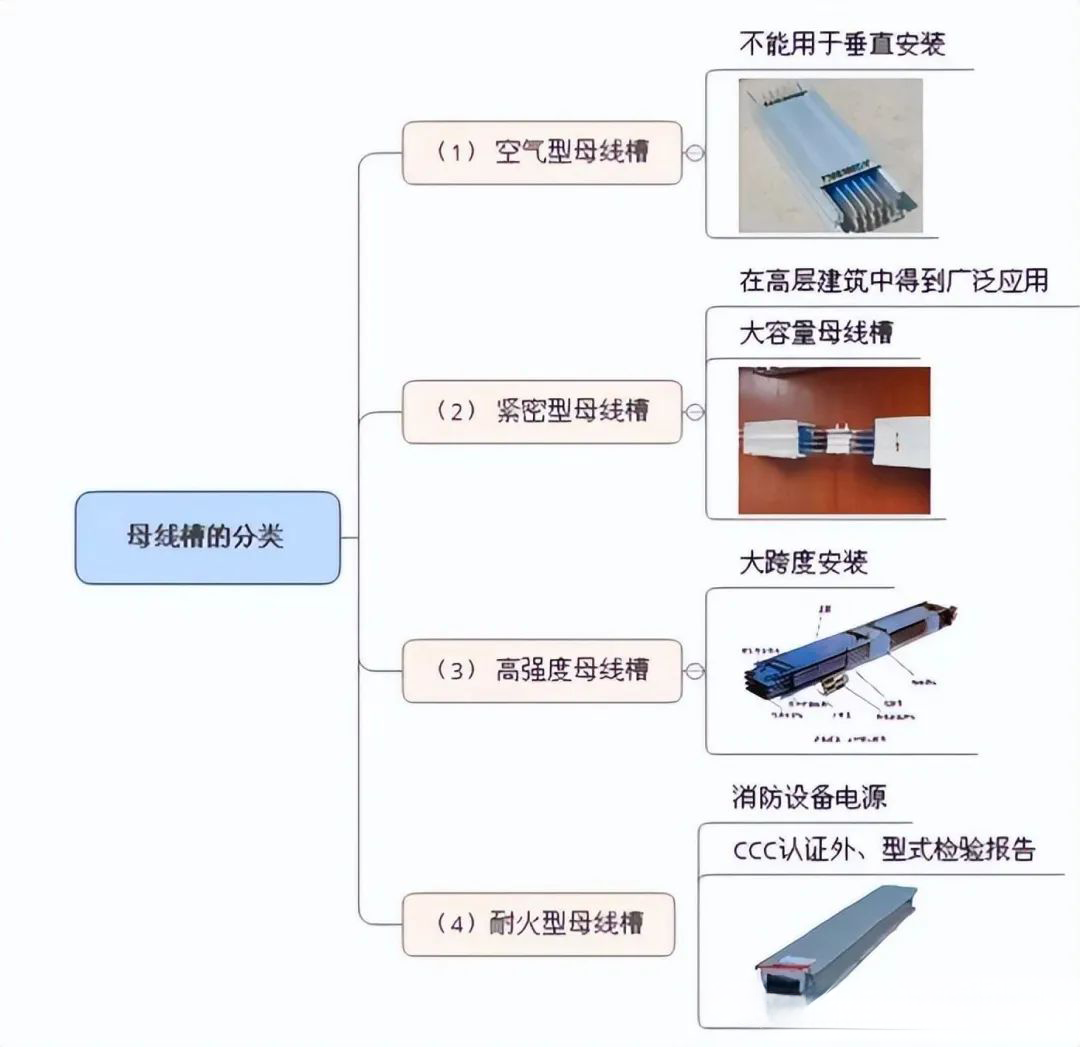

母线槽（busways）：为所有类型的负载配电和控制电能，适用于工业、商业和类似用途，导体系统形成的封闭成套设备。该导体系统由管道、槽或相似外壳中绝缘材料间隔和支撑的母线构成。 母线槽按结构分类常用的主要分为两大类：空气型和密集型。
■空气型母线槽：母线间靠空气绝缘，再用金属壳体把母线连同母线的绝缘体全部保护成一体而形成的母线槽。空气型母线槽由于依靠空气对流来散热，所以散热效果较差，因此适合小规格电流供电使用。

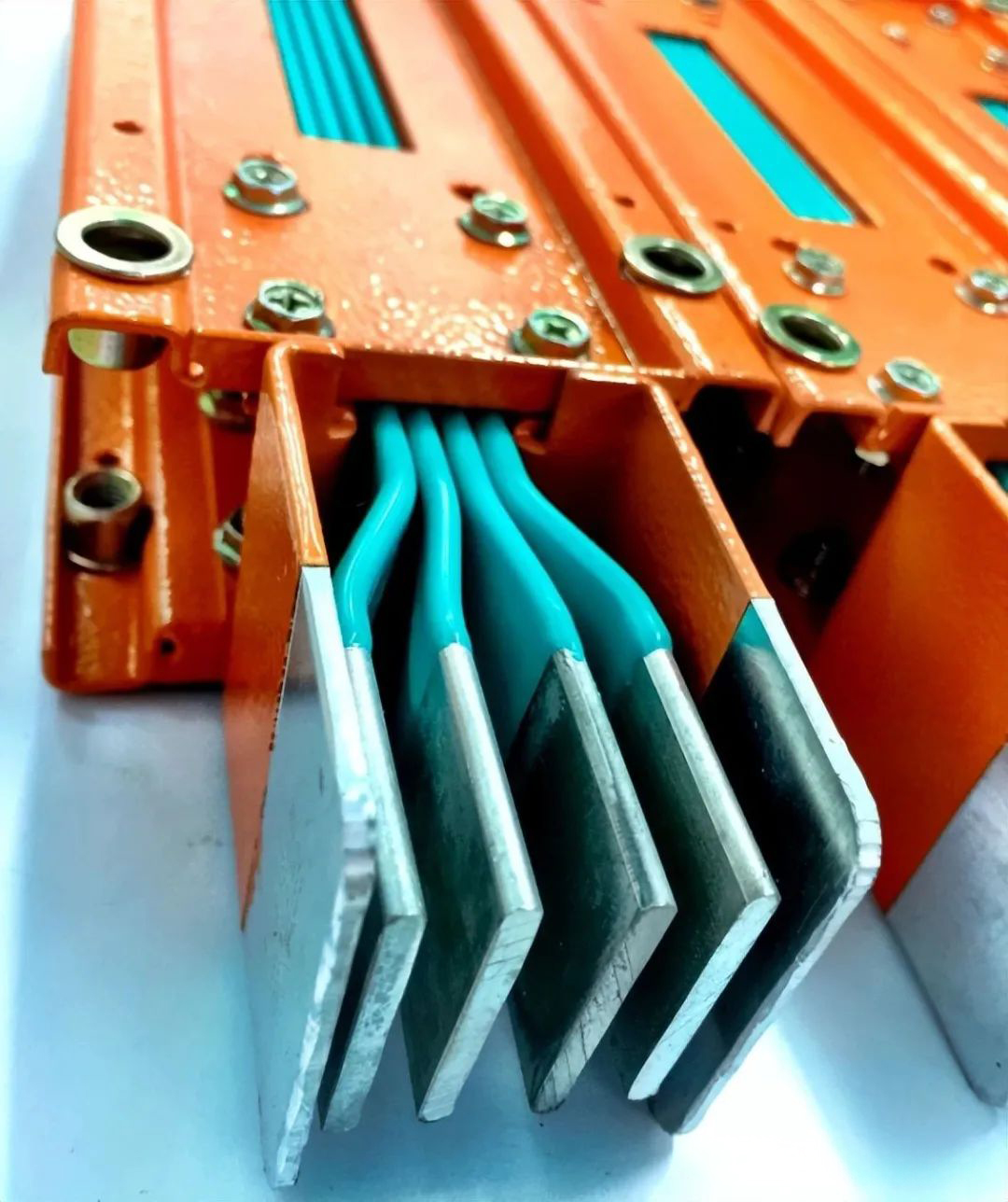

■密集型母线槽：用固体绝缘材料把每根母线包裹后紧密合成一体，再用金属外壳保护而形成的母线槽。由于密集型母线槽靠传导散热，散热效果与空气绝缘母线槽相比就大大提高了，因此适合大规格电流供电使用。母线槽按不同场所的使用用途分类主要分为三大类：普通母线槽、阻燃母线槽和耐火母线槽。
■普通母线槽：普通负荷配电采用的不阻燃、不耐火的母线槽。在短路时发生着火后会一直燃烧到其他连接的母线，容易引起火灾事故。 ■阻燃母线槽：在火灾时本段母线起火火焰不会蔓延燃烧到另一段的母线槽。简单地说，就是母线槽的金属壳体的涂层和母线的绝缘材料必须是阻燃的。
■耐火母线槽：在火焰条件下，规定时间内能保持电路完整性的母线槽。耐火母线槽的绝缘材料常规为不燃材料，也有采用阻燃材料。但是需要按国标JB/T10327-2011《耐火母线干线系统（耐火母线槽）》进行型式试验，以验证其防火、耐火性能等电气性能，保障其在火灾环境下能在规定时间内正常供电。
耐火母线槽按绝缘结构分类又可以分为：空气绝缘耐火母线槽和密集绝缘耐火母线槽。
空气绝缘耐火母线槽：靠空气介质绝缘并具有耐火性能的母线槽。
密集绝缘耐火母线槽：采用耐热性能的绝缘材料绝缘并紧密排列放置并具有耐火性能的母线槽。 #02 母线槽选型与应用注意事项
（1）高层建筑的垂直输配电应选用紧密型母线槽，可防止烟囱效应。
（2）大容量母线槽可选用散热好的紧密型母线槽。
（3）母线槽接口相对较容易受潮，选用母线槽应注意其防护等级。一般室内正常环境可选用防护等级为IP40的母线槽，消防喷淋区域应选用防护等级为IP54或IP66的母线槽。
（4）母线槽不能直接和有显著摇动和冲击振动的设备连接，应采用软接头加以连接。 #03 IP防护等级系统解析（防尘防水等级标准）

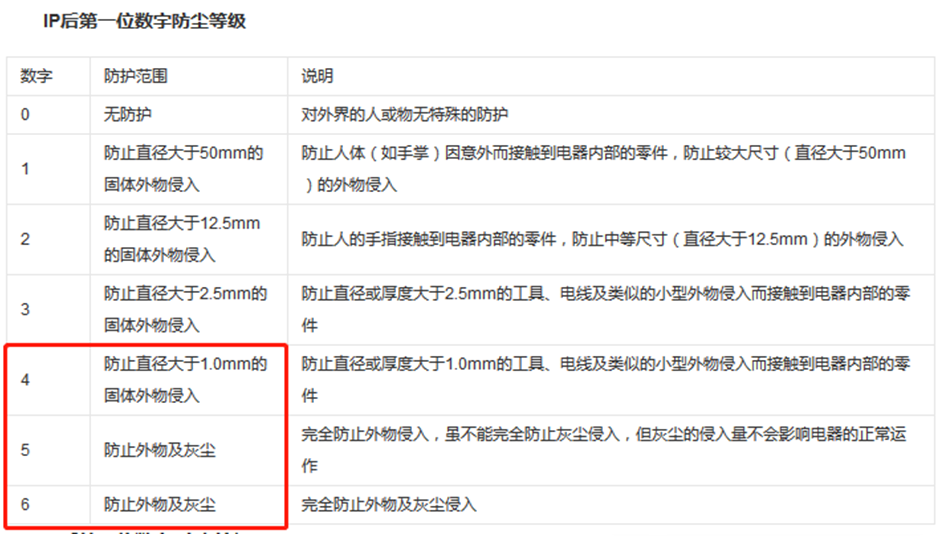

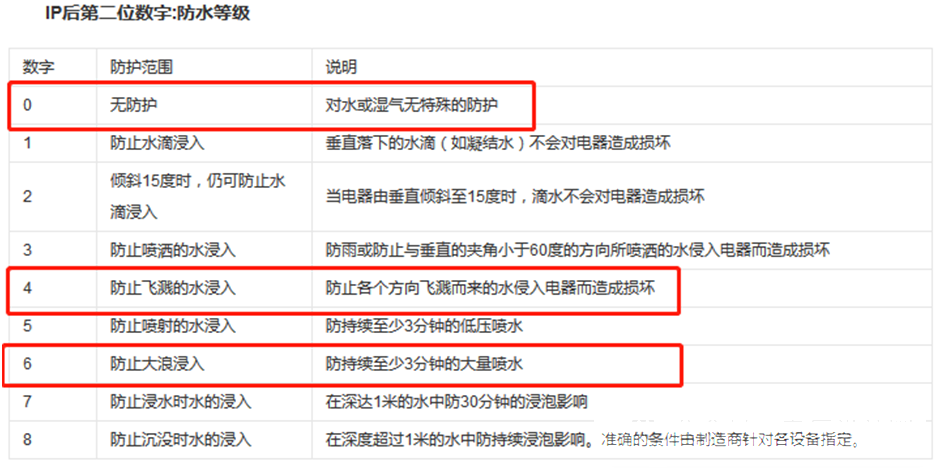

IP（INGRESS PROTECTION）防护等级系统，将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级（这里所指的外物含工具，人的手指等均不可接触到电器之内带电部分，以免触电），第2个数字表示电器防湿气、防水浸入的密闭程度，数字越大表示其防护等级越高。
