　　赫兹电力导读：变频串联谐振成套装置的组件都有哪些作用？变频串联谐振技术被应用的日益广泛，整个变频串联谐振技术系统有许多部件构成，下面就来讲解这些组成部件分别都有哪些功能和作用：
　　变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中最常见的一次电气设备。根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。 　　变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；

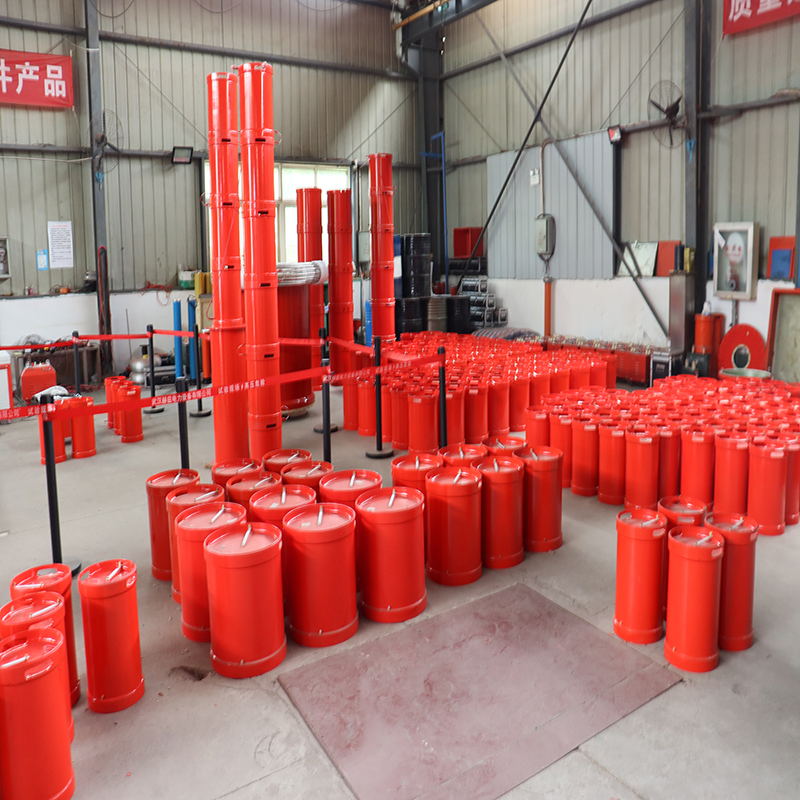

　　赫兹电力变频串联谐振成套装置的组件都有哪些作用
　　变频串联谐振系统的组成部件共有四种，分别是变频电源、励磁变压器、电容分压器以及高压电抗器四种构件。
　　一、变频电源
　　工业用电和生活用电的电压分别为220V和380V，频率为50hz，变频串联谐振的电源将这两种电流的电流调整为电压和电流可以连续调整的电流，并且具有除此之外的的四种功能于一体，可以同时进行操作、保护、控制和监测等四项功能。
　　二、励磁变压器
　　具有和变压器相同的的功能，作用就是在谐振电路中升高变频电源输出的电压，也可以根据实验进程设置电压的改变量。另外还可以将高压和低压隔离开，可以使试验和生产有序不紊的进行。
　　三、高压电抗器
　　对变频串联谐振系统的电压波形起到改善作用，可以将整个系统的功率因数大幅提升。同时也是与容性试品共同发生谐振作用的重要构件。
　　四、分压器
　　这个部件在整个变频串联谐振系统中同样具有非常重要的作用，主要功能就是测量调节器上的高压最高值和低压，正是由于分压器的存在可以使试验和生产过程变得安全透明。
　　变频串联谐振系统能够完成实验或生产工作离不开这几个组成部分的完美结合，每一个器械的功能作用都是必不可少的。所以不管是变频电源还是励磁变压器等都是变频串联谐振的核心部件，也只有这四个组成部分同时，这个系统才能顺利的进行试验和生产工作。
