变压器综合测试仪怎么使用

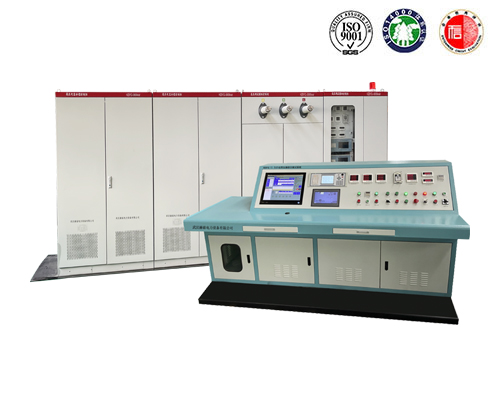

　　变压器综合试验台能真实地判断电力变压器的空载电流,空载损耗,阻抗电压和负载损耗,准确的测量电力变压器直流电阻,变比,也可对被试变压器进行倍频感应及频耐压试验。该装置测量部分由高档单片机控制,数字显示，空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差,实施状态诊断,确保安全运行,为监测或修造变压器提供了可靠的数据。接下来了解一下变压器综合测试台安全操作规程。 　　请点变压器/电机综合测试台
　　一、检查板后接线柱上的接线是否正确,接线柱的边线之间是否有短路现象。
　　二、合上三相闸刀,“三相电源指示”灯亮,随即旋动“电源切换”查看三相电源电压是否平衡。
　　三、打开“二次回路电源控制”后，“二次回路电源指示灯亮,若调压器不在零位即自动回零,之后即可进行下列各项实验;
　　1、变比实验;2、连接组别试验;
　　3、空载试验;4、短路试验;
　　5、三倍频试验;6、耐压试验;
　　四、进行上述各项试验时“试验项目切换"旋钮应分别打至相应的位置,并且有信号灯显示。
　　五、上述各项试验开始应分别按各项目的”起动”按钮。
　　六、其他各开关位置应在正确的位置,组别试验时“组别试验切换”置于"0”位,“标准电压表切换”置于"Vah”或"Vbc"或"Vca”.
　　七、试验时“CT切换"应在相应的位置。
　　八、试验结束后,按"降压”按钮，再按各项目"停止”按钮，后按"主电路停止”和“二次回路停止”按钮，结束工作。
