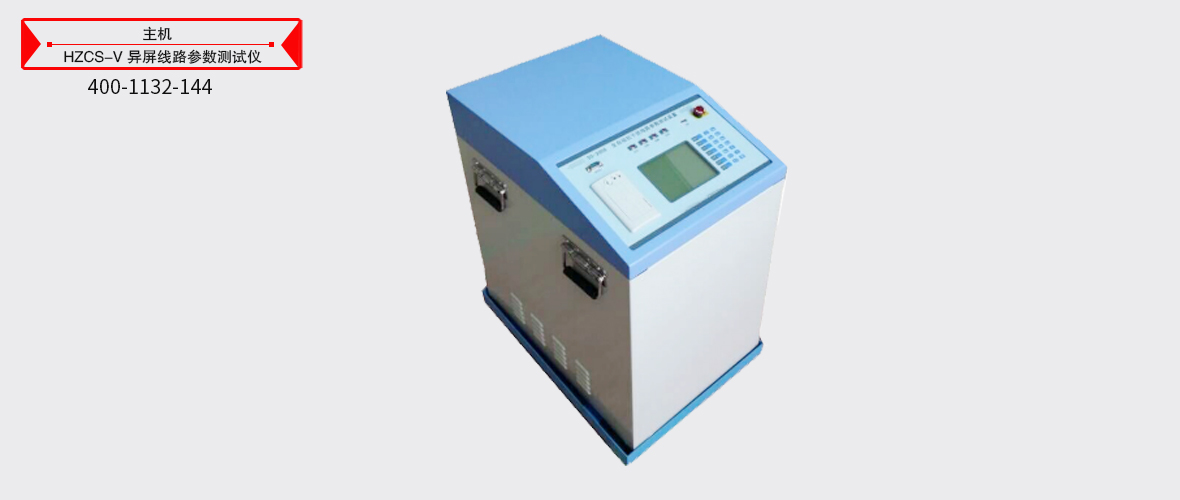

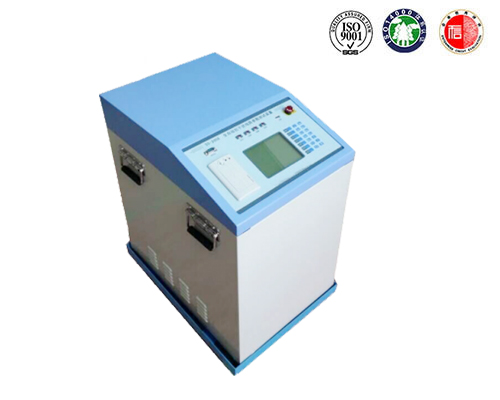

异频线路参数测试仪简介 ----Product introduction

　　本测试系统是在我公司原HZCS-III系列大功率线路工频参数异频测试系统（分体式装置）的基础上全功能的升级换代产品,依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/T1179-2012-1000kV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即：异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。

　　本装置的测试项目涵盖了各类电力输电线路在参数测量前试验项目和工频参数测量项目中所要求全部内容。即：a)线路感应电压、接地电流测量；b)核对相别，电线路的正序阻抗、零序阻抗、正序电容、零序电容；d)多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容。

　　现场实测时，根据测试对象及其测试项目，由主机内置的对应程序控制试验接线的变换（含：接地操作等）、隔离变压器的输出（频率、电压）、数据采样、计算分析的自动依次完成。

　　机箱采用框架式结构，选用不锈钢板面板，扣板式安装，显示屏幕、打印机、键盘、供电指示灯、电源启动按钮、报警灯、USB等集中在正面。外部接线端子集中在机箱背面，凹入背板平面以下，在接线板引出了3个外部电流输入端子，用于仪器检定时接入标准源校验装置测量准确度。

　　设备外形尺寸符合人体工程学原理，方便测试人员可直立操作仪器。机箱两侧面装有搬运把手，机箱底部嵌入在带有万向脚轮的平板小车上，以便运输和现场装卸、移动，整台测试装置重量控制在60kg以内。

异频线路参数测试仪参数 ----Technical parameter

　　1.根据测试系统选型配置表选择适用于线路长度的规格型号：以满足对0.2～1500km三相架空线路或电缆线路工频参数测试。

　　2.测试装置抗工频干扰参数：能在测试装置输出信号与工频干扰信号之比为1:20的条件下稳定准确完成所有测试。

　　3.供电电源：单相AC 220V±10%，25A，50Hz±2%；

　　4.测试装置保护功能

　　1）工作电源保护：仪器输入电源误接入380V电源时，过压报警指示灯亮并同时蜂鸣器发出告警提示音。

　　2）装置外壳接地与试验接地检测：装置试验接地及外壳接地不良时，装置发出告警提示并关闭电源输出。

　　3）具备急停按钮，出现意外快速切断电源输出并将被测线路接地，保护测试人员和设备安全。

　　4）其他保护：装置具备过压、过流、短路、过热四种保护，在面板装有故障指示灯，提示出现故障类型。

产品型号	HZCS-VA	HZCS-VB	HZCS-VC	HZCS-VD
适用于线路长度	0.2~1500km	0.5~800km	1~500km	1~200km
异频电源功率	10kVA	5kVA	3kVA	2kVA
输入工作电源	单相	单相	单相	单相
输入电源保护	有	有	有	有
接地检测功能	有	有	有	有
静电电压测量	有	有	有	─
电磁电压测量	有	有	有	有
接地电流测量	有	有	有	有
线路核相功能	有	有	有	─
最大输出异频电流	40A	20A	10A	5A
最大输出异频电压	200V	200V	200V	200V
最大工频抗干扰电流	100A	60A	40A	20A
最大工频抗干扰电压	30kV	20kV	20kV	10kV
测量静电感应电压	30kV	20kV	20kV	─
测量电磁感应电压	600V	600V	600V	400V
阻抗参数测试范围	0.1～1000Ω	0.1～400Ω	0.1～400Ω	0.1～400Ω
电容参数测试范围	0.02μF～80μF	0.05μF～50μF	0.1μF～50μF	0.1μF～30μF
外形尺寸	550mm400mm900mm
重量	<65kg	<55kg	<50kg	<45kg
